Что такое MOSFET-транзистор
MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) — это полевой транзистор с изолированным затвором, широко используемый в современной электронике. Благодаря высоким скоростным характеристикам, низкому сопротивлению в открытом состоянии и высокому КПД, эти транзисторы применяются в самых разных устройствах, от источников питания до усилителей и мощных ключей.
По сути, MOSFET — это разновидность полевого транзистора (FET), в котором управление током через канал осуществляется электрическим полем, создаваемым на затворе. Основная особенность MOSFET — наличие изолированного затвора, который предотвращает значительный ток управления, что и отличает его от биполярных транзисторов.
Преимущества перед биполярными
- Высокое входное сопротивление – благодаря изолированному затвору MOSFET потребляет минимальный ток управления.
- Малое сопротивление открытого канала – современные мощные MOSFET имеют низкое сопротивление в состоянии проводимости (Rds(on)), что снижает потери энергии.
- Высокая скорость переключения – благодаря небольшим зарядам затвора, эти транзисторы способны работать на высоких частотах.
- Низкий уровень тепловыделения – из-за низких потерь мощности MOSFET эффективнее в силовых схемах.
- Простота управления – в отличие от биполярных транзисторов, для управления мосфетами не требуется значительный ток, достаточно только напряжения.
Где применяются MOSFET
- Импульсные блоки питания и преобразователи – используются в качестве мощных ключей.
- Аудиоусилители – MOSFET обеспечивают низкий уровень искажений и высокую эффективность.
- Электромобили и силовая электроника – в схемах управления двигателями.
- Микроконтроллерные схемы – для коммутации нагрузки в цифровой электронике.
- Системы управления освещением, двигателями, нагревательными элементами – из-за низких потерь и высокой скорости переключения.
Устройство и принцип работы

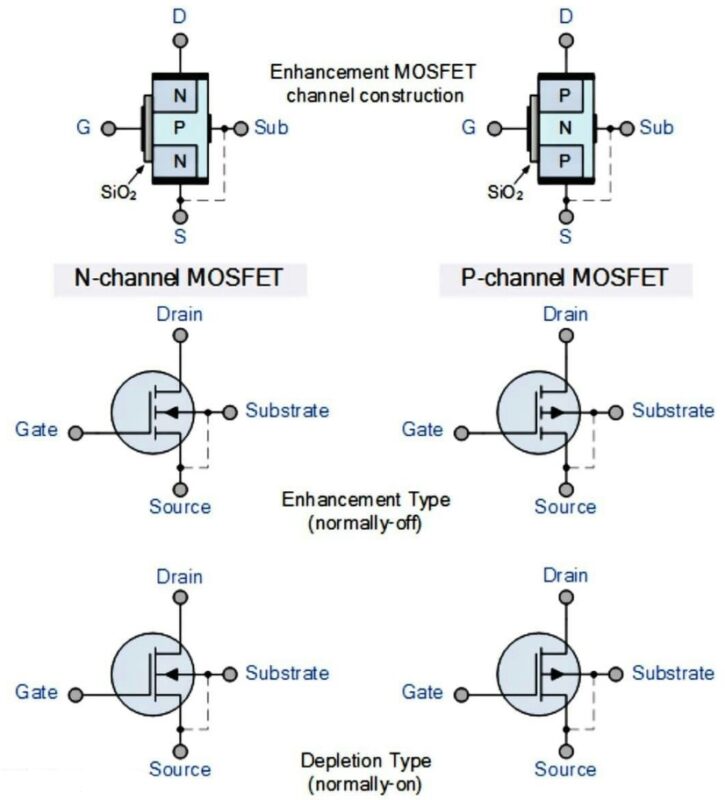

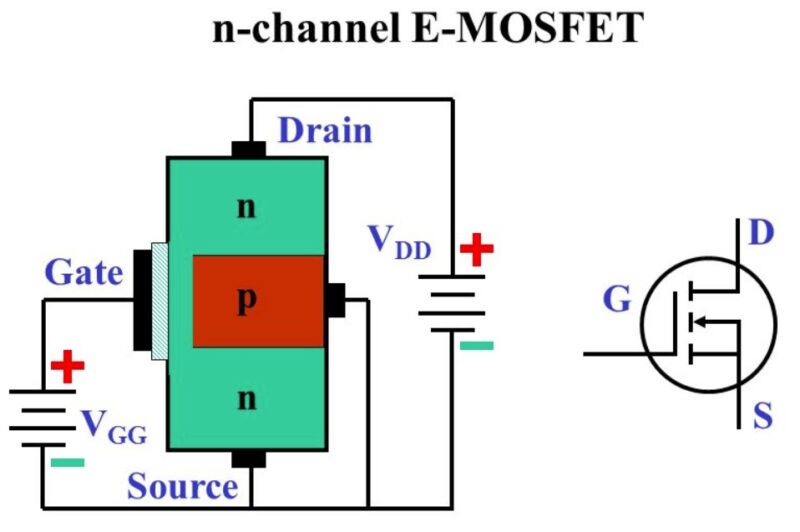

Структура и основные элементы
MOSFET состоит из трех основных электродов:
- Затвор (Gate, G) – управляет током через канал с помощью электрического поля.
- Сток (Drain, D) – основной выходной электрод, через который течет ток.
- Исток (Source, S) – точка входа тока в транзистор.
Полупроводниковый кристалл состоит из слоев кремния разных типов (n или p), формируя канал проводимости между стоком и истоком. Над каналом расположен слой диэлектрика (обычно оксид кремния), а затем – затворный электрод.
Принцип работы данного транзистора
Работа его основана на управлении током между стоком и истоком путем изменения напряжения на затворе:
- Если напряжение на затворе ниже порогового уровня, канал остается закрытым, и транзистор не пропускает ток.
- Если напряжение на затворе превышает пороговое значение, в полупроводниковом слое создается канал, через который начинается движение носителей заряда.
Для N-канального MOSFET:
- При нулевом напряжении на затворе ток через транзистор не течет.
- При положительном напряжении образуется проводящий канал, позволяющий току проходить от стока к истоку.
Для P-канального MOSFET:
- При нулевом напряжении канал открыт, и ток проходит.
- При отрицательном напряжении на затворе канал закрывается, и ток не течет.
Диод в MOSFET-транзисторе
В структуре MOSFET присутствует диод (также известный как встроенный защитный диод или body diode), который возникает из-за особенностей полупроводниковой структуры. Он расположен между истоком и стоком и может проводить ток в обратном направлении.
Этот диод играет важную роль в схемах, работающих с переменным током и мостовых инверторах, но также может быть нежелательным в некоторых высокочастотных схемах, так как увеличивает потери.
Виды MOSFET-транзисторов
MOSFET-транзисторы классифицируются по нескольким признакам: тип канала, уровень мощности, назначение и конструктивные особенности. Рассмотрим основные разновидности.

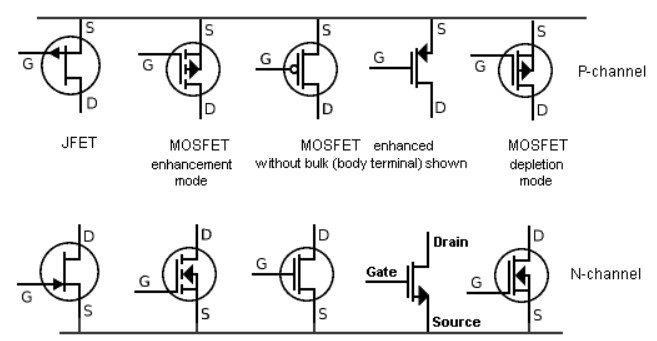

N-канальные и P-канальные
Они бывают N-канальные и P-канальные, в зависимости от типа полупроводникового материала, используемого в канале:
- N-канальные
- Образуют проводящий канал при подаче положительного напряжения на затвор.
- Имеют меньшее сопротивление открытого канала (Rds(on)), что делает их более эффективными по сравнению с P-канальными аналогами.
- Используются в большинстве мощных схем, включая импульсные источники питания и схемы управления нагрузкой.
- P-канальные
- Открываются при подаче отрицательного напряжения на затвор.
- Имеют большее сопротивление в открытом состоянии, чем N-канальные.
- Чаще применяются в схемах с низким напряжением или в качестве верхнего ключа (high-side switch).
Различия между MOSFET и IGBT
MOSFET и IGBT (Insulated Gate Bipolar Transistor) — это два типа силовых транзисторов, которые применяются в мощной электронике. Их основные отличия:
| Параметр | MOSFET | IGBT |
|---|---|---|
| Управление | Напряжением | Напряжением |
| Скорость | Высокая (до сотен кГц) | Ниже (до десятков кГц) |
| Потери в открытом состоянии | Низкие при малых токах | Ниже при больших токах |
| Область применения | БП, коммутация, высокочастотные схемы | Инверторы, управление двигателями |
MOSFET лучше подходят для высокочастотных применений, а IGBT — для работы с высокими токами и напряжениями (например, в электромобилях и промышленных системах).
Мощные MOSFET-транзисторы
К мощным MOSFET относят транзисторы, способные работать с большими токами и напряжениями. Они характеризуются:
- Низким сопротивлением Rds(on) – снижает потери при включении.
- Высокой допустимой мощностью – важна в силовых схемах.
- Усиленной конструкцией корпуса – для улучшенного теплоотведения.
Таблица мощных MOSFET-транзисторов:
| Модель | Тип (N/P-канал) | Макс. напряжение (Vds), В | Макс. ток (Id), А | Сопротивление (Rds(on)), мОм | Корпус | Применение |
|---|---|---|---|---|---|---|
| IRF3205 | N-кан. | 55 В | 110 А | 8 мОм | TO-220 | Автомобильная электроника, блоки питания |
| IRLB8721 | N-кан. | 30 В | 62 А | 8 мОм | D2PAK, TO-220 | Управление моторами, светодиодные драйверы |
| IRF1404 | N-кан. | 40 В | 162 А | 4 мОм | TO-220 | Автомобильные инверторы, моторные контроллеры |
| IRFZ44N | N-кан. | 55 В | 49 А | 17 мОм | TO-220 | Блоки питания, коммутаторы нагрузки |
| IRFP260 | N-кан. | 200 В | 50 А | 40 мОм | TO-247 | Инверторы, усилители, промышленные устройства |
| STP75NF75 | N-кан. | 75 В | 80 А | 6,5 мОм | TO-220 | Силовая электроника, моторные драйверы |
| IPB017N10N5 | N-кан. | 100 В | 180 А | 1,7 мОм | D2PAK | Высокочастотные преобразователи |
| IRLZ44N | N-кан. | 55 В | 47 А | 16 мОм | TO-220 | Управление электродвигателями, блоки питания |
| IXFH50N50 | N-кан. | 500 В | 50 А | 110 мОм | TO-247 | Высоковольтные преобразователи |
| IRFP4568 | N-кан. | 150 В | 195 А | 4,5 мОм | TO-247 | Инверторы, сварочное оборудование |
| STW57N65M5 | N-кан. | 650 В | 57 А | 72 мОм | TO-247 | Высоковольтные источники питания |
| AOT240L | N-кан. | 40 В | 120 А | 2 мОм | TO-220 | Электромобили, мощные DC-DC преобразователи |
| D4184 | N-кан. | 30 В | 50 А | 5,5 мОм | SO-8 | Компактные драйверы двигателей |
| FR120N | N-кан. | 100 В | 12 А | 50 мОм | TO-220 | Импульсные источники питания |
| IRFP450 | N-кан. | 500 В | 14 А | 270 мОм | TO-247 | Высоковольтные преобразователи |
| TK62J60W | N-кан. | 600 В | 62 А | 85 мОм | TO-220 | Инверторы, источники питания |
| IRF540N | N-кан. | 100 В | 33 А | 44 мОм | TO-220 | Источники питания, ключевые схемы |
Примеры мощных MOSFET:
- IRF540 – 100 В, 33 А.
- IRF3205 – 55 В, 110 А, одно из лучших решений для силовых ключей.
- D4184 – низковольтный (30 В, 50 А), популярен в электронике.
Характеристики и параметры
Выбор MOSFET зависит от его электрических характеристик. Рассмотрим основные параметры.
Таблица характеристик и параметров транзисторов:
| Параметр | Обозначение | Описание |
|---|---|---|
| Максимальное напряжение сток-исток | Vds (Drain-Source Voltage) | Максимальное напряжение между стоком и истоком, при превышении которого возможен пробой. |
| Максимальный ток стока | Id (Drain Current) | Максимальный допустимый ток, протекающий через сток. При превышении возможен перегрев и разрушение транзистора. |
| Напряжение затвор-исток | Vgs (Gate-Source Voltage) | Максимальное допустимое напряжение между затвором и истоком. Превышение может повредить транзистор. |
| Сопротивление открытого канала | Rds(on) (Drain-Source On Resistance) | Сопротивление между стоком и истоком в открытом состоянии. Чем ниже, тем меньше потери мощности. |
| Пороговое напряжение затвора | Vgs(th) (Threshold Voltage) | Минимальное напряжение, при котором MOSFET начинает открываться. Обычно в диапазоне 0.5–4 В. |
| Мощность рассеяния | Pd (Power Dissipation) | Максимальная мощность, которую может рассеивать транзистор без перегрева. Зависит от типа корпуса и системы охлаждения. |
| Заряд затвора | Qg (Total Gate Charge) | Количество заряда, необходимое для полного открытия транзистора. Влияет на скорость переключения. |
| Время включения | Ton (Turn-On Time) | Время, за которое MOSFET полностью открывается. Чем меньше, тем выше частота работы схемы. |
| Время выключения | Toff (Turn-Off Time) | Время, за которое транзистор полностью закрывается. Важно для быстродействующих схем. |
| Максимальная температура перехода | Tj (Junction Temperature) | Предельная температура кристалла транзистора. Обычно до 150–175°C. |
| Тип корпуса | Package Type | Форм-фактор транзистора (TO-220, TO-247, DPAK, SMD и др.), определяет теплоотвод и удобство монтажа. |
| Диод обратного хода | Body Diode | Встроенный диод, который защищает транзистор от обратных выбросов напряжения. Важен для коммутации индуктивных нагрузок. |
Параметры (напряжение, ток, сопротивление, мощность)
- Напряжение сток-исток (Vds)
- Максимальное напряжение, которое может выдерживать транзистор между стоком и истоком.
- Важно выбирать MOSFET с запасом по этому параметру (обычно 20–30%).
- Ток стока (Id)
- Максимальный ток, который может пропускать транзистор.
- Для мощных MOSFET этот параметр может достигать 100 А и более.
- Сопротивление открытого канала (Rds(on))
- Чем ниже, тем меньше тепловые потери.
- Важный параметр для силовых транзисторов.
- Пороговое напряжение затвора (Vgs(th))
- Напряжение, при котором транзистор начинает открываться.
- Для логических MOSFET (logic-level) этот параметр может быть от 1,8 В до 4 В.
- Мощность рассеяния (Pd)
- Количество тепла, которое транзистор может рассеять без повреждения.
- Требует дополнительного охлаждения при высоких нагрузках.

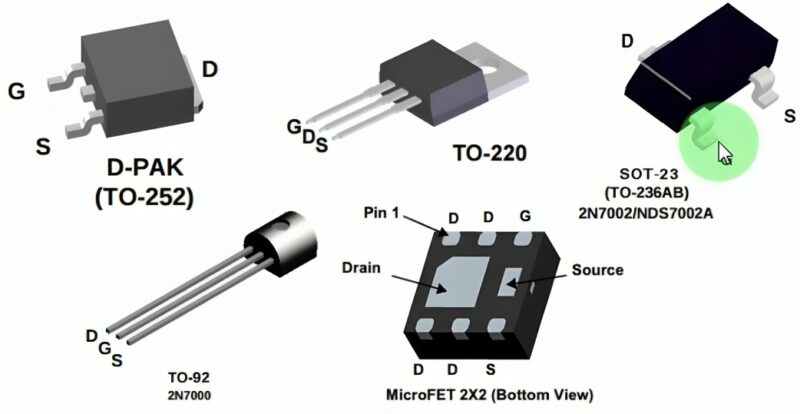

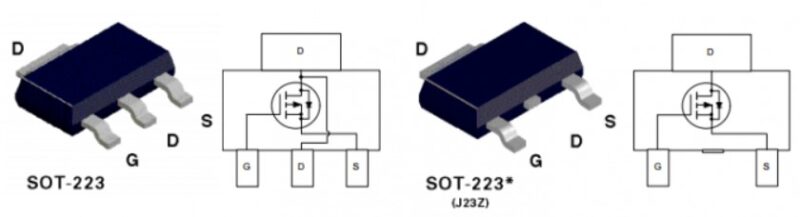

Типы корпусов MOSFET-транзисторов
Корпус влияет на теплоотвод и удобство монтажа. Основные форматы:
- TO-220 – классический мощный корпус с металлической пластиной для охлаждения.
- TO-247 – увеличенная версия TO-220, применяется в мощных схемах.
- DPAK / D2PAK (SMD) – для поверхностного монтажа, эффективны в компактных устройствах.
- SOT-23 – миниатюрный корпус для маломощных MOSFET.
Выбор корпуса зависит от мощности транзистора и условий его эксплуатации.
MOSFET в схемах и устройствах
MOSFET-транзисторы широко применяются в электронных схемах благодаря высокой скорости переключения, низкому сопротивлению и простоте управления. Они используются в силовой электронике, усилителях, цифровых схемах и импульсных источниках питания.

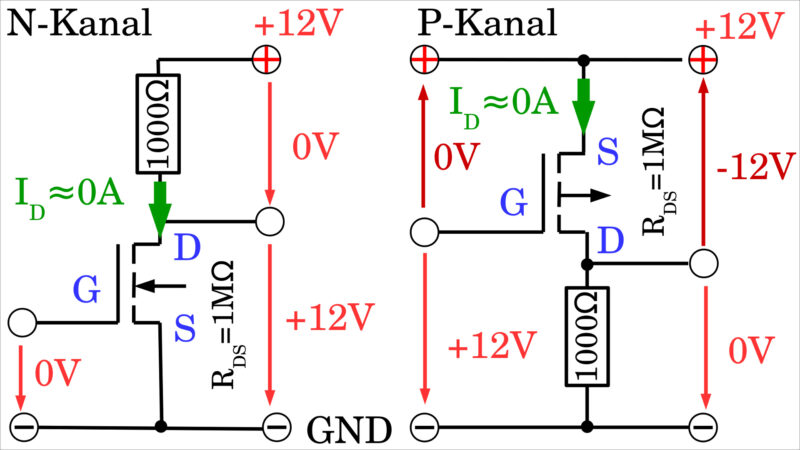

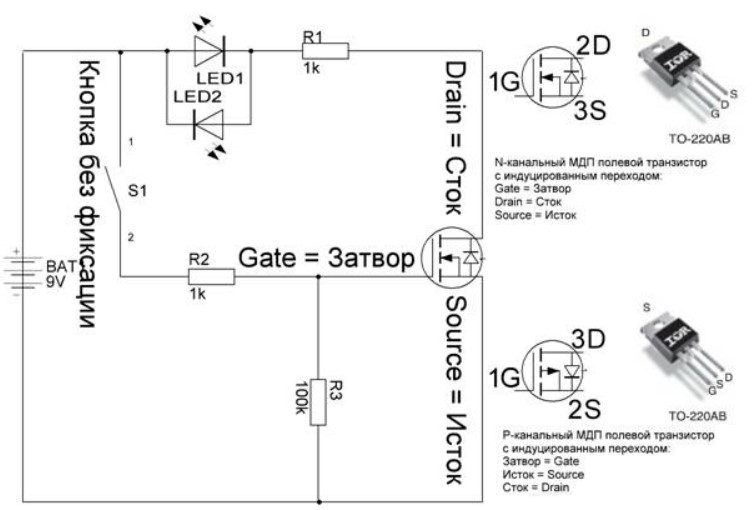

Подключение Мосфет транзистора
При подключении MOSFET важно учитывать:
- Тип транзистора (N-канальный или P-канальный).
- Режим работы (ключевой или аналоговый).
- Напряжение управления затвором (Vgs).

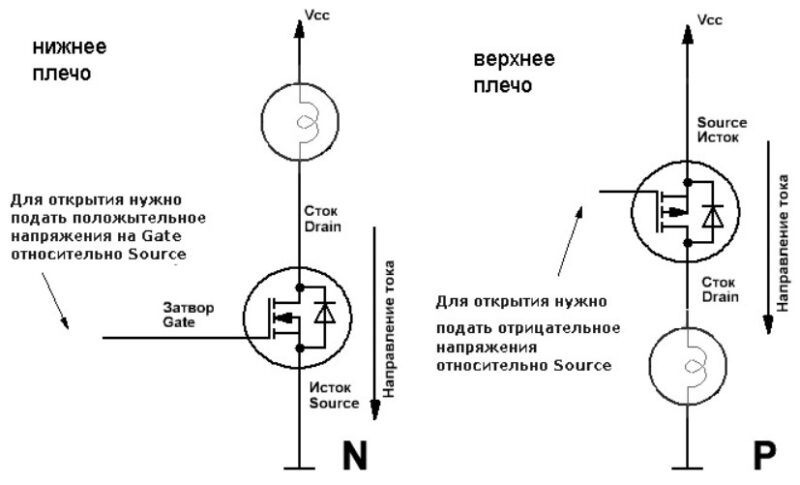

Основные принципы подключения:
- N-канальный MOSFET подключается истоком к земле, а стоком — к нагрузке. Для его открытия на затвор подается положительное напряжение.
- P-канальный MOSFET подключается истоком к положительному питанию, а стоком — к нагрузке. Для открытия на затвор подается отрицательное напряжение относительно истока.
Схемы включения
- Ключевой режим (Switching Mode)
- Используется в схемах питания, управления двигателями и LED-драйверах.
- MOSFET работает либо в открытом, либо в закрытом состоянии.
- Аналоговый режим (линейный усилитель)
- Применяется в аудиоусилителях и стабилизаторах напряжения.
- MOSFET работает в режиме плавного регулирования тока.
- Push-Pull схемы
- Используются в источниках питания и усилителях класса D.
- Позволяют повысить КПД и уменьшить потери.
- Мостовые схемы (H-Bridge)
- Применяются в управлении двигателями и инверторах.
- Позволяют менять направление тока через нагрузку.

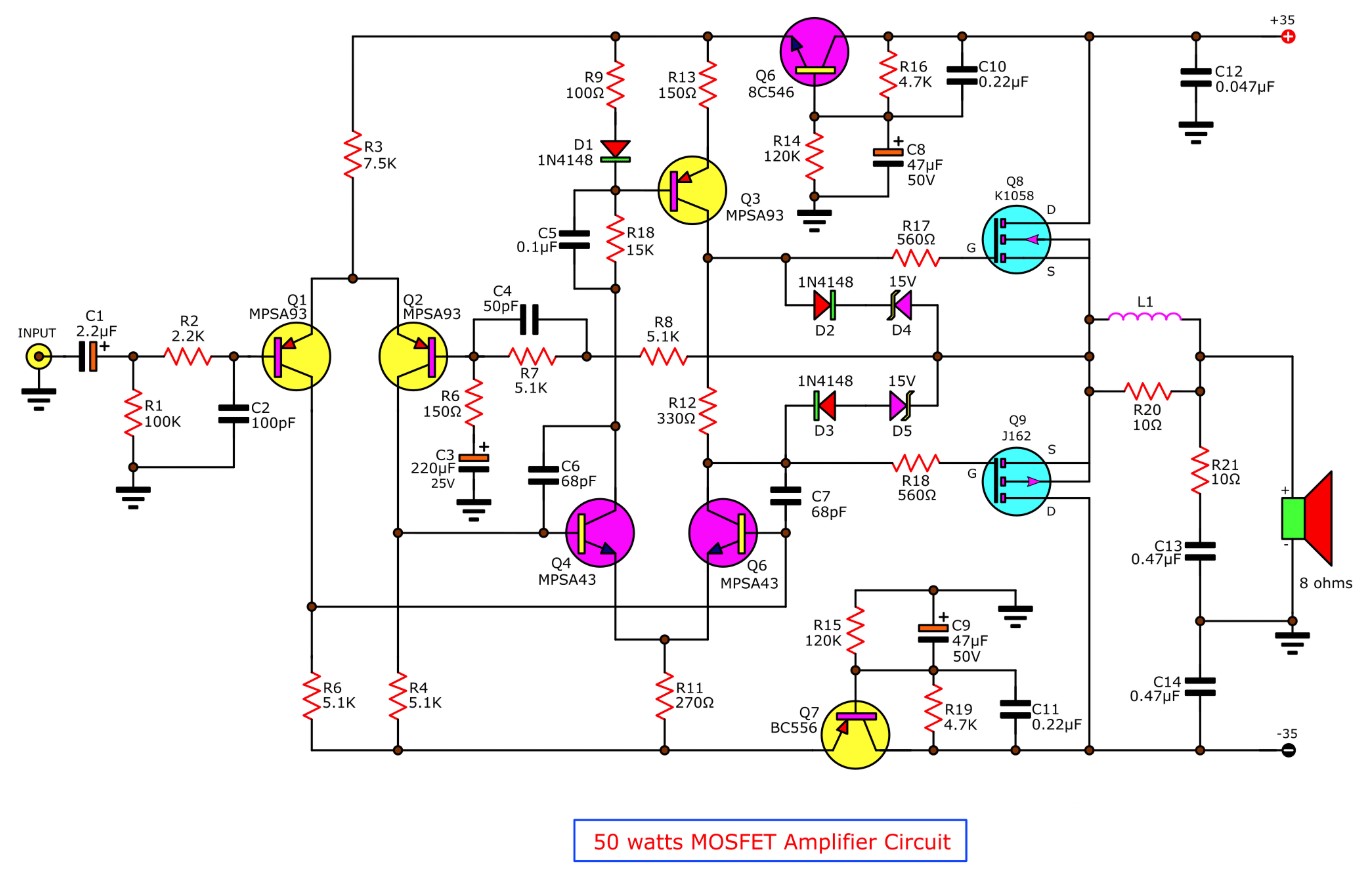

Усилители звука на Мосфетах
MOSFET используются в аудиоусилителях, так как обладают высокой линейностью и низкими искажениями. В усилителях класса AB и D MOSFET обеспечивают качественное усиление сигнала с высокой скоростью переключения.
Преимущества в усилителях:
- Высокое входное сопротивление.
- Быстрое переключение.
- Эффективность работы при высокой мощности.

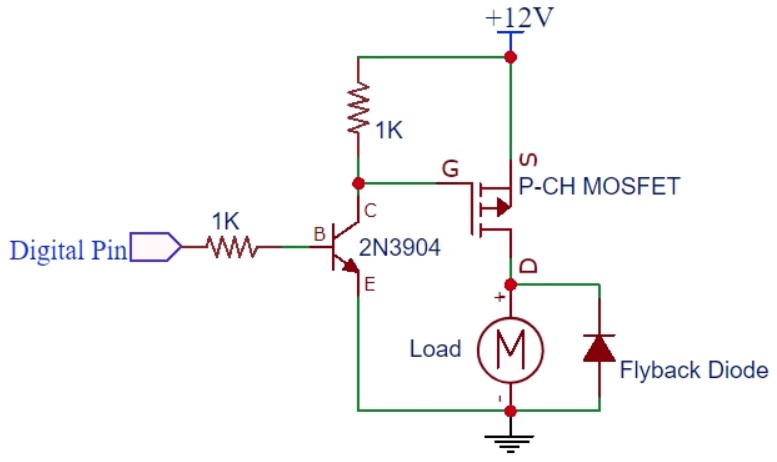

MOSFET в качестве ключа
MOSFET-транзисторы часто используются в коммутационных схемах. Их применяют в:
- Управлении светодиодами и другими нагрузками.
- Импульсных источниках питания.
- Регуляторах мощности (ШИМ-контроллерах).
MOSFET-ключи обеспечивают высокую скорость работы и низкие потери в открытом состоянии, что делает их идеальными для цифровых схем.
Проверка и тестирование MOSFET
Перед установкой в схему или при подозрении на неисправность MOSFET необходимо проверить его работоспособность.
Как проверить его мультиметром
Для проверки MOSFET с помощью мультиметра в режиме прозвонки диодов:
- Проверка встроенного диода
- Подключить красный щуп к стоку, черный — к истоку.
- Исправный MOSFET покажет падение напряжения ~0,5–0,7 В.
- Обратное подключение не должно показывать проводимость.
- Проверка затвора
- Затвор нельзя прозвонить, но его можно заряжать.
- При касании затвора стоком транзистор должен временно открыться.
- Проверка проводимости канала
- Зарядить затвор (например, прикоснувшись к нему металлическим предметом).
- Если MOSFET исправен, он должен открыться и показать малое сопротивление между истоком и стоком.
Проверка без выпаивания
Если транзистор впаян в плату, можно проверить его:
- Мультиметром – измеряя напряжение на затворе, стоке и истоке.
- Осциллографом – анализируя форму сигнала при работе транзистора.
- Косвенно – оценив поведение схемы (например, нет ли перегрева или неправильной коммутации).
Некоторые мультиметры позволяют проверять MOSFET без выпаивания, если транзистор не находится под нагрузкой.
Тестеры для MOSFET радиоэлементов
Существуют специальные приборы для тестирования MOSFET:
- TC1/TC2 LCR-T4 – популярные тестеры транзисторов.
- Аналоговые приборы с нагрузочным резистором – позволяют проверять мощные MOSFET.
- Осциллограф и генератор сигналов – дают возможность анализировать поведение транзистора в динамическом режиме.
Популярные модели и модули MOSFET
В зависимости от области применения используются различные модели MOSFET-транзисторов. Рассмотрим наиболее популярные из них.
IRF520, IRF540, D4184, FR120N
- IRF520
- Напряжение: 100 В
- Ток: 9,2 А
- Сопротивление Rds(on): 0,27 Ом
- Часто используется в модулях для управления нагрузкой (например, Arduino).
- IRF540
- Напряжение: 100 В
- Ток: 33 А
- Низкое сопротивление: 0,044 Ом
- Широко применяется в мощных схемах, таких как инверторы и усилители.
- D4184
- Напряжение: 30 В
- Ток: 50 А
- Сопротивление: 0,0055 Ом
- Отличается высокой эффективностью, часто применяется в мотор-контроллерах и DC-DC преобразователях.
- FR120N
- Напряжение: 100 В
- Ток: 12 А
- Используется в компактных силовых ключах и регулируемых источниках питания.
Таблица характеристик MOSFET транзисторов серии IRF:
| Тип | Корпус | N-Ch/P-Ch | Id (A) | Pd (W) | Vds (max) | Rds (on) |
|---|---|---|---|---|---|---|
| IRF510 | TO-220 | N-Ch | 5.6 | 43 | 100 | 0.4 |
| IRF520 | TO-220 | N-Ch | 10 | 70 | 100 | 0.27 |
| IRF530 | TO-220 | N-Ch | 14 | 88 | 100 | 0.16 |
| IRF540 | TO-220 | N-Ch | 30 | 150 | 100 | 0.077 |
| IRF610 | TO-220 | N-Ch | 3.3 | 43 | 200 | 1.0 |
| IRF620 | TO-220 | N-Ch | 6 | 70 | 200 | 0.8 |
| IRF630 | TO-220 | N-Ch | 9 | 75 | 200 | 0.4 |
| IRF634 | TO-220 | N-Ch | 8.1 | 74 | 250 | 0.45 |
| IRF640 | TO-220 | N-Ch | 18 | 125 | 200 | 0.18 |
| IRF644 | TO-220 | N-Ch | 14 | 125 | 250 | 0.28 |
| IRF720 | TO-220 | N-Ch | 3.3 | 50 | 400 | 1.8 |
| IRF730 | TO-220 | N-Ch | 5.5 | 100 | 400 | 1.0 |
| IRF740 | TO-220 | N-Ch | 10 | 125 | 400 | 0.55 |
| IRF820 | TO-220 | N-Ch | 2.5 | 80 | 500 | 3.0 |
| IRF830 | TO-220 | N-Ch | 4.5 | 100 | 500 | 1.5 |
| IRF840 | TO-220 | N-Ch | 8 | 125 | 500 | 0.85 |
| IRF1010N | TO-220 | N-Ch | 85 | 180 | 55 | 0.011 |
| IRF1404 | TO-220 | N-Ch | 202 | 333 | 40 | 0.004 |
| IRF1405 | TO-220 | N-Ch | 169 | 330 | 55 | 0.0053 |
| IRF3205 | TO-220 | N-Ch | 110 | 200 | 55 | 0.008 |
| IRF3315 | TO-220 | N-Ch | 27 | 136 | 150 | 0.07 |
| IRF3415 | TO-220 | N-Ch | 43 | 200 | 150 | 0.042 |
| IRF3710 | TO-220 | N-Ch | 57 | 200 | 100 | 0.023 |
| IRF4905 | TO-220 | P-Ch | 74 | 200 | 55 | 0.02 |
| IRF5210 | TO-220 | P-Ch | 40 | 200 | 100 | 0.06 |
| IRF5305 | TO-220 | P-Ch | 31 | 110 | 55 | 0.06 |
| IRF9520 | TO-220 | P-Ch | 6.8 | 60 | 100 | 0.6 |
| IRF9530 | TO-220 | P-Ch | 12 | 75 | 100 | 0.3 |
| IRF9531 | TO-220 | P-Ch | 12 | 75 | 60 | 0.3 |
| IRF9532 | TO-220 | P-Ch | 10 | 75 | 100 | 0.4 |
| IRF9533 | TO-220 | P-Ch | 10 | 75 | 60 | 0.4 |
| IRF9540 | TO-220 | P-Ch | 23 | 75 | 100 | 0.117 |
| IRF9610 | TO-220 | P-Ch | 1.8 | 20 | 200 | 3.0 |
| IRF9630 | TO-220 | P-Ch | 6.5 | 74 | 200 | 0.8 |
| IRF9640 | TO-220 | P-Ch | 11 | 125 | 200 | 0.5 |
| IRF9Z34N | TO-220 | P-Ch | 19 | 68 | 55 | 0.1 |
| IRFBG30 | TO-220 | N-Ch | 3.1 | 125 | 1000 | 5.0 |
| IRFD014 | HD-1 | N-Ch | 1.7 | 1.3 | 60 | 0.2 |
| IRFD110 | HD-1 | N-Ch | 1.0 | 1.3 | 100 | 0.54 |
| IRFD120 | HD-1 | N-Ch | 1.3 | 1.3 | 100 | 0.27 |
| IRFD9014 | HD-1 | P-Ch | 1.1 | 1.3 | 60 | 0.50 |
| IRFD9120 | HD-1 | P-Ch | 1.0 | 1.3 | 100 | 0.60 |
| IRFL014 | SOT-223 | N-Ch | 2.7 | 3.1 | 60 | 0.20 |
| IRFL110 | SOT-223 | N-Ch | 1.5 | 2.0 | 100 | 0.54 |
| IRFL210 | SOT-223 | N-Ch | 0.96 | 3.1 | 200 | 1.5 |
| IRFL214 | SOT-223 | N-Ch | 0.79 | 3.1 | 250 | 2.0 |
| IRFL4310 | SOT-223 | N-Ch | 1.6 | 2.1 | 100 | 0.2 |
| IRFL9014 | SOT-223 | P-Ch | 1.8 | 3.1 | 60 | 0.5 |
| IRFL9110 | SOT-223 | P-Ch | 1.1 | 3.1 | 100 | 1.2 |
| IRFP140N | TO-247 | N-Ch | 33 | 140 | 100 | 0.052 |
| IRFP150 | TO-247 | N-Ch | 42 | 160 | 100 | 0.036 |
| IRFP240 | TO-247 | N-Ch | 20 | 150 | 200 | 0.18 |
| IRFP250 | TO-247 | N-Ch | 33 | 180 | 200 | 0.085 |
| IRFP254N | TO-247 | N-Ch | 23 | 220 | 250 | 0.125 |
| IRFP260N | TO-247 | N-Ch | 50 | 300 | 200 | 0.04 |
| IRFP350 | TO-247 | N-Ch | 16 | 190 | 400 | 0.30 |
| IRFP450 | TO-247 | N-Ch | 14 | 190 | 500 | 0.40 |
Модули на основе MOSFET
Для удобства использования MOSFET выпускаются в виде готовых модулей, которые содержат необходимые обвязочные элементы, такие как защитные диоды, резисторы и драйверы затвора.
Таблица модулей на основе мосфетов:
| Модуль | MOSFET в составе | Макс. напр. (Vds), В | Макс. ток (Id), А | Применение |
|---|---|---|---|---|
| IRF520 MOSFET Module | IRF520 | 100 В | 9,2 А | Управление нагрузками, Arduino, микроконтроллеры |
| IRF540 MOSFET Module | IRF540 | 100 В | 33 А | Моторные драйверы, LED-драйверы, источники питания |
| D4184 MOSFET Module | D4184 | 30 В | 50 А | Коммутация низковольтных мощных нагрузок |
| FR120N MOSFET Module | FR120N | 100 В | 12 А | Импульсные источники питания, PWM-регуляторы |
| IRLB8721 MOSFET Module | IRLB8721 | 30 В | 62 А | Управление электродвигателями, схемы коммутации |
| IRLZ44N MOSFET Module | IRLZ44N | 55 В | 47 А | Применение с микроконтроллерами, управление реле |
| IXFN180N10 MOSFET Module | IXFN180N10 | 100 В | 180 А | Силовая электроника, промышленные инверторы |
| AOD4184A Dual MOSFET Module | 2× D4184 | 30 В | 50 А (x2) | Двухканальная коммутация мощных нагрузок |
| MOSFET Solid-State Relay Module | Встроенные MOSFET | 30-60 В | 10-40 А | Твердотельные реле, управление мощными нагрузками |
| H-Bridge MOSFET Module | 4× N-канал MOSFET | 30-100 В | 10-50 А | Полумостовые и мостовые драйверы для моторов |
| MOSFET PWM Speed Controller | Встроенные MOSFET | 12-60 В | 10-30 А | Регуляторы скорости двигателей, LED-диммеры |
Популярные MOSFET-модули:
- IRF520 MOSFET Driver Module – подходит для управления нагрузками с Arduino и Raspberry Pi.
- D4184 MOSFET Module – применяется для управления двигателями, LED-ленточками, нагревателями.
- IRF540 MOSFET Module – мощный ключевой элемент для блоков питания, усилителей и ШИМ-регуляторов.
Применение MOSFET-модулей
MOSFET-модули широко используются в:
- Автоматизации (управление реле, вентиляторы, двигатели).
- Аудиотехнике (усилители мощности).
- Электротранспорте (контроллеры моторов, инверторы).
- Системах освещения (регулировка яркости LED).
Практические аспекты работы
Как выпаять MOSFET-транзистор
Иногда необходимо заменить неисправный MOSFET в схеме. Для этого используется несколько методов выпайки:
- Припой и оплетка
- Разогреть контакты паяльником.
- Удалить припой с помощью оплетки или отсоса.
- Аккуратно снять транзистор.
- Фен горячего воздуха
- Разогреть область пайки до 250–300°C.
- Снять MOSFET пинцетом после расплавления припоя.
- Инфракрасная паяльная станция
- Используется для выпайки SMD MOSFET без перегрева платы.
После выпайки очистите контактные площадки и подготовьте их для новой установки.
Особенности SMD MOSFET
SMD (поверхностный монтаж) MOSFET-транзисторы требуют особого подхода при монтаже и пайке:
- Используйте паяльную пасту для равномерного нанесения припоя.
- Работайте феном или ИК-станцией – это снижает риск повреждения.
- Обеспечьте качественное охлаждение – многие SMD MOSFET не имеют металлического корпуса для отвода тепла.
Популярные SMD MOSFET: IRLML6344, AO3400, BSS138 – применяются в компактных схемах, включая ноутбуки и смартфоны. Их характеристики можно посмотреть в этом справочнике.
Коммутация MOSFET
Коммутация MOSFET — это процесс быстрого переключения между состояниями включено и выключено. Важно учитывать:
- Скорость переключения – зависит от емкости затвора.
- Защиту от выбросов напряжения – применяются диоды и снабберы.
- Драйверы затвора – используются для быстрого управления MOSFET, особенно в мощных схемах.
В высокочастотных схемах применяются специальные драйверы, такие как IR2110, TC4420, которые уменьшают время задержки при переключении.
Итоги и основные выводы
- MOSFET-транзисторы превосходят биполярные аналоги за счет высокого входного сопротивления и малых потерь на переключение.
- Существует два основных типа MOSFET: N-канальные (более распространенные) и P-канальные.
- Они работают в ключевом или аналоговом режимах, применяясь как в простых переключателях, так и в мощных усилителях.
- Для корректной работы важно учитывать параметры, такие как напряжение затвор-исток (Vgs), сопротивление открытого канала (Rds(on)) и предельный ток (Id).
- MOSFET можно проверить мультиметром, не выпаивая из схемы, а также использовать специальные тестеры и осциллографы.
- Готовые модули MOSFET облегчают интеграцию транзисторов в проекты, особенно в системах автоматизации.
Перспективы развития технологий
- Уменьшение сопротивления и тепловых потерь. Развитие SiC (карбид кремния) и GaN (нитрид галлия) позволяет создавать MOSFET с более высокой эффективностью. Эти технологии особенно актуальны для электромобилей, инверторов и мощных импульсных источников питания.
- Миниатюризация и интеграция. Развитие SMD MOSFET делает устройства компактнее и энерго-эффективнее. MOSFET все чаще используются в системах на кристалле (SoC) и микросборках.
- Рост популярности гибридных решений. В некоторых областях MOSFET и IGBT комбинируют для достижения наилучшей производительности. Например, MOSFET эффективны на высоких частотах, а IGBT – при высоком напряжении.
- Интеллектуальные MOSFET. Разрабатываются транзисторы с встроенной защитой от перегрева, короткого замыкания и перенапряжения. Это упрощает схемотехнику и повышает надежность устройств.
Таким образом, MOSFET-технологии продолжают совершенствоваться, занимая ключевую роль в развитии современной электроники. Их применение расширяется, охватывая альтернативную энергетику, электромобили, автоматизацию и высокочастотные коммуникационные устройства.
