Мощность Резисторов

Резисторы – это электрические компоненты, предназначенные для создания сопротивления току. Их основная задача – регулировать ток в цепи, снижать уровень напряжения или защищать другие элементы от перегрузок. В электронике и электротехнике резисторы занимают центральное место, так как без них невозможно построить корректно работающую схему.

Резисторы бывают разных типов: постоянные, переменные, прецизионные, термисторы, SMD и другие. Каждый из них выполняет определённые задачи и используется в зависимости от требований схемы. Например, постоянные резисторы обеспечивают стабильное сопротивление, а переменные позволяют регулировать ток вручную. Но во всех случаях надо кроме сопротивления учитывать ещё и их мощность.

Значение понятия «мощность резистора»

Мощность резистора – это количество энергии, которое компонент способен рассеивать без повреждений. Эта энергия выделяется в виде тепла, так как в процессе прохождения тока через сопротивление часть электрической энергии преобразуется в тепловую.

Мощность резистора определяется следующими параметрами:

• Ток, протекающий через резистор.
• Напряжение, приложенное к его выводам.
• Сопротивление, которое определяет, сколько энергии рассеивается.

Формула для расчёта мощности:
\[
P = U \cdot I = \frac{U^2}{R} = I^2 \cdot R
\]
где \(P\) – мощность, \(U\) – напряжение, \(I\) – ток, \(R\) – сопротивление.

Понимание мощности важно для проектирования электросхем. Если резистор работает с мощностью выше своей номинальной, он может перегреться, что приведёт к его повреждению или выходу из строя всей цепи. Поэтому выбор резисторов с учётом их мощности – ключевой шаг при создании надёжной и безопасной электроники.

Мощность резистора: что это и как определяется

Мощность резистора – это величина, показывающая, сколько электрической энергии резистор преобразует в тепло за единицу времени. Другими словами, это количество энергии, которое резистор может рассеивать без повреждения своих характеристик.

Каждый резистор имеет свою номинальную мощность – максимальное значение, при котором он может работать продолжительное время без перегрева. Если мощность превышает эту величину, резистор может перегреться, изменить свои свойства или даже выйти из строя.

Мощность его зависит от трёх параметров:

• Напряжение, приложенное к его выводам.
• Сила тока, протекающая через него.
• Сопротивление резистора.

Формулы для расчёта мощности

Существует три основные формулы для расчёта мощности резистора. Они применяются в зависимости от известной информации о цепи.

1. Через напряжение

Если известно напряжение (\(U\)) и сопротивление (\(R\)) резистора, мощность (\(P\)) рассчитывается по формуле:
\[
P = \frac{U^2}{R}
\]
Эта формула показывает, что при постоянном сопротивлении увеличение напряжения приводит к увеличению мощности.

2. Через ток

Если известен ток (\(I\)), проходящий через резистор, и его сопротивление (\(R\)), мощность рассчитывается так:
\[
P = I^2 \cdot R
\]
Здесь видно, что мощность пропорциональна квадрату тока. Это важно учитывать при расчётах цепей с большим током.

3. Через ток и напряжение

Если известны одновременно ток (\(I\)) и напряжение (\(U\)), приложенное к резистору, мощность определяется формулой:
\[
P = U \cdot I
\]
Эта формула особенно полезна для быстрого расчёта мощности в цепях, где измерены оба этих параметра.

Применение формул

Каждая из формул подходит для различных случаев:

• Формула через напряжение удобна, если сопротивление резистора и напряжение известны.
• Формула через ток полезна, если измерен ток в цепи.
• Формула через ток и напряжение применяется для анализа цепей в реальном времени.

Понимание и правильное использование этих формул позволяет не только рассчитать выделяемую мощность, но и избежать перегрузки и повреждения компонентов.

Типы мощности в контексте резисторов

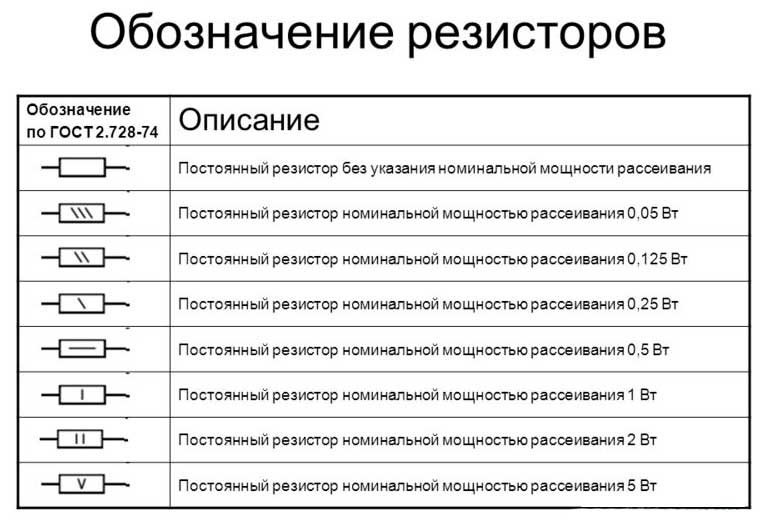

Номинальная мощность резистора

Номинальная мощность резистора – это максимальная мощность, которую резистор способен рассеивать длительное время без перегрева и изменения своих характеристик. Эта величина указывается производителем и зависит от конструкции и материалов резистора.

Например, резисторы могут иметь номинальную мощность:

• 0,125 Вт (для маломощных схем).
• 0,25 Вт, 0,5 Вт, 1 Вт (наиболее распространённые).
• 5 Вт и выше (для силовых цепей).

Вот таблица с примерами номинальной мощности для различных типов резисторов, которая может помочь в выборе резистора для вашей схемы:

Тип резистора	Номинальная мощность	Примечания
Углеродный резистор	0.125 Вт (1/8 Вт)	Обычно используется для низкомощных устройств и бытовых приборов.
Углеродный резистор	0.25 Вт (1/4 Вт)	Подходит для большинства стандартных применений.
Углеродный резистор	0.5 Вт (1/2 Вт)	Часто используется в среднем диапазоне мощности.
Углеродный резистор	1 Вт	Подходит для более мощных приложений, например, для источников питания.
Проволочный резистор	2 Вт	Хорош для более высоких мощностей и стабильности.
Проволочный резистор	5 Вт	Используется для мощных устройств и схем с высокими нагрузками.
Керамический резистор	10 Вт	Часто используется в мощных приложениях с хорошим теплоотведением.
Проволочный резистор	25 Вт	Применяется в высокомощных источниках питания, например, в усилителях.
Проволочный резистор	50 Вт	Подходит для очень мощных применений, например, в системах управления мощностью.
SMD-резистор	0.125 Вт (1/8 Вт)	Малые размеры, но предназначен для низкомощных применений.
SMD-резистор	0.25 Вт (1/4 Вт)	Для средних мощностей, используется в компактных устройствах.

При проектировании важно помнить, что резисторы с более высокой мощностью обычно имеют более крупные размеры и улучшенное теплоотведение. А ещё важно учитывать его номинальную мощность с запасом. Общепринятое правило – рассчитывать нагрузку так, чтобы реальная мощность составляла не более половины от номинальной.

Выделяющаяся мощность

Выделяющаяся мощность – это фактическая мощность, преобразуемая резистором в тепло в процессе работы. Она определяется условиями цепи и рассчитывается по одной из формул мощности:
\[
P = U \cdot I, \quad P = \frac{U^2}{R}, \quad P = I^2 \cdot R
\]
Выделяющаяся мощность должна быть меньше номинальной мощности резистора, чтобы избежать его перегрева.

Тепловая мощность

Тепловая мощность – это часть выделяющейся мощности, преобразуемая в тепло и рассеиваемая резистором. Практически вся выделенная резистором энергия переходит в тепло, так как резистор не выполняет работы, связанной с механическим движением или другими формами преобразования энергии.

Тепловая мощность напрямую связана с материалами и конструкцией резистора. Например, углеродные резисторы нагреваются быстрее, чем керамические или металлические, из-за различий в теплопроводности.

Для эффективного отвода тепла в мощных резисторах применяются радиаторы или специальные конструкции корпуса.

Мощность, потребляемая и рассеиваемая резистором

Потребляемая мощность – это электрическая энергия, поступающая на резистор из цепи. Рассеиваемая мощность – это та же энергия, преобразованная в тепло.

Так как резистор не запасает энергию, то:
\[
P_{\text{потребляемая}} = P_{\text{рассеиваемая}}
\]
Этот принцип лежит в основе теплового анализа резисторов. Если резистор не справляется с рассеиванием тепла, он начинает перегреваться, что может привести к его разрушению. Все эти понятия помогают лучше понять характеристики и поведение резисторов в цепях, а также избежать ошибок при проектировании схем.

Зависимость мощности от характеристик резистора

Влияние сопротивления на мощность

Как вы уже знаете, сопротивление резистора (\(R\)) напрямую влияет на выделяющуюся мощность. Величина мощности зависит от соотношения напряжения (\(U\)) и сопротивления, что выражается формулой:
\[
P = \frac{U^2}{R} \quad \text{или} \quad P = I^2 \cdot R
\]

• При фиксированном напряжении увеличение сопротивления уменьшает мощность, так как ток в цепи падает.
• При фиксированном токе увеличение сопротивления увеличивает мощность, так как больше энергии рассеивается на сопротивлении.

Таким образом, правильный выбор сопротивления позволяет контролировать как ток, так и мощность в цепи.

Как размер и тип резистора определяют его мощность

Размер резистора напрямую связан с его номинальной мощностью. Чем больше площадь поверхности, тем лучше отвод тепла, и тем больше энергии резистор может рассеивать. Например:

• Маленькие резисторы (1/8 Вт или 0,125 Вт) подходят для маломощных устройств.
• Большие резисторы (5 Вт и выше) используются в силовых цепях.

Тип резистора также играет важную роль:

• Проволочные резисторы имеют высокую мощность, так как их конструкция обеспечивает эффективный отвод тепла.
• Углеродные резисторы имеют ограниченную мощность и подходят для менее нагруженных цепей.
• Керамические резисторы выдерживают значительные тепловые нагрузки благодаря своей жаропрочной оболочке.

Постоянные и переменные резисторы: различия в мощности

• Постоянные резисторы имеют фиксированное сопротивление и рассчитаны на стабильное рассеивание мощности. Их мощность зависит от типа и размера.
• Переменные резисторы (потенциометры) способны изменять сопротивление, а значит, и мощность. Однако они редко рассчитаны на высокие мощности, так как изменение сопротивления может привести к локальному перегреву.

Переменные резисторы чаще используются для управления параметрами сигнала, а не для рассеивания значительной энергии.

SMD-резисторы и их особенности

SMD-резисторы (поверхностного монтажа) отличаются компактными размерами и малыми номинальными мощностями. Например, стандартные модели SMD рассчитаны на мощности от 0,03 Вт до 0,5 Вт.

Особенности SMD-резисторов:

• Маленькая площадь уменьшает способность рассеивать тепло.
• Необходимы тщательные расчёты для предотвращения перегрева.
• Используются в компактных устройствах, где важны размеры, а мощность второстепенна.

Для увеличения мощности SMD-резисторов применяют специальные платы с хорошим тепловым отводом или соединение нескольких резисторов параллельно.

Распределение мощности в цепи

Мощность последовательных резисторов

В последовательной цепи все резисторы подключены один за другим, и через каждый из них протекает одинаковый ток (\(I\)). Распределение мощности зависит от сопротивления каждого резистора.

Общая мощность цепи (\(P_{\text{общ}}\)) равна сумме мощностей всех резисторов:
\[
P_{\text{общ}} = P_1 + P_2 + P_3 + \dots + P_n
\]
Мощность на каждом резисторе (\(P_i\)) рассчитывается по формуле:
\[
P_i = I^2 \cdot R_i
\]
где \(R_i\) – сопротивление \(i\)-го резистора.

Таким образом, чем больше сопротивление, тем больше мощность, выделяемая на конкретном резисторе.

Пример: Для трёх последовательных резисторов с сопротивлениями \(R_1 = 10 \, \Omega\), \(R_2 = 20 \, \Omega\), \(R_3 = 30 \, \Omega\), и общего тока \(I = 2 \, A\):
\[
P_1 = 2^2 \cdot 10 = 40 \, \text{Вт},
\]
\[
\quad P_2 = 2^2 \cdot 20 = 80 \, \text{Вт},
\]
\[
\quad P_3 = 2^2 \cdot 30 = 120 \, \text{Вт}
\]
\[
P_{\text{общ}} = 40 + 80 + 120 = 240 \, \text{Вт}
\]

Мощность параллельных резисторов

В параллельной цепи напряжение (\(U\)) одинаково для всех резисторов, а ток распределяется в зависимости от их сопротивлений.

Общая мощность в цепи:
\[
P_{\text{общ}} = P_1 + P_2 + P_3 + \dots + P_n
\]
Мощность на каждом резисторе (\(P_i\)) рассчитывается по формуле:
\[
P_i = \frac{U^2}{R_i}
\]

Пример: Для трёх параллельных резисторов с сопротивлениями \(R_1 = 10 \, \Omega\), \(R_2 = 20 \, \Omega\), \(R_3 = 30 \, \Omega\), при напряжении \(U = 10 \, \text{В}\):
\[
P_1 = \frac{10^2}{10} = 10 \, \text{Вт}, \quad P_2 = \frac{10^2}{20} = 5 \, \text{Вт},
\]
\[
\quad P_3 = \frac{10^2}{30} \approx 3,33 \, \text{Вт}
\]
\[
P_{\text{общ}} = 10 + 5 + 3,33 = 18,33 \, \text{Вт}
\]

Расчёт мощности на каждом резисторе в сложных схемах

В сложных цепях, включающих комбинацию последовательных и параллельных соединений, сначала вычисляют эквивалентное сопротивление. Затем шаги следующие:

1. Определите общий ток или напряжение в цепи.
2. Рассчитайте ток или напряжение для каждой группы резисторов.
3. Используйте формулы мощности:

• \(P = I^2 \cdot R\) для последовательных участков.
• \(P = \frac{U^2}{R}\) для параллельных.

Пример: Для цепи с двумя последовательными резисторами \(R_1 = 10 \, \Omega\), \(R_2 = 20 \, \Omega\), подключёнными параллельно с \(R_3 = 30 \, \Omega\), при \(U = 12 \, \text{В}\):

1. Найдите эквивалентное сопротивление параллельной цепи:
\[
R_{\text{экв}} = \frac{1}{\frac{1}{R_1 + R_2} + \frac{1}{R_3}} = \frac{1}{\frac{1}{30} + \frac{1}{30}} = 15 \, \Omega
\]
2. Найдите общий ток:
\[
I_{\text{общ}} = \frac{U}{R_{\text{экв}}} = \frac{12}{15} = 0,8 \, \text{А}
\]
3. Рассчитайте мощности на каждом резисторе, используя найденные токи и напряжения.

Такие расчёты помогают оптимизировать схему, выбрать правильные резисторы и избежать перегрузок.

Таблица, показывающая распределение мощности при разных соединениях резисторов, без использования формул:

Тип соединения	Мощность на каждом резисторе	Общая мощность в цепи
Последовательное соединение	Мощность распределяется между резисторами в зависимости от их сопротивления. Чем больше сопротивление, тем больше мощность выделяется на резисторе.	Общая мощность цепи равна сумме мощностей всех резисторов в цепи.
Параллельное соединение	Каждый резистор получает одинаковое напряжение, но мощность зависит от его сопротивления. Меньшие сопротивления выделяют большую мощность.	Общая мощность — это сумма мощностей всех параллельно соединённых резисторов.
Смешанное соединение	В цепях с комбинацией последовательных и параллельных соединений мощность на каждом резисторе определяется его положением в цепи. Мощность распределяется по аналогии с тем, как резисторы соединены.	Общая мощность — это сумма мощностей всех резисторов в цепи, учитывая их соединение.

Особенности расчётов мощности

Определение мощности в цепях с известными параметрами

При расчёте мощности в цепях важно учитывать доступные данные: напряжение, ток или сопротивление. Формулы мощности помогают выбрать подходящий метод:

• Если известно напряжение и сопротивление:

\[
P = \frac{U^2}{R}
\]

• Если известен ток и сопротивление:

\[
P = I^2 \cdot R
\]

• Если известны ток и напряжение:

\[
P = U \cdot I
\]

Каждая формула применяется в зависимости от параметров цепи и доступных данных.

Примеры вычислений

1. Мощность на резисторе \(R_1\)

Допустим, резистор \(R_1 = 10 \, \Omega\) включён в цепь, где через него протекает ток \(I = 2 \, \text{А}\). Вычислим мощность:
\[
P_{R_1} = I^2 \cdot R_1 = 2^2 \cdot 10 = 4 \cdot 10 = 40 \, \text{Вт}
\]

2. Мощность на резисторе \(R_2\)

Для резистора \(R_2 = 20 \, \Omega\), к которому приложено напряжение \(U = 10 \, \text{В}\):
\[
P_{R_2} = \frac{U^2}{R_2} = \frac{10^2}{20} = \frac{100}{20} = 5 \, \text{Вт}
\]

Как определить суммарную мощность нескольких резисторов

Для определения суммарной мощности в цепи нужно учитывать тип соединения резисторов:

Последовательное соединение

Мощность всех резисторов равна сумме мощностей на каждом из них:
\[
P_{\text{сумм}} = P_1 + P_2 + \dots + P_n
\]
Пример: Для двух последовательных резисторов \(R_1 = 10 \, \Omega\) и \(R_2 = 20 \, \Omega\), через которые течёт ток \(I = 2 \, \text{А}\):
\[
P_1 = I^2 \cdot R_1 = 2^2 \cdot 10 = 40 \, \text{Вт},
\]
\[
\quad P_2 = I^2 \cdot R_2 = 2^2 \cdot 20 = 80 \, \text{Вт}
\]
\[
P_{\text{сумм}} = 40 + 80 = 120 \, \text{Вт}
\]

Параллельное соединение

Общая мощность равна сумме мощностей, выделяющихся на каждом резисторе, рассчитанных по формуле:
\[
P_i = \frac{U^2}{R_i}
\]
Пример: Для параллельных резисторов \(R_1 = 10 \, \Omega\) и \(R_2 = 20 \, \Omega\), при напряжении \(U = 10 \, \text{В}\):
\[
P_1 = \frac{U^2}{R_1} = \frac{10^2}{10} = 10 \, \text{Вт},
\]
\[
\quad P_2 = \frac{U^2}{R_2} = \frac{10^2}{20} = 5 \, \text{Вт}
\]
\[
P_{\text{сумм}} = P_1 + P_2 = 10 + 5 = 15 \, \text{Вт}
\]

Такие примеры демонстрируют, как правильно использовать формулы мощности для точных расчётов в электрических цепях.

Практические рекомендации

Как правильно выбрать резисторы по мощности для схем

1. Определите параметры цепи

• Выясните максимальное напряжение (\(U\)) или ток (\(I\)), которые будут проходить через резистор.
• Рассчитайте мощность, выделяемую на резисторе, используя формулы:

\[
P = \frac{U^2}{R}, \quad P = I^2 \cdot R, \quad P = U \cdot I
\]

2. Учитывайте запас мощности

Резистор должен выдерживать большую мощность, чем та, которая выделяется в цепи. Обычно рекомендуется выбирать резистор с запасом в 2-3 раза. Например, если расчётная мощность равна \(0,5 \, \text{Вт}\), выбирайте резистор на \(1 \, \text{Вт}\).

3. Подберите подходящий тип резистора

• Для высокомощных цепей используйте проволочные или керамические резисторы.
• Для компактных устройств с малыми мощностями подойдут SMD-резисторы.
• Учтите особенности конструкции: фиксированные резисторы подходят для стабильных параметров, а переменные — для настройки.

4. Проверьте условия эксплуатации

• Оцените, будет ли доступен отвод тепла. Для мощных резисторов может потребоваться радиатор.
• Проверьте температуру окружающей среды: при высокой температуре номинальная мощность резистора снижается.

Типичные ошибки и их последствия

Ошибка 1. Недостаточная мощность резистора

Если мощность резистора меньше выделяемой энергии, это может привести к перегреву резистора, что снижает его срок службы, и разрушению корпуса или выходу из строя, вызывающему нарушение работы всей схемы.

Ошибка 2. Неправильный выбор типа резистора

Использование SMD-резисторов для цепей с высокой мощностью приводит к перегреву из-за их малого размера. Неправильный выбор материала (например, углеродного вместо проволочного) может привести к снижению надёжности.

Ошибка 3. Игнорирование тепловых характеристик

Недостаточное охлаждение приводит к тепловому разрушающему эффекту, что особенно актуально для мощных резисторов.

Ошибка 4. Неправильное соединение резисторов

При параллельном соединении недостаточный расчёт мощностей на каждом элементе приводит к их выходу из строя.

Примеры расчёта мощности на практике

Пример 1. Выбор резистора для светодиода

Светодиод рассчитан на ток \(I = 0,02 \, \text{А}\) и напряжение \(U = 2 \, \text{В}\). Питающее напряжение равно \(9 \, \text{В}\).

1. Рассчитаем сопротивление резистора:
\[
R = \frac{U_{\text{источника}} — U_{\text{светодиода}}}{I} = \frac{9 — 2}{0,02} = 350 \, \Omega
\]
2. Рассчитаем мощность на резисторе:
\[
P = I^2 \cdot R = 0,02^2 \cdot 350 = 0,14 \, \text{Вт}
\]
3. Выбираем резистор с запасом: \(0,5 \, \text{Вт}\).

Пример 2. Выбор резисторов для последовательной цепи

В цепи последовательно подключены два резистора: \(R_1 = 10 \, \Omega\) и \(R_2 = 20 \, \Omega\). Напряжение источника \(U = 12 \, \text{В}\).

1. Рассчитаем общий ток:
\[
I = \frac{U}{R_1 + R_2} = \frac{12}{10 + 20} = 0,4 \, \text{А}
\]
2. Рассчитаем мощность на каждом резисторе:
\[
P_1 = I^2 \cdot R_1 = 0,4^2 \cdot 10 = 1,6 \, \text{Вт},
\]

\[
\quad P_2 = I^2 \cdot R_2 = 0,4^2 \cdot 20 = 3,2 \, \text{Вт}
\]
3. Выбираем резисторы с запасом: \(R_1\) — \(3 \, \text{Вт}\), \(R_2\) — \(5 \, \text{Вт}\).

Следование этим рекомендациям позволит избежать ошибок, продлить срок службы резисторов и обеспечить стабильную работу схемы.

Особые случаи

Тепловая мощность и её влияние на работу резистора

Тепловая мощность — это мощность, выделяющаяся на резисторе в процессе работы, которая преобразуется в тепло. Чем выше мощность, тем больше тепла выделяется, что может привести к перегреву резистора. Это может повлиять на его характеристики, вызвать ухудшение работы или разрушение резистора.

• Влияние перегрева: перегретый резистор теряет свои рабочие характеристики, может выйти из строя или даже вызвать короткое замыкание. Снижение температуры через охлаждение (например, с помощью радиаторов) помогает избежать этого.
• Допустимая температура: для большинства резисторов максимально допустимая температура составляет 150°C, однако для некоторых типов, например, для SMD-резисторов, она может быть ниже.

Важно учитывать, что мощность не должна превышать максимально допустимое значение, указанное в характеристиках резистора, иначе это приведёт к перегреву и его выходу из строя.

Мощность в цепях с переменным током

В цепях с переменным током мощность рассчитывается с учётом изменения напряжения и тока во времени. В таких цепях важно учитывать коэффициент мощности (\( \cos \varphi \)), который зависит от фазового сдвига между током и напряжением.

• Мощность в цепи переменного тока:

\[
P = U_{\text{ср}} \cdot I_{\text{ср}} \cdot \cos \varphi
\]
где \(U_{\text{ср}}\) — среднее напряжение, \(I_{\text{ср}}\) — средний ток, \(\cos \varphi\) — коэффициент мощности.

• Реактивная и активная мощность: важно различать активную мощность, которая используется для работы устройства, и реактивную мощность, которая не выполняет полезную работу, но вызывает потери энергии.

Для резисторов в цепях переменного тока расчёт мощности остаётся аналогичным, но нужно учитывать упомянутые факторы.

Что если мощность резистора недостаточна

Если мощность резистора недостаточна для работы в цепи, это может привести к его перегреву и разрушению. Чтобы избежать этого, можно:

• Увеличить номинал мощности резистора: выберите резистор с большим номиналом мощности, чем требуется по расчёту, с учётом запаса.
• Использовать резисторы с хорошим теплоотведением: для мощных резисторов используйте те, которые имеют более эффективное охлаждение, например, проволочные или керамические.
• Выполнить распределение нагрузки: в некоторых случаях можно разделить нагрузку между несколькими резисторами, чтобы снизить выделение тепла на каждом из них.
• Использовать резисторы с повышенным пределом температуры: для специфических применений выбирайте резисторы, которые могут работать при более высоких температурах.

Подведение итогов

• Мощность резистора определяется как энергия, выделяющаяся на нём в процессе работы.
• Разные типы резисторов имеют различные пределы мощности, что важно учитывать при проектировании схем.
• Расчёт мощности в цепях позволяет избежать перегрева и повреждения компонентов.

Правильный расчёт мощности — это основа стабильной работы электрических схем. Если мощность выбрана неправильно, это может привести к перегреву резисторов, их выходу из строя и поломке прибора. Резисторы с недостаточной мощностью могут разрушить элементы схемы и повлиять на её устойчивость.

Советы по выбору и применению резисторов в реальных проектах

• Используйте резисторы с запасом мощности: всегда выбирайте резистор с мощностью, превышающей расчётную, минимум в 2 раза.
• Оцените условия эксплуатации: учитывайте температуру окружающей среды, вентиляцию и теплоотведение при выборе резистора.
• Проверьте тип соединения резисторов: последовательное или параллельное соединение влияет на распределение мощности, что важно учитывать при проектировании цепи.
• Тестируйте схемы на нагрузку: перед постоянной эксплуатацией схемы важно проверить её работу на реальной нагрузке, чтобы убедиться в корректности выбранных компонентов.

Следование этим рекомендациям поможет избежать перегрева, повышения температуры и повреждения схем, а также обеспечить долговечную и безопасную работу электрических устройств.

Литература

• Бушуй Л.А. Методические указания для проведения практической работы по изучению резисторов — скачать в PDF
