Мощные современные СВЧ-транзисторы и модули — ключевые элементы радиочастотной электроники, от телекоммуникаций до радаров и промышленных установок. Рост требований по выходной мощности, по эффективности преобразования энергии и по плотности интеграции предъявляет новые задачи к полупроводниковым материалам, корпусам, тепловому отводу и схемотехнике. В статье даётся глубокий технический обзор: от физических основ материалов до практических аспектов проектирования усилителей мощности и выбора модулей для реальных схем. Приводятся расчёты, метрические критерии, архитектурные решения и рекомендации для инженера — от испытательной лаборатории до внедрения в продукт.
Классификация материалов и технологий

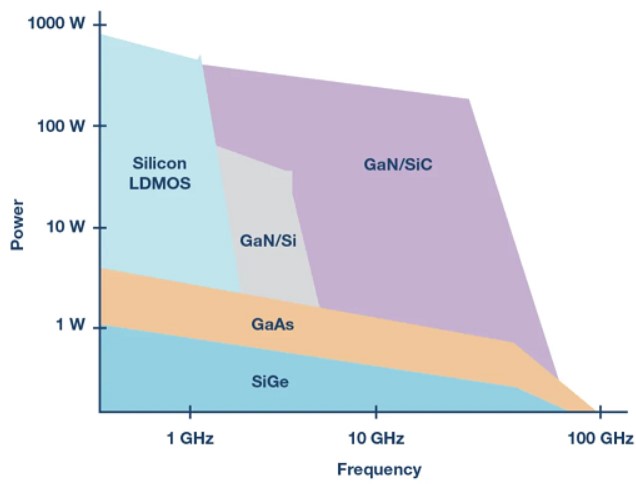

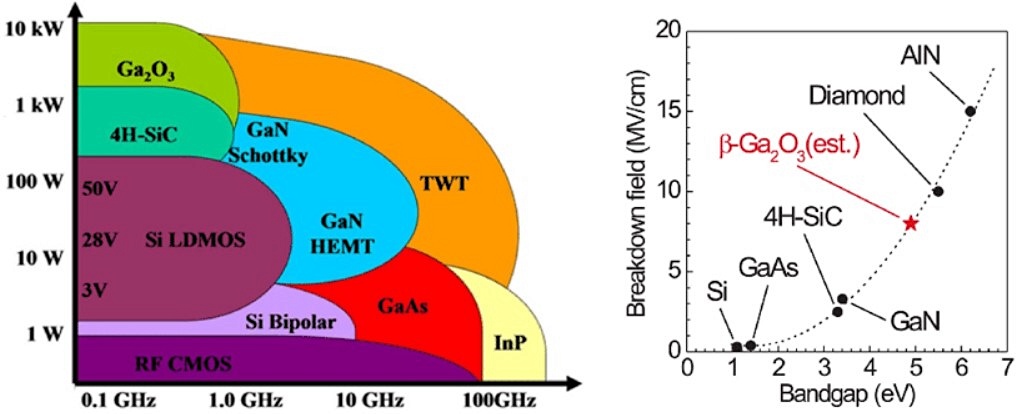

GaN, GaAs, LDMOS, SiC — сравнительная картина
Материалы определяют пределы частоты, напряжения пробоя, тепломеханические характеристики и стоимость. Полая сводка:
- GaN (гетероструктурные HEMT): лучший выбор для высокой выходной плотности мощности и высокой эффективности в диапазонах от L-band до Ka-band и выше. Высокое допустимое напряжение, высокая скорость носителей и устойчивость к тепловому режиму делают GaN предпочтительным для мощных, компактных модулей.
- GaAs (pHEMT): хороши для высокочастотных маломощных и среднеполевых приложений; часто применяются в малошумящих усилителях и средних уровнях усиления.
- LDMOS (Silicon Laterally Diffused MOSFET): доминирует в базовых станциях мобильной связи для диапазонов до ~3 GHz благодаря сбалансированным электрическим свойствам и относительно низкой стоимости при больших сериях.
- SiC: перспективен для очень высоких напряжений и температур, сочетает свойства Si и GaN в некоторых концепциях силовых СВЧ-элементов.
Диапазоны частот и классы мощности
Транзисторы классифицируют по частоте применения (HF, VHF, UHF, L, S, C, X, Ku, K, Ka и миллиметровые волны) и по уровню выходной мощности: мВт (микроусилители), несколько ватт (радиоинтерфейсы), десятки и сотни ватт (радиолокация, промышленная СВЧ) и киловатты (мощные передающие комплексы). Плотность мощности и удельная эффективность зависят от материала и конструкции кристалла.
Физика и внутренняя структура
Конструктивные особенности GaN HEMT
GaN HEMT строится на гетеропереходе AlGaN/GaN, где двумерный электронный газ (2DEG) обеспечивает высокую подвижность и плотность носителей. Благодаря высокой ширине запрещённой зоны GaN устройства выдерживают большие напряжения между стоком и истоком. Это даёт возможность работать при более высоких приложениях Vds и уменьшать потери в режиме насыщения, повышая PAE (power-added efficiency).
Проблемы и механизмы деградации
В GaN наблюдаются эффекты трекинга и захвата зарядов в дефектных зонах, hot electron degradation и дрейф порога. В LDMOS основными ограничителями служат тепловые ограничения и avalanche-эффекты при высоких обратных напряжениях. Проектирование требует учёта теплового сопротивления Rth, а также контроля распределения поля в структуре для предотвращения локальных перегрузок.
Термические и механоэлектрические сопряжения
Кристалл генерирует тепло в активной зоне; необходимо учитывать теплопроводность подложки, состав и структуру теплового интерфейса и совместимость коэффициентов теплового расширения (CTE) между кристаллом и подложкой/упаковкой. Материалы типа CuMoCu или AlSiC применяют для минимизации теплового сопротивления и уменьшения термической деформации при циклических нагрева-охлаждениях.
Электрические параметры
S-параметры и рабочие точки
S-параметры описывают поведение в частотной области. Для мощного транзистора важно знать входную и выходную отражённые волны (S11, S22) и коэффициент передачи (S21). Измерения проводят в условиях нагрева и под различной нагрузкой, поскольку параметры зависят от температуры и уровня сигнала. При расчётах согласования используют комплексные значения S-параметров.
P1dB, IP3, PAE, EVM
- P1dB — уровень выходной мощности на 1 dB компрессии: важный показатель линейного диапазона.
- IP3 — третий порядок интермодуляционного продукта, характеризует интермодуляционную нелинейность при многотональном сигнале.
- PAE (power-added efficiency) — ключевой критерий эффективности преобразования входной энергии в полезную RF-мощность, особенно важен для базовых станций и передатчиков с ограничениями по теплу.
- EVM (error vector magnitude) важен в цифровых коммуникациях для оценки качества модулированного сигнала после усилителя.
Работа в непрерывном и импульсном режимах
CW (continuous wave) и импульсный режимы предъявляют разные ограничения к устройствам. Импульсный режим позволяет кратковременно получить более высокую пик-мощность при ограничениях по циклу заполнения (duty cycle). Для радаров характерны высокие пиковые мощности и низкий средний уровень; при проектировании учитывают тепловые импульсы и динамику охлаждения.
📈 Ekin = 1/2 m v^2 — похожий по смыслу закон демонстрирует, что мощность рассеяния зависит от интеграла энергии по времени; в RF-усилителях аналогично учитывается энергия сигнала и тепловая ёмкость конструкции.
Архитектуры модулей УМ

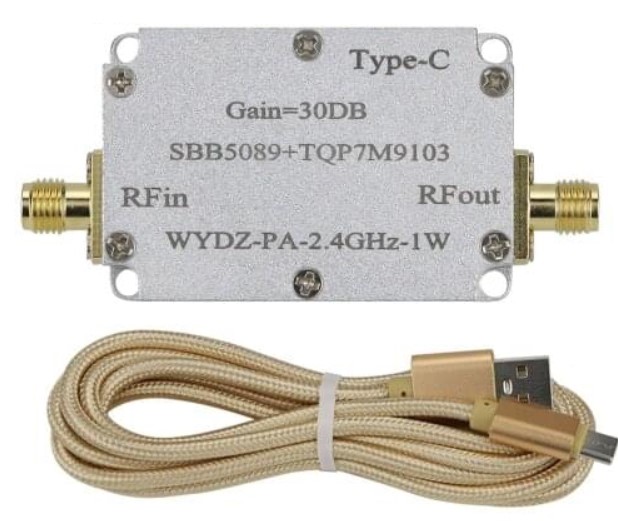

Простая каскадная схема и ключевые блоки модуля
Классический модуль усилителя мощности включает входной согласующий каскад, драйверные уровни, выходной усилитель мощности, детектирующие цепи (поток мощности, температура), цепи защиты и механическую/термальную упаковку. Модули поставляются в разной степени интеграции: от простейших до полностью готовых RF-PA с интегрированными датчиками и цифровым интерфейсом.
Доэрти, дефазировка и отслеживание огибающей
- Doherty-архитектура используется для увеличения эффективности на пиковой выходной мощности и в диапазонах с высокой модуляцией амплитуды (например, 4G/5G). Она сочетает основной и пиковый усилители через специальную комбинирующую сеть, обеспечивая высокий КПД в широком динамическом диапазоне.
- Outphasing (LINC) разделяет сигнал на две константно-мощные несущие, регулируя фазу и суммируя на выходе, что позволяет реализовать линейный усилитель с более высокой эффективностью.
- Envelope tracking (ET) динамически изменяет питание усилителя в зависимости от огибающей сигнала, что повышает средний КПД для сигналов с большой модуляцией амплитуды.
TR-модули и переключение приёма/передачи
Модули TR интегрируют переключение между приёмом и передачей, часто содержат T/R-переключатель, предзащиту приёмного тракта и схемы защиты от отражённой мощности. Для фазированных антенных решёток каждый элемент массива может содержать свой TR-модуль, обеспечивающий компактность и масштабируемость.
Питание, режимы смещения и защита
Стабилизация смещения и температурная компенсация

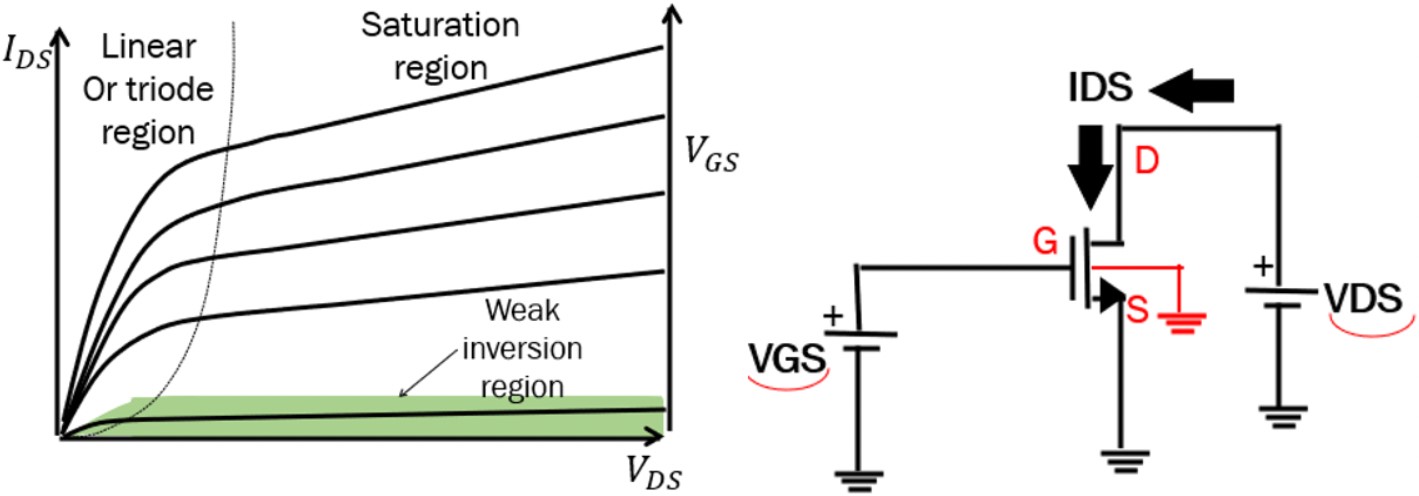

Рабочая точка транзистора задаётся смещением Vgs и Vds. Для GaN важно контролировать Vgs, чтобы избежать перегрузки по току и дрифт порога при старении. Смещения снабжают выводы кристалла через фильтрованные шины питания с низким ESR и хорошей развязкой для RF-части. Температурная коррекция часто реализуется через датчики Tj и подстройку Vgs/тока.
Защита от обратных волн и перегрузок
Детектор отражённой мощности (VSWR detector) вкупе со схемой быстрых ограничителей (PIN-диоды, FET-шунты) защищает выходной каскад от разрушения при условиях сильного отражения. Встроенные термодатчики и схемы ограничения тока обеспечивают мягкое снижение мощности и предотвратят тепловое пробуксовывание.
Согласование и СВЧ-сети
Основы согласования на входе и выходе
Согласование обеспечивает передачу максимальной мощности между источником, транзистором и антенной или последующим каскадом. Методы включают трансформаторные решения, λ/4 трансформаторы, микрополосковые и коаксиальные структуры, щёточные фильтры и стрипы. При проектировании учитывают частотную зависимость и влияние температуры и уровня сигнала.
Полоса пропускания и компромиссы КПД
Широкополосные усилители требуют широкополосного согласования, что усложняет поддержку высокого КПД на всей полосе. Применяют многорежимные сети, широкополосные трансформаторы и адаптивные схемы, чтобы балансировать полосу и эффективность.
Тепловое управление и корпуса
Показатели теплового сопротивления
Rth(j-c) и Rth(j-a) — основные характеристики, показывающие способность отводить тепло от кристалла к корпусу и далее к окружающей среде. Необходим точный расчёт радиатора и термоинтерфейса. Часто применяют медные базовые пластины, пайку с низким термическим сопротивлением и теплопроводные пасты с заполнителем.
Охлаждение: воздушное, жидкостное, гибридное
Для модулей десятков ватт достаточно воздушного охлаждения с массивными радиаторами и вентилятором. Для сотен ватт применяют жидкостное охлаждение с медными/алюминиевыми пластинами. В некоторых системах используют закрытые контуры с диэлектрическими теплоносителями. Важно обеспечить равномерное распределение потока и избегать локальных горячих зон.
Механические аспекты упаковки
Упаковка должна выдерживать термические циклы, вибрации и механические нагрузки при монтаже и эксплуатации. Требуется учитывать совместимость CTE, надёжность пайки и устойчивость к влажности.
Линейность и методы её улучшения
Нелинейные искажения и интермодуляция
AM-AM и AM-PM искажения влияют на качество модуляции; в многотональных сигналах проявляются IMD-продукты (интермодуляционные искажения). Для оценки применяют IP3 и анализ спуров. Линейность критична в системах с высокой плотностью спектра, таких как мобильные сети.
Активные методы компенсации
Предискажение (digital pre-distortion, DPD) корректирует нелинейность в реальном времени, формирует обратную модель усилителя и генерируетскажущий сигнал для компенсации. DPD требует обратной связи и мощной цифровой обработки для адаптации к изменяющимся условиям.
Надёжность, деградация и тестирование
Тесты на ускоренное старение
HTRB (High Temperature Reverse Bias), HTOL (High Temperature Operating Life), температурные циклы и вибрационные испытания применяют для оценки деградации и MTBF. Для GaN тесты включают проверку на миграцию зарядов, деградацию порога и возникновения трёхфазных дефектов.
Мониторинг и диагностические возможности
Современные модули включают датчики температуры, тока и детекторы отражённой мощности, передающие телеметрию по цифровому интерфейсу. Системы мониторинга помогают предсказывать деградацию и оптимизировать процесс обслуживания.
Проектирование и интеграция
Печатная плата и паразитные эффекты
Размещение компонентов, сечение силовых шин, геометрия заземляющих плоскостей и переходных отверстий критичны для поддержания импедансов и минимизации паразитных индуктивностей. Дорожки питания должны иметь минимальное сопротивление и индуктивность, RF-контуры — согласованную геометрию.
EMC/EMI и фильтрация
Модули высокой мощности потенциально сильные источники излучения. Применяют экранование, ферритовые фильтры, LC-фильтры и правильный заземляющий дизайн, чтобы не нарушать работу других систем.
Тренды и перспективы
GaN-on-Si и интеграция
Развитие GaN-on-Si снижает стоимость и упрощает интеграцию с силовой и цифровой электроникой. Цифровая интеграция, умные модули с DPD и встроенным мониторингом, 3D-упаковка и переход к миллиметровым волнам остаются в фокусе индустрии.
Повышение плотности мощности и энергоэффективности
Рост плотности мощности требует новых подходов к охлаждению и упаковке; применение новых материалов и гибридных решений (комбинация GaN и SiC) расширяет границы возможного.
Справочник по СВЧ транзисторам
| Произв. | Модель | Частоты | Мощность | Примечания |
|---|---|---|---|---|
| Qorvo | QPD1008L | DC – 3.2 GHz | ~120–162 W | GaN on SiC, 50 V, flange; радары, PA финал |
| Qorvo | TGF2929-FL | DC – 3.5 GHz | ~100–107 W | GaN on SiC, 28 V, pulse/CW |
| Qorvo | QPD-семейство (QPD100x…) | DC – ~4 GHz | от десятков до сотен W | серия для широкополосных PA, Doherty |
| MACOM | CGHV59350F | 5.2 – 5.9 GHz | ~350–450 W | GaN HEMT, 50 V, C-band |
| MACOM | CG2H40010(P/F) | DC – 8 GHz | ~10–17 W | GaN HEMT, 28 V, широкополосный |
| MACOM | CGHV59xxx (семейство) | C-band и S-band | десятки–сотни W | варианты для радаров и связи |
| Wolfspeed | CGHV40030 / CGHxxx | DC – 6 GHz | ~30 W (тип) | GaN on SiC, flange / pill пакеты |
| Wolfspeed | GaN HEMT семейство | до Ku/Ka band | десятки–сотни W | упор на плотность мощности и Rth |
| NXP | MRF6V12500H | 960 – 1215 MHz | ~500 W (пульс/CW) | LDMOS, радарные приложения |
| NXP | MRFX серия (LDMOS) | VHF–UHF–GHz | десятки–сотни W | базовые станции, вещание |
| Infineon | PTFB183408SV | 1805 – 1880 MHz | ~340 W | LDMOS, сотовая инфраструктура |
| Infineon | PTFB093608SV | 920 – 960 MHz | ~270 W | LDMOS высоконадежный корпус |
| Infineon | PTF / PTFC / PTFB серия | VHF – ~2.7 GHz | несколько десятков – сотни W | портфель LDMOS для инфраструктуры |
| Ampleon | BLF188XR | HF – 600 MHz (широкопол.) | до ~1200–1400 W | LDMOS для вещания и ISM |
| Ampleon | CLF1G0060S-10 | DC – 6.0 GHz | ~10 W | broadband GaN, 50 V класс |
| Ampleon | BLF-семейство (6x…) | HF–VHF | сотни – тысячи W | вещательные передатчики, индустрия |
| Mitsubishi Electric | RD70Hxxx (семейство) | ~300 – 1000 MHz (варианты) | сотни W | LDMOS/Si-based power FET, индустрия/радио |
| Toshiba / ROHM | RF-LDMOS серии | GSM / DCS / до 2 GHz | десятки – сотни W | решения для базовых станций |
| STMicro / Ex-ST | RF LDMOS семейства | до ~2 GHz | десятки – сотни W | серии для инфраструктурных усилителей |
| Rohm | GaN / LDMOS элементы | до GHz диапазона | десятки – сотни W | компоненты для PA и радаров |
| Sumitomo / Fujitsu | RF Transistor families | до нескольких GHz | десятки – сотни W | корпоративные линейки для связи и радаров |
| ON Semiconductor | RF Power FET серии | UHF – GHz | несколько – десятки W | промышленные и военные решения |
| Georgia Tech / EPC (GaN on Si) | EPC-GaN (силовые GaN, младшие по мощности) | до нескольких GHz | несколько – десятки W | GaN on Si — компактные решения, быстрый рост |
| Teledyne / e2v | RF-LDMOS / GaN семейства | до C-band | десятки – сотни W | радарные и космические приложения |
| Keysight / Custom die suppliers | Высокопроизводительные GaN | до Ka band | наборы для разработчиков | используются в прототипах и стендах |
| Sunrise / Skyworks (RF divisions) | RF power transistors | до GHz | несколько – десятки W | широкий спектр пакетов и боксов |
| Microsemi (Microchip) | GaN / LDMOS части | GHz диапазоны | десятки – сотни W | военные и промышленные линейки |
| Qorvo / TriQuint (legacy) | TGF / TriQuint серии | до GHz | десятки – сотни W | много проверенных полевых решений |
Справочник по СВЧ модулям
| Произв. | Модель | Частоты | Мощность | Примечания |
|---|---|---|---|---|
| Qorvo | GaN Doherty PA module серия | 0.7 – 3.8 GHz | 10 – 200 W | Догерти, предназначены для 4G/5G и базовых станций |
| Qorvo | GaN wideband PA module | 1 – 6 GHz | 5 – 100 W | широкополосное согласование, защита по VSWR |
| MACOM | GaN PA module family | 3 – 6 GHz | 20 – 400 W | высокая PAE, применимо в радарах C-band |
| MACOM | Broadband PA module | 0.5 – 3.5 GHz | 5 – 50 W | для коммерческих и военных приложений |
| Wolfspeed | GaN power module | 0.5 – 6 GHz | 10 – 300 W | акцент на тепловое управление и плотность мощности |
| Wolfspeed | High-power GaN PA module | 2 – 18 GHz | 5 – 150 W | импульсные и CW режимы |
| Empower RF Systems | Серия RF-Power Modules | 0.5 – 6 GHz | 10 – 2000 W | модули для тестирования и РЛС; варьируемые конфигурации |
| Empower RF Systems | GaN Doherty module | 1 – 4 GHz | 50 – 1000 W | для вещания и операторских решений |
| Ampleon | RF Power Module family | 0.05 – 1 GHz | 100 – 1400 W | LDMOS-модули для вещания и ISM |
| Ampleon | GaN PA module | 1 – 4 GHz | 10 – 500 W | переходные решения GaN/LDMOS |
| Analog Devices | HMC / ADI PA modules | 0.5 – 20 GHz | 1 – 100 W | компактные модули для связи и тестов |
| Mini-Circuits | ZHL power amplifier modules | 10 MHz – 6 GHz | 1 – 200 W | широкая серия коммерческих усилителей мощн. |
| Mini-Circuits | GaN power module line | 0.5 – 6 GHz | 5 – 150 W | популярны для лабораторных применений |
| Teledyne e2v | RF power amplifier modules | 0.2 – 18 GHz | 10 – 2000 W | радарные и аэрокосмические решения |
| TMD Technologies | High-power RF modules | 0.5 – 10 GHz | 50 – 2000 W | индивидуальные разработки для РЛС/военной техники |
| Filtronic | GaN PA modules | 0.7 – 6 GHz | 10 – 1000 W | встроенные фильтры и согласование |
| ROHDE & Schwarz (R&S) | RF power amplifier modules | 0.01 – 40 GHz | 0.5 – 2000 W | стендовые и лабораторные усилители мощности |
| Qorvo (TriQuint) | PA module for radar | 2 – 12 GHz | 50 – 1000 W | импульсный режим, высокая пик. мощность |
| NXP / Ampleon | Base station PA modules | 700 MHz – 3.5 GHz | 10 – 500 W | готовые решения для BTS и RRU |
| Infineon | Power amplifier assemblies | 0.4 – 3.0 GHz | 20 – 500 W | модули на базе LDMOS для инфраструктуры |
| Rohde & Schwarz / Wandel & Goltermann | RF test PA modules | DC – 18 GHz | 1 – 1000 W | для генераторов, измерительных стендов |
| Satimo / Sivers Semiconductors | Millimeter-wave PA modules | 24 – 86 GHz | 0.1 – 50 W | мм-волновые PA для 5G/mmWave и радара |
| Sicoya / Sivers | mmWave GaN modules | 24 – 40 GHz | 1 – 20 W | модули для фазированных антенных решёток |
| Sumitomo / Mitsubishi | RF power modules | 0.4 – 4 GHz | 20 – 500 W | индустриальные и вещательные решения |
| ON Semiconductor | RF final PA modules | 0.4 – 3.5 GHz | 10 – 300 W | коммерческие и военные линейки |
| Skyworks | RF power amplifier modules | 0.7 – 6 GHz | 1 – 200 W | модули для сотовой инфраструктуры и PtP link |
| Panasonic | High-power RF modules | 10 MHz – 3 GHz | 10 – 800 W | промышленные нагреватели и ISM-аппаратура |
| Delta Electronics (вендор PA) | RF PA assemblies | 0.4 – 6 GHz | 20 – 1000 W | интегрированные модули для сетей |
| STMicroelectronics | Power amplifier modules | 0.8 – 6 GHz | 5 – 200 W | модули на базе GaN/SiC для 5G и радаров |
| Empower / Custom OEM | High-power CW modules | DC – 6 GHz | 100 – 5000 W | производственные и военные установки |
| Cobham / Filtronic | Military RF modules | 0.2 – 18 GHz | 10 – 2000 W | импульсные и CW решения, повышенная бронестойкость |
| BAE Systems (RF) | Defense PA modules | 0.5 – 18 GHz | 10 – 3000 W | специфические военные требования и сертификации |
| Tecom Industries | RF power modules | 0.4 – 6 GHz | 5 – 500 W | компоненты для промышленной и сетевой инфраструктуры |
| Satimo / Narda | RF amplifier assemblies | DC – 18 GHz | 1 – 1000 W | измерительные и лабораторные решения |
| Pasternack | Commercial PA modules | DC – 40 GHz | 0.1 – 2000 W | распространённые модули от разных производителей |
| Progress GmbH | RF power modules | 0.5 – 8 GHz | 10 – 1000 W | европейские модули для научных и промприложений |
| Sunrise Global | High-power PA modules | 0.6 – 6 GHz | 10 – 500 W | компактные решения для промышленных целей |
| CTC / Custom | Modular PA assemblies | 0.4 – 12 GHz | 5 – 2000 W | блоки с интегр. детекцией и системой управления |
| Hittite / Analog Devices | PA module families | 0.5 – 20 GHz | 1 – 100 W | малые и средние модули для тестов и связи |
| Keysight (разработчики стендов) | RF power amplifiers | 10 MHz – 26.5 GHz | 0.5 – 500 W | встроенные решения для тестового оборудования |
| Rohde & Schwarz (усилители) | Lab/bench PA modules | DC – 40 GHz | 0.1 – 1000 W | точные стендовые усилители с контролем и защитой |
| AET (Advanced Energy) | Industrial RF power modules | 10 MHz – 3 GHz | 100 – 5000 W | ISM и промышленные нагреватели |
| GE / Vacuumschmelze partners | High-power RF assemblies | 0.2 – 6 GHz | 50 – 3000 W | промышл. и медицинские применения |
| VPT (Vacuum Process & Technology) | RF PA modules | 0.5 – 6 GHz | 10 – 2000 W | интеграция в промышленные агрегаты |
| Satcom vendors | Satellite transmitter modules | C / Ku / Ka bands | 10 – 2000 W | модули для спутниковой связи и наземных станций |
| Custom integrators | Tailored GaN/LDMOS PA modules | по заказу | от 1 W до 5000 W | специфичные решения под проект |
| Research labs / university spin-offs | Experimental mmWave PA modules | 40 – 220 GHz | мВт – десятки W | научные прототипы и R&D |
Сравнительная таблица элементов
| Аспект | СВЧ-транзистор | СВЧ-модуль | Преимущество модуля | Недостаток модуля |
|---|---|---|---|---|
| Согласование | Требует самостоятельного входного/выходного согласования на плате | Часто содержит встроенные согласующие сети на входе/выходе | Уменьшает время разработки и риск ошибок при согласовании | Готовые сети ограничивают гибкость тонкой подстройки под систему |
| Уровень интеграции | Одиночный кристалл/пакет — низкая интеграция | Интегрирует драйверы, датчики, защиты и блоки мониторинга | Меньше внешних компонентов, компактнее решение | Более высокая стоимость за единицу и сложность замены |
| Тепловое управление | Требует проектирования теплопути и радиатора на уровне платы | Часто поставляется с оптимизированной упаковкой и теплоинтерфейсом | Готовые решения по отводу тепла, снижена вероятность ошибок | Фиксированная схема отвода тепла может не подойти для всех систем |
| Защита и надёжность | Защита реализуется внешними схемами по проекту | Встроенные детекторы VSWR, термозащита, токовые ограничители | Повышенная безопасность эксплуатации и автоматический уход в защиту | Потребность в специфичных логических интерфейсах для мониторинга |
| Контроль и мониторинг (SMU/TELEM) | Минимальные встроенные возможности мониторинга | Часто имеют интерфейсы мониторинга V, I, T, предиктивную телеметрию | Упрощает интеграцию в систему управления и диагностику | Необходимость интеграции цифровых интерфейсов и ПО |
| Производительность (Psat / P1dB / PAE) | Полный контроль над рабочей точкой и согласованием | Характеристики заданы производителем и оптимизированы | Гарантированный набор параметров при типовом использовании | Ограниченная возможность улучшить характеристики под конкретную задачу |
| Линейность и обработка сигнала | Линейность можно оптимизировать на уровне схемы согласования | Модули часто включают предискажение, детекторы и компенсацию | Более высокая готовая линейность для цифровых сигналов | DPD/PD алгоритмы могут требовать дополнительной интеграции |
| Форма и модульность | Параметрическая гибкость в размещении на плате | Стандартизованные корпуса и интерфейсы (flange, coax, PCB) | Простая замена и модульная сборка систем | Габариты и масса модуля могут быть больше дискретного решения |
| Скорость вывода на рынок | Требует значительных испытаний и верификации | Готовое решение сокращает время разработки и тестов | Ускоряет создание продукта и снижает риски интеграции | Может потребоваться адаптация модуля под специфику заказчика |
| Стоимость (BOM и интеграция) | Низкая единичная цена кристалла, но высокие интеграционные затраты | Выше цена единицы, но меньше внешних компонентов | Снижение затрат на разработку и испытания в целом | Высокая начальная стоимость и зависимость от поставщика |
| Тестирование и верификация | Требует полноценных стендов и процедур на уровне устройства | Поставщик часто предоставляет сертификационные тесты и отчёты | Меньше самостоятельных испытаний для интегратора | Необходима проверка соответствия отчётов реальным условиям |
| Обслуживание и ремонт | Замена кристалла/пакета на плате возможна локально | Модуль часто меняется целиком при отказе | Быстрая замена модуля сокращает время простоя | Высокая стоимость замены полного модуля |
| Гибкость в проектировании | Полная свобода в подборе топологии и согласующих элементов | Ограниченная гибкость: дизайн предопределён модулем | Упрощённая интеграция типичных решений без проектирования RF | Меньше возможностей для тонкой оптимизации специализированных схем |
| Совместимость и стандарты | Зависит от реализации инженера и применяемых интерфейсов | Часто сертифицированы под отраслевые требования (BTS, RCS и т.д.) | Уменьшает риски несоответствия стандартам | Модуль может не соответствовать специфическим корпоративным требованиям |
| Масштабируемость | Нужны индивидуальные решения для параллельного объединения | Модули часто рассчитаны на параллельное масштабирование/комбинирование | Проще строить массивы и фазированные решётки | Требуется согласование по фазе/амплитуде и сложная система управления |
| Гарантии и поддержка | Зависит от поставщика кристаллов и производителя плат | Производитель модуля обычно предоставляет комплексную поддержку | Быстрая техническая поддержка и обновления/апдейты | Зависимость от дорожной карты и политики производителя модуля |
Применение элементов на практике
Базовые станции мобильной связи и 5G
Для 5G важны высокая эффективность, широкая полоса и поддержка MIMO/формирование луча. GaN-модули применяют в Remote Radio Unit (RRU), где важна плотность мощности и способность работать при высоких температурах.
Радарные и оборонные системы
Радарные передатчики требуют высоких пик-мощностей, надёжности в импульсном режиме и устойчивости к мощным обратным воздействиям. Здесь востребованы усилители с высокой пиково-средней мощностью и быстрыми схемами защиты.
Промышленная и медицинская СВЧ-аппаратура
В промышленности и медицине СВЧ-источники используются для нагрева, сушки и абляции. Требуются стабильность мощности, предсказуемость теплового эффекта и безопасность.
Таким образом, мощные СВЧ-транзисторы и модули сегодня обладают сочетанием высокой выходной плотности, растущей эффективности и усложнённых требований к тепловому управлению и состоянию смещения. Правильный выбор материала, продуманная архитектура модуля, надёжная упаковка и интеграция систем защиты — ключи к успешной разработке. Инженеру здесь требуется системный подход: от понимания физических ограничений и параметров до практической реализации с учётом ЭМС, тепловых и эксплуатационных требований.
Литература и ссылки
Список важной литературы и ресурсов по мощным СВЧ-транзисторам, усилителям и RF-модулям.
- Qorvo – RF Power Transistors & GaN Products
qorvo.com/products/power/gan - Wolfspeed (Cree) – GaN RF Portfolio
wolfspeed.com/power/rf - MACOM – RF Power Transistors & Modules
macom.com/products/rf-power - Ampleon – LDMOS & GaN RF Power Devices
ampleon.com/products - Infineon RF Power Transistors
infineon.com/cms/en/product/rf-power - NXP RF Power Solutions (MRF/MRFX series)
nxp.com/products/rf/rf-power - Keysight – RF Power Amplifier Application Notes
keysight.com/us/en/lib/resources/tech-papers - Mini-Circuits – RF Amplifier Design Notes
minicircuits.com/appnotes - Analog Devices – Microwave & mmWave Components
analog.com/en/parametricsearch/11250 - AR RF/Microwave Instrumentation – High-Power Amplifier Guides
arworld.us/products-rf-microwave - IEEE Xplore – RF Power Amplifiers (габаритные, GaN, Догерти, wideband)
ieeexplore.ieee.org/browse/periodicals/title - Microwave Journal – Обзоры современных GaN-модулей
microwavejournal.com/topics/3367-power-amplifiers - RF Globalnet – Технические статьи и разборы схем
rfglobalnet.com - Rohde & Schwarz – PA Measurements & S-parameters Guides
rohde-schwarz.com/us/solutions/test-and-measurement - TriQuint / Qorvo Legacy Documents (TGF, TGA серии)
qorvo.com/products/power/gan/gan-transistors - IEEE MTT-S (Microwave Theory and Techniques Society)
mtt.org/education-resources - ARRL Handbook – High-Power RF Amplifier Design Chapters
arrl.org/arrl-handbook-archive - Microwaves & RF Magazine – Industry insights
microwavesandrf.com - National Instruments RF Design Hub
ni.com/en/shop/electronic-test-instrumentation
