Обозначение элементов на электрических схемах

Электрические схемы являются важнейшим инструментом в инженерной практике. Они предоставляют наглядное представление электрических цепей и систем, позволяя инженерам, электрикам и разработчикам анализировать, проектировать и ремонтировать сложные электрические устройства. Схемы отображают взаимосвязь между компонентами, а также принципы их работы, что делает их незаменимыми при решении технических задач. Здесь собрана подробная информация по условному обозначению радиоэлементов на электрических схемах, а в конце статьи есть ссылки на онлайн справочники по данной теме.

Использование схем упрощает процессы проектирования и монтажа оборудования, помогает выявлять неисправности и оптимизировать работу систем. Независимо от масштаба проекта — будь то бытовой прибор или крупная промышленная установка, — грамотное понимание электрических схем является ключом к успешной реализации идеи.

Таблица обозначений и фото основных радиоэлементов

Обозначение Название Фото Код
Заземление Заземление Фото заземление GND
Батарейка Батарейка Фото батарейки GB
Солнечная батарейка Солнечная батарея Фото солнечная батарейка BT
Вольтметр Вольтметр Вольтметр фото V
Амперметр Амперметр Амперметр фото A
Включатель Включатель Включатель фото S
Кнопка Кнопка Кнопка фото SB
Лампа накаливания Лампа накаливания Лампа накаливания фото EL
Мотор Мотор Мотор фото M
Пьезодинамик Динамик Пьезодинамик фото BA
Резистор Резистор Резистор фото R
Переменный резистор Переменный резистор Переменный резистор фото RP
radio-fotorezistor Фоторезистор Фоторезистор фото LDR
Термистор обозначение Термистор Термистор фото TH
Предохранитель Предохранитель Предохранитель фото FU
Конденсатор Конденсатор Конденсатор фото C

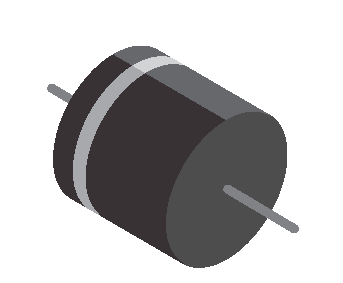

Диод Диод Диод фото D
Светодиод Светодиод Светодиод фото LED
Фотодиод Фотодиод Фотодиод фото VD
Тиристор Тиристор Тиристор фото VS
Стабилитрон Стабилитрон Стабилитрон фото VD
Транзистор Транзистор Транзистор фото BT

1.1. Значение электрических схем в инженерной практике

Электрические схемы выполняют несколько важнейших функций:

  • Проектирование. Они позволяют создавать и анализировать новые устройства, определяя взаимосвязи компонентов.
  • Диагностика. При неисправностях схемы помогают быстро определить проблемные участки.
  • Обслуживание. Техники и инженеры используют схемы для правильной сборки, разборки и замены компонентов.
  • Коммуникация. Схемы обеспечивают единый язык для специалистов из разных областей, упрощая передачу идей и требований.

В условиях глобализации и увеличения сложности современных систем унифицированные схемы служат основой для координации работ между специалистами из разных стран и отраслей.

1.2. Роль стандартных обозначений для понимания схем

Стандартные графические символы обеспечивают точность и универсальность в передаче информации. Без единой системы обозначений схемы были бы неоднозначными и сложными для интерпретации, что могло бы привести к ошибкам на этапах проектирования, сборки или эксплуатации.

Таблица буквенных кодов элементов по ГОСТ 2.710–81

Первая буква кода Группа видов элементов Примеры электрических приборов Код
А Устройства (общие обозначение) Усилители, приборы телеуправления, лазеры, мазеры.

Устройство АПВ

 AKS
В Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот, аналоговые или многоразрядные преобразователи или датчики для указания или измерители Громкоговоритель ВА
Магнито-стрикционный элемент ВB
Детектор ионизирующих излучений ВD
Сельсин-приёмник ВE
Телефон (капсюль) ВF
Сельсин-датчик ВC
Тепловой датчик ВR
Фотоэлемент ВL
Микрофон ВV
Датчик давления ВP
Пьезоэлемент ВQ
Датчик частоты вращения (тахогенератор) ВR
Звукосниматель ВS
Датчик скорости ВV
С Конденсаторы Силовая батарея конденсаторов СВ
D Схемы интегральные, микросборки Схема интегральная аналоговая DA
Схема интегральная цифровая, логический элемент DD
Устройство хранения информации DS
Устройство задержки DT
Е Элементы разные (осветительные устройства, нагревательные элементы) Нагревательные элемент EK
Лампы осветительные EL
Пиропатрон T
F Разрядники, предохранители, устройства защитные Дискретный элемент защиты по току мгновенного действия FA
Дискретный элемент защиты по току инерционного действия FP
Предохранитель плавкий FU
Дискретный элемент защиты по напряжению, разрядник FV
G Генераторы, источники питания, кварцевые осцилляторы Генератор, аккумулятор батареи G
Батарея GB
Синхронный компенсатор GC
Н Устройства индикационные и сигнальные Прибор звуковой сигнализации HA
Индикатор символьный HG
Прибор световой сигнализации HL
Лампа сигнальная с белой линзой HLW
Лампа сигнальная с зелёной линзой HLG
Лампа сигнальная с красной линзой HLR
К Реле, контакторы, пускатели Реле токовое KA
Реле указательное KH
Реле электротепловое KK
Реле напряжения KV
Контактор, магнитный пускатель KM
Реле частоты KF
Реле времени KT
Реле промежуточное KL
L Катушка индуктивности, дроссели Дроссели люминесцентного освещения LL
Реакторы LR
Реактор секционный LRK
М Двигатели постоянного и переменного тока
Р Приборы, измерительное оборудование (сочетание РЕ применять не допускается) Амперметр PA
Счётчик импульсов PC
Частотометр PF
Счётчик активной энергии PI
Счётчик реактивной энергии PK
Омметр PR
Регистрирующий прибор PS
Часы, измеритель времени действия PT
Вольтметр PV
Ваттметр PW
Q Выключатели и разъединители в силовых цепях (энергоснабжение, питание оборудования и т.д.) Выключатель в силовых цепях Q
Выключатель автоматический QF
Выключатель нагрузки QW
Выключатель секционный QK
Выключатель шино-соединительный QA
Разъединитель QS
Короткозамыкатель QN
Отделитель QR
Рубильник QS
Разъединитель заземляющий QSG
R Резисторы Терморезистор RK
Потенциометр RP
Шунт измерительный RS
Варистор RU
S Устройства коммутационные в целях управления, сигнализации и измерительные

(обозначение SF применяют для аппаратов, не имеющих контактов силовых цепей)

 Выключатель или переключатель SA
Выключатель кнопочный SB
Выключатель автоматический SF
Выключатели, срабатывающие от различных воздействий:
уровня SL
давления SP
положения (путевой) SQ
частоты вращения SR
температуры SK

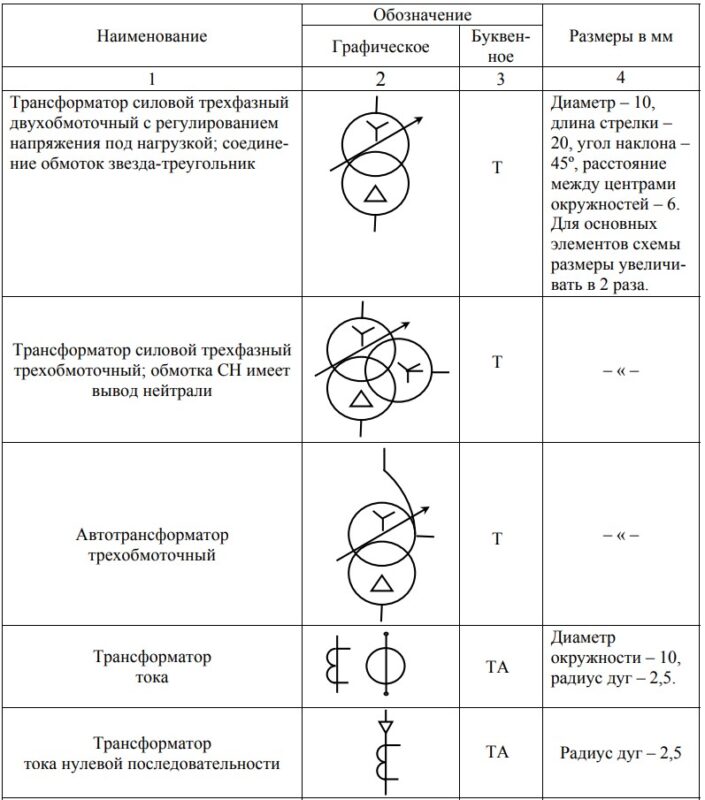

T Трансформаторы, автотрансформаторы Трансформатор тока TA
Электромагнитный стабилизатор TS
Трансформатор напряжения TV
U Устройства связи

Преобразователи электрических величин

 Модулятор UB
Демодулятор UR
Преобразователь частотный.

Выпрямитель

 UF

UD
V Приборы электровакуумные и полупроводниковые Диод, стабилитрон VD
Прибор электровакуумный VL
Транзистор VT
Тиристор VS
W Линия и элементы СВЧ Линия электропередачи W
Ответвитель WЕ
Короткозамыкатель WК
Вентиль WS
Антенны Трансформатор, фазовращатель WT
Аттенюатор WU
Антенна WA
Х Соединения контактные Токосъёмник, контакт скользящий XA
Штырь XP
Гнездо XS
Соединение разборное XT
Соединитель высокочастотный XW
Y Устройства механические с электромагнитным приводом Электромагнит включения YAС
Электромагнит отключения YАТ
Муфта с электромагнитным приводом YC
Электромагнитный патрон или плита YH
Z Устройства конечные, фильтры, ограничители Ограничитель ZL
Фильтр кварцевый ZQ

Стандарты, такие как ГОСТ (в России и странах СНГ), IEC (Международная электротехническая комиссия) и ANSI (в США), задают четкие правила для изображения элементов:

  • Унификация. Все специалисты читают схему одинаково, независимо от их уровня подготовки или географического положения.
  • Простота обучения. Студенты и молодые инженеры могут быстро освоить чтение и составление схем.
  • Снижение ошибок. Унифицированные обозначения минимизируют вероятность недоразумений и неправильных действий.

Таким образом, стандартные графические обозначения являются краеугольным камнем в разработке и эксплуатации электрических систем, делая инженерные процессы эффективными, безопасными и точными.

Общие принципы обозначения

Графические обозначения на электрических схемах основаны на стандартах, которые определяют, как должны выглядеть символы и как их следует использовать. Эти правила необходимы для обеспечения ясности, точности и согласованности при создании и чтении схем, независимо от их сложности или региона применения.

2.1. Стандарты и нормы (ГОСТ, IEC, ANSI)

В мире существует несколько авторитетных систем стандартов, которые регулируют обозначения элементов на электрических схемах:

  1. ГОСТ (Государственный стандарт, Россия и страны СНГ):
    • Определяет правила изображения электрических компонентов и соединений в соответствии с местными требованиями.
    • Пример: ГОСТ 2.710-81 устанавливает условные графические обозначения электрических цепей.
  2. IEC (Международная электротехническая комиссия):
    • Международный стандарт (например, IEC 60617), широко используемый в Европе и других странах.
    • Обеспечивает универсальный подход к обозначениям, поддерживающий интеграцию и обмен документацией между странами.
  3. ANSI (Американский национальный институт стандартов):
    • Применяется в США и Канаде, описывает символы для электрических схем (например, стандарт ANSI Y32).
    • Часто используется в сочетании со стандартами IEEE.

Эти стандарты стремятся унифицировать символы, чтобы минимизировать путаницу при глобальном использовании схем. При работе с международными проектами важно учитывать, какие стандарты применяются в конкретной стране или компании.

  • 2.710 81 — В данном документе собраны требования ГОСТа к БО различных типов элементов, включая электроприборы.
  • 2.747 68 — Требования к размерам отображения элементов в графическом виде.
  • 21.614 88 — Принятые нормы  для планов электрооборудования и проводки.
  • 2.755 87 — Отображение на схемах коммутационных устройств и контактных соединений
  • 2.756 76 — Нормы для воспринимающих частей электромеханического оборудования.
  • 2.709 89 — Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
  • 21.404 85 — Схематические обозначения для оборудования, используемого в системах автоматизации

2.2. Основные требования к графическим символам

Графические символы на электрических схемах должны соответствовать следующим требованиям:

  1. Понятность: Символы должны быть интуитивно понятными и легко распознаваемыми.
  2. Универсальность: Одно и то же обозначение должно иметь единое значение независимо от контекста.
  3. Простота: Символы не должны быть излишне сложными или перегруженными деталями.
  4. Масштабируемость: Символы должны быть четкими и читаемыми при любом масштабе схемы.
  5. Логика размещения: Обозначения должны располагаться в местах, соответствующих реальному расположению или функциональной связи элементов.
  6. Соответствие стандартам: Каждый символ должен строго соответствовать требованиям установленного стандарта.

Эти принципы помогают избежать ошибок при чтении схем и обеспечивают их практическую ценность в проектировании и эксплуатации электрооборудования.

2.3. Унификация и ее преимущества

Унификация графических обозначений означает использование стандартных символов в глобальном масштабе. Это обеспечивает:

  1. Упрощение проектирования:
    • Использование универсальных символов ускоряет процесс создания схем.
    • Снижается вероятность путаницы между инженерами из разных стран или отраслей.
  2. Облегчение обучения:
    • Унифицированные обозначения упрощают процесс обучения студентов и молодых специалистов.
  3. Повышение безопасности:
    • Однозначное понимание схем уменьшает риск ошибок при монтаже и эксплуатации оборудования.
  4. Ускорение международного сотрудничества:
    • Унификация облегчает взаимодействие между инженерами, подрядчиками и производителями из разных стран.
  5. Совместимость:
    • Обеспечивается согласованность при интеграции оборудования, разработанного в разных частях мира.

Пример: использование международного стандарта IEC позволяет инженеру из Японии без труда понять схему, разработанную в Германии. Так что унифицированные обозначения служат основой для эффективной работы с электрическими схемами, гарантируя их универсальность, точность и доступность для специалистов любого уровня и из любой страны.

Классификация элементов на электросхемах

Элементы электрических схем делятся на различные категории в зависимости от их функций и роли в цепи. Такая классификация упрощает чтение схем, анализ работы устройств и выбор компонентов для проектирования.

3.1. Пассивные элементы

Пассивные элементы — это компоненты, которые не могут самостоятельно генерировать энергию, но изменяют параметры электрических цепей, такие как сопротивление, емкость и индуктивность.

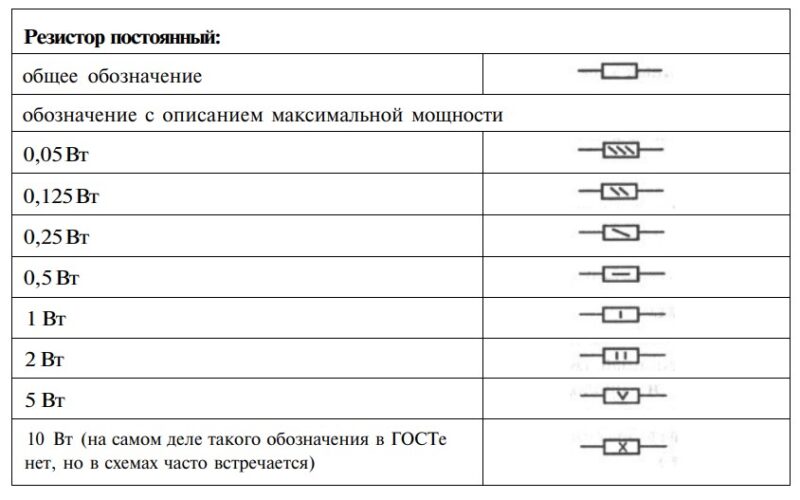

  1. Резисторы:
    • Ограничивают ток в цепи и обеспечивают разделение напряжения.
    • Условное обозначение: прямоугольник или зигзагообразная линия.
  2. Конденсаторы:
    • Накопители электрического заряда, используемые для фильтрации, стабилизации и временных задержек.
    • Условное обозначение: две параллельные линии (с зазором) или одна линия с дугой (для полярных конденсаторов).

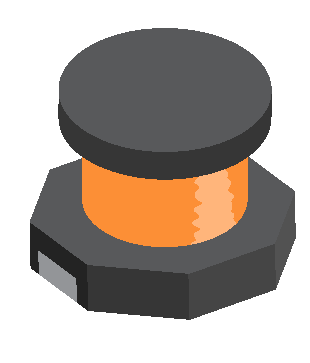

  3. Индуктивности (катушки):
    • Элементы, которые создают магнитное поле и накапливают энергию в форме магнитного потока.
    • Условное обозначение: завитки в виде дуг.
  4. Пассивные фильтры:
    • Комбинированные цепи из резисторов, конденсаторов и индуктивностей для подавления нежелательных частот.

3.2. Активные элементы

Активные элементы способны генерировать, усиливать или преобразовывать электрическую энергию.

  1. Диоды:
    • Обеспечивают ток в одном направлении (выпрямление).
    • Условное обозначение: треугольник с линией.

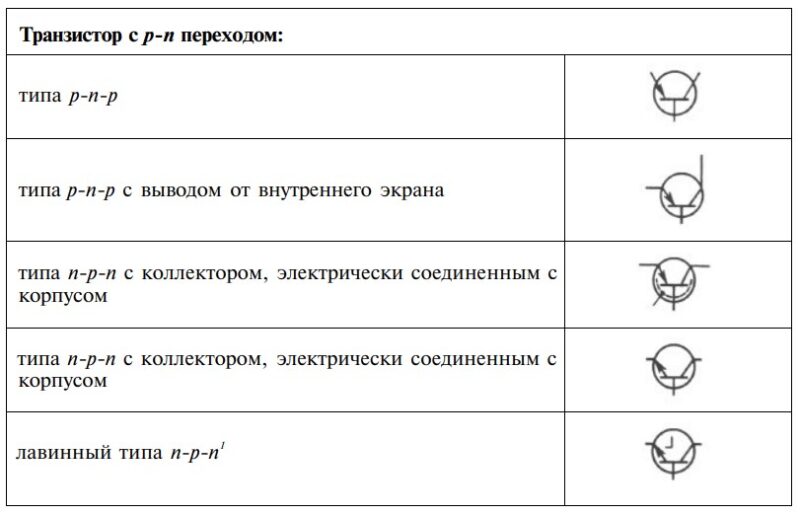

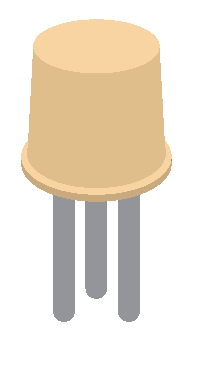

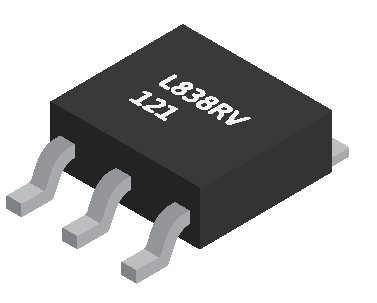

  2. Транзисторы:
    • Усиливают сигнал и выполняют функции переключателей.
    • Условное обозначение: комбинация линий с добавлением стрелки, указывающей направление тока.

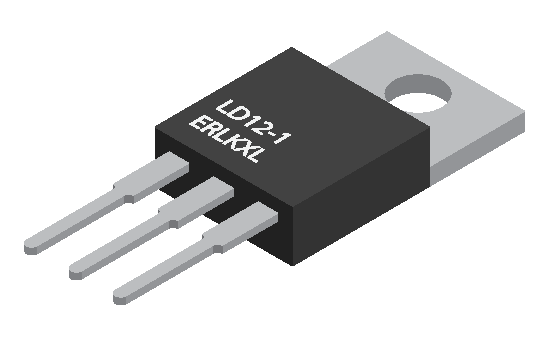

  3. Тиристоры:
    • Полупроводниковые элементы, используемые для управления мощными нагрузками.

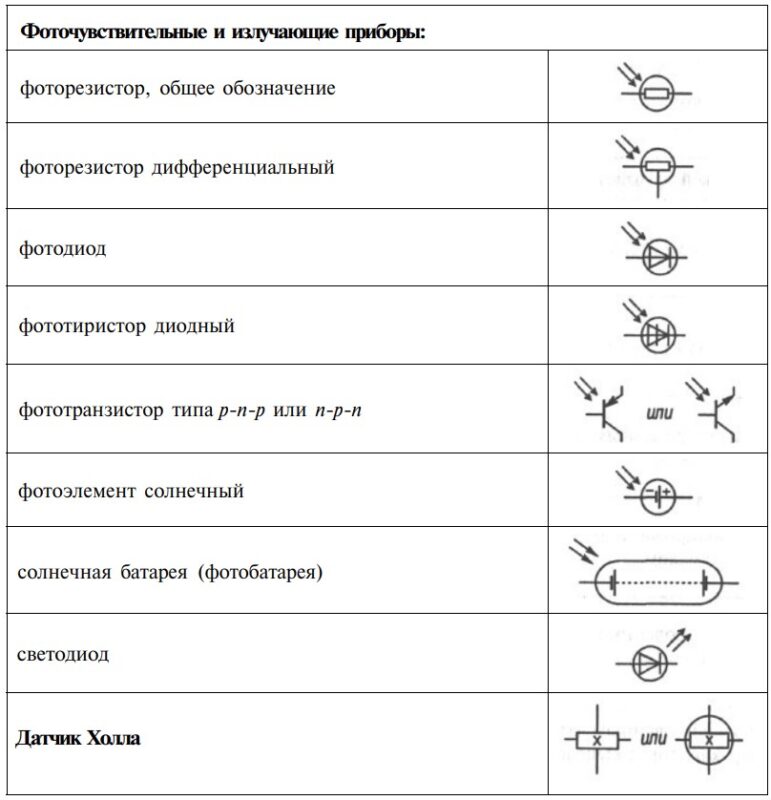

  4. Оптоэлектронные элементы:
    • Светодиоды, фоторезисторы и фотодиоды, которые реагируют на свет или излучают его.

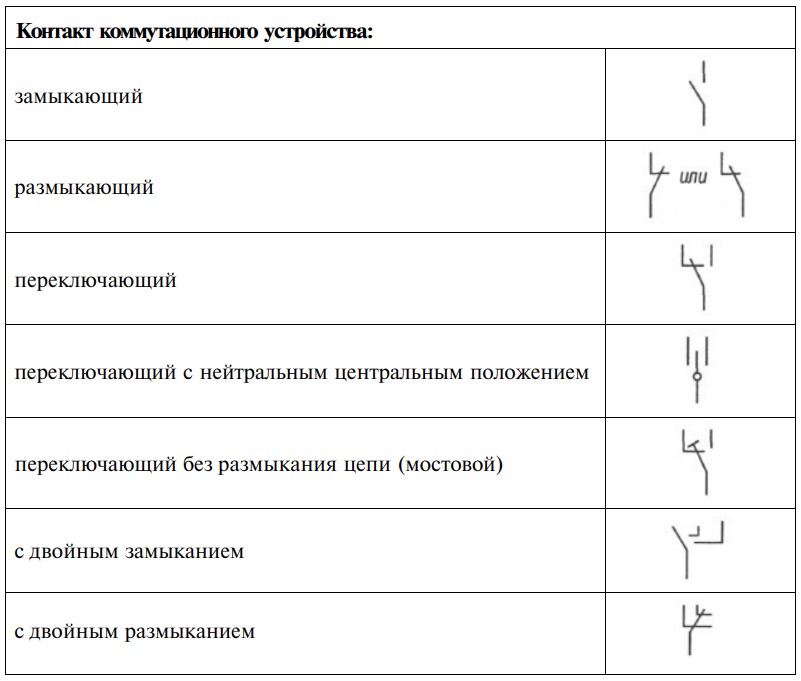

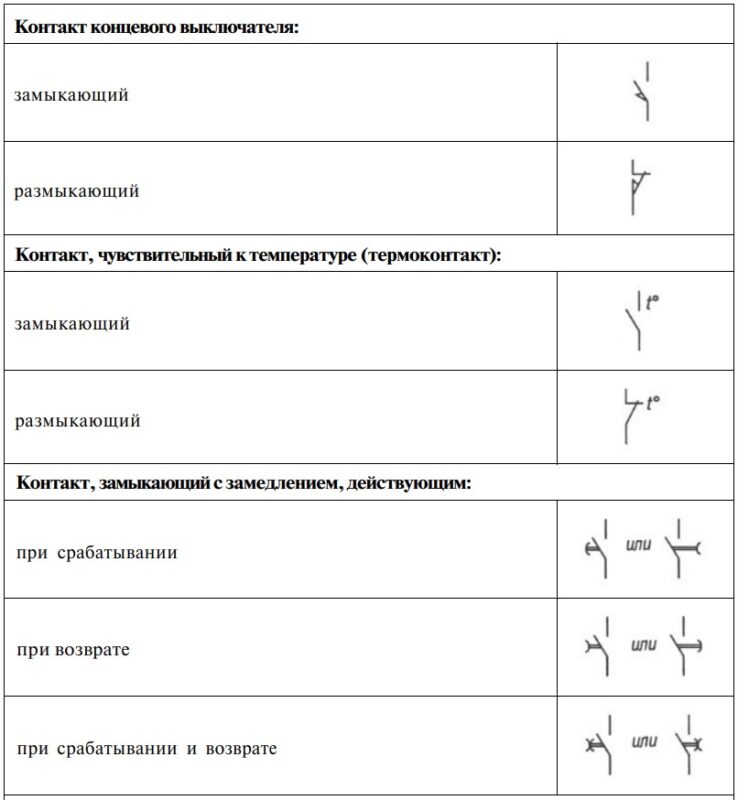

3.3. Коммутационные устройства

Коммутационные устройства предназначены для управления цепями, разрывая или замыкая электрический ток.

  1. Переключатели и кнопки:
    • Обеспечивают ручное управление током.
    • Условное обозначение: линии, прерываемые кругом или углом.
  2. Реле:
    • Электромеханические устройства, которые управляют цепями с использованием электрического сигнала.
    • Условное обозначение: прямоугольник с контактами внутри.
  3. Автоматические выключатели:
    • Обеспечивают защиту цепей от перегрузки и короткого замыкания.

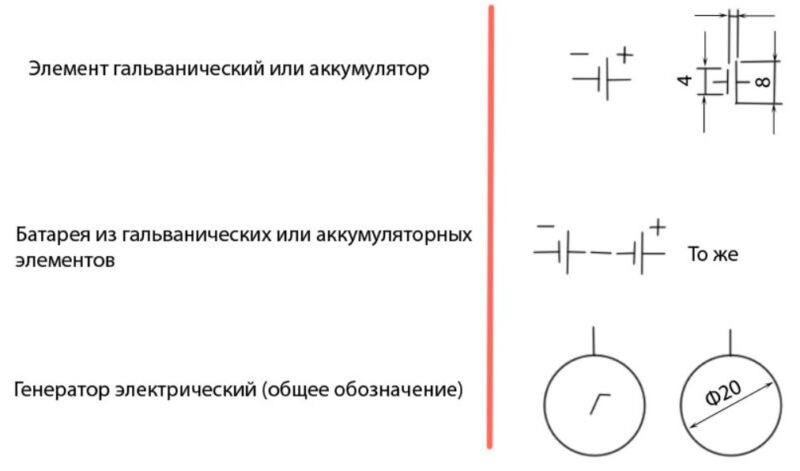

3.4. Источники питания

Источники питания — это элементы, которые генерируют или поставляют электрическую энергию в цепь.

  1. Генераторы:
    • Преобразуют механическую энергию в электрическую.
    • Условное обозначение: круг с линиями или стрелкой внутри.
  2. Аккумуляторы и батареи:
    • Хранят электрическую энергию и обеспечивают питание.
    • Условное обозначение: чередование длинных и коротких линий.
  3. Источники переменного напряжения:
    • Обеспечивают переменное напряжение для питания электрических устройств.

3.5. Измерительные приборы и вспомогательные устройства

Эти устройства используются для мониторинга параметров электрической цепи и вспомогательных функций.

  1. Вольтметры и амперметры:
    • Измеряют напряжение и ток.
    • Условное обозначение: круг с буквами «V» или «A».
  2. Осциллографы и анализаторы спектра:
    • Для анализа сигналов и частотных характеристик.
  3. Сигнализаторы:
    • Устройства для индикации состояния цепи (например, лампочки, индикаторы).
  4. Трансформаторы:
    • Преобразуют напряжение и ток.
    • Условное обозначение: два набора завитков с линиями между ними.
  5. Соединительные элементы:
    • Клеммы, разъемы, шины для обеспечения контакта между цепями.

Классификация элементов на электрических схемах обеспечивает удобство их проектирования, анализа и эксплуатации. Каждая группа элементов играет свою уникальную роль, а их точные графические обозначения помогают инженерам эффективно работать с любыми электрическими устройствами.

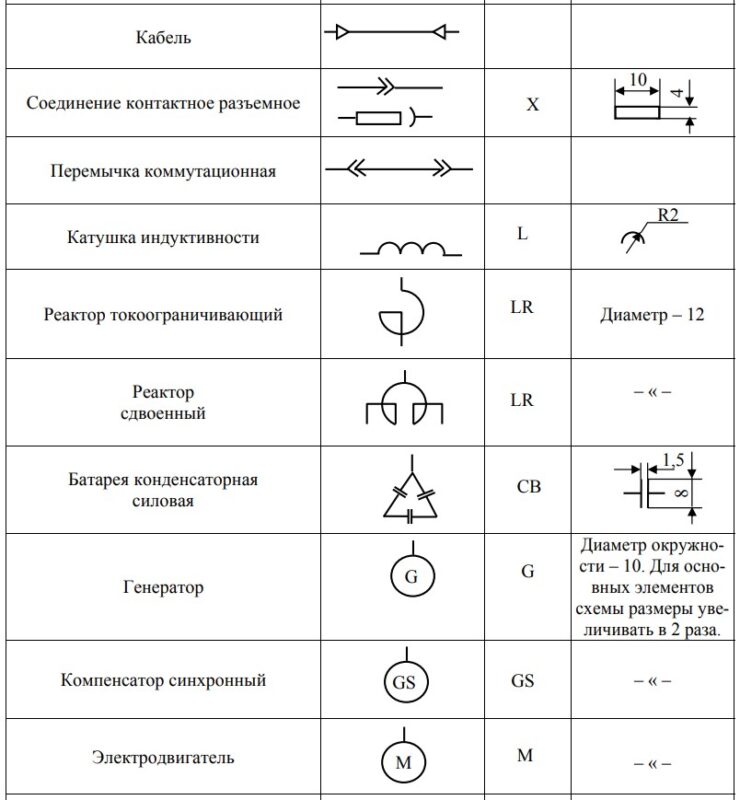

Основные графические обозначения

Графические обозначения на электрических схемах помогают визуально отразить роль каждого элемента в цепи. Они стандартизированы для унифицированного понимания специалистами по всему миру. Ниже приведены основные элементы и их символы.

4.1. Резисторы, конденсаторы и индуктивности

  1. Резисторы:
    • Обозначение:
      • В стандарте ГОСТ: прямоугольник.
      • В стандарте ANSI: зигзагообразная линия.
    • Применение: ограничение тока, разделение напряжения, формирование временных характеристик.
  2. Переменные резисторы (потенциометры):
    • Обозначение: как у резистора с дополнительной стрелкой, указывающей на изменение сопротивления.
  3. Конденсаторы:
    • Обозначение:
      • Неполярные: две параллельные линии.
      • Полярные: одна линия прямая, другая изогнута или с маркировкой «+» на одной стороне.
    • Применение: накопление заряда, фильтрация, стабилизация.
  4. Индуктивности (катушки):
    • Обозначение: набор полукруглых дуг (в стандартах ГОСТ и ANSI).
    • Применение: накопление энергии в магнитном поле, подавление пульсаций.

4.2. Диоды и транзисторы

  1. Диоды:
    • Обозначение: треугольник, направленный к вертикальной черте (анод к катоду).
    • Варианты:
      • Выпрямительные.
      • Светодиоды (дополнительные стрелки, указывающие наружу).
      • Стабилитроны (дополнительная изогнутая линия на катоде).
  2. Транзисторы:
    • Биполярные транзисторы:
      • Условное обозначение: круг с тремя выводами — эмиттер, коллектор и база.
      • Различие NPN и PNP определяется направлением стрелки на эмиттере.
    • Полевые транзисторы:
      • Имеют выводы сток, исток и затвор. Символы различаются в зависимости от типа (например, с управляющим p-n переходом или MOSFET).

4.3. Реле и переключатели

  1. Реле:
    • Обозначение: прямоугольник с контактами внутри или снаружи.
    • Применение: автоматическое управление электрическими цепями.
    • Типы: нормально разомкнутые (NO) и нормально замкнутые (NC) контакты.
  2. Переключатели и кнопки:
    • Обозначение: линия, разрывающая цепь, с разными конфигурациями:
      • Однополюсные (одна цепь).
      • Многополюсные (несколько цепей).
    • Кнопки бывают фиксирующими (переключателями) и моментальными.

4.4. Разъемы, клеммы и провода

  1. Разъемы и клеммы:
    • Обозначение: точки или круги, обозначающие место соединения проводников.
    • Разъемы могут включать дополнительные линии, указывающие на подключаемые части.
  2. Провода:
    • Простое соединение: сплошная линия.
    • Пересекающиеся линии:
      • Без соединения — одна линия проходит над другой (перерыв или дуга).
      • С соединением — точка на месте пересечения.
  3. Шины:
    • Линии, соединяющие несколько элементов (часто используются для питания).

4.5. Генераторы, батареи и другие источники энергии

  1. Генераторы:
    • Обозначение: круг с символом синусоиды или стрелкой внутри.
    • Применение: генерация переменного напряжения или тока.
  2. Батареи и аккумуляторы:
    • Обозначение: чередование длинных и коротких линий.
    • Применение: обеспечение постоянного напряжения.
  3. Источники переменного и постоянного тока:
    • Постоянный ток: символ с «+» и «-«.
    • Переменный ток: синусоида внутри круга.
  4. Солнечные панели:
    • Условное обозначение: квадрат или прямоугольник с линиями, указывающими на преобразование света в электрическую энергию.

Графические обозначения являются универсальным языком, позволяющим инженерам эффективно понимать электрические схемы. Четкое следование стандартам помогает минимизировать ошибки при проектировании, сборке и эксплуатации электрических устройств.

Чтение электрических схем

Чтение электрических схем — ключевой навык для инженеров и технических специалистов. Он включает понимание логики построения схем, знание стандартных обозначений и умение выявлять связи между элементами.

5.1. Логика построения схем

Электрические схемы строятся по определенным принципам, которые обеспечивают их удобство и функциональность:

  1. Последовательность соединений:
    • Схема читается сверху вниз и слева направо (если не указано иное).
    • Источники питания обычно расположены вверху или слева, а нагрузки — внизу или справа.
  2. Логические блоки:
    • Элементы сгруппированы по функциям:
      • Источники питания.
      • Устройства управления.
      • Нагрузки.
      • Сигнальные и вспомогательные цепи.
  3. Разделение цепей:
    • Основные цепи (силовые) отделены от управляющих цепей.
    • Каждая цепь маркируется номерами, буквами или цветами для упрощения анализа.
  4. Использование модулей и зон:
    • Сложные схемы делятся на функциональные зоны (например, зона питания, зона управления).
    • Это облегчает анализ отдельных частей без необходимости изучать всю схему целиком.

5.2. Использование обозначений в разных типах схем

Электрические схемы делятся на несколько типов в зависимости от их назначения, и каждая из них использует свои обозначения и способы построения.

  1. Принципиальные схемы:
    • Отображают функциональные связи между элементами.
    • Используются условные графические обозначения.
    • Предназначены для анализа работы устройства и понимания его логики.
  2. Электрические схемы (силовые):
    • Показывают подключение источников энергии, нагрузок и защитных устройств.
    • Основное внимание уделяется проводникам, разъемам, автоматам и трансформаторам.
  3. Монтажные схемы:
    • Содержат подробную информацию о физическом расположении элементов.
    • Обозначаются конкретные точки соединений и кабели.
  4. Схемы подключения (интерфейсные):
    • Используются для отображения соединений между различными блоками оборудования.
    • Особенность: простота изображения для быстрого понимания.

5.3. Распознавание цепей и связей между элементами

  1. Определение цепей:
    • Начать с источника питания, проследить путь до нагрузки.
    • Обратить внимание на защитные устройства (предохранители, автоматы).
    • Проверить наличие элементов управления (переключателей, реле).
  2. Распознавание соединений:
    • Пересечение проводов без точки — провода не соединены.
    • Пересечение проводов с точкой — провода соединены.
    • Шины используются для соединения множества проводов, упрощая чтение схем.
  3. Анализ связей:
    • Выявить функциональные группы (например, цепи питания, управления, сигнализации).
    • Понять, как взаимодействуют элементы (например, кнопка запуска активирует реле, которое включает двигатель).
  4. Проверка цепей:
    • Для сложных схем важно учитывать полярность (в цепях постоянного тока) и фазировку (в цепях переменного тока).
    • Контролировать соответствие номиналов элементов их обозначениям.

Пример: Чтение типовой схемы

  1. Найти источник питания (например, аккумулятор или сеть).
  2. Проследить, как энергия поступает через защитные устройства (предохранители, автоматы).
  3. Обратить внимание на элементы управления (переключатели, реле).
  4. Проверить цепь нагрузки (например, двигатель или лампу).
  5. Убедиться в наличии обратной связи, если схема предполагает её (датчики, индикаторы).

Чтение электрических схем требует сочетания теоретических знаний и практических навыков. Логика построения, использование обозначений и понимание взаимосвязей между элементами позволяют эффективно анализировать схемы и применять их на практике.





Примеры и рекомендации

Для успешного освоения чтения электрических схем важно разбирать примеры, понимать распространенные ошибки и следовать проверенным советам.

6.1. Разбор типовых схем

Пример 1: Схема источника питания

Описание: Схема состоит из:

  • Источника постоянного тока (например, батареи).
  • Переключателя.
  • Защитного предохранителя.
  • Нагрузки (например, лампочки).

Порядок анализа:

  1. Найти источник энергии (графический символ батареи).
  2. Проследить путь тока через предохранитель.
  3. Проверить правильность подключения нагрузки (лампочки).
  4. Убедиться, что переключатель в состоянии замкнутого контакта для подачи питания.

Пример 2: Осветительная сеть

Описание: Осветительная сеть включает:

  • Источник переменного тока.
  • Два параллельно соединенных светильника.
  • Переключатель, управляющий обоими светильниками.

Порядок анализа:

  1. Найти источник переменного тока (обозначается синусоидой).
  2. Определить разрыв в цепи, где установлен переключатель.
  3. Убедиться, что светильники подключены параллельно, а не последовательно.
  4. Проверить наличие защитного устройства, например, автоматического выключателя.

6.2. Типичные ошибки при использовании графических символов

  1. Некорректное изображение соединений:
    • Ошибка: Пересекающиеся линии без точки считаются соединенными.
    • Правильный подход: Использовать точку для обозначения соединения или избегать пересечений.
  2. Смешение символов стандартов:
    • Ошибка: Использование разных стандартов (ГОСТ, IEC, ANSI) в одной схеме.
    • Правильный подход: Выбирать один стандарт и строго его придерживаться.
  3. Неправильная полярность элементов:
    • Ошибка: Перепутаны анод и катод у диода или «+» и «-» у батареи.
    • Правильный подход: Проверять полярность каждого элемента.
  4. Пропуск обозначений номиналов:
    • Ошибка: Отсутствие значений сопротивления резисторов, емкости конденсаторов.
    • Правильный подход: Указывать номиналы для всех компонентов.
  5. Сложность схемы:
    • Ошибка: Использование избыточного количества символов без необходимости.
    • Правильный подход: Группировать элементы в функциональные блоки и минимизировать пересечения линий.

6.3. Советы по изучению стандартов и работе со схемами

  1. Изучение стандартов: Ознакомьтесь с ГОСТ (в России) или IEC и ANSI (в международной практике). Используйте справочники с подробными графическими обозначениями и примерами.
  2. Практика на простых схемах: Начните с анализа простых схем, например, включения одной лампочки или сборки небольшой схемы с резистором и светодиодом. Постепенно переходите к более сложным принципиальным схемам.
  3. Использование специализированного ПО: Программы вроде AutoCAD Electrical, Proteus или KiCad помогут в создании и анализе схем. Они автоматически проверяют корректность соединений и могут предупреждать об ошибках.
  4. Создание своих схем: Практикуйтесь в создании схем с реальными элементами. Это поможет лучше понимать назначение символов.
  5. Работа с цветами и маркировками: Используйте цветовые обозначения или подписи для проводов, чтобы облегчить распознавание цепей.
  6. Обучение через разбор ошибок: Анализируйте ошибки на реальных схемах и учитесь их исправлять.

Разбор типовых схем, анализ ошибок и использование рекомендаций помогут в эффективном освоении электротехники. Постоянная практика и обращение к стандартам обеспечат уверенное чтение, проектирование и интерпретацию схем любой сложности.

Будущее стандартов обозначения

Эволюция электротехнических стандартов обусловлена развитием технологий, требующих адаптации обозначений и подходов к проектированию. В ближайшем будущем акцент смещается на цифровизацию, виртуализацию и интеграцию новых технологий.

7.1. Влияние новых технологий на графические обозначения

  1. Интеграция умных устройств:
    • Современные технологии, такие как IoT (Интернет вещей), требуют создания новых символов для обозначения умных датчиков, исполнительных устройств и модулей связи.
    • Упрощение и стандартизация обозначений для беспроводных устройств, протоколов передачи данных и облачных сервисов.
  2. Гибридные технологии:
    • Появление гибридных систем, сочетающих элементы электрических, механических и программных компонентов, приведет к необходимости создания комплексных символов.
    • Например, для электромобилей требуются обозначения интегрированных систем управления батареями (BMS), преобразователей и зарядных станций.
  3. Энергетика будущего:
    • Возобновляемые источники энергии (солнечные панели, ветрогенераторы) требуют обозначений, отражающих их особенности.
    • Обозначения аккумуляторов и систем хранения энергии будут дополнены символами для управления зарядкой и разрядкой.

7.2. Переход на цифровые схемы и виртуальные модели

  1. Переход от бумажных к цифровым схемам:
    • Цифровые схемы позволяют моделировать поведение системы в режиме реального времени.
    • Программные инструменты, такие как KiCad, Proteus, AutoCAD Electrical, облегчают создание, редактирование и анализ схем.
  2. Виртуальные модели и симуляции:
    • Виртуальные схемы становятся стандартом, позволяя тестировать устройства без физической сборки.
    • Внедрение дополненной и виртуальной реальности (AR/VR) для визуализации сложных систем и обучения.
  3. Стандарты данных:
    • Единые цифровые форматы данных (например, IEC 61850 для энергосистем) обеспечивают совместимость оборудования и ускоряют разработку.
    • Возможность интеграции метаданных в схемы (например, информация о производителе, технических характеристиках).
  4. Автоматизация проектирования:
    • Искусственный интеллект и машинное обучение начнут создавать оптимальные схемы на основе исходных данных, что минимизирует влияние человеческих ошибок.

Заключение

8.1. Важность правильного использования обозначений для разработки и эксплуатации электрооборудования

  1. Обеспечение ясности и безопасности:
    • Стандартизированные графические обозначения упрощают проектирование, изготовление, эксплуатацию и ремонт электрооборудования.
    • Корректные схемы минимизируют вероятность ошибок и аварий.
  2. Содействие международной интеграции:
    • Единые стандарты позволяют инженерам и производителям по всему миру работать в едином информационном пространстве.
    • Это особенно важно для разработки сложных систем, таких как промышленные установки и энергетические сети.
  3. Поддержка инноваций:
    • Современные стандарты графических обозначений стимулируют внедрение новых технологий, таких как умные сети, электромобили и возобновляемые источники энергии.
  4. Обучение и развитие специалистов:
    • Четкие и понятные схемы помогают молодым инженерам быстрее осваивать электротехнику, а опытным специалистам — эффективно решать сложные задачи.

Стандарты графических обозначений являются основой электротехнического проектирования. Будущее за цифровыми инструментами и виртуальными моделями, которые сделают разработку схем еще более точной, доступной и универсальной.

Литература

  1. Свиридов Ю.П. Обозначения условные буквенно-цифровые и графические на схемах
  2. Сборник. Условные обозначения радиоэлементов на принципиальных схемах
  3. Мошкин В.И. Условные графические и буквенно-цифровые обозначения в схемах

Оцените материал:

5 / 5. Рейтинг: 34

Может подскажете что улучшить?
