ОУ — операционный усилитель

Операционный усилитель (ОУ) — это универсальный функциональный элемент, используемый в современных схемах формирования и преобразования сигналов различного назначения в аналоговой и цифровой технике. Почему операционный усилитель? Потому, что в основном такие усилители применяют для выполнения операций суммирования, дифференцирования, интегрирования и инвертирования сигналов. Они были разработаны как усовершенствованные балансные схемы усиления. Современные ОУ включают десятки, а иногда и тысячи элементов: резисторов, диодов, транзисторов, конденсаторов.

Он был изначально разработан для выполнения математических операций в аналоговых вычислительных машинах. Первый ламповый ОУ был создан в 1942 году, а первый интегральный — mА702, был разработан в 1963 году в Америке. Сейчас же номенклатура их насчитывает тысячи наименований. Так как все они дешевы, это способствует их массовому распространению.

Преобразование сигнала схемой на ОУ определяется свойствами цепей обратных связей и отличается высокой стабильностью и воспроизводимостью. Благодаря практически идеальным характеристикам современных усилителей, реализация различных электронных схем на их основе оказывается значительно проще, чем на дискретных элементах. Чтоб он работал и с положительными и с отрицательными входными сигналами, используют двухполярное питание. Для этого берут два источника постоянного тока, которые подключаются к соответствующим внешним выводам чипа. Принцип отрицательной обратной связи заключается в том, что часть выходного напряжения возвращается через цепь обратной связи ко входу усилителя. И если напряжение обратной связи (ОС) вычитается из входного напряжения, такая обратная связь называется отрицательной (ООС).

Рассмотрим практическую схему усилителя на ОУ. Допустим, входное напряжение изменилось от нуля до некоторого положительного значения Uвх. В первый момент выходное напряжение Uвых, а следовательно, и напряжение обратной связи Uвых также равны нулю. При этом напряжение, приложенное ко входу операционного усилителя, составит Uд = Uвх. Так как это напряжение усиливается усилителем с большим коэффициентом усиления KU, то величина Uвых быстро возрастет до некоторого положительного значения и вместе с ней возрастет также величина Uвых. Это приведет к уменьшению напряжения Uд, приложенного ко входу усилителя.

Тот факт, что выходное напряжение воздействует на входное напряжение, причем так, что это влияние направлено в сторону, противоположную изменениям входной величины и есть проявление отрицательной обратной связи. После достижения устойчивого состояния выходное напряжение ОУ будет равно: Uвых =KUUд =KU(Uвх — Uвых). Решив это уравнение относительно Uвых, получим: K=Uвых /Uвх =KU/(1 + KU)

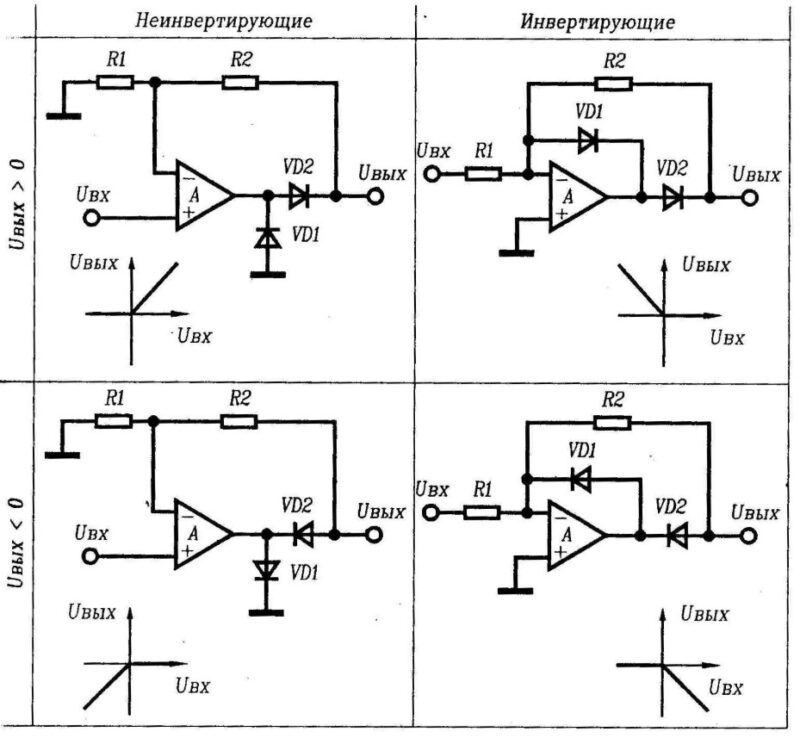

Таким образом, коэффициент усиления ОУ с обратной связью определяется исключительно только обратной связью и почти не зависит от параметров самой микросхемы усилителя. В простейшем случае цепь обратной связи представляет собой обычный делитель напряжения на резисторах. Он работает как линейный усилитель, коэффициент усиления которого определяется только коэффициентом ослабления цепи обратной связи, но если в качестве цепи ОС применяется RC-цепь, то образуется активный фильтр. Включение в цепь ОС диодов и транзисторов, позволяет реализовать нелинейные преобразования сигналов.

Идеальный операционный усилитель должен иметь следующие свойства:

• бесконечно большой дифференциальный коэффициент усиления по напряжению KU=Uвых /(U1 — U2) (у реальных ОУ от 1 тыс. до 100 млн.);
• нулевое напряжение смещения нуля Uсм, т.е. при равенстве входных напряжений выходное напряжение равно нулю (у реальных Uсм, приведенное ко входу, находится в пределах от 5 мкВ до 50 мВ);
• нулевые входные токи (у реальных ОУ от сотых долей пА до единиц мкА);
• нулевое выходное сопротивление (у реальных маломощных от десятков Ом до единиц кОм);
• мгновенный отклик на изменение входных сигналов (у реальных время установления выходного напряжения от единиц наносекунд до сотен микросекунд).
• высокий коэффициент усиления по напряжению, в том числе и по постоянному;
• малый напряжением смещения нуля;
• малые входные токи;
• высокие входные и низкие выходные сопротивления;
• высокий коэффициент ослабления синфазной составляющей.

Вследствие неизбежных паразитных ёмкостей, ОУ по своим частотным свойствам аналогичен фильтру нижних частот высокого порядка. Системы такого рода, имеющие большой коэффициент усиления, при наличии обратной связи склонны к неустойчивости, проявляющейся в том, что даже при отсутствии сигнала на входе системы, на ее выходе существуют колебания определённой амплитуды. Для обеспечения устойчивости схемы, важное место занимает его правильный монтаж. Проводники, соединяющие резисторы ОС с инвертирующим входом, должны иметь минимальную длину, в противном случае, на входе образуется паразитная емкость, которая может составлять 0,5 пФ на миллиметр проводника. Совместно с резисторами ОС она образует дополнительное звено в петле обратной связи, уменьшающее запас устойчивости.

По внутренней схемотехнике их делят на биполярные, биполярно-полевые и на комплементарных полевых транзисторах с изолированным затвором. В биполярно-полевых ОУ полевые транзисторы с управляющим p-n переходом или МОП-транзисторы используются в качестве входных в дифференциальном входном каскаде, за счет чего достигается высокое входное сопротивление и малые входные токи. Большая часть номенклатуры этих микросхем относится к усилителям общего назначения. Это дешевые усилители среднего быстродействия, невысокой точности и малой выходной мощности.

От основ до применения

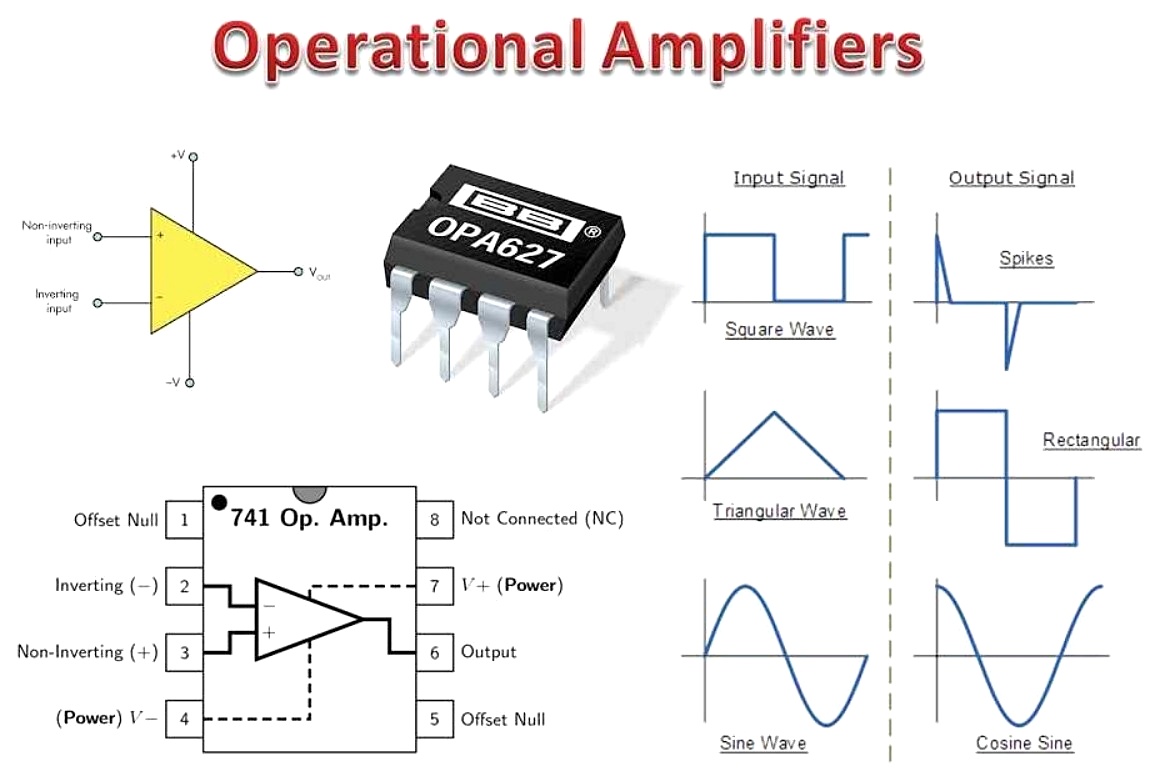

Операционный усилитель — это электронный компонент, который стал неотъемлемой частью современной техники. Его можно встретить в устройствах от простых аудиоусилителей до сложных измерительных систем. Этот универсальный элемент способен усиливать сигналы, фильтровать шумы, генерировать колебания и выполнять множество других задач.

Операционный усилитель представляет собой интегральную схему с высокой степенью усиления. Внутри него скрывается сложная структура, состоящая из транзисторов, резисторов и конденсаторов. Основная задача ОУ — принимать сигналы на входах и выдавать усиленный результат на выходе. Обычно микросхема имеет два входа — инвертирующий и неинвертирующий, а также один выход. Кроме того, для работы требуется источник питания, который может быть однополярным или двухполярным.

Внутреннее устройство включает несколько каскадов. Первый — дифференциальный усилитель, который сравнивает напряжения на входах. Затем сигнал проходит через промежуточные каскады усиления и поступает на выходной каскад, обеспечивающий достаточную мощность. Современные чипы, такие как популярная модель LM358, выполнены на биполярных или полевых транзисторах, что делает их компактными и эффективными.

Понимание структуры важно, чтобы разобраться в возможностях компонента. Например, высокое входное сопротивление позволяет подключать их к источникам слабых сигналов без их искажения, а низкое выходное сопротивление — передавать усиленный сигнал дальше по цепи.

Принцип работы

Работа его основана на усилении разности напряжений между его входами. Если на неинвертирующий вход подать большее напряжение, чем на инвертирующий, выходной сигнал будет положительным. Если наоборот — отрицательным. Коэффициент усиления у идеального ОУ стремится к бесконечности, но в реальных условиях он ограничен и регулируется внешними элементами.

Ключевая особенность ОУ — использование обратной связи. Без нее усилитель работает в открытом режиме, что полезно только для компараторов. Однако с подключением резисторов или других компонентов между выходом и входом можно точно настроить параметры усиления, превратив его в линейный усилитель, фильтр или генератор. Именно обратная связь делает его универсальным инструментом.

Принцип действия прост: разность входных сигналов усиливается в десятки или сотни тысяч раз, а затем передается на выход. Это позволяет ОУ работать с сигналами милливольтового диапазона и выдавать вольты. Такой подход применяется в аудиотехнике, измерительных устройствах и многих других областях.

Идеальный операционный усилитель

В теории часто рассматривают модель идеального ОУ. У такого устройства бесконечный коэффициент усиления, бесконечное входное сопротивление, нулевое выходное сопротивление и полоса пропускания без ограничений. Кроме того, он не вносит шумов и работает мгновенно. Конечно, реальные усилители далеки от этого идеала, но понимание теоретической модели помогает при проектировании схем.

Идеальный ОУ предполагает, что разность напряжений между входами равна нулю при наличии обратной связи. Это правило — основа анализа большинства схем. Например, в инвертирующем усилителе выходное напряжение пропорционально входному, но с противоположным знаком, а коэффициент усиления зависит только от внешних резисторов.

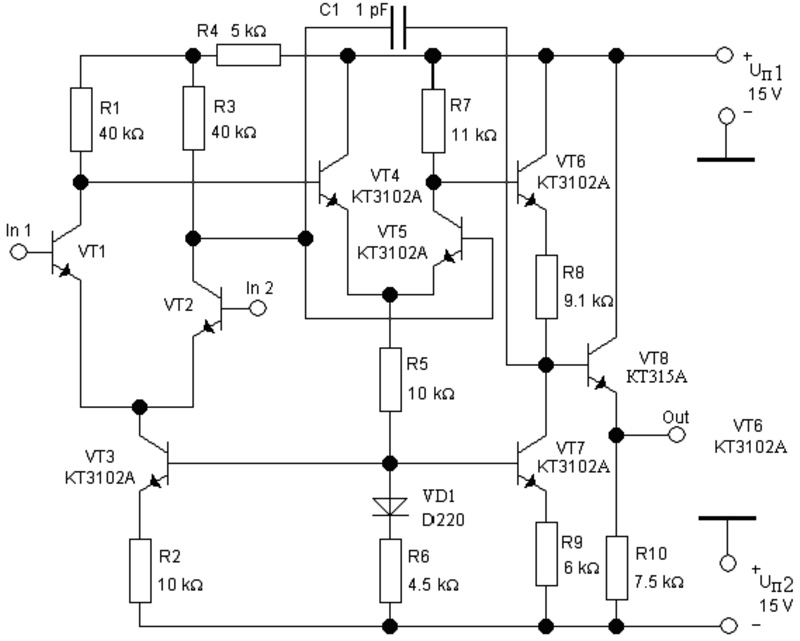

ОУ на транзисторах: базовая основа

Первые усилители собирались вручную из дискретных транзисторов. Сегодня такие схемы редко используются в массовом производстве, но их изучение полезно для понимания работы. Простейший усилитель на транзисторах состоит из дифференциальной пары, которая реагирует на разницу входных сигналов, и выходного каскада для передачи результата.

Современные микросхемы просто миниатюризировали этот подход, добавив дополнительные элементы для повышения стабильности и точности. Например, токовые зеркала внутри ОУ обеспечивают равномерное распределение сигналов, а компенсационные конденсаторы предотвращают нежелательные колебания.

Виды операционных усилителей

Они делятся на множество типов в зависимости от их конструкции и назначения. Есть биполярные ОУ, построенные на биполярных транзисторах, и полевые, использующие MOSFET. Первые отличаются высокой скоростью, вторые — низким энергопотреблением. Также существуют прецизионные усилители для точных измерений, малошумящие для аудио и мощные для управления нагрузками.

Таблица популярных моделей

Модель	Тип	Характеристики	Применение
LM358	Биполярный, двойной	Низкое потребление, шир. диапазон 3–32 В	Датчики, простые усилители
TL081	Полевой (JFET)	Высокое входное сопротивление, низкий шум	Аудио, прецизионные схемы
OP07	Прецизионный	Низкий дрейф, высокая точность	Измерения, инструментальные схемы
LM741	Биполярный	Универсальный, средние параметры	Обучение, базовые проекты
AD797	Малошумящий	Сверхнизкий шум, высокая полоса	Профессиональное аудио
OPA2134	Полевой, двойной	Высокое качество звука, низкие искажения	Аудиофильские усилители
LM393	Компаратор, двойной	Быстрое срабатывание, открытый коллектор	Логические схемы, пороговые устройства

По количеству усилителей в корпусе различают одинарные, двойные (например, LM358) и счетверенные модели. Есть специализированные: компараторы, инструментальные усилители и устройства с программируемым усилением. Выбор зависит от задачи — будь то усиление слабого сигнала или фильтрация высокочастотных помех.

Инвертирующий операционный усилитель

Инвертирующий — одна из самых популярных конфигураций. В этой схеме сигнал подается на инвертирующий вход через резистор, а неинвертирующий вход подключен к земле. Обратная связь создается резистором между выходом и инвертирующим входом. Выходное напряжение получается пропорциональным входному, но с обратным знаком.

Коэффициент усиления в такой схеме равен отношению сопротивлений двух резисторов. Это делает инвертирующий усилитель простым и предсказуемым в настройке. Его часто используют в микшерах, фильтрах и устройствах обработки сигналов.

Неинвертирующий операционный усилитель

В отличие от инвертирующего, неинвертирующий усиливает сигнал без изменения его полярности. Входной сигнал подается на неинвертирующий вход, а обратная связь идет через делитель напряжения с выхода на инвертирующий вход. Коэффициент усиления здесь всегда больше единицы и также зависит от резисторов.

Эта схема ценится за высокое входное сопротивление, что позволяет подключать источники с малой мощностью без потерь. Ее применяют в буферных усилителях и системах, где важно сохранить форму сигнала.

Дифференциальный операционный усилитель

Он усиливает разность напряжений между двумя входами, игнорируя общий уровень сигнала. Это делает его идеальным для измерений, где нужно выделить полезный сигнал на фоне помех. Схема включает резисторы на обоих входах и обратную связь, обеспечивая точное усиление разности.

Такие усилители используются в мостовых схемах, датчиках и медицинской аппаратуре. Их преимущество — способность подавлять синфазные помехи, что критично в сложных условиях.

Онлайн калькулятор

Характеристики и параметры

Каждый чип обладает набором параметров, определяющих его возможности. Среди них — коэффициент усиления, входное и выходное сопротивление, полоса пропускания, уровень шумов и скорость нарастания выходного сигнала. Эти показатели указаны в datasheet и помогают выбрать подходящую модель для проекта. Например, для аудиоприменений важен низкий уровень шумов, а для быстродействующих схем — высокая скорость нарастания. Понимание характеристик позволяет избежать ошибок при проектировании.

Коэффициент усиления операционного усилителя

Коэффициент усиления (или gain) — это величина, показывающая, во сколько раз микросхема увеличивает входной сигнал. В открытом режиме он может достигать сотен тысяч, но в реальных схемах с обратной связью его задают внешними элементами. Например, в инвертирующем усилителе gain равен -R2/R1, где R2 и R1 — резисторы обратной связи и входа. Этот параметр критичен для точности работы. Слишком большое усиление может привести к насыщению, а слишком малое — к потере сигнала.

Напряжение операционного усилителя

Напряжение играет ключевую роль в работе ОУ. Входное напряжение — это сигнал, который нужно усилить, обычно в диапазоне микровольт или милливольт. Выходное напряжение ограничено питанием: например, при ±15 В питания ОУ не выдаст больше этих значений. Питание же может быть однополярным (0…+V) или двухполярным (±V).

Важно учитывать входной диапазон: если сигнал выходит за пределы, чип перестает работать корректно. Это особенно актуально для датчиков и аналоговых цепей.

Частота операционного усилителя

Частотные характеристики определяют, насколько хорошо он справляется с сигналами разных частот. Одним из ключевых параметров здесь является полоса пропускания — диапазон частот, в котором усиление остается стабильным. У идеального ОУ она бесконечна, но в реальности ограничена внутренними емкостями и сопротивлениями микросхемы.

Полоса пропускания связана с коэффициентом усиления через произведение усиления на частоту (Gain-Bandwidth Product, GBP). Например, если GBP составляет 1 МГц, то при усилении 100 полоса будет 10 кГц. Это важно учитывать при проектировании фильтров или усилителей для высокочастотных сигналов. Для аудиоприменений, где частоты редко превышают 20 кГц, подойдут даже простые модели вроде LM358, а вот для радиочастотных схем нужны специализированные ОУ.

Частотные ограничения также влияют на скорость нарастания сигнала (slew rate) — параметр, показывающий, как быстро выходное напряжение может изменяться. Низкая скорость нарастания приводит к искажениям на высоких частотах, что заметно в генераторах или усилителях мощности.

Сопротивление входа и выхода

Сопротивление ОУ делится на входное и выходное, и оба параметра существенно влияют на его работу.

• Входное сопротивление определяет, насколько сильно усилитель нагружает источник сигнала. У идеального ОУ оно бесконечно, а в реальных моделях достигает мегаомов или даже гигаомов (например, у полевых транзисторов). Это позволяет подключать чип к слабым источникам, таким как датчики, без потерь точности.
• Выходное сопротивление, наоборот, должно быть минимальным — обычно десятки или единицы ом. Это гарантирует, что усиленный сигнал передается на следующую ступень схемы с минимальными искажениями. В схемах с обратной связью выходное сопротивление становится еще ниже, что повышает эффективность.

Понимание этих параметров помогает правильно подобрать микросхему для задачи. Например, для буферного усилителя нужно высокое входное и низкое выходное сопротивление, а для мощных нагрузок — способность выдавать достаточный ток.

Схемы и подключение

Схемы с операционными усилителями — это основа их практического применения. Самая простая конфигурация включает сам ОУ, источник питания и несколько внешних компонентов, таких как резисторы или конденсаторы. Базовые схемы делятся на инвертирующие, неинвертирующие и дифференциальные, каждая из которых решает свою задачу.

Например, инвертирующая схема состоит из двух резисторов: один соединяет входной сигнал с инвертирующим входом, второй — выход с этим же входом для обратной связи. Неинвертирующая использует делитель напряжения между выходом и землей, подключенный к инвертирующему входу. Эти конфигурации настолько распространены, что их изучают даже на первых курсах электроники.

Сложные схемы могут включать конденсаторы для фильтрации, операционные усилители в каскадном соединении или даже дополнительные элементы для создания генераторов. Главное — правильно рассчитать компоненты, чтобы добиться нужного результата.

Входы и выходы ОУ

У типичного ОУ два входа: инвертирующий (обозначен «−») и неинвертирующий («+»). Разница напряжений между ними определяет выходной сигнал. Инвертирующий вход используется для схем с изменением полярности, а неинвертирующий — для усиления без инверсии. Входы обладают высоким сопротивлением, что минимизирует влияние на источник сигнала.

Выход ОУ — это точка, куда поступает усиленный сигнал. Его характеристики зависят от питания и нагрузки. Например, при питании ±12 В выходное напряжение не превысит этих пределов, а при большой нагрузке может потребоваться усилитель с высокой выходной мощностью. Некоторые ОУ, такие как модели для аудио, оптимизированы для работы с низкоомными нагрузками, вроде динамиков.

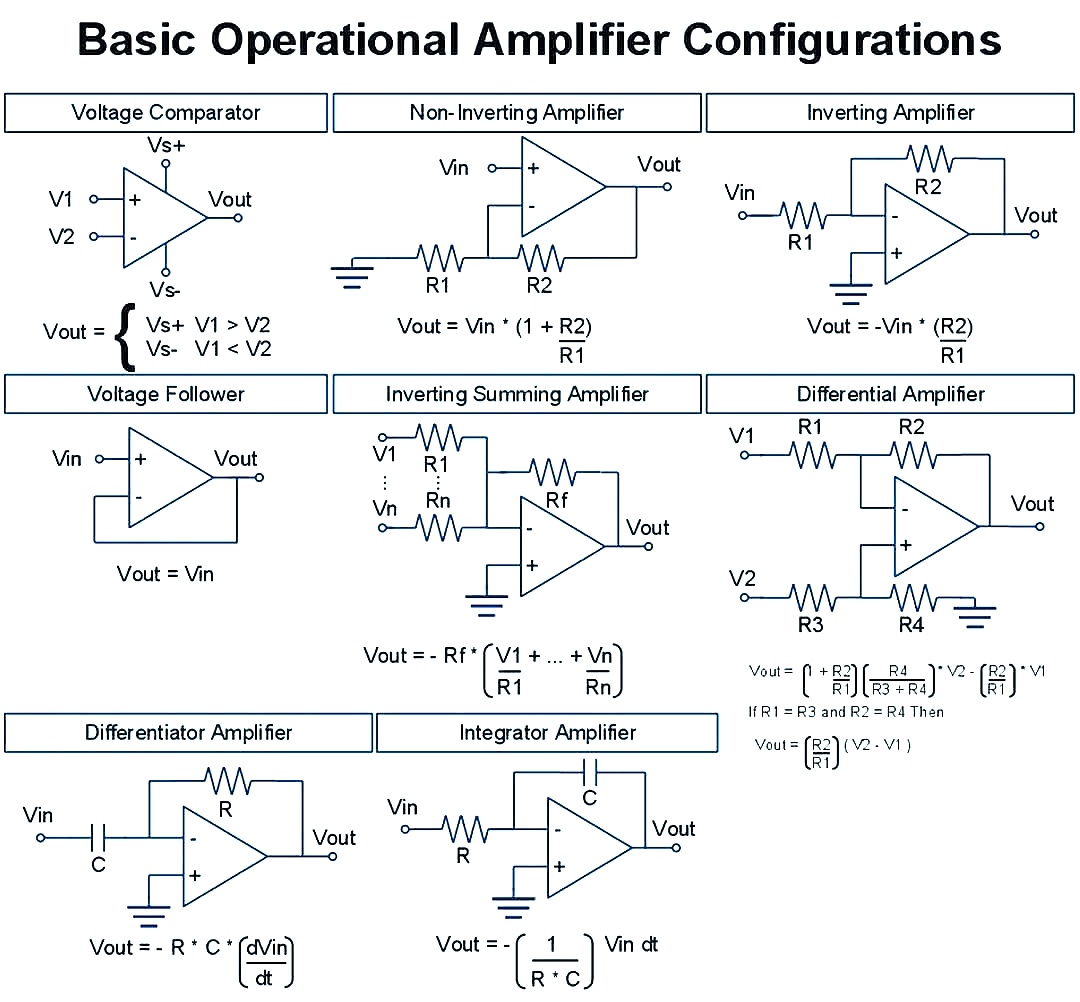

Существует множество способов подключения ОУ, и каждый подходит для определенной цели. Помимо базовых инвертирующей и неинвертирующей конфигураций, популярны следующие варианты:

• Сумматор: объединяет несколько входных сигналов в один с помощью резисторов на инвертирующем входе.
• Компаратор: сравнивает два напряжения и выдает высокий или низкий уровень на выходе без обратной связи.
• Интегратор: использует конденсатор в обратной связи для накопления сигнала во времени.

Каждая схема требует точного подбора компонентов. Например, в фильтрах конденсаторы и резисторы задают частотный диапазон, а в генераторах — частоту колебаний.

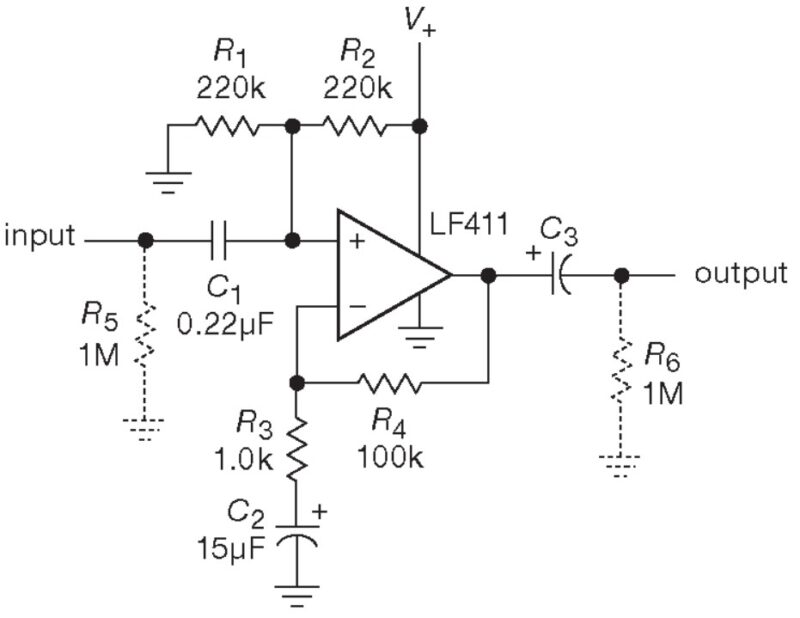

Подключение операционного усилителя

Чтобы подключить ОУ, нужно выполнить несколько шагов. Сначала определяется источник питания: однополярное (например, 0…+5 В) или двухполярное (±15 В). Затем подключаются входные сигналы и элементы обратной связи. Например, для неинвертирующего усилителя:

1. Подайте питание на выводы V+ и V− микросхемы.
2. Подключите входной сигнал к неинвертирующему входу.
3. Соедините инвертирующий вход с землей через резистор, а с выходом — через другой резистор для обратной связи.

Важно проверить распиновку микросхемы в datasheet, чтобы не перепутать выводы. Также рекомендуется добавить развязывающие конденсаторы (0.1 мкФ) около выводов питания для защиты от помех.

Питание этих микросхем

Питание — критический аспект работы. Однополярное питание подходит для простых схем, где сигналы не выходят за положительный диапазон. Например, при питании от 5 В ОУ может усиливать сигналы от 0 до почти 5 В. Двухполярное питание (±12 В или ±15 В) позволяет работать с сигналами, меняющими полярность, что важно для аудио или аналоговых вычислений.

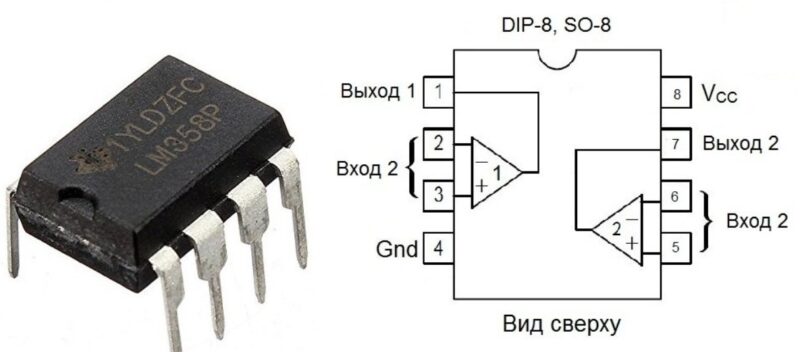

Некоторые модели, вроде LM358, поддерживают широкий диапазон напряжений питания, что делает их универсальными. Однако превышение допустимого напряжения или неправильная полярность могут вывести микросхему из строя, поэтому всегда проверяйте спецификации.

Режимы работы и применение

Микросхемы функционируют в двух основных режимах: линейном и нелинейном. В линейном режиме выходной сигнал пропорционален входному, что достигается с помощью обратной связи. Это основа для усилителей, фильтров и сумматоров. В нелинейном режиме ОУ работает как компаратор или генератор, где обратная связь либо отсутствует, либо настроена для создания колебаний.

Переключение между режимами зависит от схемы. Например, подключение резистора и конденсатора в обратной связи превращает ОУ в интегратор, а отсутствие обратной связи делает его компаратором. Гибкость режимов — одно из главных преимуществ этого компонента.

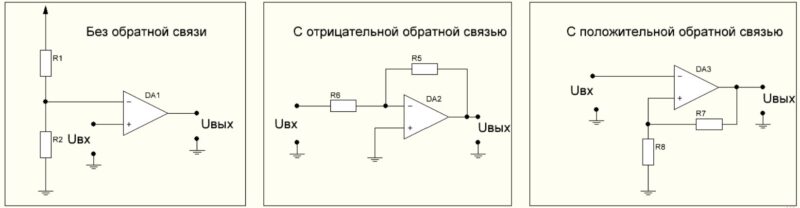

Усилитель с обратной связью

Обратная связь — это подключение части выходного сигнала обратно на вход, что позволяет контролировать усиление и стабильность. В отрицательной обратной связи (наиболее распространенной) сигнал с выхода подается на инвертирующий вход, уменьшая общий коэффициент усиления, но повышая точность и линейность.

Положительная обратная связь, наоборот, усиливает сигнал до предела и используется в генераторах. Например, схема с резистором и конденсатором в положительной обратной связи создает синусоидальные колебания. Понимание обратной связи — ключ к проектированию любых схем с ОУ.
