Что такое переменный резистор

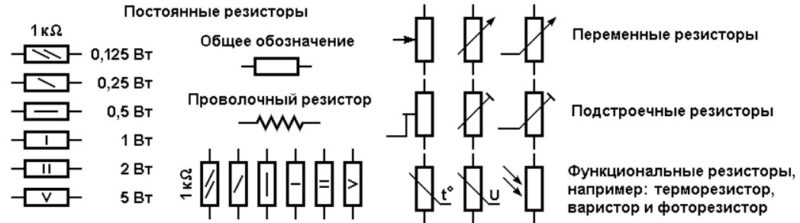

Переменные резисторы (или потенциометры) — это компоненты электронной и электрической схемы, которые используются для регулировки сопротивления. В отличие от обычных резисторов, которые имеют постоянное значение сопротивления, переменные резисторы позволяют изменять сопротивление в пределах заданного диапазона, что делает их необходимыми для многих регулируемых параметров в схемах. Другой их тип — подстроечные, которые регулируют только при настройке схемы на производстве.
Переменные резисторы могут быть использованы для управления различными электрическими параметрами, такими как напряжение, ток, сопротивление, громкость в аудиосистемах, а также для стабилизации работы различных электронных устройств.
Зачем они используются
Переменные резисторы часто используются в качестве регуляторов в различных устройствах. Их основная функция заключается в обеспечении контроля за сопротивлением в цепи, что позволяет:
- Регулировать уровень сигнала в аудио- и видеосистемах (например, в качестве регулировки громкости или яркости).
- Настройка сопротивления в электрических цепях, что важно для точных измерений и создания стабильных условий работы.
- Управление различными параметрами, такими как частота, скорость или температура, в зависимости от конструкции устройства.
- Обеспечение точности настройки в радиоаппаратуре, лабораторном оборудовании и других специализированных устройствах.
Основные области применения
Переменные резисторы находят применение в самых разных областях, таких как:
- Электроника и радиотехника: в схемах регулировки громкости, частоты, яркости и других параметров.
- Автомобильная промышленность: для управления различными устройствами, такими как световые сигналы, система климат-контроля.
- Медицинская техника: для настройки чувствительности и других параметров аппаратов.
- Автоматизация и управление: в системах регулирования температуры, скорости, освещенности и т.д.
- Энергетика: для настройки параметров работы трансформаторов, стабилизаторов и других устройств.
Определение переменного резистора
Переменный резистор — это резистор, сопротивление которого можно изменять вручную или автоматически. Обычно он состоит из проводящего материала с регулируемым контактом, который перемещается вдоль него. Это позволяет изменять длину проводящего пути и, соответственно, сопротивление. Переменные резисторы часто используются в виде потенциометров, которые включаются в цепь для изменения напряжения или тока в зависимости от положения регулировочного элемента.
Принцип работы переменного резистора заключается в изменении сопротивления при изменении положения регулировочного контакта. Внутри резистора находится проводящий слой, обычно из углерода или металла, на который воздействует подвижный контакт (или щетка). Когда этот контакт перемещается вдоль сопротивляющего слоя, изменяется длина пути прохождения тока, что приводит к изменению сопротивления.
Существует два типа переменных резисторов:
- Однооборотные — они позволяют изменять сопротивление на определенный угол вращения.
- Многооборотные — в этих резисторах перемещение контакта происходит по несколько оборотов, что позволяет точнее регулировать сопротивление.

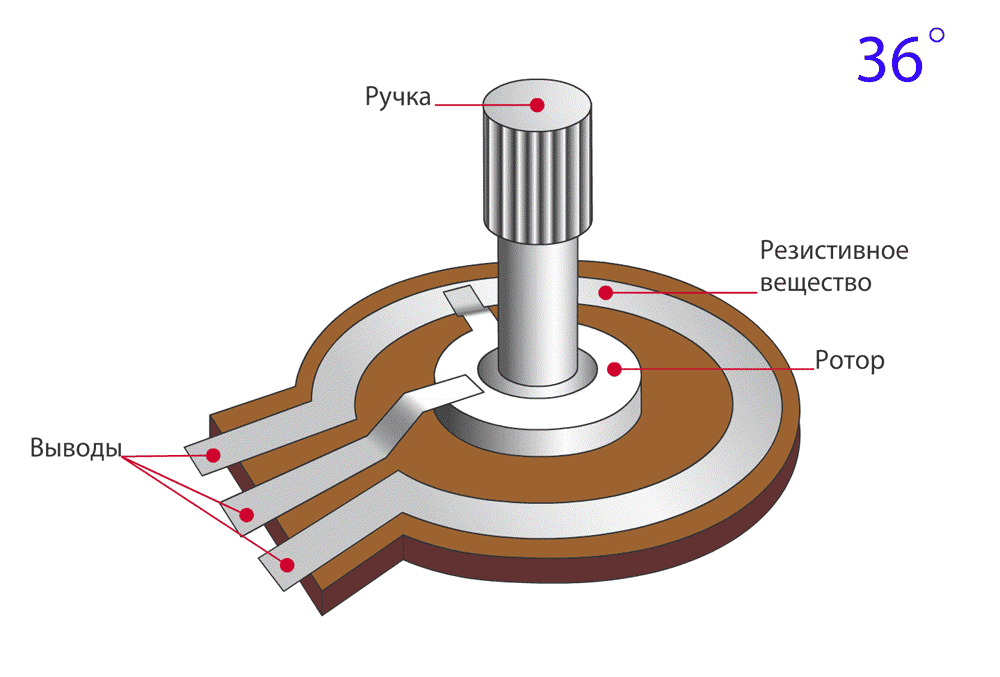

Принцип изменения сопротивления
Изменение сопротивления в переменном резисторе происходит за счет того, что контакт перемещается по резистивной дорожке, что влияет на ее длину. Чем больше длина дорожки, тем выше сопротивление. Обратное также верно: чем меньше длина участка, через который проходит ток, тем ниже сопротивление. Это изменение сопротивления позволяет регулировать различные параметры в цепи, такие как напряжение, ток или мощность, в зависимости от конструкции устройства, в которое встроен резистор.
Преимущества переменных резисторов включают их способность точного регулирования и универсальность в различных приложениях.

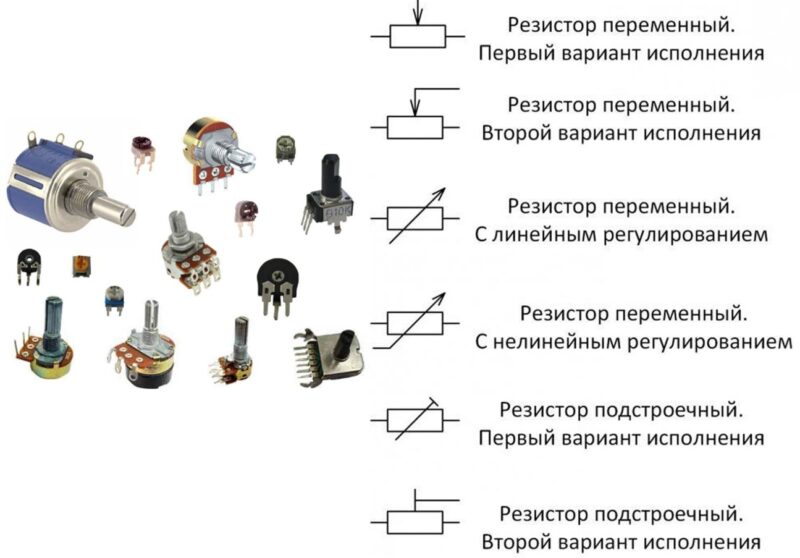

Виды переменных резисторов
Переменные резисторы бывают различных типов, которые различаются по конструкции, принципу работы и области применения. Рассмотрим основные виды переменных резисторов.
Переменные резисторы с выключателем
Переменные резисторы с выключателем объединяют функции резистора и выключателя в одном устройстве. Это позволяет не только изменять сопротивление в цепи, но и полностью разрывать цепь при необходимости. Такой резистор часто используется в технике, где необходимо совмещение регулировки параметров и возможность полного отключения устройства или компонента.
- Применение: широко используется в различных электронных устройствах, таких как аудиоаппаратура, где регулировка громкости и возможность включения/выключения устройства необходимы в одном компоненте.
Двойные (сдвоенные) переменные резисторы
Двойные или сдвоенные переменные резисторы имеют два резистивных элемента, которые регулируются одновременно. Обычно такие резисторы используются в случаях, когда необходимо управлять двумя параметрами одновременно, например, при регулировке двух каналов в аудиосистемах или в различных измерительных и управляющих устройствах.
- Применение: часто используются в схемах, где требуется управление двумя различными электрическими параметрами с помощью одного устройства, например, в стереоусилителях или системах автоматической регулировки.
Многооборотные переменники
Многооборотные переменные резисторы отличаются тем, что их регулировка осуществляется за несколько оборотов (обычно от 5 до 10). Это позволяет точно настраивать сопротивление в цепи с высокой точностью. Такие резисторы используются там, где необходима детальная настройка сопротивления и высокая стабильность работы.
- Применение: часто используются в точных измерительных устройствах, лабораторных приборах и научной аппаратуре, где важна высокая точность и плавность изменения сопротивления.
Проволочные переменные резисторы
Проволочные переменные резисторы представляют собой резисторы с проводящей проволокой, намотанной на диэлектрический сердечник. Это один из самых распространенных типов переменных резисторов, который обладает хорошей стабильностью и долговечностью.
- Применение: проволочные переменные резисторы используются в технике, где важны высокая нагрузочная способность и стабильность работы, например, в силовых цепях и усилителях.
Резисторы с конденсатором
Резисторы с конденсатором часто используются в схемах, где необходимо объединить функции изменения сопротивления и емкости для улучшения работы устройства. В таких устройствах резистор и конденсатор работают совместно для создания нужных характеристик в цепи, таких как фильтрация сигналов или настройка частотных характеристик.
- Применение: используется в фильтровальных схемах, генераторах, а также в устройствах для коррекции частотных характеристик.
Эти различные виды переменных резисторов позволяют использовать их в самых разных областях, от аудиотехники до сложных научных и измерительных приборов, где требуется точная настройка и контроль параметров.
Характеристики переменных резисторов
Переменные резисторы, как и другие компоненты электрических цепей, имеют ряд характеристик, которые определяют их рабочие параметры и область применения. Важно понимать эти характеристики для правильного выбора и использования резисторов в различных схемах.
Мощность резистора
Мощность переменного резистора — это способность резистора рассеивать электрическую мощность, преобразующуюся в тепло, без повреждения. Мощность измеряется в ваттах (Вт) и зависит от того, какой ток проходит через резистор и какой у него номинал сопротивления. Резисторы с более высоким номиналом мощности обычно применяются в цепях с высокими токами. Более подробно читайте по ссылке.
- Применение: при проектировании схем нужно учитывать мощность резистора, чтобы предотвратить перегрев и повреждение устройства. Например, в высоковольтных схемах или устройствах с большим током используются резисторы с высокой мощностью.
Определение сопротивления такого резистора
Сопротивление переменного резистора меняется в зависимости от его регулировки. Это позволяет контролировать электрические параметры цепи, например, напряжение, ток или мощность. Сопротивление резистора измеряется в омах (Ω). Обычно на корпусе резистора указан диапазон сопротивления, который можно получить при регулировке.
- Применение: настройка сопротивления используется для регулировки яркости ламп, громкости в аудиосистемах или в качестве управляющего элемента в различных электронных устройствах.
Устойчивость к температурным колебаниям
Переменные резисторы должны быть устойчивыми к изменениям температуры, поскольку их характеристики могут изменяться с температурой. Температурный коэффициент сопротивления показывает, насколько изменяется сопротивление резистора при изменении температуры на 1 градус Цельсия.
- Применение: в устройствах, работающих при различных температурах (например, в уличных или промышленно-технических системах), важно выбирать резисторы с низким температурным коэффициентом для стабильной работы.
Индуктивность и реактивность
Переменные резисторы могут обладать индуктивностью, особенно если их конструкция включает катушки проволоки. Индуктивность влияет на реактивное сопротивление (реактивность), которое в свою очередь влияет на работу цепи переменного тока. Это сопротивление зависит от частоты переменного тока.
- Применение: резисторы с высокой индуктивностью используются в схемах, где важна фильтрация или изменение фазового сдвига переменного тока. В таких схемах переменные резисторы часто используются в сочетании с конденсаторами или индукторами для создания желаемых частотных характеристик.
Характеристика и маркировка
Характеристика переменного резистора включает в себя его номинальное сопротивление, рабочее напряжение, мощность, температурный коэффициент и другие параметры. Маркировка резисторов, как правило, указывает эти характеристики. Например, на резисторе могут быть указаны следующие данные:
- Номинальное сопротивление: диапазон, в котором резистор может регулироваться.
- Мощность: максимальная мощность, которую резистор может рассеивать.
- Температурный коэффициент: как изменяется сопротивление при изменении температуры.
Маркировка переменных резисторов часто выглядит как код, состоящий из цифр и букв, которые указывают на его сопротивление, мощность и другие особенности. Например, «10kΩ 0.5W» означает, что резистор имеет сопротивление 10 кОм и номинальную мощность 0.5 ватта.
- Применение: маркировка важна для правильного выбора резистора в соответствии с требованиями схемы, где важны точность, мощность и устойчивость к изменениям температуры.
Эти характеристики важны для правильного использования переменных резисторов в различных электрических и электронных цепях. Правильный выбор резистора, соответствующего характеристикам, помогает обеспечить стабильную работу устройства и предотвращает повреждения из-за перегрева или неправильной настройки.
Таблица с основными характеристиками переменных резисторов:
| Характеристика | Описание |
|---|---|
| Мощность | Максимальная мощность, которую резистор может безопасно рассеивать, обычно измеряется в ваттах (Вт). |
| Сопротивление | Диапазон сопротивлений, которые можно установить с помощью переменного резистора (например, 1 Ом до 10 МΩ). |
| Тип контакта | Способ подключения резистора: одиночный контакт или сдвоенный, с возможностью регулировки через рычаг или рукоятку. |
| Точность | Степень точности, с которой можно изменять сопротивление. Указывается в процентах от номинального значения. |
| Температурный коэффициент | Изменение сопротивления с изменением температуры, обычно измеряется в части на миллион на градус (ppm/°C). |
| Рабочее напряжение | Максимальное напряжение, которое резистор может выдержать при определенной мощности. |
| Реактивность/индуктивность | Характеристика, которая важна для работы в переменных цепях. Измеряется в Генри (H). |
| Материал корпуса | Материалы, из которых изготовлены резисторы (например, керамика, углерод, металлокерамика). |
| Тип резистора | Виды резисторов, такие как потенциометры, реостаты, многооборотные и сдвоенные резисторы. |
| Размер и форма | Важные параметры для установки резистора в схему, обычно зависят от его назначения и мощности. |
| Устойчивость к механическим повреждениям | Резисторы могут иметь защитные покрытия или бути прочными для использования в условиях повышенной нагрузки. |
| Коэффициент шума | Уровень шума, который резистор может генерировать в схемах, например, в аудио или радио. |
| Номинальная величина сопротивления | Значение сопротивления, которое обычно указывается на резисторе в маркировке. |
| Максимальная температура эксплуатации | Температура, при которой резистор может работать без потери своих характеристик. |
Применение переменных резисторов
Переменные резисторы нашли широкое применение в различных областях электроники и электротехники благодаря своей способности изменять сопротивление в зависимости от внешнего воздействия. Это позволяет гибко регулировать электрические параметры цепей, такие как напряжение, ток и мощность. Рассмотрим основные области их применения.
Использование в цепях переменного сигнала
Переменные резисторы активно применяются в цепях переменного сигнала для регулировки различных параметров цепи. В таких цепях переменные резисторы используются для управления уровнем тока, напряжения или мощности. С их помощью можно изменять сопротивление в ответ на изменения внешних условий или в процессе работы устройства.
- Применение: переменные резисторы могут использоваться в фильтрах, амплитудных модуляторах, и других устройствах, где требуется регулировка параметров переменного тока.
Применение в схемах регулировки напряжения и тока
Одним из самых распространенных применений переменных резисторов является регулировка напряжения и тока в различных схемах. Например, они могут быть использованы в источниках питания, где их использование позволяет точно настраивать выходное напряжение. В схемах регулировки тока переменные резисторы используются для изменения значения сопротивления, что напрямую влияет на величину тока в цепи.
- Применение: переменные резисторы могут использоваться в стабилизаторах напряжения, в цепях постоянного тока (DC) и переменного тока (AC), а также в устройствах для плавного регулирования мощности и яркости осветительных приборов.
Применение для регулировки громкости
Переменные резисторы часто используются в качестве потенциометров для регулировки громкости в аудиосистемах. В таких устройствах переменный резистор используется для изменения сопротивления в цепи сигнала, что позволяет уменьшать или увеличивать амплитуду звукового сигнала, поступающего на усилитель.
- Применение: такие резисторы встречаются в радиоприемниках, усилителях, музыкальных инструментах и других аудиоустройствах. Это позволяет пользователю легко контролировать громкость звука.
Таким образом, переменные резисторы являются важными компонентами в различных областях электротехники и электроники, обеспечивая точную настройку и регулировку электрических параметров, таких как напряжение, ток, и громкость, что делает их незаменимыми в устройствах с динамическим изменением этих характеристик.
Маркировка переменных резисторов
В старой российской системе буквенно-цифровых обозначений переменных резисторов указывают:
- тип изделия – СП;
- первая цифра – вид материала и способ производства;
- вторая – номер регистрации.
Маркировка по материалу и способу производства:
- 1 – непроволочные тонкослойные с углеродом и бороуглеродом;
- 2 – непроволочные тонкослойные с металлической пленкой и металлооксидами;
- 3 – непроволочные композитные пленочные;
- 4 – непроволочные композитные объемные;
- 5 – из проволоки;
- 6 – непроволочные тонкослойные металлизованные.
На сегодня система маркировки выглядит следующим образом:
- тип – РП;
- первая цифра – разновидность резистивного элемента (1 – непроволочный, 2 – из проволоки или металлической фольги);
- вторая цифра – номер регистрации типа устройства;
- номинальное сопротивления – главный элемент маркировки;
- год выпуска;
- тип функциональной характеристики;
- буква, обозначающая величину допустимого отклонения от номинального значения.
Вот таблица с кодировкой для маркировки зарубежных современных переменных резисторов, которая помогает интерпретировать числовые и буквенные коды для определения их характеристик:
| Маркировка/Кодировка | Значение |
|---|---|
| Первая цифра | Значение первой цифры сопротивления (в Омах) (например, 1 — 10, 2 — 100 и т. д.) |
| Вторая цифра | Значение второй цифры сопротивления (в Омах) |
| Третья цифра | Множитель для полученного значения сопротивления (например, 1 — умножить на 10, 2 — умножить на 100 и т. д.) |
| Код мощности | Мощность, в которой работает резистор (например, W для ватт) |
| Код точности | Процентная погрешность в значении сопротивления (например, ±1%, ±5%) |
| Код температуры | Температурный коэффициент, указывающий, как изменяется сопротивление при изменении температуры (ppm/°C) |
| Цветовая кодировка | Используется для обозначения значения сопротивления и погрешности с помощью цветных полос на резисторе |
Пример кодировки переменного резистора:
- 10kΩ ± 5%
- 10 — 10 Ом (сопротивление)
- k — множитель (умножить на 1000)
- Ω — обозначение сопротивления
- ±5% — погрешность в 5%
| Цветовая кодировка | Число | Цвет | Значение |
|---|---|---|---|
| 1-й цвет | 1-9 | Черный | 0 |
| 2-й цвет | 1-9 | Коричневый | 1 |
| 3-й цвет | 1-9 | Красный | 2 |
| 4-й цвет | 1-9 | Оранжевый | 3 |
| 5-й цвет | 1-9 | Желтый | 4 |
| 6-й цвет | 1-9 | Зеленый | 5 |
| 7-й цвет | 1-9 | Голубой | 6 |
| 8-й цвет | 1-9 | Фиолетовый | 7 |
| 9-й цвет | 1-9 | Серый | 8 |
| 10-й цвет | 1-9 | Белый | 9 |
Эта кодировка помогает быстро и точно определить характеристики резистора, его номинал, погрешности и прочие параметры для корректной работы в различных цепях.
Как его выбрать и подключить
Переменные резисторы являются важными компонентами в электронике и электротехнике, и их правильный выбор и подключение играют ключевую роль в обеспечении стабильной работы схемы. В этом разделе мы рассмотрим, как правильно выбрать переменный резистор и подключить его в различные типы цепей, включая сложные схемы с конденсаторами и несколько резисторов. При выборе переменного резистора необходимо учитывать несколько факторов, чтобы он соответствовал требованиям вашей схемы. Вот ключевые моменты, на которые следует обратить внимание:
- Номинальное сопротивление: Выберите резистор с сопротивлением, которое соответствует требованиям схемы. Оно должно быть в пределах ожидаемой нагрузки и диапазона изменения сопротивления. Например, для регулировки громкости может быть использован резистор с диапазоном от 1 Ом до 100 кОм.
- Мощность: Убедитесь, что резистор выдержит необходимую мощность. Мощность резистора определяется как произведение квадрата тока и сопротивления. Если резистор перегреется из-за слишком высокой мощности, это может привести к его повреждению.
- Тип и форма: В зависимости от типа схемы, выберите нужный тип резистора. Например, для регулировки громкости в аудиосистемах часто используют потенциометры, а для настройки частоты в фильтрах — многооборотные резисторы.
- Размеры и монтаж: Размер резистора должен быть совместим с размерами устройства или схемы, где он будет установлен. Также нужно выбрать подходящий способ монтажа — для платы или для монтажа на панель.
- Толерантность: Обратите внимание на толерантность резистора — отклонение фактического сопротивления от номинального значения. Важность этого параметра зависит от точности, которую вы хотите достичь в своей цепи.
Как подключить такой резистор в цепь
Подключение переменного резистора в цепь зависит от его назначения и типа схемы. Вот основные способы подключения:
- Резистор в качестве делителя напряжения: Один из самых простых способов использования переменного резистора — подключить его в цепь в виде делителя напряжения. В этом случае резистор включается между источником питания и нагрузкой, а его подвижный контакт используется для регулировки выходного напряжения.
- Подключение: Один конец резистора подключается к источнику питания, а второй — к нагрузке или заземлению. Подвижный контакт (переменный вывод) соединяется с точкой, где нужно регулировать напряжение.
- Резистор в цепи с регулируемым током: Если необходимо регулировать ток, резистор подключается последовательно с нагрузкой. Изменяя сопротивление, можно изменять ток, проходящий через цепь.
- Подключение: Резистор подключается между источником питания и нагрузкой. Регулировка сопротивления позволяет изменять ток, протекающий через нагрузку.
Подключение переменников с конденсатором
В некоторых схемах переменные резисторы используются в сочетании с конденсаторами. Это особенно актуально для регулировки частотных характеристик в фильтрах или для настройки работы осцилляторов.
- Конденсатор в цепи с переменным резистором: Конденсатор и переменный резистор могут быть подключены как в серию, так и параллельно для изменения частоты в резонансных цепях или фильтрах.
- Подключение: Конденсатор и резистор могут быть соединены последовательно для создания RC-фильтра (фильтр низких или высоких частот). Переменный резистор в этой цепи позволяет изменять частоту среза фильтра.
- Применение в осцилляторах: В цепях генераторов и осцилляторов переменные резисторы и конденсаторы часто используются для точной настройки частоты колебаний.
- Подключение: В генераторных цепях переменный резистор может быть соединен с конденсатором в колебательном контуре, что позволяет изменять частоту сигнала.
Как соединить несколько штук
В некоторых схемах требуется подключить несколько переменных резисторов для достижения более точной регулировки или для изменения различных параметров цепи. Вот несколько вариантов подключения:
- Последовательное соединение: Переменные резисторы можно соединять последовательно для увеличения диапазона изменения сопротивления. В этом случае общий ток будет зависеть от суммы сопротивлений каждого из резисторов.
- Подключение: В цепи несколько резисторов подключаются один за другим, так что ток будет проходить через каждый резистор поочередно.
- Параллельное соединение: Если требуется изменить общую проводимость цепи, можно соединить резисторы параллельно. Это уменьшает общее сопротивление.
- Подключение: Все один из выводов каждого резистора подключается к одной точке цепи, а другие — к общей точке. Параллельное соединение переменных резисторов позволяет регулировать общее сопротивление, но при этом каждый из них будет оказывать свое влияние на цепь.
Правильный выбор и подключение переменного резистора обеспечивает стабильную и эффективную работу вашей схемы. Важно учитывать не только номинальное сопротивление и мощность, но и другие параметры, такие как индуктивность, реактивность и устойчивость к температурным колебаниям, чтобы гарантировать надежную эксплуатацию устройства.
Где купить переменные резисторы
Переменные резисторы можно купить в специализированных магазинах электроники, а также на онлайн-ресурсах, где представлен широкий выбор компонентов для различных схем и устройств. Чтобы не ошибиться в выборе и приобрести качественный продукт, важно учитывать несколько факторов.
Магазины и онлайн-ресурсы
- Специализированные магазины электроники: В большинстве крупных городов есть магазины, специализирующиеся на продаже электроники и комплектующих для радиолюбителей. Такие магазины часто имеют широкий ассортимент переменных резисторов различных типов, включая потенциометры, реостаты и другие виды.
- Онлайн-магазины и маркетплейсы: В интернете можно найти множество платформ, которые продают резисторы и другие электронные компоненты. Они могут предлагать более удобный способ покупки с доставкой на дом. Примеры онлайн-ресурсов:
- AliExpress — международная торговая площадка с большим выбором.
- RS Components — известный интернет-магазин с доставкой по многим странам.
- Digi-Key — крупный онлайн-дистрибьютор с ассортиментом для профессионалов и любителей.
- Mouser Electronics — еще один надежный ресурс для заказа компонентов.
- Местные магазины радиодеталей: Помимо крупных онлайн-платформ, стоит обратить внимание на местные магазины радиодеталей, которые часто имеют значительный ассортимент.
Советы по покупке (на что обратить внимание)
- Надежность продавца: Перед покупкой убедитесь в надежности онлайн-магазина или продавца. Читайте отзывы других покупателей и обращайте внимание на рейтинг.
- Диапазон сопротивления: Убедитесь, что выбранный резистор имеет нужный диапазон сопротивления для вашей схемы. Например, для регулировки громкости вам может понадобиться резистор от 1 Ом до 100 кОм.
- Мощность: Выберите резистор, который способен выдержать мощность, необходимую для работы вашей схемы. Убедитесь, что указанная мощность резистора соответствует характеристикам цепи.
- Тип резистора: Прежде чем заказать, убедитесь, что выбранный резистор соответствует нужному типу — например, потенциометр или реостат.
- Маркировка: Ознакомьтесь с маркировкой резистора, чтобы понять его точные характеристики. Некоторые резисторы могут иметь дополнительные параметры, такие как стабилизация температуры или защита от перегрузок.
Как определить нужный тип по маркировке
Маркировка переменных резисторов обычно состоит из нескольких цифр и букв, которые указывают на характеристики компонента, такие как номинальное сопротивление, мощность, диапазон регулировки и другие параметры.
- Сопротивление: Первая часть маркировки может указывать на сопротивление резистора в омах, киломах или мегомах. Например, если в маркировке указано «10k», это означает резистор с номинальным сопротивлением 10 кОм.
- Мощность: Часто указывается в ваттах, например, 0.5W или 1W. Мощность резистора должна соответствовать потребностям вашей схемы.
- Тип резистора: Если резистор является многооборотным, в маркировке может быть указан соответствующий индекс, например, «10-turn» для десятиоборотного потенциометра.
- Диапазон сопротивления: Маркировка может указывать диапазон сопротивлений, которые может устанавливать резистор, например, от 1 Ом до 1 МΩ.
- Буквенные индексы: Некоторые буквы могут указывать на тип конструкции или дополнительные особенности, такие как устойчивость к температурным изменениям или наличие защиты.
Возможные проблемы и советы по использованию
Переменные резисторы являются важными элементами, но при их использовании могут возникать различные проблемы. В этом разделе мы рассмотрим распространенные ошибки и дадим полезные советы для более эффективного использования.
Распространенные ошибки при использовании
- Неправильный выбор номинального сопротивления: Очень часто возникает ошибка, когда выбирается резистор с неподходящим номинальным сопротивлением для схемы. Это может привести к нестабильной работе устройства или перегреву резистора.
- Решение: Перед покупкой убедитесь, что выбранный резистор соответствует требованиям вашей схемы. Рассчитайте нужное сопротивление и мощность.
- Невозможность достичь требуемых значений сопротивления: Некоторые переменные резисторы имеют ограниченный диапазон изменения сопротивления, что может стать проблемой в сложных схемах с большими или малыми значениями сопротивления.
- Решение: В таких случаях лучше использовать многооборотные или сдвоенные резисторы, которые имеют более широкий диапазон регулировки.
- Перегрев резистора: Использование переменного резистора при слишком высокой мощности может привести к перегреву и его повреждению.
- Решение: Выбирайте резисторы с мощностью, которая соответствует потребностям вашей схемы, и не забывайте о теплоотведении, если мощность достаточно велика.
- Плохое соединение с проводами: Иногда резисторы неправильно подключаются или их выводы плохо контактируют с проводами, что может привести к неполадкам в цепи.
- Решение: Обеспечьте надежное соединение с помощью хороших контактов и пайки, особенно если речь идет о высокочастотных или мощных цепях.
Регулировка сопротивления в сложных схемах
В сложных схемах переменные резисторы часто используются для точной настройки сопротивления в различных частях схемы. Это может включать фильтрацию сигналов, регулировку усилителей или настройку частоты генераторов.
- Использование в фильтрах: Для настройки частоты среза фильтра необходимо точно регулировать сопротивление в сочетании с конденсаторами. Переменные резисторы обеспечивают возможность плавной настройки, что делает фильтры более универсальными.
- Использование в усилителях: В усилителях переменные резисторы могут регулировать усиление, что позволяет настроить параметры устройства в зависимости от внешних условий.
Советы по выбору резистора для различных целей
- Для регулировки громкости: Используйте потенциометры с диапазоном сопротивления от 1 Ом до 100 кОм. Такие резисторы позволяют плавно регулировать громкость в аудиоустройствах.
- Для настройки частоты в фильтрах: Для точной настройки частоты используйте многооборотные резисторы с широким диапазоном сопротивления.
- Для высокочастотных цепей: Выбирайте резисторы с низким индуктивным сопротивлением и хорошими теплоотводными свойствами.
- Для применения в схемах с высоким током: В этих случаях выбирайте проволочные резисторы с высоким номиналом мощности, которые могут выдерживать значительные нагрузки.
Соблюдая эти рекомендации, вы сможете эффективно использовать переменные резисторы в любых схемах и избежать распространенных проблем.
Часто задаваемые вопросы (FAQ)
- Какие переменные резисторы использовать в цепи переменного тока?Для цепей переменного тока чаще всего используются переменные резисторы с высоким сопротивлением и устойчивостью к колебаниям тока. Наиболее подходящими будут потенциометры и реостаты с хорошими теплоотводными свойствами. Важно выбирать резисторы, которые выдержат мощность и частоту переменного тока.
- Как измерить сопротивление переменного резистора?Сопротивление переменного резистора можно измерить с помощью мультиметра. Для этого следует подключить мультиметр в режим измерения сопротивления и установить контакты на два вывода резистора. Если резистор переменный, он будет изменять свое сопротивление в зависимости от положения регулировочного механизма.
- В чем разница между переменным резистором и потенциометром?Переменный резистор — это общий термин для компонентов, которые изменяют сопротивление в цепи. Потенциометр же — это конкретный тип переменного резистора, который обычно используется для регулировки напряжения в цепях, например, для управления громкостью. Потенциометр имеет три вывода: два для подключения к цепи и один для регулировки, что позволяет использовать его для создания переменного напряжения.
Итоги и основные выводы
Переменные резисторы играют ключевую роль в различных электронных схемах и устройствах, обеспечивая регулировку электрических параметров, таких как напряжение и ток. Их разнообразие и многофункциональность позволяют использовать их в широком спектре приложений, от аудиоустройств до фильтров и усилителей. Важно правильно выбрать тип и характеристики резистора, чтобы он соответствовал конкретной задаче, а также учитывать все возможные проблемы, связанные с перегревом, перегрузкой и неправильным подключением.
- Переменные резисторы являются незаменимыми компонентами для регулировки параметров в цепях переменного и постоянного тока.
- Виды переменных резисторов включают потенциометры, реостаты, многооборотные резисторы, а также специализированные устройства с конденсаторами или сдвоенные резисторы для точной настройки.
- Основные характеристики: мощность, устойчивость к температурным колебаниям и реактивность являются важнейшими характеристиками, на которые следует обращать внимание при выборе.
- Применение переменных резисторов широко: от регулировки громкости в аудиосистемах до настройки частоты в фильтрах и усилителях.
Переменные резисторы продолжают оставаться актуальными компонентами в области электроники, несмотря на развитие более сложных технологий. В будущем можно ожидать увеличение применения интеллектуальных и цифровых резисторов, которые будут интегрироваться в автоматизированные системы управления и устройства с возможностью дистанционного регулирования. Также важным направлением является уменьшение размеров и повышение надежности переменных резисторов для применения в компактных устройствах.
Рекомендации по выбору и использованию
- Правильно выбирайте тип резистора в зависимости от задачи: для регулировки громкости — потенциометры, для точной настройки — многооборотные резисторы, для работы в цепях высокого тока — проволочные резисторы.
- Оценивайте мощность и диапазон сопротивления: резистор должен быть выбран с учетом мощностных и температурных характеристик вашей схемы.
- Будьте внимательны при подключении: следите за правильностью соединений, чтобы избежать перегрева или коротких замыканий.
В общем переменные резисторы остаются неотъемлемой частью множества электронных устройств и схем, а их правильный выбор и использование существенно влияют на работоспособность и эффективность электронных проектов.
