Речь в данной статье пойдёт о всем знакомого, но многим не понятного термина коэффициент полезного действия (КПД). Что же это такое? Давайте разберёмся. Коэффициент полезного действия, далее по тексту (КПД) — характеристика эффективности системы какого-либо устройства, в отношении преобразования или передачи энергии. Определяется отношением полезной использованной энергии к суммарному количеству энергии, полученному системой. То есть коэффициент полезного действия (КПД) преобразователя напряжения показывает, насколько эффективно устройство преобразует входную мощность в выходную. Его можно рассчитать по следующей формуле:
Где:
- η — КПД, выраженный в процентах.
- Pout — выходная мощность преобразователя, Вт.
- Pin — входная мощность преобразователя, Вт.
Пример расчета
Условия:
- Входное напряжение Vin = 12 В.
- Входной ток I = 1,5 А.
- Выходное напряжение Vout = 5 В.
- Выходной ток Iout = 3 А.
Расчет:
- Выходная мощность:
- Входная мощность:
- КПД:
КПД преобразователя в данном примере составляет 83.33%.
Если требуется учитывать дополнительные параметры (например, тепловые потери, потери на индуктивности, переключении), то реальный КПД может быть ниже теоретического. Эти потери могут быть включены в Pin, увеличивая его значение.
КПД является безразмерной величиной и часто измеряется в процентах. Математически определение КПД может быть записано в виде: n=(A:Q) х100 %, где А — полезная работа, а Q — затраченная работа.
Таблица КПД различных схем преобразователей напряжения
| Тип преобразователя | Описание | Типичный КПД (%) | Особенности |
|---|---|---|---|
| Линейный стабилизатор | Стабилизирует напряжение, избыточная мощность рассеивается в виде тепла. | 40–60% | Простота, низкий уровень шума, значительные потери энергии. |
| Понижающий (Buck) преобразователь | Преобразует высокое входное напряжение в более низкое. | 85–95% | Высокая эффективность при правильной настройке, используется в источниках питания. |
| Повышающий (Boost) преобразователь | Увеличивает входное напряжение до более высокого уровня. | 80–95% | Подходит для приложений с низким входным напряжением, таких как солнечные панели. |
| Инвертирующий преобразователь (Buck-Boost) | Преобразует напряжение как в повышающем, так и в понижающем режиме. | 75–90% | Широкий диапазон выходных напряжений, меньший КПД по сравнению с Buck и Boost. |
| Сепик-преобразователь (SEPIC) | Обеспечивает как повышение, так и понижение напряжения с непрерывным входным током. | 70–85% | Сложнее в реализации, менее эффективен из-за дополнительных компонентов. |
| Фулайт-преобразователь (Flyback) | Используется в изолированных источниках питания, хранит энергию в трансформаторе. | 70–90% | Применяется в дешевых импульсных блоках питания, чувствителен к настройке. |
| Прямой преобразователь (Forward) | Прямое преобразование энергии через трансформатор с минимальными потерями. | 80–92% | Хорошая эффективность, сложность реализации. |
| Полумостовой преобразователь | Использует два ключа для управления током через трансформатор. | 85–95% | Компактный, эффективный, используется в мощных источниках питания. |
| Полный мостовой преобразователь | Преобразование через трансформатор с использованием четырех ключей. | 90–96% | Высокая эффективность, используется в мощных и высоконадежных приложениях. |
| Резонансный преобразователь (LLC) | Использует резонансный контур для минимизации потерь на переключение. | 95–98% | Максимальная эффективность на определенной частоте, сложная конструкция. |
| Чоппер-преобразователь | Прямое управление током через цепь (обычно в системах постоянного тока). | 85–95% | Высокая эффективность, часто применяется в управлении электродвигателями. |

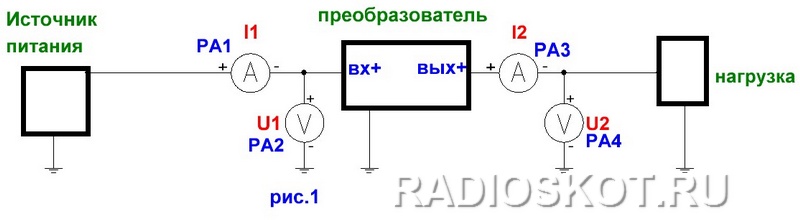

В силу закона сохранения энергии КПД всегда меньше единицы или равен ей, то есть невозможно получить полезной работы больше, чем затрачено энергии! Просматривая разные сайты, часто удивляюсь, как радиолюбители сообщают, вернее, хвалят свои конструкции, за высокий КПД, не имея понятия, что это такое! Для наглядности на примере рассмотрим упрощенную схему преобразователя, и узнаем, как найти КПД устройства. Упрощенная схема изображена на рис.1
Допустим, за основу взяли повышающий DC/DC преобразователь напряжения (далее ПН), из однополярного, в повышенное однополярное. В разрыв цепи питания включаем амперметр РА1,и параллельно входу питания ПН вольтметр РА2, показания которых нужны для расчёта потребляемой (Р1) мощности устройства и нагрузки вместе от источника питания. К выходу ПН в разрыв питания нагрузки тоже включаем амперметр РАЗ и вольтметр РА4, требующиеся для расчёта потребляемой нагрузкой (Р2) мощности от ПН.
Итак, всё готово для расчёта КПД, тогда приступим. Включаем своё устройство, производим замеры показаний приборов и рассчитываем мощности Р1 и Р2. Отсюда Р1=I1 x U1, и P2=I2 x U2. Теперь рассчитываем КПД по формуле: КПД(%)= Р2 : Р1 х100. Вот теперь вы узнали примерно реальный КПД своего устройства. По подобной формуле можно рассчитать ПН и с двух полярным выходом по формуле: КПД(%)= (Р2+Р3) : Р1 х100, а также понижающий преобразователь. Следует отметить, что в значение (Р1) входит также и ток потребления, например: ШИМ-контроллёра, и (или) драйвера управления полевыми транзисторами, и прочими элементами конструкции.
Для справки: производители автоусилителей зачастую указывают выходную мощность усилителя намного больше, чем в реальности! Но, узнать примерную реальную мощность автоусилителя, можно по простой формуле. Допустим на автоусилителе в цепи питания +12v, стоит предохранитель на 50 А. Высчитываем, Р=12V х 50A, итого получаем мощность потребления 600 Вт.
Даже в качественных и дорогих моделях КПД всего устройства вряд ли превышает 95%. Ведь часть КПД рассеивается в виде тепла на мощных транзисторах, обмотках трансформатора, выпрямителях. Так вот вернёмся к расчёту, получаем 600 Вт: 100% х92=570Вт. Следовательно, не какие там 1000 Вт или даже 800 Вт, как пишут производители, этот автоусилитель не выдаст! Надеюсь, эта статья поможет Вам разобраться в такой относительной величине, как КПД! Всем удачи в разработках и повторении конструкций. С Вами был invertor.
