Расчёт сопротивления шунта

Шунты — это устройства, используемые в электротехнике для измерения тока. Они позволяют точно и эффективно измерять ток в цепях, не разрывая их. Этот элемент является ключевым в ряде приборов и систем, где требуется точное измерение или контроль электротока, включая амперметры, различные схемы защиты и регулировки.

Деталь представляет собой низкоомное сопротивление, которое включается в электрическую цепь параллельно с измеряемым элементом. Основная цель — это преобразование протекающего через него тока в измеряемое напряжение. Когда ток проходит через шунт, на его концах появляется падение напряжения, которое пропорционально величине тока, благодаря закону Ома. Важно чтоб этот элемент имел очень стабильные характеристики сопротивления, чтобы результаты измерений были точными и повторяемыми.

Шунты находят широкое применение в самых разных областях электротехники. Их используют в амперметрах, которые измеряют ток в цепях. Также они необходимы в системах контроля и защиты, где требуется точное определение величины электротока для того, чтобы предотвратить повреждения оборудования из-за перегрузки. В автоэлектронике применяются для мониторинга аккумуляторов и генераторов. В промышленности используются в измерительных схемах для точного контроля процессов и обеспечения их стабильности.

При выборе и проектировании важно учитывать несколько основных параметров:

• Сопротивление — один из ключевых параметров. Оно должно быть низким, чтобы не вызывать значительных потерь мощности в цепи, но при этом достаточно высоким для получения измеряемого напряжения.
• Номинальный ток — это максимальный долговременный ток, который элемент способен пропустить без повреждений или изменений своих характеристик. Этот параметр определяет предельный ампераж для безопасной работы устройства.
• Мощность рассеяния — параметр, определяющий, сколько энергии он может рассеивать в виде тепла, не перегорая. Зависит от того, какое напряжение и ток проходит через него.

Принцип работы шунта

Эти элементы работают по принципу преобразования электротока в измеряемое напряжение с помощью закона Ома.

Закон Ома гласит, что напряжение на сопротивлении (шунте) пропорционально току, протекающему через это сопротивление. Зная его проводимость и измерив падение напряжения, можно точно вычислить величину тока в цепи. Это делает шунт идеальным для измерений в устройствах, где требуется очень высокая точность.

Влияние сопротивления на точность измерений

Очень важно, чтобы проводимость была стабильной и не менялось при изменении температуры или других внешних факторов. Даже небольшие изменения могут привести к погрешностям в измерениях. Это особенно критично в схемах, где требуется высокая точность, например, в научных исследованиях или высокоточном оборудовании.

Для минимизации погрешностей используют шунты с низким коэффициентом температурного сопротивления (ТКС), чтобы проводимость оставалась практически неизменной в широком диапазоне температур.

Различие в постоянном и переменном токе

Шунты могут быть использованы как для измерения постоянного тока, так и для переменного. Правда для переменного важно учитывать, что сопротивление должно быть одинаковым при различных частотах. В некоторых случаях, для повышения точности, применяются специальные шунты для переменного тока, которые имеют особую конструкцию и могут компенсировать индуктивные и емкостные эффекты.

Формулы для расчёта сопротивления

Для расчёта детали важно использовать несколько ключевых формул, которые помогут точно определить её параметры в зависимости от того, какие характеристики требуются от устройства.

Закон Ома

Он является основой для расчёта сопротивления шунта. Напряжение, которое измеряется на шунте, прямо пропорционально электротоку, протекающему через него:

\[
V = I \cdot R
\]

где \(V\) — это напряжение на шунте, \(I\) — ток, проходящий через шунт, а \(R\) — сопротивление шунта. Для определения сопротивления шунта, используя измеренное напряжение и ток, можно применить следующую формулу:

\[
R = \frac{V}{I}
\]

Эта формула позволяет вычислить нужное сопротивление шунта, если известны значения напряжения и тока.

Формула расчёта сопротивления

Чтобы рассчитать сопротивление для определённых условий, необходимо также учитывать номинальный ток и напряжение, которое необходимо измерить. Например, если известен номинальный электроток и падение напряжения на шунте, то сопротивление можно вычислить по формуле:

\[
R = \frac{V_{shunt}}{I_{nominal}}
\]

где:

• \(V_{shunt}\) — номинальное напряжение, которое должно быть на шунте при номинальном токе,
• \(I_{nominal}\) — номинальный ток, который должен пройти через него.

Для амперметра, например, этот расчёт позволяет точно выбрать сопротивление, чтобы оно соответствовало характеристикам устройства.

Как рассчитать падение напряжения

Его можно рассчитать, зная сопротивление и величину тока, протекающего через него. С помощью закона Ома падение напряжения рассчитывается как:

\[
V = I \cdot R
\]

где \(V\) — это падение напряжения, \(I\) — величина тока, а \(R\) — сопротивление шунта.

Если вы проектируете схему, важно заранее учитывать, какое напряжение будет падать на элементе при максимальном токе. Это поможет вам выбрать компоненты с нужными характеристиками и минимизировать потери мощности в системе.

Вычисление рассеиваемой мощности

Шунты, особенно при высоких токах, могут выделять значительное количество тепла из-за рассеивания мощности. Для вычисления её используется следующая формула:

\[
P = I^2 \cdot R
\]

где \(P\) — мощность, рассеиваемая на шунте, \(I\) — ток через шунт, а \(R\) — его сопротивление.

Это важно учитывать, особенно для высокомощных применений, поскольку недостаточная мощность рассеяния может привести к перегреву детали и выходу из строя.

Выбор материала и конструкция

Материалы, из которых изготавливаются шунты, и их конструкция играют важную роль в точности и долговечности устройства. Основными факторами при выборе материала являются низкое сопротивление, стабильность при изменении температуры и способность выдерживать высокие токи.

Обычно делаются эти элементы из материалов с низким температурным коэффициентом сопротивления, чтобы минимизировать изменение сопротивления при колебаниях температуры. Наиболее распространённые материалы:

• Медь — обладает низким сопротивлением и хорошей проводимостью. Однако её сопротивление изменяется при температурных колебаниях, поэтому для более стабильных шунтов требуется дополнительная компенсация.
• Манганин — сплав меди с марганцем. Он имеет низкий коэффициент температурного сопротивления, что делает манганин идеальным для применения в точных шунтах.
• Никель — используется в некоторых шунтах, но реже, поскольку его сопротивление выше, чем у меди, и он менее стабилен по температуре.

Вот таблица, в которой представлены материалы, с указанием их температурного коэффициента сопротивления:

Материал	ТКС (α, 10⁻⁶ /°C)	Примечания
Манганин	20–30	Популярен в качестве материала для шунтов благодаря стабильности и низкому коэффициенту температурных изменений.
Константан	15–30	Сплав меди с никелем, часто используется в прецизионных измерениях.
Медно-никелевые сплавы (например, CuNi)	50–150	Обеспечивают хорошие характеристики при умеренных температурах.
Резистивные сплавы (например, хромоникелевые)	100–300	Используются в более требовательных приложениях, где необходимы более высокие температуры.
Платина	1000–2000	Обычно используется в высокоточных устройствах, но менее распространена из-за высокой стоимости.
Никель	600–700	Известен своей стабильностью, но не так часто используется для шунтов.

Выбор материала зависит от предполагаемой области применения и требуемой точности измерений.

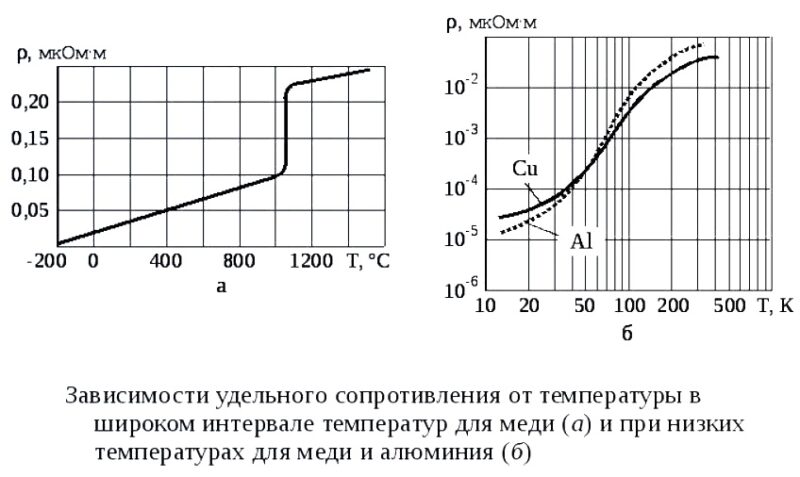

Влияние температуры на сопротивление

Температурные колебания влияют на сопротивление, что может привести к ошибкам в измерениях. Например, повышение температуры увеличивает сопротивление элемента, что изменяет его характеристики и может вызвать погрешности.

Для уменьшения данного эффекта используют материалы с низким коэффициентом температурного сопротивления, как, например, манганин или композитные материалы, которые обеспечивают более стабильные результаты при различных температурных режимах.

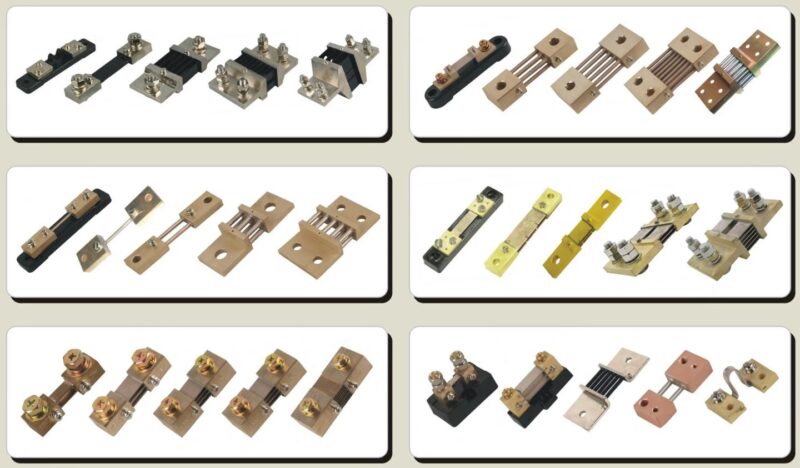

Конструктивные особенности: ленточные, проволочные, плёночные

Шунты могут быть выполнены в различных конструктивных вариантах, в зависимости от применения:

• Ленточные— имеют форму полоски металла и используются для измерений в низкотемпературных диапазонах. Отличаются высокой точностью.
• Проволочные — состоят из металлической проволоки, намотанной в виде спирали или прямой линии. Такой вариант часто используется для измерений электротоков средней и высокой мощности.
• Плёночные — используются в миниатюрных устройствах, таких как портативные амперметры. Плёночные обладают хорошей стабильностью и могут применяться в ограниченных пространствах.

Практические примеры расчёта

Теперь, когда мы ознакомились с теоретическими аспектами расчёта, перейдём к практическим примерам. Рассмотрим несколько сценариев, когда необходимо выбрать и рассчитать параметры для различных устройств.

Расчёт для амперметра (пример с номиналом 100 А / 75 мВ)

Рассмотрим задачу: нам нужно рассчитать шунт для амперметра, который будет измерять ток в 100 А, при падении напряжения 75 мВ. Используем формулу для расчёта сопротивления:

\[
R = \frac{V_{shunt}}{I_{nominal}} = \frac{75 \, мВ}{100 \, А} = 0.00075 \, \Omega = 0.75 \, мОм
\]

Таким образом, сопротивление его для измерения тока в 100 А при падении напряжения 75 мВ должно составлять 0.75 миллиом.

Вычисление параметров для измерения больших токов (1000 А)

Теперь рассмотрим более сложный случай, когда необходимо измерить ток в 1000 А. Допустим, на шунте при этом должен быть падение напряжения 100 мВ. Снова применяем формулу:

\[
R = \frac{V_{shunt}}{I_{nominal}} = \frac{100 \, мВ}{1000 \, А} = 0.0001 \, \Omega = 0.1 \, мОм
\]

Таким образом, для измерения тока 1000 А при падении напряжения в 100 мВ, сопротивление должно составлять 0.1 миллиом.

Определение подходящего сопротивления для защиты измерительной цепи

В случае защиты цепи важно выбрать шунт с подходящими характеристиками для защиты от перегрузок. Рассмотрим, что для защиты измерительной системы от перегрузок в 50 А с падением напряжения 10 мВ потребуется шунт с сопротивлением:

\[
R = \frac{10 \, мВ}{50 \, А} = 0.0002 \, \Omega = 0.2 \, мОм
\]

Такой будет эффективно работать для защиты устройства от слишком больших токов.

Таблица с примерами расчёта

Ном. ток (А)	Падение напр. (мВ)	Сопр. (мΩ)	Материал	Тип шунта	Мощн. (Вт)
200	100	0.5	Манганин	Ленточный	2.0
10	5	0.5	Константан	Проволочный	0.025
50	50	1.0	Медь	Плёночный	0.25
150	150	1.0	Константан	Ленточный	1.5
300	150	0.5	Манганин	Ленточный	3.0
10	20	2.0	Резистивный сплав	Проволочный	0.04
500	250	0.5	Хромоникелевый	Ленточный	12.5
1000	500	0.5	Медь	Плёночный	25.0
5	2	0.4	Манганин	Проволочный	0.01
25	10	0.4	Константан	Ленточный	0.1
75	30	0.4	Медь	Плёночный	0.225
400	100	0.25	Манганин	Ленточный	4.0
1500	750	0.5	Хромоникелевый	Ленточный	37.5
20	10	0.5	Резистивный сплав	Проволочный	0.05
2000	1000	0.5	Медь	Плёночный	50.0
300	100	0.33	Манганин	Ленточный	3.3
12	6	0.5	Константан	Проволочный	0.072
60	30	0.5	Медь	Плёночный	0.36
80	40	0.5	Манганин	Ленточный	0.64
500	100	0.2	Хромоникелевый	Плёночный	5.0
150	75	0.5	Резистивный сплав	Ленточный	1.1
10	5	0.5	Манганин	Проволочный	0.025
100	50	0.5	Константан	Ленточный	0.5
120	60	0.5	Медь	Плёночный	0.72

Ошибки при расчёте и эксплуатации

При проектировании и эксплуатации важно учитывать различные возможные ошибки, которые могут повлиять на точность измерений и долговечность устройства.

Недооценка тепловых потерь и их влияние на измерения

Одна из частых ошибок при проектировании шунтов — это недооценка тепловых потерь. Когда через деталь протекает ток, то возникает падение напряжения, которое преобразуется в тепло. Если шунт не рассчитан на достаточно высокую мощность рассеяния, это может привести к перегреву устройства, изменению его сопротивления и, как следствие, к погрешностям в измерениях.

Для предотвращения этой ошибки важно заранее рассчитывать мощность и выбирать шунт с соответствующей мощностью рассеяния, чтобы обеспечить его нормальную работу. Часто этому моменту не уделяют внимание, и замечают перегрев уже когда всё начинает дымиться.

Неправильный выбор номинального напряжения

Ещё одна ошибка заключается в неправильном выборе номинального напряжения шунта. Если напряжение на нем слишком высоко, это может привести к излишним потерям мощности и перегреву устройства. В то же время слишком низкое номинальное напряжение может сделать измерения менее точными, поскольку падение напряжения будет слишком малым для точного контроля.

Как учесть паразитные сопротивления при монтаже

Они могут возникать из-за контактов, проводников и других компонентов в цепи. Эти дополнительные сопротивления могут привести к погрешностям в измерениях, особенно если они не были учтены при проектировании.

Для минимизации ошибок важно использовать качественные соединения и проводники с низким сопротивлением, а также учитывать влияние этих факторов в расчётах.

Компенсация погрешностей и улучшение точности

Чтобы повысить точность измерений, необходимо использовать различные методы компенсации погрешностей. Даже при правильно выбранном шунте, некоторые ошибки могут возникать из-за внешних факторов, таких как температура или изменения сопротивления в цепи.

Температурная компенсация

Для повышения точности измерений и компенсации изменений сопротивления из-за температурных колебаний используются специальные материалы с низким температурным коэффициентом сопротивления, такие как манганин. Кроме того, в некоторых случаях на шунте могут быть установлены термодатчики, позволяющие компенсировать изменения сопротивления в реальном времени.

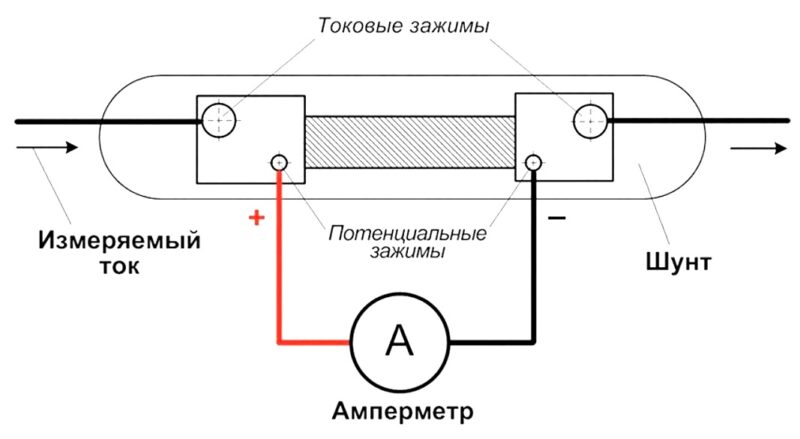

Как правильно подключать к измерительной схеме

Правильное подключение шунта также играет важную роль в точности измерений. Шунт должен быть установлен в цепь таким образом, чтобы на нём появлялось падение напряжения, пропорциональное току, но при этом не должно быть других значительных потерь мощности. Для этого рекомендуется использовать качественные контакты и минимизировать длину проводников.

Использование усилителей и компенсационных цепей

Для улучшения точности измерений можно использовать усилители напряжения, которые увеличивают сигнал, получаемый с шунта, а также компенсационные цепи, которые снижают влияние внешних факторов. Эти устройства позволяют повысить точность измерений даже в условиях нестабильных внешних условий.

Применение в различных схемах

Шунты используются не только в традиционных амперметрах, но и во множестве других систем, где необходимы точные измерения тока или контроля за ним. Рассмотрим основные области применения в различных сферах электротехники.

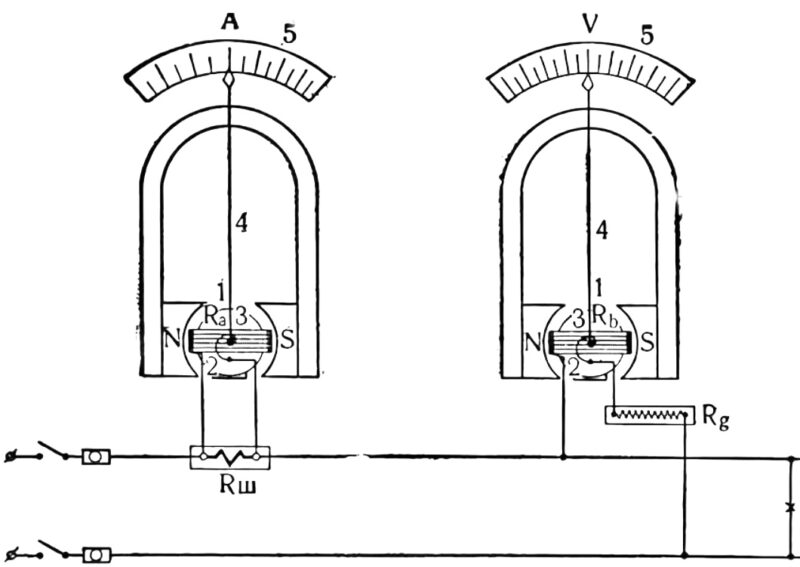

Вольтметры и амперметры: классическое применение

Шунты являются неотъемлемой частью амперметров — приборов, предназначенных для измерения силы тока в электрических цепях. Они позволяют преобразовать измеряемый ток в пропорциональное напряжение, которое затем отображается на шкале устройства. Такие устройства широко используются в лабораториях, производственных процессах, а также в бытовых устройствах для контроля потребляемого тока.

Вольтметры, хотя и используются для измерения напряжения, в некоторых случаях тоже могут включать в свой состав шунты для измерений тока. В этих случаях он используется для контроля тока, протекающего через цепь, с последующим вычислением напряжения, что также важно для точности измерений в сложных схемах.

Использование в автомобильной электронике

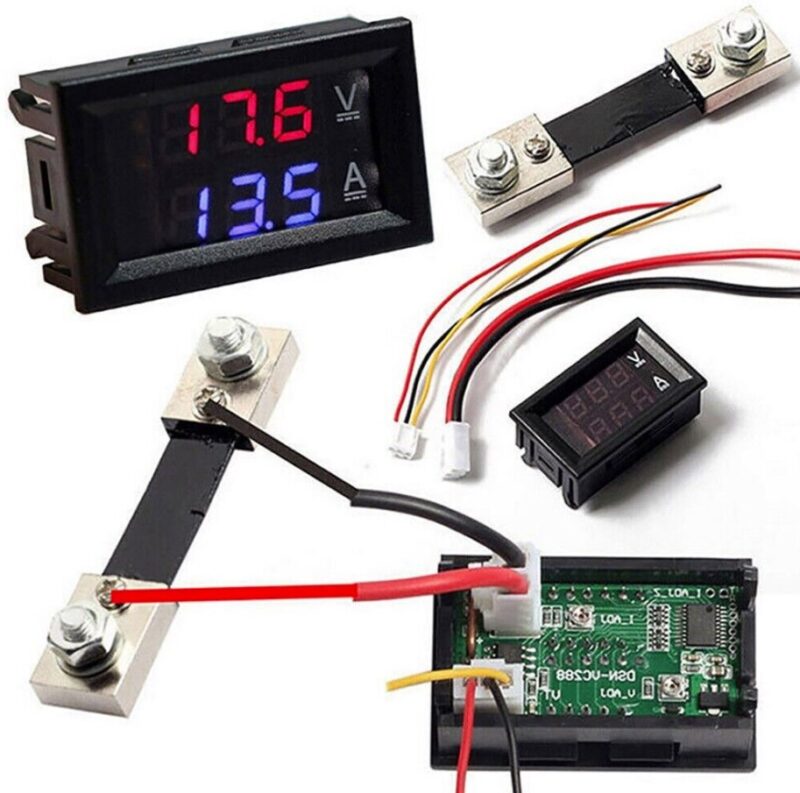

Детали эти активно применяются в автомобильной электронике, особенно для мониторинга состояния аккумуляторов и генераторов. В автомобилях с системой рекуперации энергии и электрических транспортных средствах шунты играют ключевую роль в измерении тока, который поступает в аккумулятор или от него. В этих случаях точные измерения необходимы для управления зарядом и разрядом аккумулятора, предотвращения перегрева и обеспечения длительного срока службы батареи.

Также используются для контроля за током, поступающим в различные электрические компоненты автомобиля, такие как фары, системы вентиляции и другие устройства.

Шунты в промышленных измерительных системах

В промышленности они часто используются в автоматических системах управления и мониторинга для измерения токов в различных процессах. Например, могут быть включены в систему контроля за работой электродвигателей, насосов, компрессоров и других крупных механизмов. В таких устройствах важно не только контролировать силу тока, но и обеспечивать стабильность работы оборудования.

Они могут быть частью системы защиты от перегрузок, позволяя отключить машину или систему в случае превышения предельных значений электротока. Также они используются в энергетических и распределительных системах для точных измерений тока в цепях.

Альтернативные способы измерения тока

Хотя шунты являются наиболее распространённым способом измерения электротока, существует несколько альтернативных методов, которые также имеют свои преимущества в определённых условиях.

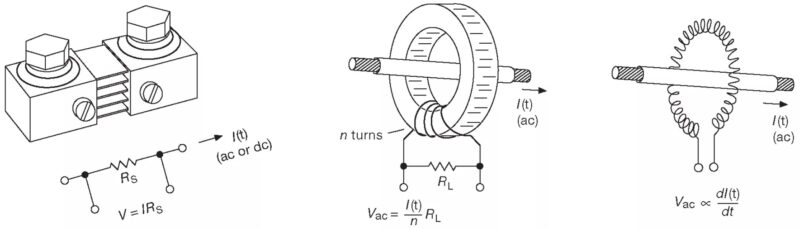

Трансформаторы тока vs шунты

Оба используются для измерения тока в цепи, но делают это по-разному. Шунт представляет собой прямое сопротивление, через которое проходит электроток, вызывая падение напряжения, которое можно измерить. В свою очередь, трансформаторы тока работают по принципу электромагнитной индукции и обычно применяются для измерения высоких уровней ампер.

Преимущества ТТ заключаются в том, что они могут изолировать измерительную систему от высокого тока в цепи, что важно для безопасности. Но они обычно менее точны при низких значениях ампер и требуют сложной настройки, в то время как шунты могут дать более точные результаты.

Бесконтактные методы измерения тока

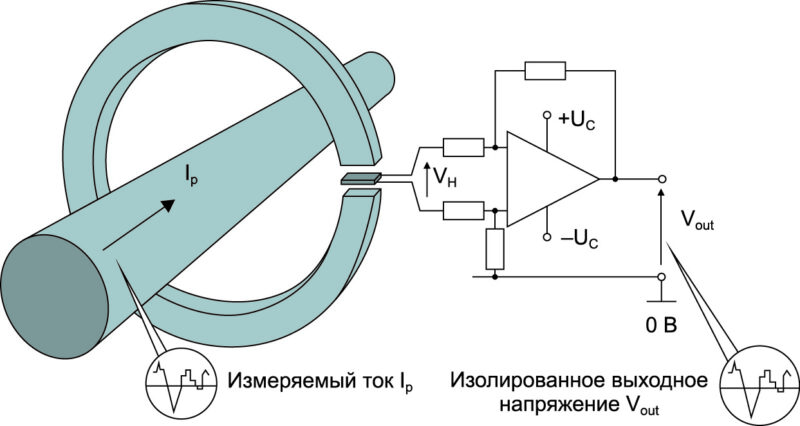

Ещё одним альтернативным методом является использование эффекта Холла, который позволяет измерять ампераж без непосредственного контакта с проводником. Этот метод основывается на измерении магнитного поля, создаваемого током, что позволяет получить данные о величине ампер, не разрывая цепь.

Основные преимущества использования эффекта Холла включают безопасность (поскольку не требуется разрыв цепи) и возможность измерять AC без контакта с проводниками. Однако точность этого метода может быть ниже, чем у шунтов, особенно при работе с небольшими токами.

Где шунты остаются незаменимыми

Они остаются незаменимыми в ситуациях, где требуется высокая точность измерений, особенно для DC. Эти элементы обеспечивают точность, стабильность и возможность работы с широким диапазоном токов, от малых до очень больших величин. В случаях, где важно измерить уровень в цепи с низким сопротивлением и минимальными потерями мощности, шунты — это оптимальный выбор.

Кроме того, они остаются наиболее предпочтительным методом в промышленных сетях, где необходимо непрерывное и точное измерение ампеража с возможностью расчёта потерь мощности.

Итоговые рекомендации

При расчёте шунта важно учитывать несколько факторов, таких как номинальное напряжение, ток, мощность рассеяния, а также температурное поведение материала. Выбор материала также играет ключевую роль в обеспечении точности и стабильности измерений, особенно при больших токах и высоких температурах. Рекомендуется выбирать элементы, изготовленные из материалов с низким температурным коэффициентом, например, манганина, для минимизации погрешностей.

Для обеспечения долговечности и точности работы важно учитывать такие факторы, как правильный выбор номинальных характеристик, учёт температурных изменений и мощностных потерь. Регулярная проверка состояния шунтов, а также правильная установка и подключение к измерительным цепям помогут избежать ошибок и продлить срок службы устройства.

С развитием технологий и новых материалов элементы будут продолжать совершенствоваться. Возможно, в будущем появятся шунты, которые смогут работать при ещё более высоких токах и температурах, а также с улучшенными характеристиками точности и устойчивости к внешним воздействиям. Развитие вычислительных методов и интеграция с интеллектуальными системами управления откроет новые возможности для использования этих устройств в высокоточных и промышленно важных применениях.

Литература

1. Гуревич, А. А. Основы электротехники. – М.: Энергоатомиздат, 2004.
2. Иванов, В. П. Электрические измерения: Учебник. – М.: Радио и связь, 2007.
3. Левин, В. В. Теория электрических цепей и измерений. – М.: Высшая школа, 2011.
4. Михайлов, И. С., Кузнецов, А. В. Практическое руководство по измерению электрических величин. – СПб.: БХВ-Петербург, 2015.
5. Соколова, Н. А. Электрические измерения и приборы. – М.: Энергия, 2009.
6. Давыдов, Ю. С. Электрические и магнитные измерения. – М.: Радио и связь, 1999.
