SMD Диоды: маркировка и характеристики

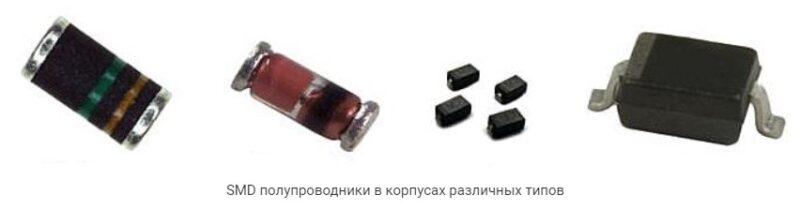

SMD (Surface-Mount Device) диоды — это полупроводниковые приборы, разработанные для поверхностного монтажа на печатные платы. Они отличаются компактными размерами, малым весом и отсутствием выводов, что делает их подходящими для миниатюрных электронных устройств.

SMD диоды выполняют различные функции: от выпрямления тока до генерации света, благодаря чему находят применение в разнообразных устройствах.

Основные области применения

  • Бытовая электроника: телевизоры, смартфоны, компьютеры.
  • Освещение: светодиодные лампы, световые панели.
  • Автомобильная промышленность: индикаторы, фары, задние огни.
  • Промышленное оборудование: источники питания, датчики.
  • Медицинская техника: диагностические устройства, мониторы.

Конструкция и работа SMD диодов

Устройство и принцип действия

Диод для поверхностного монтажа состоит из полупроводникового кристалла, заключённого в миниатюрный корпус. Основными элементами являются:

  • Полупроводниковый кристалл: преобразует электрическую энергию в свет или регулирует ток.
  • Контакты: соединяют кристалл с цепью.
  • Корпус: защищает кристалл от механических повреждений и внешних воздействий.

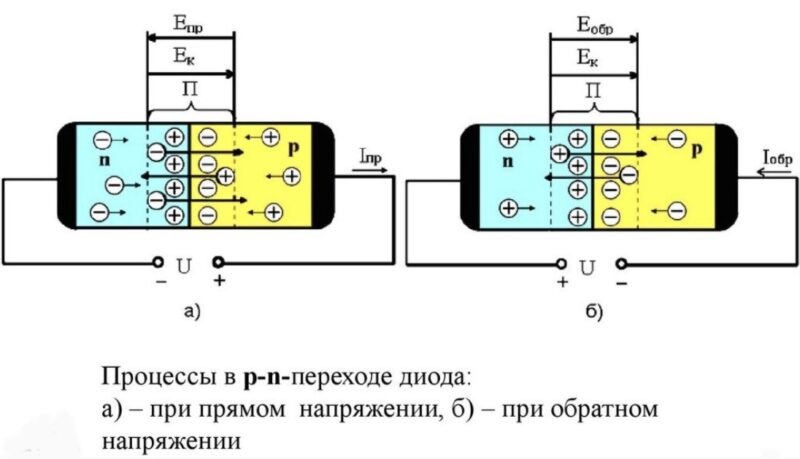

Принцип работы основан на прохождении электрического тока через p-n переход, где происходит процесс рекомбинации носителей заряда, что вызывает определённые эффекты, например, свечение у светодиодов.

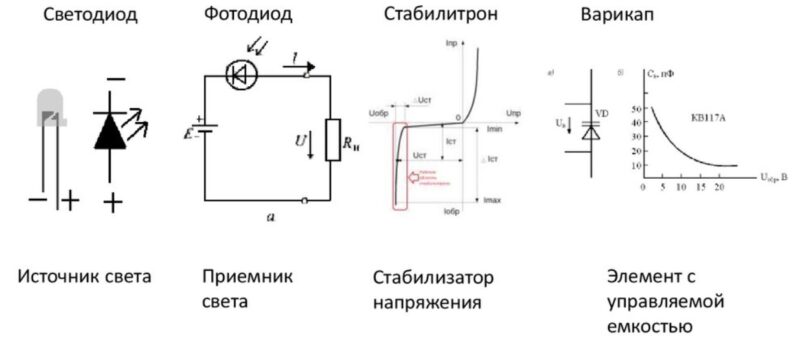

Основные типы диодов

  • Выпрямительные диоды: используются для преобразования переменного тока в постоянный.
  • Светодиоды (LED): излучают свет при прохождении тока.
  • Стабилитроны (Зенер диоды): стабилизируют напряжение.
  • Диоды Шоттки: отличаются низким падением напряжения и быстрым переключением.

Маркировка SMD диодов

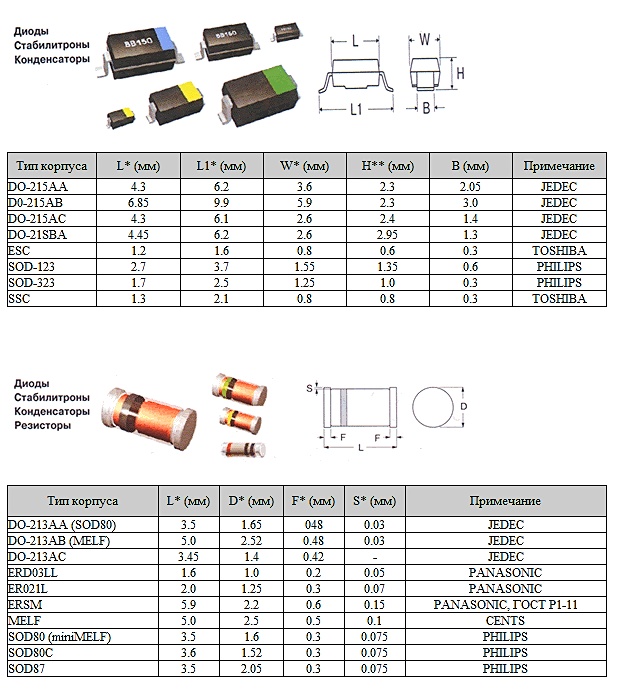

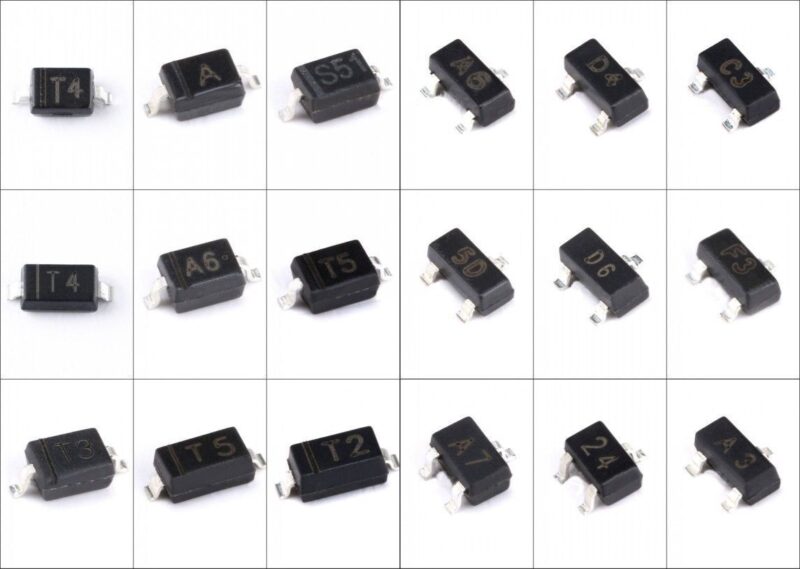

Маркировка SMD диодов играет ключевую роль в идентификации их характеристик, таких как номинальное напряжение, ток, мощность и тип диода. Это особенно важно, учитывая миниатюрные размеры компонентов, где место для полного обозначения ограничено. Без маркировки сложно определить параметры диода, что может привести к ошибкам при сборке и эксплуатации устройств.

Таблица справочная диодов планарных

Маркировка Код Тип диода и SMD корпуса
1N4148WS Одиночный диод 75 В, 200 мА, SOD323
1N4448WS Одиночный диод 75 В, 200 мА, SOD323
1.5SMCJ14CA Диод-супрессор биполярный, 1500 Вт, 14 В, SMC
1.5SMCJ16A Диод-супрессор униполярный, 1500 Вт, 16 В, SMC
1.5SMCJ18A Диод-супрессор униполярный, 1500 Вт, 18 В, SMC
1.5SMCJ28A Диод-супрессор униполярный 1500 Вт, 28 В, SMC
B6S Диодный мост 600 В, 0.5 А, MDI
B8S Диодный мост 800 В, 0.5 А, MDI
BAS 16 A6W Одиночный диод 75 В, 200 мА, SOT23
BAS 21 JS Одиночный диод 200 В, 200 мА, SOT23
BAS316 A6 Одиночный диод 100 В, 250 мА, SOD323
BAS316, 115 A6 Одиночный диод 100 В, 250 мА, SOD323
BAT54AW 42 Диодная сборка 2 Шоттки, 40 В, 200 мА, SOT323
BAT54C WW1 Диодная сборка 2 Шоттки, 30 В, 200 мА, SOT23
BAT54CW 43 Диодная сборка 2 Шоттки, 40 В, 200 мА, SOT323
BAT54S WV4 Диодная сборка 2 Шоттки, 30 В, 200 мА, SOT23
BAT54SW 44 Диодная сборка 2 Шоттки, 40 В, 200 мА, SOT323
BAT54WS L4 Одиночный диод Шоттки, 30 В, 200 мА, SOD323
BAV 70 A4W Диодная сборка 2 диода, 70 В, 250 мА, SOT23
BAV 70W A4 Диодная сборка 2 диода, 75 В, 500 мА, SOT323
BAV 99 A7W Диодная сборка 2 диода, 70 В, 250 мА, SOT23
BAV 99W A7 Диодная сборка 2 диода, 75 В, 500 мА, SOT323
BAW 56 A1W Диодная сборка 2 диода, 70 В, 250 мА, SOT23
BAW 56W A1 Диодная сборка 2 диода, 75 В, 500 мА, SOT323
BB833 Варикап 0,6-10пФ, SOD323
BZT52C2V4S W1 Стабилитрон 2,4 B, SOD323
BZT52C3V3S W4 Стабилитрон 3,3 B, SOD323
BZT52C3V9S W6 Стабилитрон 3,9 B, SOD323
BZT52C4V3S W7 Стабилитрон 4,3 В, SOD323
BZT52C4V7S W8 Стабилитрон 4,7 В, SOD323
BZT52C5V1S W9 Стабилитрон 5,1 B, SOD323
BZT52C5V6S WA Стабилитрон 5,6 B, SOD323
BZT52C6V2S WB Стабилитрон 6,2 B, SOD323
BZT52C6V8S WC Стабилитрон 6,8 B, SOD323
BZT52C7V5S WD Стабилитрон 7,5 B, SOD323
BZT52С8V2S WE Стабилитрон 8,2 B, SOD323
BZT52С10S WG Стабилитрон 10 B, SOD323
BZT52С12S WI Стабилитрон 12 B, SOD323
BZT52С15S WL Стабилитрон 15 B, SOD323
BZT52С24S WR Стабилитрон 24 B, SOD323
BZV90C3V9 3V9 BZV90C Стабилитрон 3,9 B, SOT223
BZX84C2V7 W4 Стабилитрон 2,7 B, SOT23
BZX84C3V0 W5 Стабилитрон 3,0 B, SOT23
BZX84C3V3 W6 Стабилитрон 3,3 В, SOT23
BZX84C3V9 WB3 Стабилитрон 3,9 В, SOT23
BZX84C4V3 Z0 Стабилитрон 4,3 B, SOT23
BZX84C4V7 Z1 Стабилитрон 4,7 В, SOT23
BZX84C5V1 Z2 Стабилитрон 5,1 B, SOT23
BZX84C5V6 Z3 Стабилитрон 5,6 В, SOT23
BZX84C6V2 Z4 Стабилитрон 6,2 В, SOT23
BZX84C6V8 Z5 Стабилитрон 6,8 В, SOT23
BZX84C7V5 Z6 Стабилитрон 7,5 В, SOT23
BZX84C8V2 Z7 Стабилитрон 8,2 В,, SOT23
BZX84C9V1 Z8 Стабилитрон 9,1 В, SOT23
BZX84C10 Z9 Стабилитрон 10,0 В, SOT23
BZX84C12 Y2 Стабилитрон 12,0 В, SOT23
BZX84C15 Y4 Стабилитрон 15,0 В, SOT23
BZX84C18 Y6 Стабилитрон 18,0 В, SOT23
BZX84C20 Y7 Стабилитрон 20,0 В, SOT23
DI108S Диодный мост 800 В, 1 А, SDIP
DI158S Диодный мост 800 В, 1,5 А, SDIP
DI208S Диодный мост 800 В, 2 А, SDIP
DI2010S Диодный мост 1000 В, 2 А, SDIP
ER3D (UF3D) Диод ультрабыстрый, 200 В, 3 А, SMC
GS1002FL Диод выпрямительный 200 В, 1 А, SOD123FL
GS1010FL Диод выпрямительный 1000 B, 1 А, SOD123F
HS1D (US1D) Диод ультрабыстрый, 200 В, 1 А, SMA
HS1J (US1J) Диод ультрабыстрый, 600 В, 1 А, SMA
HS1K (US1K) Диод ультрабыстрый, 800 B, 1 А, SMA
HS1M (US1M) Диод ультрабыстрый, 1000 B, 1 А, SMA
LL 4148 Одиночный диод 70 В, 100 мА, mini-МELF
MB310 Диод Шоттки 100 В, 3 А, SMC
MB510 Диод Шоттки 100 В, 5 А, SMC
MS120 Диод Шоттки 200 В, 1 А, SMA
P4SMAJ5.0C Диод-супрессор униполярный, 400 Вт, 5 В, SMA
P4SMAJ5.0CA Диод-супрессор биполярный, 400 Вт, 5 В, SMA
P4SMAJ14A Диод-супрессор униполярный, 400 Вт, 14 В, SMA
PE1605C4C6 Защитная диодная сборка, 150 Вт, 5 В, SOT363
PJSRV05W-4LC Защитная диодная сборка, 150 Вт, 5 В, SOT363
S100 Диод Шоттки, 100 В, 1 А, SMA
S3M Диод выпрямительный 1000 B, 3 А, SMC
SK34 Диод Шоттки, 40 В, 3 А, SMC
SR24 Диод Шоттки, 40 В, 2 А, SMA
SR26 Диод Шоттки, 60 В, 2 А, SMA
SS0540 Диод Шоттки, 40 В, 1,5 А, SMA
SS1060FL Диод Шоттки, 60 В, 1 А, SOD123FL
SS10100FL Диод Шоттки, 100 В, 1 А, SOD123FL
SS14 Диод Шоттки, 40 В, 1 А, SMA
SS16 Диод Шоттки, 60 В, 1 А, SMA
SS19 Диод Шоттки, 90 В, 1 А, SMA
SS2060LHE Диод Шоттки, 60 В, 2 А, SOD123HE
SS20100FL Диод Шоттки, 100 В, 2 А, SOD123FL
SVC10120VB Диод Шоттки, 120 В, 10 А, TO-277B
SX34 (SK34А) Диод Шоттки, 40 В, 3 А, SMA
SX36 Диод Шоттки, 60 В, 3 А, SMA
TB8S Диодный мост 800 В, 1 А, TDI
UF3K Диод ультрабыстрый, 800 В, 3 А, SMC
US1008FL Диод ультрабыстрый, 800 В, 1 А, SOD123FL
US1R Диод ультрабыстрый, 1300 В, 1 А, SMA



Основные стандарты маркировки

  1. Цифро-буквенные коды: Комбинация из двух-трёх символов, представляющих производителя и ключевые параметры. Например, код «1N» часто обозначает стандартный выпрямительный диод.
  2. Международные стандарты: JEDEC: обозначения для стандартных выпрямительных и стабилитронов. EIA: применяется для светодиодов и компонентов поверхностного монтажа.
  3. Производственные коды: Индивидуальные обозначения, характерные для конкретного производителя (например, Samsung или Cree).

Как расшифровывать маркировку

  1. Пример 1: Светодиод SMD 3528
    • Размеры корпуса: 3.5 × 2.8 мм.
    • Цвет свечения и яркость: указаны в документации производителя или обозначены цветовой маркировкой.
  2. Пример 2: Диод Шоттки (код «BA»)
    • Код «BA» может обозначать диод с низким падением напряжения.
    • Для точной расшифровки требуется таблица соответствий от производителя.
  3. Пример 3: Стабилитрон (код «BZX»)
    • Код «BZX» указывает на стабилитрон. Цифры после обозначают напряжение стабилизации, например, «BZX79C5V6» — стабилитрон с напряжением 5,6 В.

Цветовая маркировка и обозначения полярности

  1. Цветовая маркировка:
    • Цвет корпуса или точки на корпусе указывает на основные параметры диода:
      • Красный — обозначение анода или светодиоды с красным свечением.
      • Чёрный/синий — обычно стабилитроны или выпрямительные диоды.
  2. Обозначение полярности:
    • Полярность часто указывается полоской или точкой:
      • Полоса на корпусе указывает катод (минус).
      • Для светодиодов длинный вывод обозначает анод (плюс).
    • На корпусе также может быть нанесён специальный символ, например, треугольник со стрелкой.

Эти правила и примеры помогают правильно выбрать и использовать SMD диоды в своих радиолюбительских проектах.

Характеристики диодов поверхностного монтажа

Вольт-амперная характеристика (ВАХ)

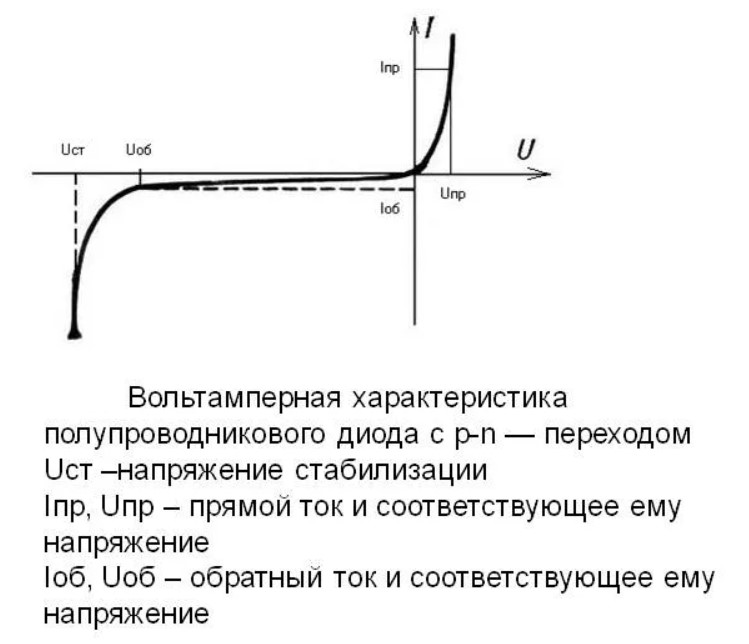

ВАХ отражает зависимость тока через диод от напряжения, приложенного к его выводам. Для SMD диодов ВАХ имеет следующие особенности:

  • Прямая ветвь: показывает, как ток увеличивается при достижении порогового (прямого) напряжения.
  • Обратная ветвь: демонстрирует обратное напряжение, при котором ток утечки минимален.

ВАХ является ключевым параметром, определяющим работу диода в заданных условиях.

Прямое напряжение и ток

  • Прямое напряжение (Vf):
    • Это минимальное напряжение, при котором диод начинает пропускать ток.
    • Для различных типов SMD диодов значения могут варьироваться:
      • Выпрямительные диоды: 0.7 В (кремний) или 0.2–0.4 В (Шоттки).
      • Светодиоды: 2–3.6 В в зависимости от цвета (например, красный — около 2 В, синий — до 3.6 В).
  • Прямой ток (If):
    • Максимальный ток, который может безопасно проходить через диод без повреждений.
    • Для большинства диодов поверхностного монтажа — от 20 мА до 1 А (в мощных моделях).

Обратное напряжение и ток утечки

  • Обратное напряжение (Vr):
    • Это максимальное напряжение, которое диод может выдерживать в обратной полярности без пробоя.
    • Для стандартных SMD диодов — от 20 В до 1000 В (зависит от типа).
  • Ток утечки (Ir):
    • Минимальный ток, протекающий при обратном напряжении.
    • Для большинства SMD диодов ток утечки не превышает 1 мкА, но у Шоттки он может достигать 10–100 мкА.

Мощность и тепловыделение

  • Мощность (P): Определяется как произведение прямого напряжения и тока. Обычно указывается в диапазоне от 0.25 до 1 Вт для маломощных SMD диодов и до 10 Вт и выше для мощных светодиодов.
  • Тепловыделение: При работе диод выделяет тепло, которое необходимо отводить с помощью радиаторов или теплопроводящих подложек. Плохое охлаждение может привести к деградации характеристик или выходу из строя.

Яркость и цветовая температура для светодиодов

  • Яркость (световой поток).
    • Измеряется в люменах (лм) и варьируется в зависимости от типа светодиода и его мощности.
    • Примеры: 3528 SMD LED — до 7–8 лм, 5050 SMD LED — до 18–20 лм.
  • Цветовая температура (CCT). Определяет оттенок света и измеряется в Кельвинах (K):
    • Тёплый белый свет: 2700–3500 К.
    • Нейтральный белый свет: 4000–4500 К.
    • Холодный белый свет: 5000–6500 К.

Понимание этих характеристик помогает выбирать подходящие SMD диоды для конкретных приложений и обеспечивает их правильную эксплуатацию.

Типы планарных диодов

Выпрямительные диоды

Используются для преобразования переменного тока (AC) в постоянный (DC) в различных электронных устройствах.

Основные характеристики

  • Прямое напряжение (Vf): обычно 0.7 В для кремниевых диодов и 0.3–0.4 В для германиевых.
  • Обратное напряжение (Vr): от 20 В до 1000 В, в зависимости от модели.
  • Прямой ток (If): до 1 А или выше для мощных моделей.

Примеры применения

  • Блоки питания.
  • Устройства защиты от перенапряжения.
  • Гальваническая развязка.

Светодиоды (LED)

Генерация света при прохождении электрического тока. Используются в индикаторах, освещении, дисплеях.

Основные характеристики

  • Цвет свечения: зависит от полупроводникового материала (красный, зелёный, синий, белый и др.).
  • Прямое напряжение (Vf): 2–3.6 В (красные ≈ 2 В, синие ≈ 3.6 В).
  • Световой поток: измеряется в люменах (лм), зависит от типа светодиода.
  • Цветовая температура: варьируется от 2700 К (тёплый белый) до 6500 К (холодный белый).

Примеры применения

  • Осветительные приборы (лампы, фонари).
  • Декоративное освещение.
  • Индикаторы в бытовой и промышленной электронике.

Стабилитроны

Стабилизация напряжения в электрических цепях.

Основные характеристики

  • Напряжение стабилизации (Vz): обычно от 2.4 В до 200 В.
  • Мощность рассеивания: от 0.25 Вт до 5 Вт.
  • Ток стабилизации (Iz): рабочий ток, необходимый для поддержания заданного напряжения.

Примеры применения

  • Стабилизаторы напряжения.
  • Блоки питания.
  • Защита от перенапряжений.

Шоттки диоды

Применяются в схемах с высокими частотами благодаря быстрому переключению и низкому падению напряжения.

Основные характеристики

  • Прямое напряжение (Vf): 0.2–0.4 В, что делает их энергоэффективными.
  • Максимальная частота переключения: до нескольких сотен мегагерц.
  • Обратный ток утечки (Ir): выше, чем у обычных диодов (до 100 мкА и больше).

Примеры применения

  • Импульсные источники питания.
  • Выпрямительные мосты в высокочастотных цепях.
  • Системы защиты от паразитных токов.

Эти типы SMD диодов покрывают широкий спектр задач в электронике — от преобразования тока до создания освещения и стабилизации напряжения.

Преимущества и недостатки

Преимущества по сравнению с традиционными диодами

  1. Компактные размеры. SMD диоды занимают минимальное пространство на печатной плате, что важно для портативных устройств.
  2. Меньший вес. Идеально подходят для легковесных конструкций и изделий, где вес критичен.
  3. Повышенная надёжность. Меньше подвержены вибрациям и механическим повреждениям благодаря отсутствию выводов.
  4. Высокая производительность. Поддерживают высокие частоты работы (особенно Шоттки диоды).
  5. Удобство автоматизированного монтажа. Подходят для поверхностного монтажа с использованием технологии пайки оплавлением (Reflow).

Возможные ограничения и недостатки

  1. Сложность ручного монтажа. Требуется специальное оборудование и навыки для пайки из-за малых размеров.
  2. Ограниченная мощность. Маленькие корпуса хуже рассеивают тепло, что ограничивает максимальную мощность.
  3. Идентификация. Маркировка часто сокращена, что затрудняет определение характеристик без документации.
  4. Чувствительность к перегреву. Требуется точное управление температурой при пайке и эксплуатации.

Советы по выбору и использованию

Как выбрать подходящий диод для схемы

  1. Определите назначение
    • Для выпрямления: выбирайте выпрямительные или Шоттки диоды.
    • Для стабилизации: подойдут стабилитроны.
    • Для освещения: выбирайте светодиоды с подходящей яркостью и цветовой температурой.
  2. Учитывайте электрические характеристики
    • Прямое напряжение (Vf) и ток (If) должны соответствовать параметрам цепи.
    • Обратное напряжение (Vr) должно быть выше максимально возможного в цепи.
  3. Оцените тепловую нагрузку
    • Убедитесь, что предусмотрен достаточный отвод тепла.
  4. Проверьте размер корпуса
    • Убедитесь, что выбранный диод совместим с доступным пространством на плате.

Распространённые ошибки при работе с диодами

  1. Неправильная полярность. Подключение с нарушением полярности может привести к повреждению диода.
  2. Игнорирование теплового режима. Отсутствие надлежащего охлаждения может вызвать перегрев и выход из строя.
  3. Использование неподходящих характеристик. Слишком низкое обратное напряжение или превышение тока могут повредить компонент.
  4. Ошибки в пайке. Превышение температуры пайки или использование слишком большого количества припоя.

Рекомендации по монтажу планарных диодов

  1. Выбор подходящего припоя. Используйте припой с низкой температурой плавления (например, сплавы с содержанием олова и серебра).
  2. Контроль температуры. При ручной пайке используйте паяльник с терморегулятором, не превышая 260 °C. Для Reflow-пайки соблюдайте температурный профиль, рекомендованный производителем.
  3. Использование флюса. Применяйте качественный флюс для предотвращения окисления.
  4. Позиционирование диода. Убедитесь, что катод и анод совпадают с полярностью на плате.
  5. Охлаждение после пайки. Дайте компоненту остыть естественным образом для предотвращения термических напряжений.

Следуя этим рекомендациям, вы сможете правильно выбрать и надёжно использовать планарные диоды в своих проектах.

Часто встречаемые марки и модели

Обзор популярных производителей

  1. Cree. Один из лидеров в производстве светодиодов высокого качества. Характеризуются высокой яркостью, энергоэффективностью и долговечностью.
  2. Samsung. Производит светодиоды для освещения и бытовой техники. Отличаются стабильностью характеристик и доступной ценой.
  3. Nichia. Японский производитель, известный инновациями в области светодиодов. Модели отличаются высоким уровнем светового потока и точностью цветопередачи.
  4. Osram. Один из старейших производителей полупроводниковых компонентов. Широкий ассортимент диодов для автомобильной, промышленной и бытовой электроники.
  5. Lite-On. Специализируется на недорогих SMD диодах для массового рынка. Часто применяются в индикаторах и маломощных схемах.

Примеры характеристик распространённых моделей

  1. Cree XP-G3
    • Тип: Светодиод.
    • Световой поток: до 700 лм.
    • Цветовая температура: 2700–6500 К.
    • Применение: освещение, фонари.
  2. Samsung LM301B
    • Тип: Светодиод.
    • Энергоэффективность: до 220 лм/Вт.
    • Применение: фитолампы, бытовое освещение.
  3. Nichia 757G
    • Тип: Светодиод.
    • Световой поток: до 140 лм.
    • Применение: дисплеи, бытовые светильники.
  4. Osram SFH 4776
    • Тип: ИК-диод.
    • Длина волны: 850 нм.
    • Применение: системы ночного видения, датчики.
  5. Lite-On LTST-C170TBKT
    • Тип: Индикаторный светодиод.
    • Цвет свечения: синий.
    • Световой поток: до 20 мкд.
    • Применение: индикаторы, панели управления.

Итоги по теме

SMD диоды — универсальные компоненты, которые играют ключевую роль в современной электронике. Они отличаются компактностью, высокой производительностью и широким спектром применения. От выбора подходящего типа диода до его правильной установки — все этапы требуют внимания к характеристикам и особенностям монтажа.

Рекомендации для начинающих и профессионалов

Для начинающих:

  • Начинайте с простых схем и стандартных моделей.
  • Всегда проверяйте маркировку и технические характеристики.
  • Изучите основы пайки и работы с планарными компонентами.

Для профессионалов:

  • Выбирайте компоненты от проверенных производителей для достижения стабильных результатов.
  • Учитывайте специфику проекта: мощность, тепловыделение, частотные характеристики.
  • Инвестируйте в качественное оборудование для пайки и монтажа.

Правильный подход к выбору и использованию SMD диодов позволит достичь надёжной и долговечной работы ваших устройств.

Cправочник по диодам

Оцените материал:

4.5 / 5. Рейтинг: 30

Может подскажете что улучшить?
