Справочник по микросхемам усилителям звука

Микросхемы усилителей звука обеспечивают усиление аналогового сигнала, подаваемого с источника звука, до уровня, достаточного для воспроизведения на динамиках акустических систем. Усилители НЧ широко применяются как в бытовой аудиотехнике, так и в профессиональной аппаратуре, автомобильных системах и портативных устройствах.

Лет 50 назад их делали исключительно на транзисторах (ещё ранее — на лампах), но с развитием полупроводниковой техники на рынке появилось огромное количество интегральных УНЧ, отличающихся по типу конструкции, мощности, классу работы, схемотехнике и техническим характеристикам. Современные усилительные микросхемы позволяют значительно упростить процесс разработки УМЗЧ, обеспечивая при этом достойное качество звучания и высокую надёжность.

Редакция сайта Радиосхемы предлагает подробно рассмотреть устройство, технические параметры, особенности применения, типовые схемы включения и сравнение популярных моделей. Информация ориентирована как на радиолюбителей, так и на инженеров, занимающихся проектированием аудиоустройств.

Сравнительная таблица популярных УНЧ

Для упрощения выбора подходящей микросхемы полезно свести все основные характеристики в единую сравнительную таблицу. В таблице представлены ключевые параметры и особенности наиболее востребованных экземпляров, применяемых в бытовой, автомобильной и профессиональной аудиотехнике. Больше наименований смотрите в этом PDF документе.

М/с	Мощность (Вт)	Напр. (В)	Каналов	Класс
TDA2003	до 10	8–18	1	AB
TDA2030	до 14	±9…±18	1	AB
TDA2040	до 20	±18	1	AB
TDA2050	до 32	±22	1	AB
TDA2822	2×1.5	1.8–15	2	AB
TDA7294	до 100 (в мосте)	±10…±40	1	AB
TDA7388	4×26…40	8–18	4	AB
TDA8560Q	2×40	6–18	2	AB
TDA1554Q	4×11 или 2×22	6–18	2–4	AB
TDA7560	4×50	6–18	4	AB
LM386	0.325	4–12	1	AB
LM1875	до 30	±8…±30	1	AB
LM3886	до 68	±20…±42	1	AB
TA8210AH	2×22	9–18	2	AB
TA2020	2×20	8.5–13	2	D
TA2024	2×15	4.5–13	2	D
LA4440	2×6.5 или 1×19	12	1–2	AB
LA4285	2×5	5–18	2	AB
LA4508	2×6	5–18	2	AB
HA13118	4×17	6–18	4	AB
KA2206	2×2	4–15	2	AB
PAM8403	2×3	2.5–5.5	2	D
PAM8610	2×10	7–15	2	D
PAM8406	2×5	2.5–5.5	2	D
MAX9744	1×20	4.5–14	1	D
PT2314	до 2×15 (в тракте)	9–16	2	AB
PT2399	(не УНЧ — эффект)	5	1	—
STA540	4×7 или 2×22	8–18	2–4	AB
STA508	2×40	10–50	2	D
BD3702	4×25	6–18	4	AB
NJM2073	2×1	3–15	2	AB
TEA2025	2×2 или 1×5	3–15	1–2	AB
YDA138-E	2×10	8–14	2	D
IRS2092	до 500	±25…±100	1	D
IRS20957S	до 500	±25…±100	1	D
IRS20955	до 500	±25…±100	1	D
CS8422	(не УНЧ — ЦАП)	3.3	—	—
TAS5630	до 300	10–50	2	D
TAS5613	до 150	10–50	2	D
TAS5342	до 200	12–52	2	D
TPA3116D2	2×50 или 1×100	4.5–26	1–2	D
TPA3118	2×30	4.5–26	2	D
TPA3126D2	2×50	4.5–26	2	D
TPA3255	2×175 или 1×315	12–50	1–2	D
TPA3251	2×175 или 1×315	12–50	1–2	D
AD1994	2×50	10–35	2	D
MA12070	2×40	4.5–26	2	D

М/с	Мощность (Вт)	Напр. (В)	Каналов	Класс
LM383	8	5–22	1	AB
LM3875	до 56	±10–±42	1	AB
LM3876	до 60	±10–±42	1	AB
TDA1007	2×5	9–15	2	AB
TDA1013B	2×6	6–18	2	AB
TDA1514A	до 50	±25	1	AB
TDA1562Q	до 70	14.4	1	AB
TDA7265	2×25	±25	2	AB
TDA7269A	2×35	±25	2	AB
TDA7293	до 100	±50	1	AB
TDA7384	4×20	6-18	4	AB
TDA7396	1×45	14.4	1	AB
TDA7492	2×25	8–26	2	D
TDA7498E	2×100	14–36	2	D
TDA7850	4×50	14.4	4	AB
TDA7851L	4×50	14.4	4	AB
TDA8920	2×100	±30	2	D
TDA8922	2×80	±25	2	D
TDA8932	1×35	10–30	1	D
TDA8954	2×210	±45	2	D
TDA7491LP	2×20	4.5–18	2	D
TDA7496	1×10	9–15	1	AB
TDA7490	2×20	8–18	2	D
TPA3123D2	2×25	10–26	2	D
TPA3008D2	2×10	5–15	2	D
TPA3110D2	2×15	8–26	2	D
TPA3112D1	1×30	10–26	1	D
TPA3130D2	2×25	4.5–26	2	D
TPA3250	2×175	12–50	2	D
MAX9743	2×20	4.5–14	2	D
MAX98306	2×3	2.5–5.5	2	D
MAX98357A	1×3	2.5–5.5	1	D
MAX9709	2×20	4.5–14	2	D
STA540SA	2×22	8–18	2–4	AB
STA509A	2×50	10–50	2	D
STA369BWS	2×20	8–26	2	D
YDA164	2×20	8–18	2	D
YDA138	2×10	8–14	2	D
IRS2093	до 500	±25–±100	1	D
IRS2452AM	до 500	±25–±100	1	D

М/с	Мощность (Вт)	Напр. (В)	Каналов	Класс
IRS20957	до 500	±25–±100	1	D
IRS20955	до 500	±25–±100	1	D
IRS2092S	до 500	±25–±100	1	D
TAS5631	до 300	10–52	2	D
TAS5508A	8×30	3.3–5	8	D
TAS5414C	4×38	8–18	4	D
TAS5142	2×100	10–36	2	D
TAS5733L	2×30	4.5–26	2	D
TAS5825M	2×38	4.5–26	2	D
TAS5760M	2×30	4.5–26	2	D
TAS3251	2×175	12–50	1–2	D
TAS3255	2×175	12–50	1–2	D
MA12040	2×20	4.5–26	2	D
MA12070P	2×40	4.5–26	2	D
MA12070Y	2×40	4.5–26	2	D
MA12030	2×15	4.5–26	2	D
CS3511	2×30	4.5–26	2	D
CS4265	2×50	3.3/5	2	D
CSRA64215	2×10	3.3	2	D
IS31AP2110	2×5	2.5–5.5	2	D
IS31AP2010A	1×3	2.5–5.5	1	D
BD5421EFV	2×15	4.5–15	2	D
BD5431EFV	2×30	4.5–26	2	D
BD3481KS2	4×45	6–18	4	AB
BD3766FS	2×30	9–18	2	AB
BD37534FV	2×25	6–18	2	AB
BD37215FV	4×35	6–18	4	AB

Типы микросхем усилителей

Мощные аналоговые

Это устройства, предназначенные для непосредственного подключения к акустическим системам, обладающие достаточной мощностью для работы с динамиками сопротивлением 4 или 8 Ом. Основное назначение таких м/с — обеспечение усиления аудиосигнала до уровня, при котором возможна качественная звуковая отдача без заметных искажений.

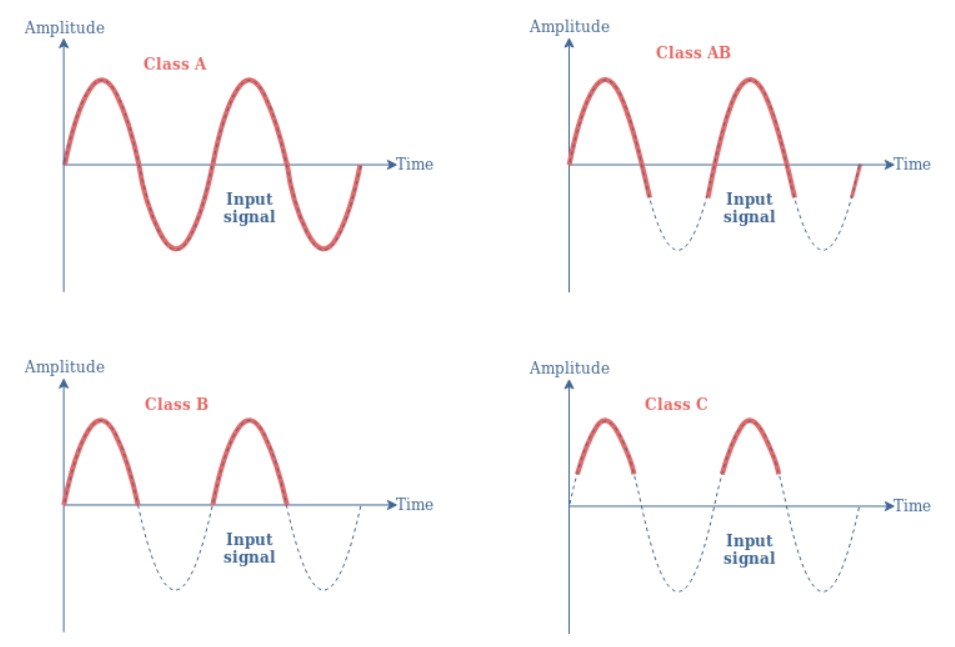

Мощные аналоговые усилители, как правило, выполнены по схеме классов A, B или AB. Класс A отличается высоким качеством звука, но обладает низким КПД и сильным нагревом. Класс B имеет высокий КПД, но страдает перекрёстными искажениями на нуле. Компромисс между качеством звука и КПД обеспечивают схемы класса AB, которые широко используются в бытовой и профессиональной технике.

Чипы этого типа часто имеют встроенные схемы защиты: от перегрева, перегрузки по току, короткого замыкания на выходе, а также ограничения по напряжению. Внутри их корпуса часто находятся дифференциальный входной каскад, фазоинвертор, усилитель напряжения, выходной каскад на мощных транзисторах и система тепловой защиты.

Популярные модели этой категории:

• TDA2030 — мощностью до 14 Вт.
• TDA2050 — до 32 Вт при нагрузке 4 Ом.
• TDA7294 — мощность до 100 Вт в моно режиме.
• LM3886 — высококачественная для Hi-Fi-усилителей с выходной мощностью до 68 Вт.
• STK4048 — гибридный усилитель для профессиональной аппаратуры.

Каждая из этих м/с имеет свои особенности подключения, режимы работы и схемные решения, требующие точного соблюдения рекомендаций производителя.

Цифровые (Class D)

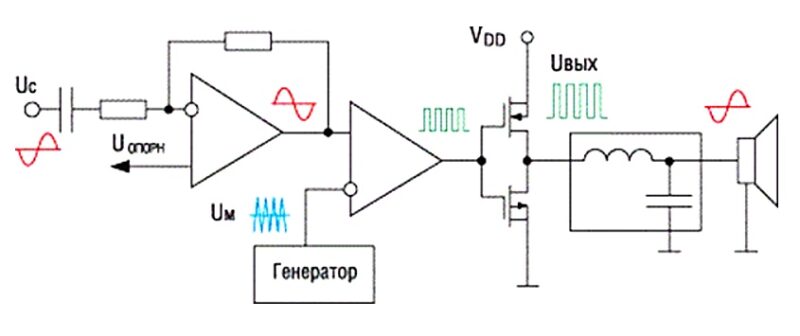

Цифровые УМЗЧ отличаются принципиально иной схемотехникой. В отличие от линейных усилителей классов A, B или AB, устройства класса D работают в импульсном режиме. Усиление сигнала осуществляется посредством широтно-импульсной модуляции, в результате чего уменьшаются потери на рассеяние тепла и повышается эффективность.

Эти усилители имеют КПД до 95%, что делает их особенно подходящими для портативных и энергоэффективных решений. Нагрев таких микросхем минимален, а требования к теплоотводу значительно ниже. Благодаря этим свойствам чипы класса D широко применяются в активных колонках, автомобильной акустике, беспроводных аудиосистемах и сабвуферах.

Примеры из класса D:

• PAM8403 — миниатюрный двухканальный усилитель мощностью до 3 Вт на канал.
• TPA3116D2 — мощная двухканальная микросхема до 50 Вт на канал, популярная среди радиолюбителей.
• IRS2092 — драйвер для сборки усилителя на мощных MOSFET, используется в профессиональных решениях.
• TAS5630 — интегрированный усилитель на 300 Вт, применяемый в домашних кинотеатрах и сабвуферах.

Цифровые усилители обычно требуют фильтров низких частот на выходе для восстановления аналогового сигнала и защиты от ВЧ-помех. Кроме того, для корректной работы класса D необходимо тщательно проектировать печатную плату, обеспечивая качественное заземление и минимальный уровень пульсаций питания.

С регулировками и защитой

Некоторые усилительные микросхемы имеют встроенные элементы управления: регулировку громкости, баланса, тембра, переключение входов и даже микроконтроллерное управление по интерфейсу I2C или SPI. Такие устройства часто применяются в микросистемах, автомобильной аудиотехнике и мультимедийных центрах, где важна компактность и простота подключения.

Интегрированные усилители нередко включают предварительный усилитель, эквалайзер, цифровой процессор обработки сигнала и мощный выходной каскад. Благодаря наличию встроенной логики, такие микросхемы позволяют реализовывать управление кнопками, энкодером или ИК-пультом без внешних компонентов.

Примеры таких чипов:

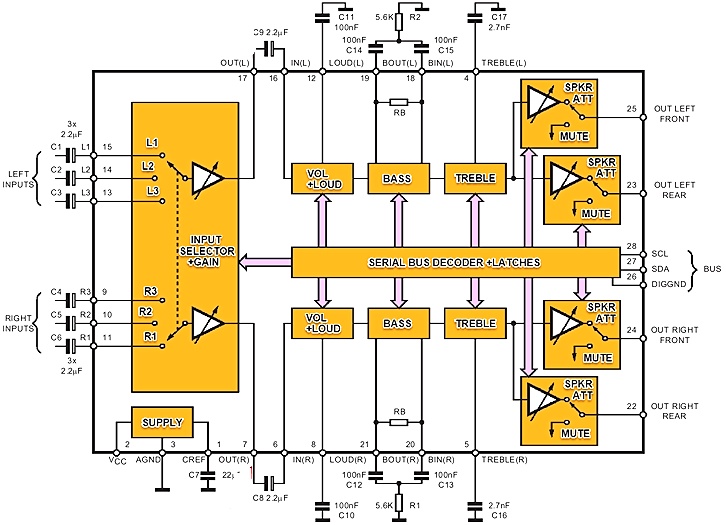

• TDA7439 — аудиопроцессор с возможностью регулировки тембра и громкости.
• TDA7560 — автомобильная м/с на 4 канала по 45 Вт с встроенной защитой и диагностикой.
• STA540 — усилитель с четырьмя выходными каналами и встроенными фильтрами.

Они особенно удобны при разработке компактной аудиотехники с минимальным количеством компонентов. Использование интегральных решений сокращает время разработки, повышает надёжность схемы и облегчает последующее производство.

Основные параметры микросхем

Перед выбором или применением усилительной интегральной схемы необходимо учитывать ряд ключевых электрических и акустических параметров. Эти характеристики определяют, насколько хорошо она справится с задачей усиления аудиосигнала, и повлияют на качество звучания, надёжность и совместимость с остальными компонентами системы.

Выходная мощность

Один из главных параметров УНЧ — это мощность, которую он может отдавать на нагрузку. Она измеряется в ваттах и обычно указывается производителем при заданной нагрузке (например, 4 Ом или 8 Ом) и уровне искажений. Следует различать несколько понятий:

• Номинальная мощность — средняя мощность, которую микросхема способна стабильно отдавать в течение продолжительного времени без перегрева и искажений.
• Пиковая мощность — максимальная кратковременная мощность, которую чип может отдать на нагрузку при определённых условиях.
• Мощность при заданных искажениях — значение, при котором искажения не превышают определённого уровня, например, 1%.

Для домашнего применения часто достаточно 15–30 Вт на канал. В автомобильной аудиосистеме или профессиональной аппаратуре могут использоваться усилители мощностью 50–100 Вт и выше. При этом важно учитывать не только паспортную мощность м/с, но и тепловой режим, эффективное охлаждение, напряжение и допустимую нагрузку.

Коэффициент гармонических искажений (THD)

Гармонические искажения — это изменение формы исходного сигнала, которое возникает из-за нелинейности. Коэффициент гармонических искажений (Total Harmonic Distortion) выражается в процентах и показывает, какую долю составляют искажения от основного сигнала.

Чем ниже значение THD, тем ближе выходной сигнал к оригиналу. Для бытовой техники приемлемым считается уровень искажений в пределах 0.1–1%, хотя многие современные микросхемы демонстрируют значения менее 0.05%. В профессиональной аппаратуре, где требуется высокая точность передачи сигнала, значение THD должно быть минимальным — не более 0.01%.

Важно понимать, что производители указывают THD при разных условиях: разной мощности, частоте и сопротивлении нагрузки. Поэтому сравнивать чипы следует только по одинаковым условиям измерения.

Частотный диапазон

Этот параметр показывает, в каком диапазоне частот микросхема способна эффективно усиливать сигнал без значительного его искажения или ослабления. Обычно он указывается в герцах или килогерцах и описывает границы частот, на которых усиление остаётся в пределах допустимого отклонения, например, ±1 дБ.

Стандартный аудиодиапазон человеческого слуха составляет от 20 Гц до 20 кГц. Чипы УНЧ должны обеспечивать работу минимум в этом диапазоне, а высококачественные модели могут иметь более широкий диапазон, например, от 10 Гц до 100 кГц, что позволяет сохранить детализацию и динамику даже за пределами слышимого спектра.

Особое внимание этому параметру стоит уделять при создании усилителей для АС с широким частотным откликом или для сабвуферов, где важно правильное воспроизведение низких частот.

Соотношение сигнал/шум (SNR)

Характеризует уровень полезного сигнала относительно уровня фонового шума, возникающего в микросхеме и её обвязке. Измеряется в децибелах и влияет на общее качество звука, особенно в тихих фрагментах аудиоматериала.

Чем выше значение SNR, тем чище будет звук. Значения ниже 80 дБ считаются неудовлетворительными для современной аудиотехники. Хорошими считаются значения выше 90 дБ, а для Hi-Fi и High-End оборудования — свыше 100 дБ.

Фоновый шум может возникать из-за внутренних процессов, некачественного питания, длинных сигнальных проводников и плохой экранировки. Поэтому при проектировании необходимо учитывать не только параметры чипа, но и общую конструкцию устройства.

КПД (коэффициент полезного действия)

КПД определяет, насколько эффективно микросхема преобразует потребляемую электрическую энергию в полезный звуковой сигнал. У аналоговых классов A и AB КПД составляет от 20 до 50%, что означает значительное тепловыделение. Это требует применения радиаторов и в некоторых случаях активного охлаждения.

М/с	Pмакс. (Вт)	КПД (%)	Класс
TDA2003	до 10	~55%	AB
TDA2030	до 14	~55%	AB
TDA2040	до 20	~55%	AB
TDA2050	до 32	~60%	AB
TDA2822	2×1.5	~45%	AB
TDA7294	до 100	~60%	AB
TDA7388	4×26…40	~55%	AB
TDA8560Q	2×40	~55%	AB
TDA1554Q	4×11	~55%	AB
TDA7560	4×50	~58%	AB
LM386	0.325	~40%	AB
LM1875	до 30	~55–60%	AB
LM3886	до 68	~60%	AB
TA8210AH	2×22	~55%	AB
TA2020	2×20	~80–85%	D
TA2024	2×15	~85–90%	D
LA4440	2×6.5	~55%	AB
LA4285	2×5	~50%	AB
LA4508	2×6	~55%	AB
HA13118	4×17	~55%	AB
KA2206	2×2	~50%	AB
PAM8403	2×3	~85–90%	D
PAM8610	2×10	~85–90%	D
PAM8406	2×5	~85%	D
MAX9744	1×20	~90%	D
STA540	4×7	~60%	AB
STA508	2×40	~88%	D
YDA138-E	2×10	~85%	D
IRS2092	до 500	~90–95%	D
TAS5630	до 300	~90–93%	D
TAS5613	до 150	~90–92%	D
TAS5342	до 200	~90%	D
TPA3116D2	2×50	~88–90%	D
TPA3118	2×30	~88%	D
TPA3255	2×175	~92–95%	D
TPA3251	2×175	~92%	D
AD1994	2×50	~90%	D
MA12070	2×40	~92%	D

Усилители класса D обладают КПД до 95%, за счёт чего их можно применять в условиях ограниченного теплового бюджета, например, в портативных устройствах или малогабаритной аппаратуре. При этом важно понимать, что высокий КПД не всегда означает высокое качество звука, особенно при плохой реализации фильтрации и импульсного режима.

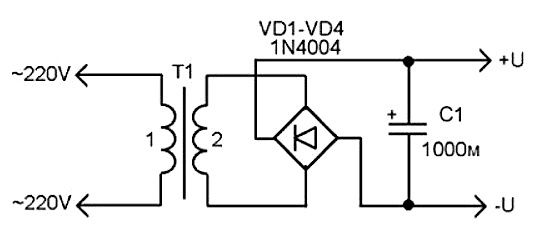

Параметры питания

Каждая микросхема имеет определённый допустимый диапазон питающего напряжения. Некоторые работают от одиночного источника (например, +12 В), другие требуют симметричного питания (+/-15 В). Нарушение этих условий может привести к неправильной работе, увеличению искажений или выходу устройства из строя.

При проектировании УМЗЧ необходимо учитывать максимальные и минимальные значения питающего напряжения, ток потребления и стабилизацию напряжения. Для интегральных схем с высоким энергопотреблением может потребоваться отдельный БП с повышенной токовой отдачей и фильтрацией.

Цоколевка микросхем УМЗЧ

Теперь про описание расположения и назначения выводов корпуса. Знание правильной цоколевки необходимо для корректного включения устройства в схему, обеспечения стабильной работы и предотвращения выхода из строя. При неправильном подключении питания, сигнальных входов или нагрузки микросхема может не работать или перегреться, а в некоторых случаях — выйти из строя.

Микросхемы УМЗЧ выпускаются в различных корпусах: DIP, SIP, TO-220, Multiwatt, SMD и других. Корпус определяет не только удобство монтажа, но и теплоотдачу, особенно для мощных моделей. Ниже приведены описания цоколевок для популярных моделей.

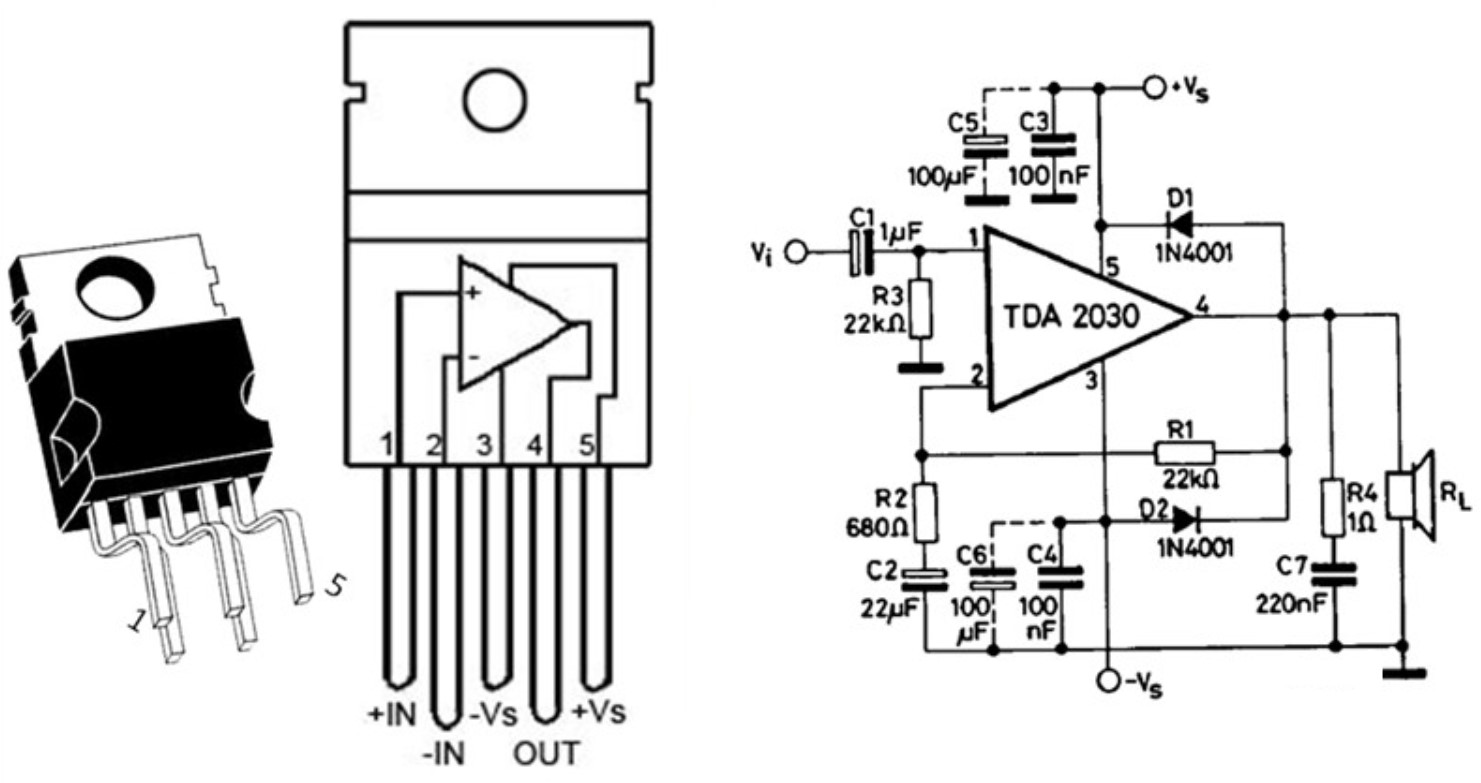

TDA2030

Один из самых распространённых усилителей низкой частоты, применяется в бытовых усилителях, колонках и радиоконструкторах.

Корпус: Pentawatt (5 выводов). Распиновка (вид спереди, с маркировкой вверх):

1. Неинвертирующий вход
2. Инвертирующий вход
3. Отрицательное (V−)
4. Выход
5. Положительное (V+)

Особенности подключения:

• Между выводом 1 и землёй обычно ставится разделительный конденсатор.
• Выходной сигнал с вывода 4 подаётся на динамик через развязывающий конденсатор (в однополярной схеме).
• Необходим теплоотвод, так как при мощности свыше 10 Вт возможен значительный нагрев.

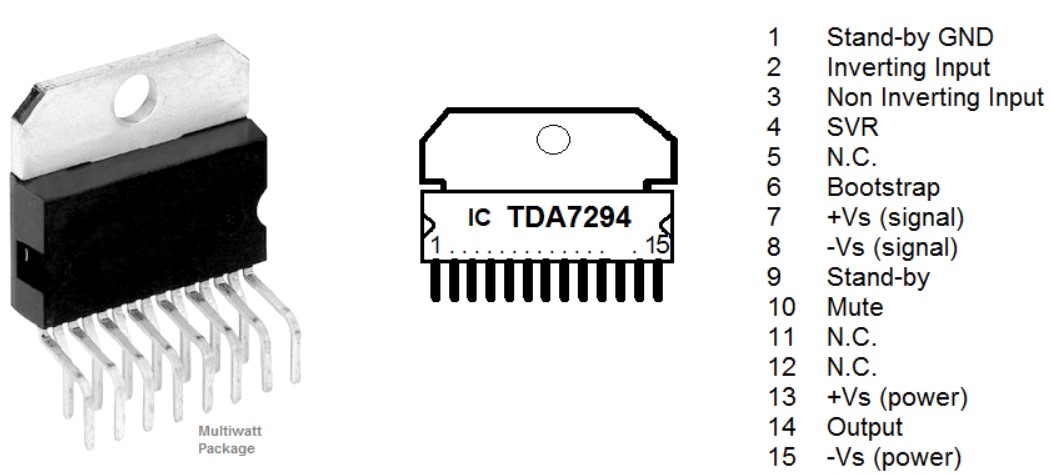

TDA7294

Высокомощная микросхема для построения усилителей Hi-Fi-класса. Применяется в сабвуферах, домашних кинотеатрах и стереоусилителях.

Корпус: Multiwatt15. Цоколевка:

1. Вход сигнала (инвертирующий)
2. Земля входа
3. Вход сигнала (неинвертирующий)
4. Термозащита
5. Питание (V−)
6. Не используется
7. Не используется
8. Выход
9. Не используется
10. V+
11. Не используется
12. Bootstrap
13. Становится низким при mute
14. Управление standby
15. Общая земля

Особенности подключения:

• Наличие пинов для управления mute и standby даёт возможность интеграции в автоматические системы включения.
• Требует применения радиатора с хорошей теплоотдачей.
• Необходимо использовать bootstrap-конденсатор между выводами 12 и 10.

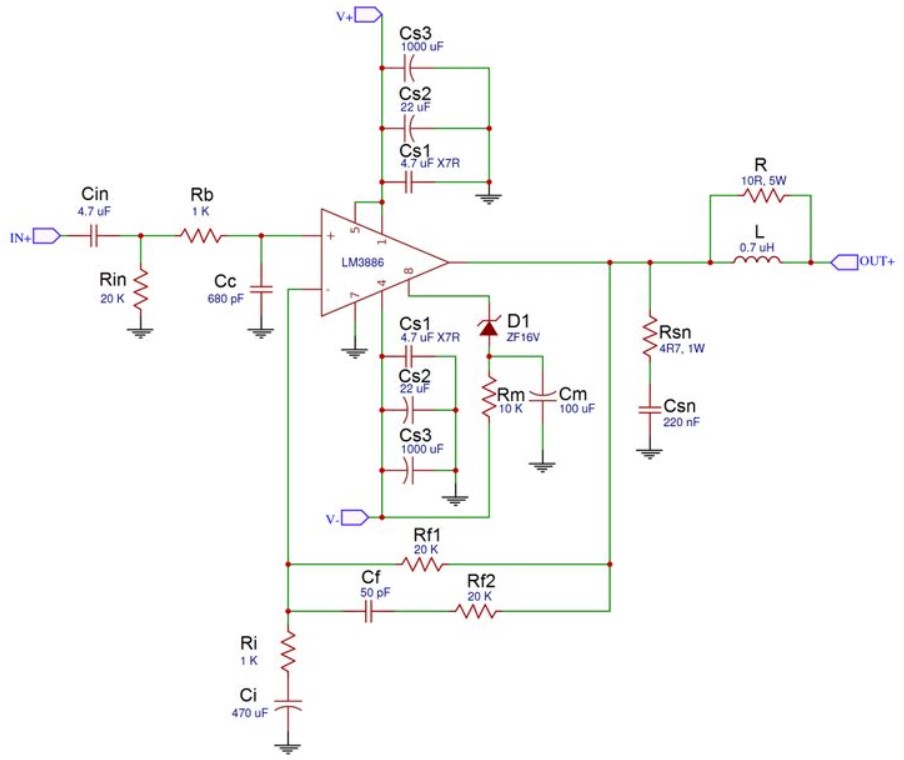

LM3886

Высокой точности и чистоты звучания, часто используется в стереоусилителях класса Hi-Fi и High-End.

Корпус: TO-220 (11 выводов). Цоколевка:

1. Вход сигнала (неинвертирующий)
2. Вход сигнала (инвертирующий)
3. Защита от перенапряжения
4. Земля сигнальная
5. Отрицательное
6. Выход
7. Bootstrap
8. Положительное
9. Защита от перегрева
10. Защита от короткого замыкания
11. Общая земля

Особенности:

• Обладает встроенной системой защиты от перегрузок и перегрева.
• Требует радиатор.
• Bootstrap-конденсатор нужен для стабильной работы выходного каскада.

TDA2050

Аналог TDA2030, но с повышенной выходной мощностью. Применяется в УМЗЧ мощностью до 35 Вт.

Корпус: Pentawatt. Распиновка аналогична TDA2030:

1. Неинвертирующий вход
2. Инвертирующий вход
3. Питание (−V)
4. Выход
5. Питание (+V)

Особенности:

• Может работать как с однополярным, так и с двухполярным напряжением.
• Требует надёжного теплоотвода.

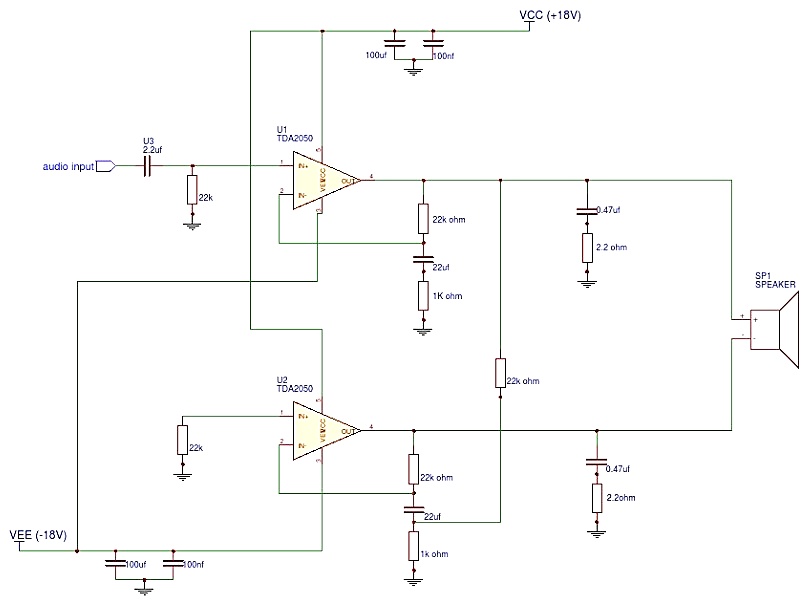

• Часто используется в мостовых схемах для увеличения мощности.

TPA3116D2

Импульсный чип класса D, работает с минимальным тепловыделением и выдаёт до 100 Вт в мостовом режиме.

Корпус: HTSSOP (32 вывода). Основные выводы:

• PVCC — питание выходного каскада
• AVCC — питание логики
• INL и INR — входы аудиосигналов
• OUTPL, OUTNL, OUTPR, OUTNR — мостовые выходы на левый и правый каналы
• MUTE, SD — управление режимами
• GND — земля
• OSC — конфигурация частоты работы
• Bootstrap — для поддержания выходного каскада

Особенности:

• Требует точного соблюдения разводки на плате, особенно при высоких мощностях.
• Наличие контрольных выводов позволяет реализовать защиту и диагностику.
• Необходим LC-фильтр на выходе для восстановления аналогового сигнала.

Типовые схемы включения

Правильная реализация схемы включения микросхемы усилителя играет ключевую роль в достижении стабильной, надёжной и качественной работы всего устройства. Разные модели требуют соблюдения собственных условий подключения, включая тип питания, обвязочные элементы, конфигурации выхода и защитные меры. Ниже приведены описания типовых схем включения для наиболее популярных чипов.

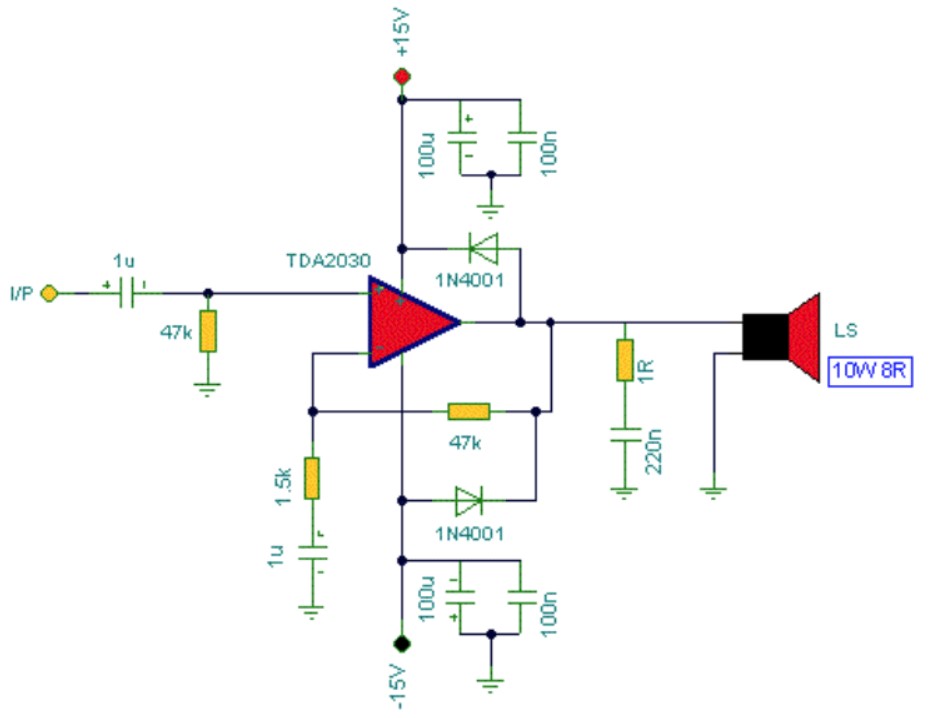

Однотактная схема на TDA2030

Одной из самых простых схем включения является использование TDA2030 в однотактном режиме с однополярной запиткой. Такая схема подходит для начинающих радиолюбителей, так как содержит минимальное количество компонентов и легко монтируется.

Особенности схемы:

• Используется одиночный БП, например, 12–24 В.
• Конденсатор на выходе блокирует постоянную составляющую, позволяя подключать динамик напрямую.
• В цепи обратной связи установлен резистор, формирующий коэффициент усиления.
• Входной сигнальный конденсатор защищает от постоянного напряжения на источнике сигнала.
• Обязательно используется фильтр питания (электролит + керамика) и диоды защиты по питанию.

Типовые номиналы:

• Сигнальный конденсатор: 1 мкФ
• Конденсатор в цепи БП: 1000–2200 мкФ + 100 нФ
• Выходной конденсатор: 1000–2200 мкФ (зависит от сопротивления нагрузки)
• Резисторы обратной связи: 22 кОм и 1 кОм

Такой УНЧ способен выдать до 8–10 Вт на нагрузку 4 Ом при питании 18 В. Подходит для настольных колонок или мини-усилителей.

Мостовая схема на TDA2050

При необходимости увеличения выходной мощности часто применяется мостовая схема. В ней используется две одинаковых микросхемы, каждая из которых усиливает одну половину сигнала, но с противоположной фазой. Благодаря этому выходная мощность возрастает в 3–4 раза.

Особенности мостового включения:

• Оба выхода микросхем подключаются к противоположным концам динамика.
• Входной сигнал подаётся через инвертирующий каскад на вторую микросхему.
• Полностью симметричная структура требует точной настройки компонентов.
• Развязывающие конденсаторы исключаются, так как нагрузка подключена между выходами.

Преимущества:

• Повышение выходной мощности без увеличения напряжения питания.
• Возможность получения до 30–40 Вт на 8 Ом без трансформатора.
• Улучшение динамического диапазона за счёт симметрии сигнала.

Недостатки:

• Увеличенная нагрузка на питание.
• Повышенные требования к охлаждению.

Мостовая схема особенно актуальна для сабвуферов и автомобильных УЗЧ, где важна высокая мощность при ограниченных габаритах и напряжении.

Усилитель на TDA7294

TDA7294 позволяет реализовать как обычное, так и мостовое включение. Типовая схема включения предполагает двухполярное питание, фильтрацию, цепи mute и standby, а также bootstrap-цепь.

Ключевые элементы:

• Bootstrap-конденсатор: 22 мкФ.
• Сигнальные входы через разделительные конденсаторы — 1 мкФ.
• Цепь обратной связи с резисторами 22 кОм и 1 кОм.
• Мьют и стендбай управляются подтяжкой к земле или к питанию через резистор.
• Конденсаторы на питание — 4700 мкФ и более.

Для мостового подключения двух TDA7294 требуется внешний инвертор сигнала, а также симметричная и стабильная схема БП.

Особенности применения:

• При двухполярном питании исключается необходимость в развязывающих конденсаторах на выходе.
• Обязательно использовать радиатор с термопастой.
• При работе на максимальной мощности чип может потреблять до 5 А тока, поэтому блок питания должен быть соответствующим.

Импульсный усилитель на TPA3116D2

TPA3116D2 — микросхема класса D, для неё характерны особые требования к разводке и фильтрации. Типовая схема представляет собой двухканальный УЗЧ с мостовыми выходами.

Основные элементы:

• Напряжение: 12–24 В (до 26 В).
• LC-фильтры на каждом выходе: дроссели 10–22 мкГн, конденсаторы 470 нФ.
• Конденсаторы по питанию: 470–1000 мкФ + керамика.
• Управляющие входы MUTE и SD подтянуты к питанию.
• Конденсаторы по bootstrap — 100 нФ.

Рекомендации по плате:

• Земля должна быть сплошной, с минимальными петлями.
• Запитку разводить короткими и толстыми дорожками.
• Компоненты фильтра ставятся максимально близко к микросхеме.

Такая схема обеспечивает мощность до 2×50 Вт на 4 Ом при 24 В, при этом не требует громоздких радиаторов. Отличный выбор для компактных и энергоэффективных аудиоустройств.

Усилитель на LM3886

Используется в Hi-Fi-усилителях, поэтому особое внимание уделяется качеству компонентов и топологии платы.

Типовая схема включает:

• Двухполярное питание ±20…±35 В.
• Входной сигнальный конденсатор: 1–2.2 мкФ (плёночный).
• Конденсаторы — от 4700 мкФ на каждое плечо.
• Резисторы в обратной связи: 20 кОм и 1 кОм.
• Bootstrap-конденсатор: 47 мкФ.
• RC-цепь на выходе для повышения устойчивости на сложную нагрузку.

Тепловые условия:

• Обязателен радиатор.
• При мощности свыше 40 Вт желательно использовать вентилятор.
• Выходной сигнал можно подавать напрямую на акустическую систему.

Такой УЗЧ может использоваться в качестве оконечного каскада в профессиональной аудиотехнике или в домашних усилителях высокой точности.

Рекомендации по охлаждению и питанию

Это два критически важных аспекта в проектировании усилителей на базе м/с. Невыполнение данных условий может привести к ухудшению характеристик, перегреву, и в крайнем случае — к выходу из строя устройства.

Требования к питанию

Микросхемы УМЗЧ могут требовать как однополярное, так и двухполярное питание. Важно соблюдать указанные в даташите пределы по напряжению и току, чтобы обеспечить стабильную работу. Вот пример хорошего БП для таких схем.

Однополярное

Используется чаще в компактных устройствах, где требуется простота. Напряжение обычно составляет 12–24 В.

Преимущества: Простая реализация. Возможность запитки от аккумуляторов или стандартных адаптеров.

Недостатки: Необходимость развязывающего конденсатора на выходе. Ограниченный динамический диапазон.

Рекомендации:

• Использовать электролитические конденсаторы ёмкостью не менее 1000 мкФ на каждую микросхему.
• Добавлять керамические конденсаторы на 100 нФ параллельно электролитам для подавления высокочастотных помех.
• Обязательно использовать шоттки-диоды или обычные диоды для защиты от переполюсовки.

Двухполярное

Обеспечивает лучшую симметрию сигнала и динамику. Используется в схемах класса Hi-Fi и более мощных моделях.

Преимущества: Исключается необходимость в развязывающем конденсаторе на выходе. Повышенная мощность и качество звука.

Недостатки: Требует более сложного БП. Необходим баланс двух плеч по напряжению.

Рекомендации:

• Использовать симметричные источники с трансформатором или импульсным преобразователем.
• Конденсаторы на каждое плечо не менее 4700 мкФ, желательно больше при мощных усилителях.
• Обязательно обеспечить заземление между центральной точкой питания и сигнальной землёй.

Ток потребления

• При выборе БП учитывайте пиковое потребление, особенно при работе на низкоомную нагрузку.
• На каждую микросхему в среднем должно приходиться не менее 2–3 А запаса по току.

Советы по охлаждению

Все мощные чипы выделяют тепло в процессе работы. Особенно это актуально для устройств класса AB, которые имеют сравнительно низкий КПД и могут греться даже в режиме покоя.

Естественное охлаждение

Подходит для маломощных схем (до 10 Вт). В таких случаях микросхема может работать без радиатора или с небольшим алюминиевым теплоотводом.

Рекомендации:

• Устанавливать микросхему вертикально для лучшей конвекции.
• Обеспечить отверстия или вентиляционные прорези в корпусе устройства.
• Избегать плотной компоновки элементов рядом с микросхемой.

Принудительное охлаждение

Необходимо при использовании микросхем мощностью выше 30–40 Вт, особенно в мостовом или двухканальном режиме.

Меры:

• Применение алюминиевых радиаторов с площадью от 150 см².
• Использование термопасты между корпусом микросхемы и радиатором.
• Для компактных корпусов (например, TO-220) использовать радиаторы с ребрами высотой от 30 мм.
• Установка вентилятора для активного охлаждения, особенно в закрытых корпусах.

Термозащита

Многие современные микросхемы, такие как TDA7294, LM3886, TDA7377, имеют встроенную термозащиту. Она отключает выход при перегреве выше 150–160 °C.

Хотя это обеспечивает дополнительную надёжность, рассчитывать на такую защиту как на основной способ охлаждения не стоит. Цель проектирования — не допустить включения защиты даже в условиях максимальной нагрузки.

Защита от короткого замыкания

У некоторых микросхем также имеется защита от перегрузки или короткого замыкания на выходе. Тем не менее, рекомендуется предусматривать следующие меры:

• Последовательные резисторы на выходе малой величины (0.1–0.22 Ом) для ограничения тока.
• Диоды шоттки для перенаправления избыточного тока в питание.
• В схеме питания применять предохранители, рассчитанные на номинальный ток +20–30% запаса.

Радиоэлектромагнитная совместимость

При проектировании платы важно минимизировать излучение и восприимчивость к помехам:

• Провод питающий желательно скручивать с сигнальной землёй.
• Использовать ферритовые кольца на входах и выходах.
• При наличии ШИМ-усилителей (класс D) использовать экранировку корпуса.

Особенности применения в разных устройствах

Эти радиоэлементы широко применяются в самых разных устройствах — от портативных колонок до домашних кинотеатров и автомобильных аудиосистем. Выбор конкретной микросхемы зависит от требований по мощности, габаритам, типу питания и качеству звука. Ниже рассмотрены основные категории устройств и особенности применения микросхем в каждой из них.

Портативная акустика

Для портативных колонок, Bluetooth-динамиков и мобильной аудиотехники крайне важно сочетание низкого энергопотребления, компактности и минимального тепловыделения.

Подходящие чипы:

• TPA3110, TPA3116D2 (класс D)
• PAM8403, PAM8610
• TDA2822, TDA7052

Особенности применения:

• Питание осуществляется от литий-ионных аккумуляторов (3.7–7.4 В), что накладывает ограничения на напряжение питания микросхемы.
• Обязательное применение энергоэффективных решений — преимущественно у класса D.
• Минимальные габариты корпуса требуют использования SMD-компонентов и встроенных фильтров.
• Микросхемы с мостовыми выходами (BTL) позволяют избежать использования выходных конденсаторов, экономя место.

Автомобильные усилители

Автомобильная аудиотехника работает от стандартного бортового напряжения 12–14.4 В, что требует высокой мощности при относительно низком напряжении.

Подходящие чипы:

• TDA7377, TDA7388, TDA8560Q
• TDA7850 (4×50 Вт)
• TDA1554Q (2×22 Вт)

Особенности применения:

• Предпочтение отдается микросхемам с мостовым включением и четырьмя каналами.
• Все микросхемы рассчитаны на однополярное питание и способны работать при падении напряжения до 8 В.
• Корпуса обычно выполнены в форм-факторах SIL, PowerSO или Multiwatt, с возможностью крепления к металлическому шасси автомобиля для теплоотвода.
• Высокая устойчивость к помехам и защита от перенапряжений — обязательные требования.
• Используются функции mute и standby для исключения щелчков при включении и экономии энергии.

Домашняя акустика и усилители

Домашние аудиокомплексы, включая Hi-Fi-системы, саундбары и музыкальные центры, требуют высокого качества звучания, надёжности и зачастую имеют двухполярное питание.

Подходящие чипы:

• LM3886, TDA7294, TDA7293
• TDA2050, TDA2030 (в стерео- или мостовом варианте)

Особенности применения:

• Обязательное использование большого радиатора или активного охлаждения.
• Двухполярное позволяет исключить развязывающие конденсаторы и получить качественный звук на низких частотах.
• В домашней технике допустимы более крупные габариты, что облегчает разводку питания и размещение фильтров.
• Возможно использование модульных решений с предусилителями, регуляторами громкости и тембра.

Сабвуферы

Сабвуферы требуют максимально возможной мощности на низкой частоте, поэтому для них особенно важны чипы, способные стабильно работать в мостовом режиме при низкоомной нагрузке.

Подходящие чипы:

• TDA7294 (в мосту)
• LM3886 (мостовая схема)
• TDA7850 (в мостовом двухканальном режиме)
• TAS5630, IRS2092 (класс D)

Особенности применения:

• Необходим мостовой режим подключения, позволяющий получить 70–120 Вт на 4 Ом.
• Требуется массивный радиатор и питание от мощного трансформатора (до ±35 В).
• Использование фильтра низких частот перед УНЧ — обязательное условие.
• Конденсаторы питания выбираются с большим запасом — от 10 000 мкФ на плечо и выше.

Телевизоры, мониторы и мультимедиа

В подобных устройствах требуются маломощные, компактные и надёжные усилители, обеспечивающие достаточный уровень звука для фонового воспроизведения.

Подходящие чипы:

• TDA8944J, TDA8946J
• TDA1517P
• TPA3122D2

Особенности применения:

• Питание от 9–18 В, часто напрямую от импульсного блока телевизора.
• Упор делается на компактность и минимум внешних компонентов.
• Усилители интегрируются в плату устройства без отдельного корпуса.
• Низкий уровень шума важен для бытовой техники, особенно в ночном режиме.

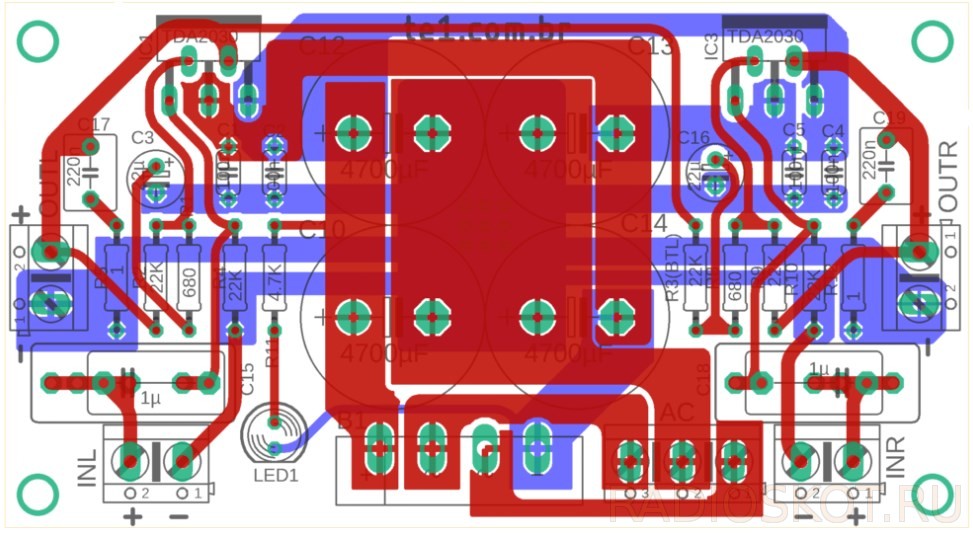

Правила проектирования печатных плат

Разработка печатной платы (ПП) для усилителя на м/с требует внимательного подхода, поскольку качество разводки напрямую влияет на надёжность, уровень помех и звуковые характеристики устройства. Ниже представлены основные правила, советы и типовые решения, которые помогут в создании стабильной и эффективной схемы усиления звука.

Разделение сигнальных и силовых цепей

Одним из важнейших принципов проектирования является разделение токонесущих и сигнальных контуров. Это позволяет избежать проникновения импульсных помех, наводок и паразитной обратной связи.

Рекомендации:

• Силовые дорожки (запитка и выход на нагрузку) должны быть максимально короткими и широкими.
• Сигнальные дорожки прокладываются отдельно от питающих и желательно — по «тихой» стороне платы.
• Используйте раздельные земли: сигнальную и силовую. Объединение следует делать в одной точке — так называемой «звезде».

Ширина дорожек и заземление

Для мощных аудиоусилителей на микросхемах особенно важно правильно рассчитать ширину дорожек по току.

Примеры:

• Для тока до 1 А минимальная ширина медной дорожки — 1.5 мм.
• Для тока 3–5 А — не менее 3–4 мм.
• Предпочтительно использовать сплошную заливку земли по всей плате (GND plane).

Рекомендации:

• Всегда делайте заливку земли на второй стороне платы.
• Вокруг микросхемы рекомендуется обеспечить сплошное заземление для экранирования.
• В местах перехода между сигнальными и силовыми цепями желательно использовать развязывающие фильтры.

Размещение компонентов

Планировка размещения элементов должна учитывать термодинамику и доступ к важным узлам для обслуживания.

Рекомендации:

• Микросхему располагайте ближе к краю платы для удобного крепления радиатора.
• Конденсаторы питания устанавливаются как можно ближе к выводам микросхемы.
• Входные сигнальные элементы (резисторы, конденсаторы) размещаются рядом с соответствующими входами.
• Выходная нагрузка подключается через мощные клеммы, желательно на краю платы.

Разводка конденсаторов

Наличие качественных конденсаторов фильтрации и их грамотная разводка напрямую влияет на шумы и устойчивость усилителя.

Типы конденсаторов:

• Электролитические — 470–10 000 мкФ для питания.
• Керамические — 100 нФ у ножек микросхемы.
• Плёночные — 100 нФ…470 нФ для развязки сигнала и формирования частотных характеристик.

Рекомендации:

• Конденсаторы на питание располагаются как можно ближе к выводам микросхемы.
• Керамику размещают прямо под корпусом микросхемы по возможности.
• Развязочные конденсаторы следует припаивать короткими дорожками, без длинных петель.

Разводка входов и выходов

Для входного сигнала особенно важно соблюдать баланс между минимизацией длины дорожки и изоляцией от силовой части.

Советы:

• Разводите вход отдельно от питания и выходов, по возможности — экранированными дорожками.
• Используйте ферритовые бусины или дроссели на входе и выходе для снижения высокочастотных помех.
• Выход микросхемы усиливается до нагрузки через как можно более короткие и широкие дорожки.

Особенности для класса D

Здесь требуется особый подход к разводке из-за наличия ШИМ-сигналов и высокочастотных переходных процессов.

Особенности:

• Разводка плат делается с учётом минимального замыкания контуров ШИМ.
• Обязательно устанавливаются выходные LC-фильтры для подавления ВЧ-излучения.
• Элементная база подбирается с высокой частотой среза (быстрые транзисторы, качественные ферриты).

Дополнительно:

• Корпус устройства желательно делать из металла или предусматривать внутреннее экранирование.
• Используйте заземлённые защитные поля вдоль выходных линий.
• Все линии, соединённые с выходом микросхемы, должны быть как можно короче.

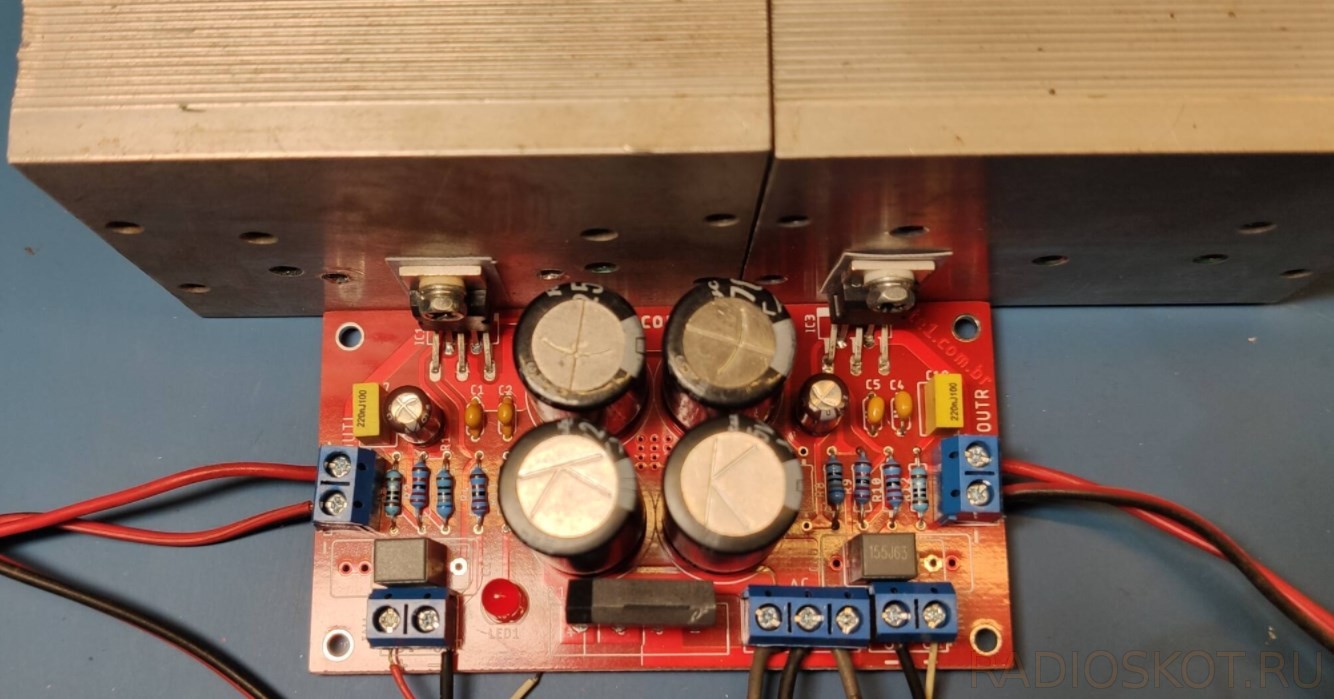

Сборка и проверка усилителя

Завершающий этап работы над устройством — это правильная сборка устройства, проверка его работы и настройка для достижения оптимального качества звука. В этой части статьи рассмотрим ключевые моменты, на которые стоит обратить внимание при монтаже, а также этапы тестирования и настройки готового УНЧ.

Сборка усилителя

Правильная сборка — важный процесс, который требует аккуратности и внимательности.

Инструменты и материалы

Для сборки УМЗЧ потребуется следующий набор инструментов и материалов:

1. Печатная плата (ПП) с заранее распечатанной схемой.
2. Паяльник с регулируемой температурой, желательно с тонким жалом для точных операций.
3. Паяльная проволока с флюсом для пайки.
4. Клеевой пистолет или термоклей для крепления радиаторов.
5. Термопаста для улучшения теплопередачи между микросхемой и радиатором.
6. Мультиметр для проверки соединений и напряжений.
7. Прибор для термоконтроля (например, инфракрасный термометр) для проверки нагрева микросхемы.

Порядок сборки

1. Монтаж компонентов: Начните с установки маленьких компонентов, таких как резисторы и конденсаторы, затем переходите к более крупным, например, к микросхемам и радиаторам. Это поможет избежать повреждения мелких компонентов при установке крупных.
2. Использование радиаторов: Микросхемы УМЗЧ мощностью 20 Вт и более должны быть оснащены радиаторами для предотвращения перегрева. Используйте термопасту при установке радиатора, чтобы улучшить теплоотвод.
3. Проверка соединений: После монтажа всех компонентов важно внимательно проверить пайку. Особенно важно проверить, не возникло ли короткое замыкание между близко расположенными дорожками.
4. Подключение питания: Подключите БП только после того, как все компоненты будут установлены и проверены. Убедитесь, что он соответствует требованиям микросхемы по напряжению и току.

Тестирование усилителя

После завершения сборки устройства необходимо провести несколько тестов, чтобы убедиться в его правильной работе и качестве звука.

Проверка работы питания

1. Тестирование напряжения: Сначала проверьте выходное напряжение на каждом из выходов БП с помощью мультиметра. Оно должно соответствовать номиналу, указанному в даташите на микросхему аудиоусилителя.
2. Проверка тока: Если УНЧ подключён к активной нагрузке, измерьте потребляемый ток. Это поможет убедиться, что усилитель не перегружен и не потребляет слишком много энергии.

Проверка работы самого УНЧ

1. Подключение к динамикам: Подключите усилитель к предварительно проверенному динамику, который может выдержать заявленную мощность микросхемы.
2. Проверка на громкость и искажения: Постепенно увеличивайте громкость. На первых этапах важно прислушиваться к возможным искажениям или шумам. Если микросхема перегревается или выходной сигнал начинает искажаться, это может свидетельствовать о проблемах с охлаждением или разводкой платы.
3. Тестирование в разных режимах: Если УЗЧ поддерживает несколько режимов работы, например, переход из стерео в мостовой режим или подключение к разным источникам сигнала, проверьте его в этих режимах.
4. Проверка частотной характеристики: При возможности проведите тест с использованием анализатора частот. Это поможет выявить низкие или высокие искажения, которые могут указывать на проблемы с фильтрацией питания или разводкой сигнальных дорожек.

Настройка усилителя

Для достижения наилучших звуковых характеристик важно провести грамотную настройку:

1. Регулировка уровней громкости: Если в схеме есть регулятор усиления (gain), установите его в оптимальное положение, чтобы он мог работать на максимальной мощности без искажений.

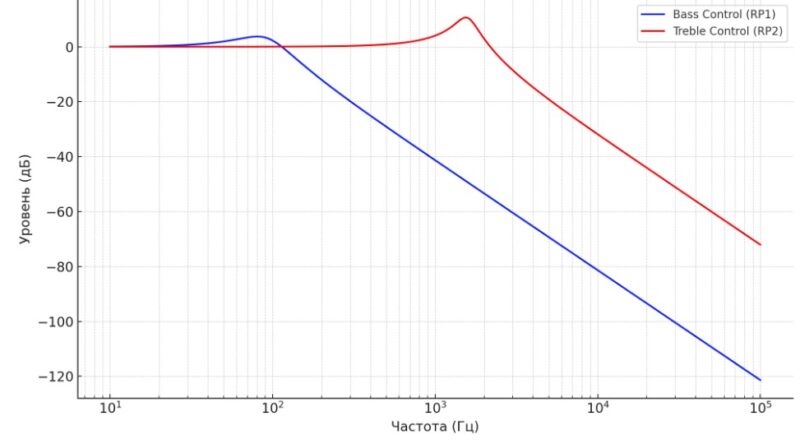

2. Настройка тембра: В случае наличия усилителя с регулируемыми тембрами или эквалайзером, настройте их в зависимости от предпочтений и типа источника звука.
3. Настройка фильтров: Усилители сабвуферов или активные кроссоверы могут требовать дополнительной настройки фильтров. Обеспечьте правильную частоту среза для низкочастотных или высокочастотных сигналов, чтобы избежать перегрузки или искажений.

Проверка на длительную работу

После того как схема прошла начальные тесты, рекомендуется оставить её работать на длительное время (в течение нескольких часов), проверяя стабильность при максимальной нагрузке. Особенно важно контролировать температуру микросхемы и радиатора.

Выводы и литература

Проектирование и сборка усилителя на микросхемах естественно проще, чем работа с чисто транзисторными схемами, и тут требуется внимательность на каждом этапе. Важно учитывать не только параметры самой интегральной схемы, но и такие моменты, как правильное питание, эффективное охлаждение и грамотная разводка плат. Зато следуя рекомендациям, можно создать действительно надёжное и качественное устройство, которое будет служить долгие годы, обеспечивая превосходное качество звука. Вот список полезных книг, которые помогут ещё больше углубить знания по данной теме:

1. Радиоэлектронные усилители звуковой частоты
   Автор: А. Н. Кочетов
   Издательство: Радио и связь
   Подробное руководство по устройству и расчету усилителей звуковой частоты, в том числе на интегральных микросхемах. Рассматриваются мостовые, каскадные схемы и методы фильтрации.
2. Усилители низкой частоты
   Автор: В. Т. Поляков
   Классическая книга по УНЧ. Включает схемы на дискретных элементах и на микросхемах. Даётся теория и практические рекомендации по конструкции.
3. Аудиоусилители. От простых к лучшим
   Автор: Р. Элиот (перевод с англ.)
   Современное руководство по проектированию аудиотехники, включая усилители класса A, AB и D. Много схем и практических советов. Русскоязычные версии доступны на радиолюбительских форумах.
4. Справочник по микросхемам УНЧ
   Автор: С. И. Кашкаров
   Серия: Электроника для начинающих и не только
   Содержит краткое описание и параметры популярных УНЧ-микросхем, примеры включений и рекомендации по использованию.
5. Усилители мощности звуковой частоты на ОУ и специализированных микросхемах
   Автор: В. Н. Корабельников
   Практическое пособие для радиолюбителей и студентов. Описываются схемы на популярных микросхемах: TDA, LM, TA, LA и др.
