Справочник по операционным усилителям

Операционные усилители (ОУ) занимают ключевое место в аналоговой электронике. Эти компактные и универсальные микросхемы применяются практически во всех областях – от простейших бытовых устройств до сложных промышленных систем управления. Их широкая популярность объясняется гибкостью применения, способностью усиливать различные сигналы, выполнять математические операции и обеспечивать высокую точность измерений.

С момента появления первых моделей прошло несколько десятилетий, за которые технология существенно изменилась. Современные микросхемы отличаются не только улучшенными характеристиками, но и компактностью, сниженным энергопотреблением и устойчивостью к внешним помехам.

Предлагаем изучить справочник, в котором рассматриваются как теоретические основы работы ОУ, так и практические аспекты их применения. Будут описание внутренних схем, характеристики, типовые включения и реальные примеры использования. Особое внимание уделяется таблицам с техническими параметрами и правильному выбору в зависимости от условий.

Справочная таблица

Модель	Каналов	Питание (В)	Входной ток (тип.)	Смещ. по входу (мкВ)	Ск. нараст. (В/мкс)	Частота (МГц)
LM358	2	3-32	80 нА	3	0.3	1
LM324	4	3-32	250 нА	3	0.3	1
NE5532	2	10-44	5 пА	5	3	10
TL072	2	3-36	30 пА	3	3.5	8
TL074	4	3-36	30 пА	3	3.5	8
OPA2134	2	3-36	1 пА	0.1	8	8
MCP602	2	1.8-5.5	1 пА	0.02	0.35	1
MCP6001	1	1.8-5.5	1 пА	0.02	0.35	1
OPA333	1	1.8-5.5	1 пА	0.02	0.4	1
INA333	1	1.8-5.5	1 пА	0.02	0.5	1
LM741	1	3-32	500 нА	3	0.3	1
CA3140	1	3-40	200 нА	1	1.3	4
AD8628	1	4-36	1 пА	0.05	8.3	8
TLV2372	2	1.8-5.5	1 пА	0.02	0.35	1
OPA227	1	3-36	10 пА	0.05	0.5	0.3
AD797	1	4-36	1 пА	0.05	8.3	8
LM6172	2	4-36	0.5 пА	0.1	10	30
TLV9001	1	1.8-5.5	1 пА	0.02	0.4	1
LM4562	2	10-44	5 пА	1	8	8
OPA1612	2	4.5-36	1 пА	0.1	8	10
MAX4238	2	3-36	10 пА	1	1	1.5
LTC6268	2	4-36	0.5 пА	0.1	10	30
OP07	1	3-40	50 нА	0.3	0.3	0.8
OP42	1	3-40	50 нА	0.3	0.3	0.8
OPA140	1	3-36	50 пА	0.05	0.5	1.5
AD8551	1	3-36	50 пА	0.1	0.5	0.3
OPA211	1	3-36	0.1 пА	0.05	0.5	0.3
MAX44206	2	3-36	10 пА	1	1	1.5
ADA4505	1	3-40	1 пА	0.02	0.4	1
TLV2272	2	1.8-5.5	1 пА	0.02	0.35	1
OPA2335	1	1.8-5.5	1 пА	0.02	0.4	1
OPA1611	1	4.5-36	1 пА	0.1	8	10
LT1012	1	3-40	1 пА	0.05	1	2

Модель	Каналов	Питание (В)	Входной ток (тип.)	Смещ. по входу (мкВ)	Ск. нараст. (В/мкс)	Частота (МГц)
NJM4558	2	3-32	500 нА	3	0.3	1
RC4558	2	3-32	500 нА	3	0.3	1
LM833	2	3-32	250 нА	3	0.3	1
LM2904	2	3-32	500 нА	3	0.3	1
LM1458	2	3-32	500 нА	3	0.3	1
TLV2372	2	1.8-5.5	1 пА	0.02	0.35	1
TS912	2	2.5-36	2 пА	1	0.3	1.5
OPA2227	2	3-36	10 пА	0.05	0.5	0.3
OPA2228	2	3-36	10 пА	0.05	0.5	0.3
AD8421	1	3-36	1 пА	0.05	0.5	1.5
MAX4208	2	3-36	2 пА	1	1	1.5
OPA1612	2	4.5-36	1 пА	0.1	8	10
AD823	1	2.3-36	100 пА	0.2	0.3	1
OPA827	1	3-36	0.1 пА	0.05	1	0.8
LME49720	2	4-36	0.05 пА	0.2	8	8
OPA1642	2	4.5-36	1 пА	0.1	8	8
OPA335	1	1.8-5.5	1 пА	0.02	0.4	1
OPA335A	1	1.8-5.5	1 пА	0.02	0.4	1
OPA344	1	1.8-5.5	1 пА	0.02	0.4	1
OPAMP7	1	3-40	1 пА	0.1	1.2	2
OPAMP8	1	3-40	1 пА	0.1	1.2	2
OPAMP9	1	3-40	1 пА	0.1	1.2	2
TL061	1	3-32	50 нА	1	0.3	1
TL062	1	3-32	50 нА	1	0.3	1
TL081	1	3-32	50 нА	1	0.3	1
OPA2227	2	3-36	10 пА	0.05	0.5	0.3
OPA227	1	3-36	10 пА	0.05	0.5	0.3
OPA333A	1	1.8-5.5	1 пА	0.02	0.4	1
OPA337	1	1.8-5.5	1 пА	0.02	0.4	1
MAX44207	2	3-36	10 пА	1	1	1.5
MCP601	2	1.8-5.5	1 пА	0.02	0.35	1
TL064	4	3-32	50 пА	1	0.3	1
OPA1656	2	3-36	1 пА	0.1	8	8

Модель	Каналов	Питание (В)	Входной ток (тип.)	Смещ. по входу (мкВ)	Ск. нараст. (В/мкс)	Частота (МГц)
AD8599	1	3-40	1 пА	0.1	0.3	1
OPA852	1	4-36	0.25 пА	0.02	8	10
AD8021	1	3-36	0.01 пА	0.1	8	8
LM318	1	3-32	100 нА	3	0.3	1
LM201	1	3-32	500 нА	3	0.3	0.8
OP290	1	3-40	25 пА	0.05	1	1.2
OPA616	1	2.7-5.5	1 пА	0.01	0.8	3
OPA836	1	1.8-5.5	1 пА	0.02	0.4	1
LM301	1	3-32	500 нА	3	0.3	0.8
CA3240	1	3-40	250 нА	3	0.3	1
CA3130	1	3-40	100 нА	1	0.3	1
AD924	1	4-36	1 пА	0.1	8	8
AD4001	1	3-40	50 пА	0.2	1	0.8
OP450	1	3-40	100 нА	1	0.3	1
OP415	1	3-40	50 нА	0.5	1	1.5
TLE2021	1	3-40	50 пА	0.3	0.5	1
LTC1050	1	3-40	50 пА	0.3	0.5	1
MAX44205	2	3-36	10 пА	1	1	1.5
TLV2462	2	3-36	1 пА	0.2	1	2
TLV2464	4	3-36	1 пА	0.2	1	2
LME49860	2	4-36	0.05 пА	0.1	8	8
TLV2342	2	3-36	1 пА	0.2	1	2
MAX4614	4	3-36	2 пА	1	1	1.5
OP277	1	3-40	50 пА	0.3	1	1
AD8544	1	3-36	1 пА	0.02	1	2
AD8417	1	3-40	1 пА	0.05	0.5	1
AD8138	1	3-36	1 пА	0.1	8	8
AD8538	1	3-36	1 пА	0.05	1	2
OPA1612	2	4.5-36	1 пА	0.1	8	10
OPA1678	2	4.5-36	1 пА	0.1	8	10
OPA193	1	1.8-5.5	1 пА	0.02	0.4	1
AD5065	1	3-40	1 пА	0.1	0.5	1.5
LTC2057	1	3-40	1 пА	0.05	0.5	1
MAX4381	2	3-36	10 пА	1	1	1.5

Таблица аналогов

Ориг. ОУ	Аналоги (ближайшие замены)	Комментарии
LM358	UA741, TL082, LM2904, RC4558, NE5532, LM833, TL071, TL062, LM1458	Бюджетный, универсальный для аналоговых сигналов, часто используется в бытовой и автомобильной электронике.
LM324	LM2902, TL084, UA324, LM1458, TL062, LM1458, NE5534, LM13700	4-канальный, применяемый в микропроцессорных и микроконтроллерных схемах, также в аналоговых фильтрах.
NE5532	NJM4558, RC4558, LM833, TL072, TL082, OPA2134, OPA2132, AD823	Широко используется в аудиотехнике за счёт низкого уровня шума и высокой точности, подходит для УНЧ и фильтров.
TL072	TL082, TL062, LM1458, NE5532, LM833, OPA2134, OPA2132, AD823	Популярный ОУ для аудиотехники, имеет низкий уровень шума и малые искажения, часто используется в фильтрах и усилителях.
TL074	TL084, TL064, LM324, LM1458, LM833, NE5534	4-канальный аналог TL072, используется в схемах с несколькими элементами.
OPA2134	LM4562, NJM2114, OPA2227, AD797, OPA2228, OPA1612, LME49720	Высококачественный аудио-ОУ с низким уровнем искажений и шумов, идеален для Hi-Fi аудиосистем.
MCP602	MCP6002, TLV2372, LMV358, OPA2333, MCP6022, LM358	Экономичный ОУ с низким уровнем потребления и характеристиками для маломощных устройств, применяемых в мобильных схемах.
MCP6001	OPA344, OPA2333, LMV358, TLV2372, TS912	Одноканальный вариант MCP602, идеально подходит для малопотребляющих приложений.
OPA333	OPA335, MCP6V01, ADA4505, OPA335A, OPA1642	Высокопрецизионный ОУ с низким смещением и низким уровнем шума, идеально подходит для точных измерений и медицины.
INA333	AD8421, MAX4208, INA326, INA333, OPA333	Инструментальный усилитель, часто используется в датчиках и измерительных системах.
LM741	UA741, LM301, MC1458, CA3140, CA3240, LM1458, OPA343	Классический с ограниченными характеристиками, подходит для простых схем.
CA3140	CA3240, LF351, TL071, NE5534, OPA627, OPA1612	MOS-входной ОУ с хорошими характеристиками для ВЧ и точных схем.
AD8628	OPA333, MCP6V01, ADA4505-2, OPA2227	Прецизионный ОУ с минимальными искажениями и шумами, используется в высокоточных измерительных схемах.
TLV2372	LMV358, MCP602, OPA2333, OPA333, MCP6022	Одноканальный, Rail-to-Rail, низковольтный ОУ с минимальным потреблением, часто используется в портативных устройствах.
OPA227	OPA2227, LT1012, AD707	Прецизионный ОУ с минимальным смещением, используется в точных измерениях и научной аппаратуре.
AD797	OPA627, LT1028, OPA1612, AD8628	Один из самых низкошумящих, используется в высококачественных аудио- и измерительных системах.
LM6172	THS3091, AD817, OP177, LT1364	Высокоскоростной ОУ с высокой точностью, используется в видеосистемах и высокоскоростных усилителях.
TLV9001	MCP6001, OPA333, OPA344	Малопотребляющий ОУ для работы при низких напряжениях, используется в устройствах с батарейным питанием.
LM4562	LME49720, NJM2114, OPA1612	Высококачественный аудио-ОУ, предназначен для профессиональных аудио и музыкальных систем с низкими искажениями.
OPA1612	OPA2134, OPA2227, OPA2228	Высококачественный аудио УНЧ с низким уровнем шумов и высокой точностью, используется в Hi-Fi и студийном оборудовании.
MAX4238	OP07, OP42, OPA140	Прецизионный для точных измерений и стабилизации в разнообразных приложениях.
LTC6268	OPA211, AD8551, OPA1642	Высокоскоростной и низкошумящий ОУ с очень низким смещением и низким током, идеален для аудио и точных измерений.
OP07	OP42, OPA140, MAX4238	Прецизионный с низким смещением и высоким входным сопротивлением, используется для научных и медицинских приборов.
AD8551	OPA211, OPA2335, MAX4238	Прецизионный с малыми смещениями и высоким входным сопротивлением, подходит для точных измерений и обработки сигналов.
OPA211	LTC6268, OPA827, AD8551	Прецизионный для высококачественных измерений, аудиосистем и научных применений.
MAX44206	AD8551, OPA211, OPA2335	Высокоточный для измерительных приборов и систем с высоким входным сопротивлением.
ADA4505	OPA333, OPA335, OPA1642	Прецизионный с малым смещением и низким уровнем шума, подходит для измерений и медицинских приложений.
TLV2272	MCP602, LMV358, TS912	Одноканальный, малопотребляющий, широко используется в портативных и мобильных устройствах.
OPA2335	OPA333, ADA4505, MCP6V01	Прецизионный усилитель с низким смещением, используется в измерительных системах и прецизионной электронике.
OPA1611	OPA2134, OPA2227, OPA1612	Аудиофильский, используемый в высококачественных УНЧ и микшерах.
LT1012	OPA2227, AD707, OPA211	Прецизионный для точных измерений с низким уровнем смещения и малым дрейфом.

Устройство и принцип работы

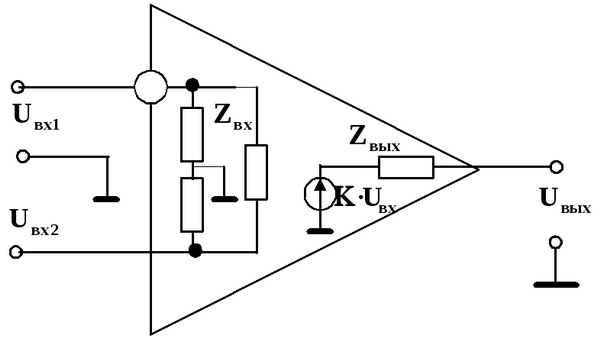

Это интегральная схема, предназначенная для усиления разности напряжений между двумя входами. Один из входов называется инвертирующим, другой – неинвертирующим. Усиленный сигнал появляется на выходе. Она может выполнять функции усилителя, компаратора, фильтра и многих других аналоговых блоков.

Основное назначение – линейное усиление слабых электрических сигналов. В идеализированной модели операционный усилитель обладает бесконечным коэффициентом усиления, бесконечно высоким входным сопротивлением и нулевым выходным сопротивлением. В реальности, конечно, параметры не такие, но благодаря хорошей приближённости к идеалу, ОУ остаются мощным инструментом в схемотехнике.

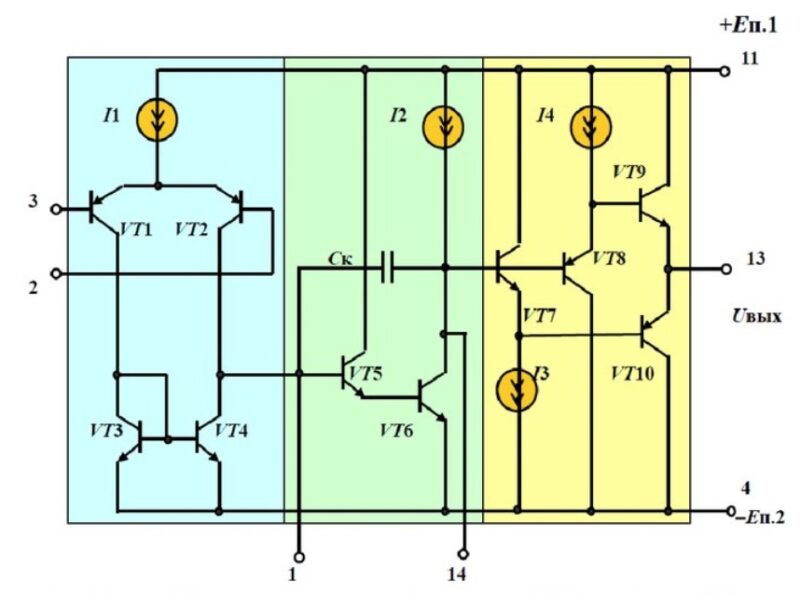

Внутри микросхемы располагаются несколько транзисторных каскадов. Обычно конструкция включает входной дифференциальный каскад, усилитель напряжения на втором каскаде и выходной буферный каскад. Такая структура позволяет обеспечить высокую стабильность, большое усиление и широкий диапазон рабочих частот.

Цоколёвка и корпуса микросхем

Различные модели могут поставляться в разных корпусах и с различным расположением выводов. Знание цоколёвки и понимание конструктивных особенностей корпуса необходимо для правильной интеграции микросхемы в схему и при проектировании печатной платы.

Стандартные типы корпусов

Операционные усилители выпускаются в нескольких стандартных форм-факторах, каждый из которых применяется в зависимости от области использования и требований к габаритам:

• DIP (Dual In-line Package) – самый распространённый корпус для малосерийных изделий. Имеет два ряда выводов, обычно 8, 14 или 16 ножек. Удобен для монтажа в макетные платы.
• SOIC (Small Outline Integrated Circuit) – поверхностный монтаж, используется в промышленной электронике, обладает компактными размерами.
• SOT (Small Outline Transistor) – миниатюрные корпуса для одноканальных ОУ.
• TSSOP (Thin Shrink Small Outline Package) – корпус с уменьшенной толщиной, применяется в многоканальных и высокоплотных устройствах.
• QFN (Quad Flat No-lead) – корпус без ножек, применяется в ультракомпактных решениях с высокой частотой.

Примеры цоколёвок

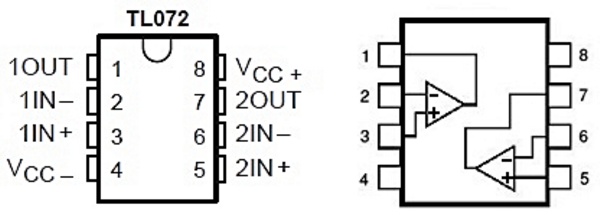

TL072 — двухканальный JFET-входной ОУ в корпусе DIP-8:

1. Выход 1
2. Вход инвертирующий 1
3. Вход неинвертирующий 1
4. Общий (V−)
5. Вход неинвертирующий 2
6. Вход инвертирующий 2
7. Выход 2
8. Питание (V+)

LM324 — популярный четырёхканальный в корпусе DIP-14. Распиновка следующая:

1. Выход 1
2. Вход инвертирующий 1
3. Вход неинвертирующий 1
4. Питание (V+)
5. Вход неинвертирующий 2
6. Вход инвертирующий 2
7. Выход 2
8. Выход 3
9. Вход инвертирующий 3
10. Вход неинвертирующий 3
11. Общий (GND или V−)
12. Вход неинвертирующий 4
13. Вход инвертирующий 4
14. Выход 4

Обозначения выводов

На схемах входы операционного усилителя обозначаются стрелками или символами «+» и «−». «+» — неинвертирующий вход, «−» — инвертирующий. Выход — это точка, откуда снимается усиленный сигнал. Обязательно следует правильно подключать питание согласно документации, иначе ОУ может не функционировать или выйти из строя.

Рекомендации по разводке платы

При проектировании печатной платы необходимо учитывать:

• Короткие и прямые пути для сигнальных линий, особенно обратной связи.
• Надёжное заземление и минимизация контуров, которые могут захватывать наводки.
• Конденсаторы развязки питания (обычно 0,1 мкФ) должны располагаться как можно ближе к ножкам питания ОУ.
• Разделение аналоговой и цифровой земли в сложных системах.
• Экранирование чувствительных цепей, особенно при работе с микровольтовыми сигналами.

Типы и классификация

Существуют десятки разновидностей операционных усилителей, каждая из которых обладает своими преимуществами и предназначена для определённых условий работы.

Универсальные

Это наиболее распространённый тип. Они используются в широком спектре приложений, от бытовой до промышленной электроники. Обычно имеют умеренные характеристики, но обладают высокой надёжностью и доступной ценой. Примеры: LM358, LM324.

Прецизионные

Прецизионные модели отличаются минимальным напряжением смещения, низким током смещения и высокой температурной стабильностью. Идеальны для измерительных систем, мостовых схем, АЦП и других задач, где требуется высокая точность.

Высокоскоростные

Имеют высокую полосу пропускания и большую скорость нарастания сигнала. Применяются в видеотрактах, радиотехнике, системах обработки сигналов. Требуют тщательной разводки и фильтрации, чувствительны к импульсным помехам.

Микромощные

Ориентированы на применение в устройствах с автономным питанием. Потребляют минимальный ток в режиме работы и покоя, подходят для портативной и носимой электроники, а также для систем с питанием от батареи.

Шумопониженные

Основная особенность — минимальный собственный шум. Необходимы в аудиоаппаратуре, прецизионных датчиках, медицинской технике. Уменьшение шумов достигается оптимизацией внутренней архитектуры и применением качественных компонентов.

Rail-to-Rail

Способны принимать и выдавать сигналы, значения которых находятся практически на уровне напряжения питания. Особенно полезны в однополярных схемах, где весь диапазон напряжения должен быть доступен. Rail-to-rail модели часто используются в ЦАП, АЦП и логике совместно с микроконтроллерами.

Одноканальные и многоканальные

В зависимости от числа встроенных усилителей в одном корпусе, микросхемы могут быть одноканальными (например, TL071), двухканальными (TL072), четырёхканальными (LM324). Многоканальные позволяют экономить место на плате и упростить разводку.

Популярные модели

На рынке представлено множество моделей ОУ, каждая из которых находит своё применение. Рассмотрим кратко характеристики наиболее известных микросхем, используемых как в учебной практике, так и в профессиональной электронике.

LM324

Четырёхканальный универсальный. Подходит для питания от одного источника. Обладает умеренной полосой пропускания, невысокой скоростью нарастания сигнала и низким потреблением тока. Идеален для общего применения, доступен и недорог.

LM358

Двухканальный аналог LM324, но в корпусе DIP-8. Отличается низкой стоимостью, устойчивостью к изменениям температуры и хорошей совместимостью с цифровыми системами. Часто применяется в датчиках и регуляторах.

TL071, TL072, TL074

ОУ с JFET-входом. Обладают малым входным током и высоким входным сопротивлением. Применяются в аудиотрактах, измерительных устройствах и фильтрах. TL071 – одноканальный, TL072 – двухканальный, TL074 – четырёхканальный.

NE5532

Популярный двухканальный с низким уровнем шумов, высокоскоростной. Применяется в аудио-аппаратуре, предварительных УНЧ, аналоговых микшерах. Обладает симметричными характеристиками по обоим каналам.

OPA2134

Высококачественный операционный усилитель от Texas Instruments. Имеет минимальные искажения, очень низкий уровень шумов и широкую полосу. Часто используется в студийной аудиотехнике, в наушниковых УНЧ и прецизионных измерениях.

Основы применения в схемах

Это универсальные радиоэлементы, и их применение в различных конфигурациях позволяет решать широкий круг задач. Основой для функционирования большинства схем с ОУ является обратная связь, которая определяет режим работы усилителя и его параметры. Рассмотрим базовые включения и принципы работы схем.

Усилитель постоянного и переменного тока

Выбор схемы зависит от типа сигнала, частотного диапазона и требуемого коэффициента усиления. Для постоянного тока важно учитывать смещение нуля и входной ток, так как они могут существенно влиять на результат. Для переменного сигнала часто применяются схемы с разделительными конденсаторами на входе и выходе. Это позволяет исключить прохождение постоянной составляющей и сфокусироваться на полезной переменной части.

Инвертирующий усилитель

Одно из классических включений, в котором входной сигнал подаётся через резистор на инвертирующий вход, а неинвертирующий вход соединён с землёй. Между выходом и инвертирующим входом устанавливается обратная связь в виде резистора. Коэффициент усиления в этом случае определяется как отношение сопротивлений обратной связи и входного резистора, но с отрицательным знаком.

Преимущества:

• Высокая линейность
• Простота расчёта усиления
• Хорошее подавление синфазных помех

Недостатки:

• Инверсия фазы сигнала на 180°
• Требует точного подбора резисторов для симметрии

Неинвертирующий усилитель

При этом включении входной сигнал подаётся на неинвертирующий вход. Обратная связь подаётся с выхода на инвертирующий вход через делитель напряжения. Усиление рассчитывается как 1 + (R2/R1), где R2 – резистор обратной связи, а R1 – резистор к земле.

Преимущества:

• Отсутствие инверсии фазы
• Высокое входное сопротивление
• Простота в применении

Неинвертирующие схемы часто применяются там, где необходимо сохранить фазу сигнала и обеспечить максимально возможное входное сопротивление.

Буфер (повторитель напряжения)

Буферный усилитель или повторитель напряжения – это особый случай неинвертирующего усилителя, у которого коэффициент усиления равен 1. В такой схеме выход соединён напрямую с инвертирующим входом. Неинвертирующий вход принимает сигнал. Такая конфигурация не усиливает сигнал, но обеспечивает высокое входное и низкое выходное сопротивление. Это позволяет использовать ОУ как согласующее звено между источником сигнала и нагрузкой, особенно при подключении чувствительных схем или АЦП.

Интегратор

В интегрирующей схеме ОУ обрабатывает входной сигнал так, что выходное напряжение является интегралом от входного по времени. В этой конфигурации в цепи обратной связи используется конденсатор, а на входе – резистор. Применяется в фильтрах нижних частот, генераторах, системах управления, а также в моделировании дифференциальных уравнений. Интегратор чувствителен к шуму на низких частотах, поэтому часто снабжается параллельным резистором в цепи обратной связи для ограничения усиления постоянной составляющей.

Дифференциатор

Дифференцирующая схема работает противоположно интегратору. В ней конденсатор ставится на входе, а резистор в цепи обратной связи. Выходное напряжение в этом случае пропорционально производной входного сигнала по времени. Дифференциаторы применяются для генерации импульсов, обработки фронтов сигналов, обнаружения изменений. Такие схемы могут быть нестабильны и чувствительны к высокочастотным помехам, поэтому нуждаются в дополнительной фильтрации.

Сумматор

Он способен суммировать несколько сигналов. Это достигается путём подключения нескольких входных резисторов к инвертирующему входу. Каждый входной сигнал проходит через свой резистор, и все они соединяются в одну точку, связанную с ОУ. Результирующее выходное напряжение является взвешенной суммой входных сигналов. В аудиосистемах такие схемы применяются как микшеры, в управляющей технике – для расчёта отклонений.

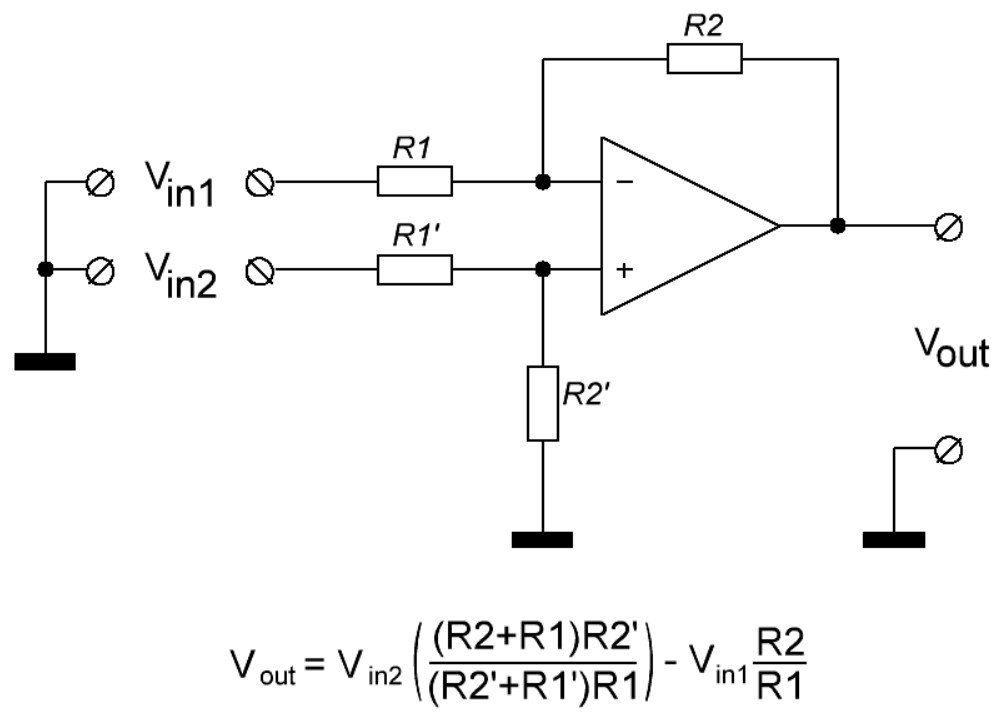

Вычитатель

С помощью чипа можно реализовать схему, которая вычитает один сигнал из другого. Такая схема требует подключения двух входов через резисторные делители, и использование как инвертирующего, так и неинвертирующего входа. При правильном подборе сопротивлений можно добиться точного дифференцирования входных напряжений. Вычитатель широко используется в аналоговой обработке сигналов, например, при подавлении фона или выделении полезной информации.

Различие между компаратором и операционным усилителем

Хотя операционный усилитель может быть использован как компаратор, между ними есть важные различия. Компаратор – это специализированная микросхема, предназначенная для сравнения двух входных напряжений и переключения выхода в логическое состояние.

ОУ не всегда способен работать стабильно в режиме насыщения, не имеет встроенной гистерезиса и может проявлять нестабильность при больших размахах сигнала. Для задач сравнения лучше использовать специализированные компараторы, такие как LM339 или TL331, особенно в цифровых схемах.

Устойчивость и компенсация

Операционные усилители могут быть подвержены самовозбуждению, особенно в схемах с высокой частотной составляющей или неправильной разводкой. Для обеспечения устойчивости применяют:

• Конденсаторы компенсации в цепи обратной связи
• Частотную коррекцию
• Использование шунтирующих элементов на входе
• Выбор модели с внутренней компенсацией

Некоторые также содержат встроенную частотную коррекцию, обеспечивающую устойчивую работу в широком диапазоне частот и нагрузок.

Питание операционных усилителей

Правильное подключение питания является основой корректной работы. От выбранного напряжения питания зависят рабочий диапазон входных и выходных сигналов, допустимая мощность, температурный режим и стабильность функционирования схемы.

Типы питания

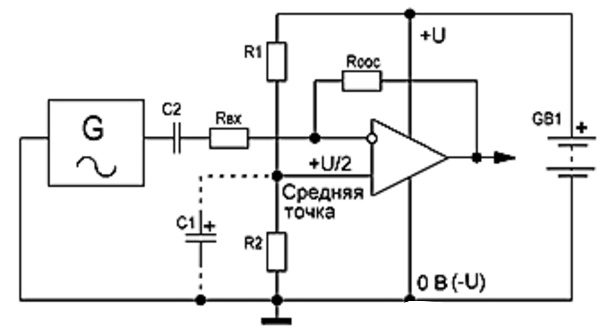

Существует два основных типа запитки этих микросхем — симметричное (двуполярное) и несимметричное (однополярное). Каждый из них применяется в зависимости от требований к схеме и особенностей сигналов.

Симметричное питание

Наиболее традиционный способ подключения, при котором используется два источника питания: положительный (+V) и отрицательный (−V) относительно общей точки (земли). Это позволяет ОУ обрабатывать сигналы, проходящие через ноль, т.е. содержащие как положительные, так и отрицательные компоненты.

Например, типичное симметричное питание может быть ±15 В, ±12 В или ±5 В.

Преимущества:

• Упрощает работу с переменными сигналами.
• Позволяет использовать полную амплитуду сигнала без смещения.
• Упрощает схему обработки аналоговых сигналов.

Недостатки:

• Требует двух источников питания или специального генератора отрицательного напряжения.
• Увеличивает сложность питания, особенно в портативных устройствах.

Несимметричное питание

В этом случае используется один положительный источник питания и общая точка (земля). Например, 5 В, 9 В, 12 В или 24 В относительно земли. Это наиболее распространённый способ в цифровых и микроконтроллерных устройствах.

При несимметричном питании важно учитывать, что входной и выходной сигнал должны находиться в пределах от 0 до +V, если только не используется ОУ с rail-to-rail характеристиками.

Чтобы корректно обрабатывать переменные сигналы, часто применяют смещение уровня сигнала (biasing) к половине напряжения питания. Это позволяет обрабатывать переменные сигналы с центром около +V/2.

Преимущества:

• Простота реализации, особенно в системах с одним источником питания.
• Идеально для питания от батарей или микроконтроллерных источников.

Недостатки:

• Необходимость смещения сигнала от нуля.
• Возможны ограничения по диапазону входных и выходных сигналов.

Смещение опорного уровня (virtual ground)

При питании от одного источника (например, 5 В) часто возникает необходимость создать виртуальную землю, то есть точку, относительно которой входной сигнал будет симметричным. Это особенно актуально в усилителях переменного сигнала, если сигнал содержит отрицательные компоненты, которые иначе не смогли бы пройти через ОУ.

Для создания виртуальной земли используется делитель из резисторов, часто с буферизацией через ОУ, чтобы обеспечить стабильное смещение и минимальные колебания.

Пример:

• Два резистора по 10 кОм между +5 В и 0 В
• Середина подключена к неинвертирующему входу буфера
• Буфер отдаёт стабильные 2.5 В — опорное напряжение для других каскадов

Потребление тока и тепловыделение

Разные модели операционных усилителей имеют различное потребление тока. Микромощные модели (например, семейство OPA3xx) могут работать при токе менее 1 мкА, в то время как высокоскоростные требуют миллиампер и более.

Высокое потребление может приводить к заметному нагреву корпуса, особенно при работе с тяжёлой нагрузкой или высокой частотой. Важно учитывать тепловое сопротивление корпуса и предусматривать вентиляцию или тепловые отводы при необходимости.

Пульсации и фильтрация питания

Для обеспечения стабильной работы ОУ необходимо обеспечить чистое питание. Пульсации, помехи и всплески на линии питания могут проникать на вход и выход ОУ, вызывая шум, искажения и даже самовозбуждение.

Рекомендации:

• Использовать керамические конденсаторы 0,1 мкФ и электролитические 10–100 мкФ рядом с выводами питания.
• Разводить питание широкими дорожками, избегать длинных параллельных трасс с сигнальными линиями.
• При необходимости использовать линейные стабилизаторы и фильтры питания LC-типа.

Подключение питания в микросхемах

Некоторые ОУ (например, LM324, TL072) допускают широкий диапазон питания — от ±1,5 В до ±18 В. Другие, особенно специализированные или высокочастотные модели, требуют точных значений и не терпят отклонений. Перепутанное питание — одна из самых частых причин выхода из строя чипа, особенно при ошибках в макетировании.

Параметры и их влияние на схему

Понимание технических параметров позволяет выбрать подходящую модель под конкретную задачу. Эти характеристики определяют, насколько точно, быстро и надёжно будет функционировать усилитель в данной схеме. Рассмотрим ключевые моменты, которые необходимо учитывать при проектировании.

Коэффициент усиления по напряжению (A₀)

Это отношение выходного напряжения к разности входных напряжений при отсутствии обратной связи. Он выражается в дБ или в разах и может достигать сотен тысяч. Например, типичный A₀ для классического ОУ — 100 дБ (100 000 раз). Вот таблица значений коэффициента усиления по напряжению в разах и децибелах, в диапазоне от 10 до 100 дБ:

A₀ (дБ)	A₀ (раз)
10 дБ	3.16
20 дБ	10
30 дБ	31.6
40 дБ	100
50 дБ	316
60 дБ	1 000
70 дБ	3 162
80 дБ	10 000
90 дБ	31 622
100 дБ	100 000

На практике этот параметр довольно важен, так как определяет точность стабилизации выходного сигнала при использовании обратной связи. Чем выше коэффициент усиления, тем точнее схема будет повторять заданные условия, тем стабильнее будет усиление и тем выше линейность.

Полоса пропускания и коэффициент усиления по частоте

• Полоса пропускания (Bandwidth) это диапазон частот, в пределах которого ОУ может усиливать сигнал без значительного ослабления. Для усилителя с обратной связью она определяется точкой, в которой усиление падает на 3 дБ.
• Gain-Bandwidth Product (GBW или GBWP) это произведение коэффициента усиления на частоту, на которой это усиление достигается. Он постоянен для большинства моделей, и его используют для расчёта рабочего усиления на заданной частоте.

Вот таблица примеров зависимости полосы пропускания (частоты единичного усиления) и коэффициента усиления по частоте для различных значений:

Полоса (МГц)	Коэфф. усил. (раз)	Частота при данном усилении (Гц)
1	1	1 000 000
1	10	100 000
1	100	10 000
10	1	10 000 000
10	10	1 000 000
10	100	100 000
100	1	100 000 000
100	10	10 000 000
100	100	1 000 000
1000	1	1 000 000 000
1000	10	100 000 000
1000	100	10 000 000

Пример: если GBWP = 1 МГц, то при усилении 10 раз (20 дБ), максимальная рабочая частота будет 100 кГц.

Скорость нарастания выходного сигнала (Slew Rate)

Это максимальная скорость изменения выходного напряжения во времени. Измеряется в В/мкс. Например, если Slew Rate = 0,5 В/мкс, то усилитель не сможет отследить сигнал, изменяющийся быстрее этой скорости.

Параметр критичен в аудиотехнике, при передаче импульсов, генерации и обработке высокочастотных сигналов. Недостаточная скорость приводит к искажению сигнала: фронты становятся пологими, форма сигнала теряется.

Напряжение смещения по входу (Input Offset Voltage)

Это небольшое напряжение, которое нужно подать между входами ОУ, чтобы на выходе установить ноль. Характеризует идеальное совпадение характеристик входных транзисторов.

Типичное значение варьируется от нескольких микровольт до десятков миллиивольт. В прецизионных ОУ оно может быть ниже 1 мкВ. Смещение важно учитывать при работе с малыми сигналами, особенно в усилителях постоянного тока и интеграторах.

Входное сопротивление

Это сопротивление, с которым внешний источник «видит» операционный усилитель. Чем выше оно, тем меньше ток будет утекать через вход, и тем меньше будет влияние на сигнал.

Для большинства ОУ входное сопротивление составляет от десятков кОм до гигаом. В JFET и CMOS ОУ входное сопротивление может превышать 10¹² Ом, что делает их идеальными для слабых источников, таких как фотодиоды или термопары.

Выходное сопротивление

Оно показывает, насколько сильно выход ОУ может измениться под действием подключённой нагрузки. Низкое выходное сопротивление необходимо для уверенного управления нагрузками и для хорошего взаимодействия с другими каскадами.

Обычно выходное сопротивление без обратной связи составляет десятки Ом, но в схемах с обратной связью — доли Ома. Это позволяет эффективно управлять даже низкоомными нагрузками.

Напряжение питания (Supply Voltage Range)

ОУ могут иметь различный диапазон допустимых напряжений питания. Классические модели (например, LM741) работают от ±15 В, тогда как современные маломощные способны функционировать от 1,8 В или даже ниже.

Rail-to-Rail усилители специально спроектированы так, чтобы входное и выходное напряжения могли приближаться к уровням питания, что особенно важно при однополярном питании.

Допустимое напряжение входного сигнала

Ограничено внутренней структурой. Даже в rail-to-rail ОУ входное напряжение не должно превышать уровни питания, чтобы избежать повреждения или искажения. Некоторые модели допускают входной сигнал лишь в пределах (V− + 1 В) до (V+ − 1 В), что важно учитывать при проектировании.

Входной ток смещения (Input Bias Current)

Ток, который протекает во входные цепи. Он зависит от типа входных транзисторов: у биполярных он может достигать микроампер, у полевых — наноампер и даже пикоампер. При проектировании схем с высокоомными делителями или источниками сигнала входной ток может вызывать смещение напряжения, поэтому его необходимо учитывать.

Коэффициент подавления синфазного сигнала (CMRR)

Показывает, насколько эффективно ОУ подавляет напряжения, одинаково присутствующие на обоих входах. Измеряется в децибелах (дБ), и чем выше значение, тем лучше усилитель различает разность сигналов.

Пример: CMRR = 100 дБ означает, что синфазный сигнал подавляется в 100 000 раз.

Высокий CMRR особенно важен в дифференциальных усилителях, где требуется усиление разности сигналов при полном подавлении помех.

Температурная стабильность

Изменение параметров в зависимости от температуры. Например, смещение по входу может расти на несколько мкВ на градус Цельсия, что существенно при прецизионных измерениях или длительной работе в переменных условиях. Стабильность обеспечивается внутренней термокомпенсацией, но для особо требовательных применений используют внешние термостабилизирующие элементы или ОУ с температурной коррекцией.

Таблица с диапазонами возможных параметров

Параметр	Типовые значения	Мин.	Макс.	Единицы
Количество каналов	1, 2, 4	1	4	—
Напряжение питания (однополярное)	1.5, 3.3, 5, 12, 15	1.2	36	В
Напряжение питания (двуполярное)	±1.5, ±5, ±12, ±15	±1.2	±18	В
Входной ток	1 пА, 50 нА, 250 нА	0.01 пА	1 мкА	А
Смещение по входу	10, 100, 500, 5000	0.5	10000	мкВ
Скорость нарастания выходного сигнала	0.1, 0.5, 1, 5, 20	0.01	10000	В/мкс
Полоса пропускания (unity-gain BW)	0.1, 1, 10, 100, 1000	0.01	8000	МГц
Коэффициент усиления по напряжению	100000, 1e5, 1e6	10000	1e7	раз (дБ ≈ 80–120)
Напряжение смещения входа	±0.01, ±0.5, ±2	±0.001	±10	мВ
Входное сопротивление	1e6, 1e9, 1e12	1e5	1e14	Ом
Выходной ток	±5, ±20, ±50, ±100	±1	±200	мА
Ток потребления на канал	0.5, 1, 2, 5	0.1	20	мА
Коэфф. подавления синфазного сигнала (CMRR)	80, 100, 120	60	140	дБ
Коэфф. подавления пульсаций питания (PSRR)	80, 100, 120	60	140	дБ
Напряжение шумов на входе	5, 10, 20, 50	1	100	нВ/√Гц
Температурный диапазон	-40…+85, -55…+125	-65	+150	°C

Выбор микросхемы под конкретную задачу

От правильного выбора зависит эффективность, точность, стабильность и экономичность работы устройства. Рассмотрим, какие параметры и характеристики учитывать в зависимости от назначения схемы и условий её эксплуатации.

Усиление малых сигналов

Для работы с малыми амплитудами, например, с выходами датчиков, термопар, фотоэлементов или пьезодатчиков, критически важны параметры:

• Минимальное напряжение смещения (например, менее 1 мкВ)
• Низкий входной ток смещения
• Высокий коэффициент подавления синфазного сигнала (CMRR > 100 дБ)
• Малая температурная зависимость

Для таких применений выбирают прецизионные ОУ, например:

• OPA277
• LT1012
• AD8628

Прецизионные усилители имеют откалиброванные параметры, часто с коррекцией дрейфа. Они идеальны для измерительных систем и аналоговых интерфейсов к АЦП.

Работа с высокими частотами

При передаче и обработке сигналов мегагерцового и гигагерцового диапазонов особое внимание уделяется:

• Высокой полосе пропускания (сотни МГц)
• Большому slew rate (десятки и сотни В/мкс)
• Минимальным задержкам сигнала

Для радиочастотных, видео- и УЗ-усилителей подойдут:

• LM6172
• THS3091
• AD8055

Высокоскоростные ОУ требуют тщательной разводки печатной платы, точного согласования импеданса и защиты от самовозбуждения. Их применение критично в осциллографах, генераторах, приёмниках.

Генерация и фильтрация сигналов

ОУ широко применяются в активных фильтрах, осцилляторах, интеграторах, дифференциаторах и прочих аналоговых схемах обработки. Здесь важны:

• Высокая линейность
• Стабильное усиление
• Адекватная частотная характеристика

В большинстве случаев подходят классические модели:

• TL072, TL074 (двух- и четырёхканальные)
• NE5532 (низкий уровень шума)
• OPA2134 (аудио высокого качества)

Для генераторов сигналов желательно выбирать модели с малым фазовым сдвигом и устойчивостью к перегрузке.

Аудиоприменения

В усилителях звука, предварительных каскадах и микшерах на первое место выходят:

• Низкий уровень шума (менее 5 нВ/√Гц)
• Высокий slew rate
• Минимальные искажения (THD < 0.001%)
• Низкое выходное сопротивление

Типичные ОУ для аудиотехники:

• OPA2134
• NE5532
• LM4562
• AD797

Они обеспечивают качественное воспроизведение звука, подходят для УНЧ наушников, микрофонных предусилителей и цифрово-аналоговых конвертеров.

Бюджетные решения и массовые чипы

Для простых задач, где не требуется высокая точность и скорость, можно использовать проверенные временем модели:

• LM324 — четырёхканальный, дешёвый и универсальный
• LM358 — двухканальный, подходит для однополярного питания
• CA3140 — с MOSFET-входом, хорошее входное сопротивление

Такие ОУ отлично работают в бытовых устройствах, бытовой автоматике, недорогих источниках питания и индикаторах.

Однополярное питание и микроконтроллеры

В схемах, питающихся от батареи или работающих с микроконтроллерами (Arduino, STM32, ESP32), важно:

• Поддержка питания от 3,3 В или 5 В
• Rail-to-rail вход и выход
• Микротоковое потребление

Примеры подходящих ОУ:

• MCP6002, MCP602
• LMV358
• TLV2372

Они отлично сочетаются с цифровыми микросхемами, обеспечивая совместимость уровней и экономичность.

Промышленные и тяжёлые условия

В автоматизации, сенсорике, системах управления, работающих в жёстких условиях, необходимы радиоэлементы с:

• Широким температурным диапазоном (от –40°C до +125°C и выше)
• Защитой от ЭМИ и статики
• Стабильными параметрами

Здесь применяются специализированные усилители с герметичными корпусами, например:

• OPA4277
• MAX44206
• AD8606

Также возможен выбор чипа в металлическом корпусе TO-99 или с военной сертификацией.

Примеры схем на ОУ

Они находят применение во множестве практических схем, от простых усилителей до сложных аналоговых вычислителей. Ниже приведены наиболее распространённые схемы, в которых ОУ выполняют ключевую функцию. Разберём каждую из них подробно.

Аудиоусилитель

Одно из самых популярных применений — в аудиотехнике. Здесь используются как предусилители для микрофонов, усилители низкого уровня, УНЧ наушников и буферы.

Простейший неинвертирующий усилитель:

• ОУ: например, NE5532 или OPA2134
• Конфигурация: неинвертирующая
• Усиление определяется по формуле:
  Av = 1 + (R3 / R4)

Пример номиналов:

• R4 = 1 кОм
• R3 = 9 кОм
• Усиление: x10

Сигнал подаётся на неинвертирующий вход, а через делитель обратной связи формируется стабильное усиление. Такая схема обеспечивает линейное усиление, низкий уровень искажений, и может использоваться как буфер между источником звука и усилителем мощности. Для наушников добавляют выходной каскад на транзисторах или выбирают мощные rail-to-rail ОУ с большим током нагрузки.

Активный фильтр

Операционные усилители позволяют строить активные фильтры различного порядка и типа: низкочастотные (НЧ), высокочастотные (ВЧ), полосовые, режекторные и многополюсные фильтры Баттерворта, Чебышева, Бесселя и др.

Пример: НЧ-фильтр второго порядка (схема Саллена-Ки)

• Сигнал подаётся на неинвертирующий вход
• Два резистора и два конденсатора формируют частотную характеристику
• Выход ОУ обеспечивает усиление и буферизацию

Расчёт частоты среза: f₀ = 1 / (2π × √(R1×R2×C1×C2))

Типовые номиналы:

• R1 = R2 = 10 кОм
• C1 = C2 = 100 нФ
• f₀ ≈ 160 Гц

Активные фильтры обладают преимуществами по сравнению с пассивными: они не требуют дросселей, обеспечивают усиление и более резкий спад амплитудной характеристики.

Простой генератор

ОУ позволяют делать простые генераторы синусоидального, прямоугольного или треугольного сигнала.

Пример: генератор на интеграторе и компараторе (треугольник + меандр)

• Один ОУ работает как компаратор, переключаясь между уровнями питания
• Второй ОУ — интегратор, накапливающий заряд и формирующий треугольный сигнал

Схема содержит RC-цепь и положительную обратную связь. Частота задаётся значениями резисторов и конденсатора. Такая схема может использоваться как генератор ПЧ, таймер или генератор несущей частоты.

Расчёт частоты: f ≈ 1 / (4 × R × C)

Можно использовать:

• R = 100 кОм
• C = 10 нФ
• f ≈ 250 Гц

Сигналы можно использовать в тестерах, звуковых генераторах, флуктуационных модуляторах и схемах ШИМ.

Усилитель ошибки для импульсных источников питания

В источниках питания с широтно-импульсной модуляцией (ШИМ) ОУ выполняет функцию усилителя ошибки — он сравнивает выходное напряжение с опорным и вырабатывает управляющий сигнал для модулятора.

Конфигурация: инвертирующий усилитель

• На инвертирующий вход подаётся опорное напряжение (например, от TL431)
• На неинвертирующий — выход делителя с выходного напряжения
• Разность напряжений усиливается и передаётся на вход компаратора или управляющего элемента

Такой усилитель обеспечивает быструю реакцию системы на изменение нагрузки, стабилизируя выходное напряжение. При этом важны параметры:

• Быстрое нарастание сигнала
• Низкий дрейф смещения
• Стабильность на температуре

Обычно используются:

• TL431 в качестве опорного источника
• LM358, LM324, TL072 как усилитель ошибки

Датчики и измерительные схемы

Часто применяются для усиления сигналов от разнообразных датчиков: термопар, мостов Уитстона, фоторезисторов, пьезоэлементов и т.д. Важно точно усиливать слабый аналоговый сигнал, не внося шумов и искажений.

Пример: усилитель дифференциальный

• Сигналы с выхода моста или сенсора подаются на дифференциальный вход
• Усиление задаётся внешними резисторами
• Часто используется буферизация перед АЦП

Популярные усилители для таких схем:

• INA333
• AD623
• OPA333

Параметры, на которые обращают внимание:

• Низкий уровень шума
• Высокое входное сопротивление
• Низкое смещение и дрейф
• Высокий CMRR

Подобные схемы находят применение в весовых измерителях, медицинских приборах, датчиках давления и ускорения, токовых шунтах, гальванических изоляторах.

В общем операционные усилители — это не просто стандартные компоненты аналоговой электроники, а настоящие универсальные инструменты, от которых зависит качество и стабильность работы большинства электронных устройств. Благодаря огромному разнообразию моделей, каждый разработчик может подобрать усилитель с оптимальными характеристиками: будь то сверхнизкий уровень шума, высокая скорость нарастания, минимальное смещение по входу или работа от сверхнизкого напряжения. Изучая и сравнивая разные модели, инженер фактически изучает основы аналоговой логики и системного подхода к проектированию. Именно поэтому справочник по ОУ это ключ к построению стабильной, умной и качественной электроники.

Справочная литература

• Масленников. Микросхемы операционных усилителей и их применение. PDF книга (2 Мб)
