В столе случайно оказалась микросхема STA540, это оказался четырехканальный усилитель мощности звука, который легко переключается при необходимости на двухканальный мостовой режим. Так чего добру пропадать — соберем хороший УМЗЧ.
Технические характеристики STA540
Как известно из даташита, STA540 это 4-х канальный усилитель класса АВ с выходной мощность 4 х 12 Вт, с минимальным количеством внешних радиоэлементов. Выходная мощность усилителя:
- 2 х 38 Вт на нагрузке 4 Ом при Uпит = 18 В
- 2 х 34 Вт на нагрузке 8 Ом при Uпит = 14,4 В
- 2 х 24 Вт на нагрузке 4 Ом при Uпит = 14,4 В
- 2 х 15 Вт на нагрузке 2 Ом при Uпит = 16 В
- 4 х 13 Вт на нагрузке 2 Ом при Uпит = 15 В
- 4 х 11 Вт на нагрузке 4 Ом при Uпит = 18 В
- 4 х 7 Вт на нагрузке 4 Ом при Uпит = 14,4 В
Коэффициент усиления 20 дБ. Защита есть от КЗ выхода и перегрева. Диапазон напряжения питания от 8 до 22 В. Ток покоя 80 — 150 мА. КНИ при сопротивлении нагрузки 4 Ом и выходной мощности от 0,1 до 4 Вт не более 0,02%.
Схема УНЧ на STA540

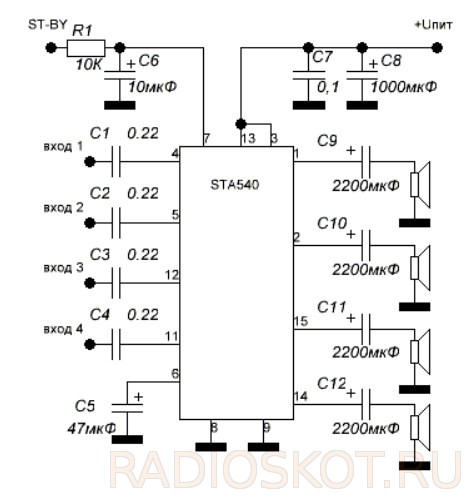

Схема из базового включения STA540, за исключением того, что были добавлены две перемычки, которые можно использовать для изменения рабочего режима:
- 4 канала
- 3 канала (2 + 1 мост)

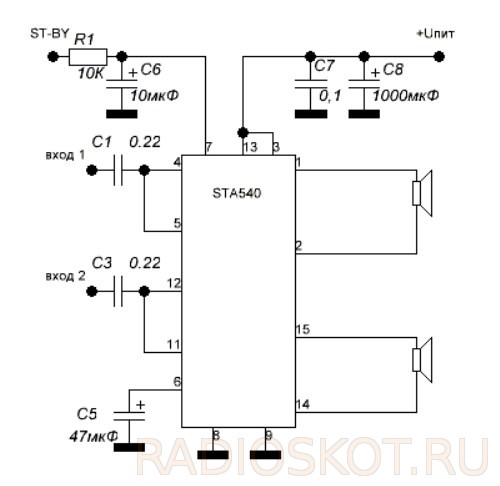

- 2 канала (2 моста)
Еще одно изменение — четыре развязывающих конденсатора для четырехканальной работы, но монтируются они со стороны земли.

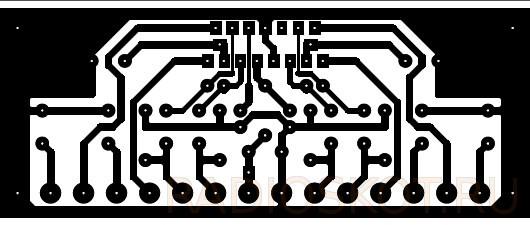

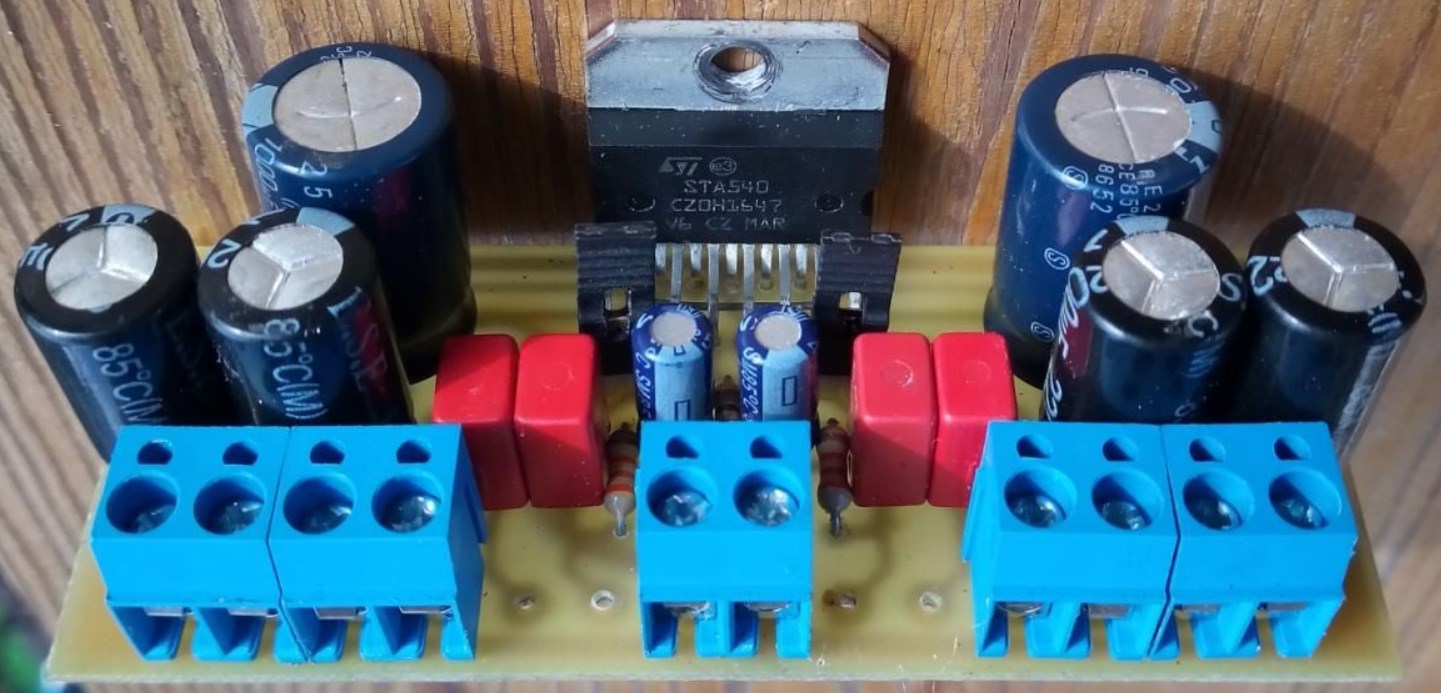

Это печатная плата. Можете повторять — рабочая и правильная.

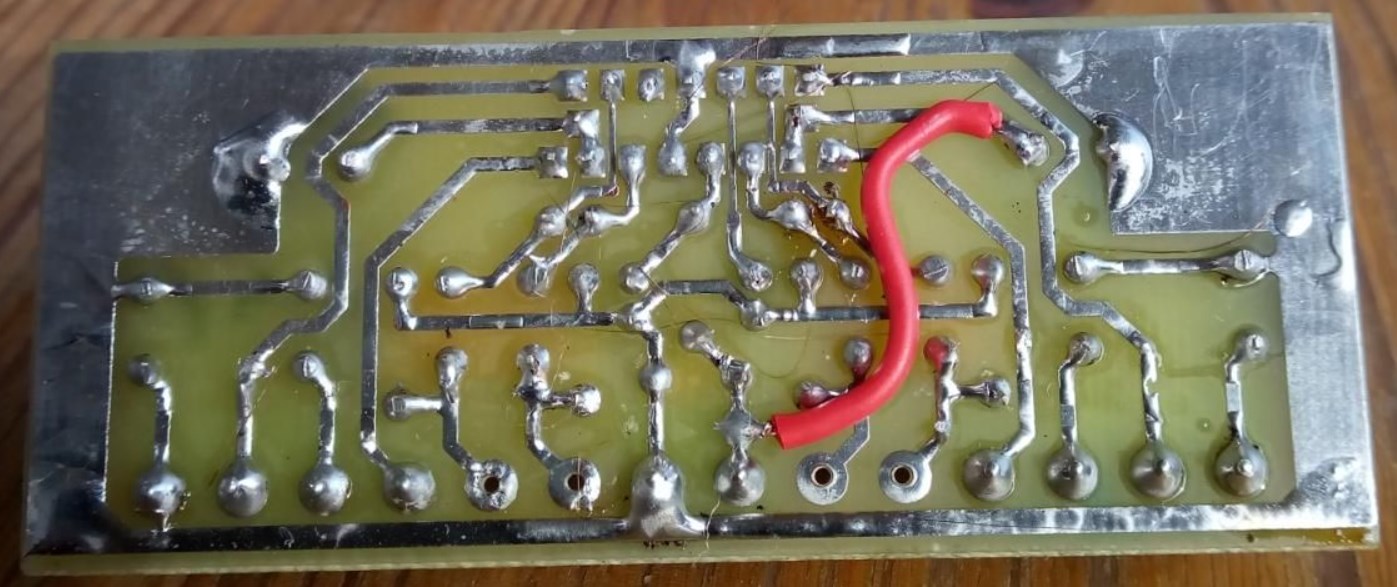

Из-за отсутствия идеи подключения плюса на лицевой стороне платы к микросхеме, со стороны печати остается перемычка на один провод.

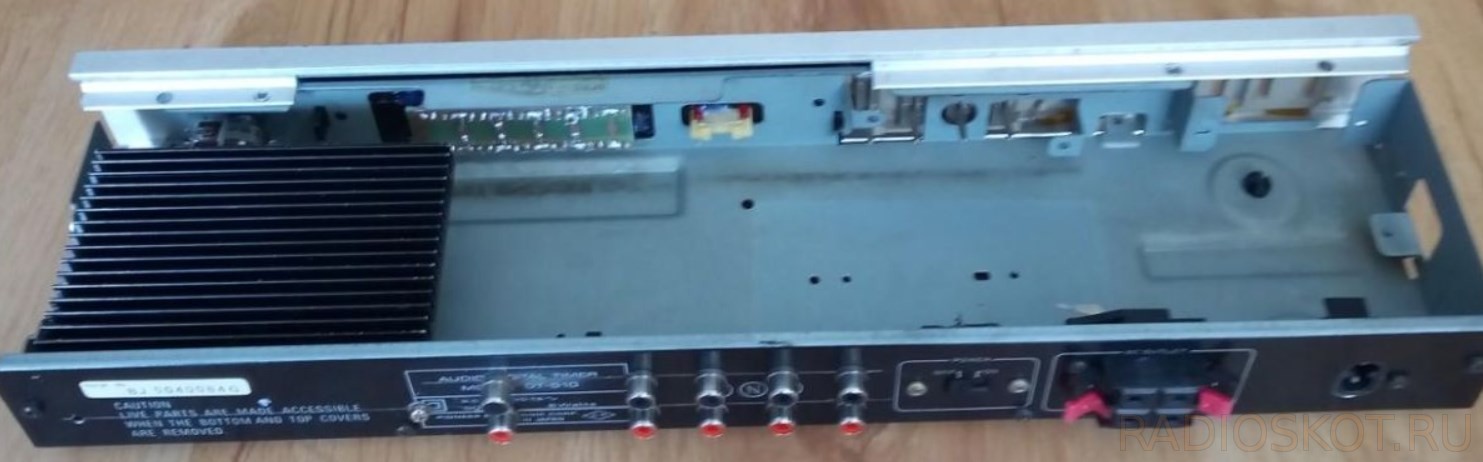

Усилитель работает с питанием от одного напряжения (блок питания от ноутбука) 20 В / 4 А, и звучит очень даже неплохо.
