Стабилитроны: проверка, маркировка, характеристики

Что такое стабилитрон: определение и назначение

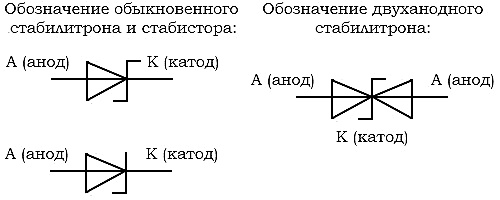

Стабилитрон (он же диод Зенера — Zener diode) – это полупроводниковый диод, предназначенный для стабилизации напряжения в электрических цепях. Благодаря особой конструкции и свойствам, он может поддерживать постоянное напряжение на своих выводах, несмотря на колебания входного напряжения или изменения нагрузки. Этот элемент стал неотъемлемой частью современных электронных устройств, обеспечивая их стабильную работу.

Стабилитрон — это электронный компонент, использующий эффект лавинного пробоя или туннельного пробоя p-n перехода для поддержания стабильного напряжения. Его ключевая особенность — способность работать в режиме обратного смещения, когда через диод протекает ток в направлении, противоположном его пропускному (прямому) направлению.

Основные задачи:

  1. Стабилизация напряжения. Стабилитрон поддерживает постоянное напряжение в цепи, компенсируя изменения на входе.
  2. Защита от перенапряжений. Стабилитроны применяются для защиты чувствительных компонентов (например, микросхем) от скачков напряжения.
  3. Формирование опорного напряжения. Этот компонент обеспечивает точное опорное напряжение для других частей схемы, например, в регуляторах питания.

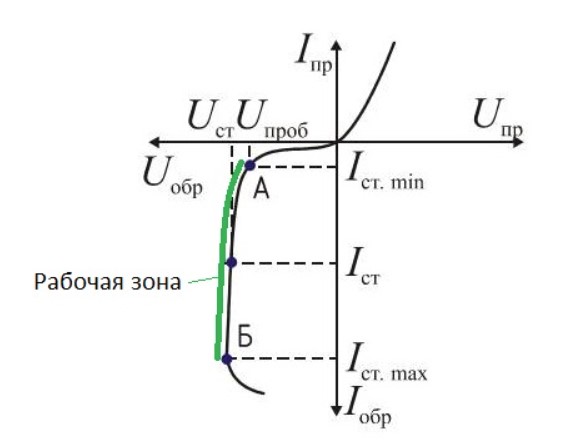

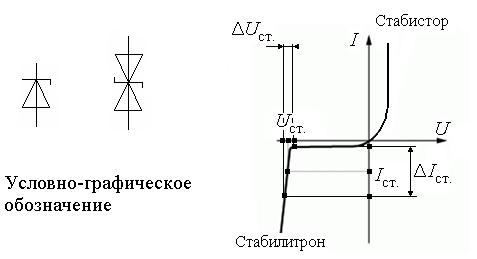

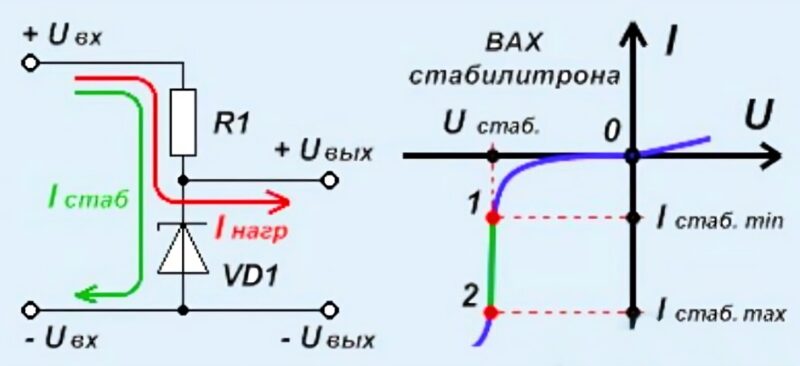

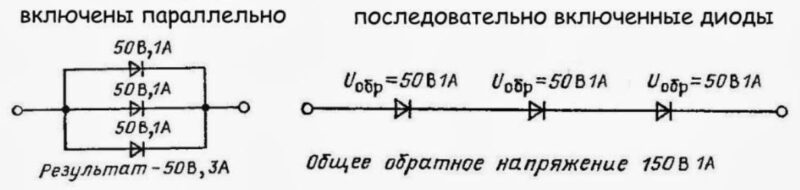

Принцип работы стабилитрона базируется на его вольт-амперной характеристике (ВАХ), которая показывает зависимость протекающего через элемент тока от приложенного к нему напряжения. В области обратного смещения, когда напряжение достигает определенного значения (называемого напряжением стабилизации), стабилитрон начинает пропускать ток, удерживая напряжение практически неизменным.

Применение в электронике

Стабилитроны широко используются в различных электронных устройствах благодаря своей надежности, компактным размерам и простоте применения. Их можно найти в таких областях, как:

  1. Источники питания.
    • Стабилитроны используются для формирования стабилизированного напряжения, которое необходимо для работы микропроцессоров, датчиков, ламп и других компонентов.
    • Они служат основой простых линейных стабилизаторов, поддерживающих стабильное напряжение на выходе.
  2. Системы защиты.
    • В схемах защиты стабилитроны предотвращают повреждение электроники при скачках напряжения. Например, в телевизорах, компьютерах и бытовой технике.
  3. Прецизионные схемы.
    • В устройствах, где требуется точное опорное напряжение (например, в измерительных приборах или аналого-цифровых преобразователях), стабилитроны служат надежным источником такого напряжения.
  4. Импульсные системы.
    • В импульсных схемах стабилитроны ограничивают выбросы напряжения, предотвращая возникновение сбоев и повреждений.
  5. Светотехника.
    • В схемах светодиодного освещения стабилитроны используются для стабилизации питания светодиодов, что увеличивает их срок службы.
  6. Автомобильная электроника.
    • В системах бортового питания стабилитроны защищают чувствительные электронные блоки от изменений напряжения в сети автомобиля.

Таким образом, стабилитроны обеспечивают надежную работу электронных устройств, выполняя критически важные функции в самых разных областях. Их применение охватывает как бытовую, так и промышленную электронику, делая их незаменимыми элементами современных технологий.

Основные характеристики стабилитронов

Стабилитроны отличаются разнообразием параметров, которые определяют их поведение в электрических схемах. Знание этих характеристик помогает правильно выбирать компонент для конкретной задачи и обеспечивать надежность работы устройства.

  1. Напряжение стабилизации (Uстаб): Это ключевой параметр, определяющий напряжение, которое стабилитрон поддерживает на своих выводах в режиме стабилизации.
    • Диапазон напряжений стабилизации варьируется от 2–3 В (для низковольтных стабилитронов) до 200–400 В (для высоковольтных).
    • Этот параметр зависит от материала и конструкции p-n перехода.
  2. Ток стабилизации (Iстаб): Это ток, протекающий через стабилитрон при работе в режиме стабилизации.
    • Для эффективной работы ток должен быть в пределах номинального диапазона.
    • Минимальный ток стабилизации — порог, ниже которого стабилизация напряжения нарушается.
    • Максимальный ток стабилизации определяет допустимую нагрузку, превышение которой может привести к перегреву и разрушению стабилитрона.
  3. Тепловая устойчивость: Тепловая устойчивость характеризует способность стабилитрона работать в условиях повышенной температуры.
    • При превышении температурного предела происходит деградация p-n перехода.
    • Для оптимальной работы необходимо учитывать температурный коэффициент напряжения, который указывает, как изменяется напряжение стабилизации при нагреве.
  4. Динамическое сопротивление (Rдиф): Параметр, характеризующий изменения напряжения при изменении тока через стабилитрон. Чем ниже динамическое сопротивление, тем стабильнее напряжение на выходе.

Таблица главных параметров отечественных стабилитронов:

Тип
 Uст ном, B
при (Iст ном, мА)		 Рmax,
мВт		 Iст min,
мА		 Iст max,
мА
2С107А 0,7 (10) 125 1 100
КС107А 0,7 (10) 125 1 100
2С113А 1,3 (10) 125 1 100
КС113А 1,3 (10) 125 1 100
2С119А 1,9 (10) 200 1 100
КС119А 1,9 (10) 200 1 100
КС106А 3,2 (0,25) 2 0,01 0,5
2С133А 3,3 (10) 300 3 81
КС133А 3,3 (10) 300 3 81
2С133Б 3,3 (10) 100 3 30
2С133В 3,3 (5) 125 1 37,5
2С133Г 3,3 (5) 125 1 37,5
КС133Г 3,3 (5) 125 1 37,5
КС407А 3,3 (10) 500 1 100
2С433А 3,3 (60) 1000 3 229
КС433А 3,3 (60) 1000 3 229
2С139А 3,9 (10) 300 3 70
КС139А 3,9 (10) 300 3 70
2С139Б 3,9 (10) 100 3 26
КС139Г 3,9 (5) 125 3 32
КС407Б 3,9 (20) 500 1 83
2С439А 3,9 (51) 1000 3 212
КС439А 3,9 (51) 1000 3 212
2С147А 4,7 (10) 300 3 58
КС147А 4,7 (10) 300 3 58
2С147Б 4,7 (10) 100 3 21
2С147В 4,7 (5) 125 1 26,5
2С147Г 4,7 (5) 125 1 26,5
КС147Г 4,7 (5) 125 1 26,5
КС407В 4,7 (20) 500 1 68
2С447А 4,7 (43) 1000 3 190
КС447А 4,7 (43) 1000 3 190
Д815И 4,7 (1000) 8000 50 1400
2С102А 5,1 (20) 300 3 58
КС407Г 5,1 (20) 500 1 59
2С156А 5,6 (10) 300 3 55
КС156А 5,6 (10) 300 3 55
2С156Б 5,6 (10) 100 3 18
2С156В 5,6 (5) 125 1 22,4
2С156Г 5,6 (5) 125 1 22,4
КС156Г 5,6 (5) 125 1 22,4
2С156Ф 5,6 (5) 125 1 20
КС409А 5,6 (5) 400 1 48
2С456А 5,6 (36) 1000 3 167
КС456А 5,6 (36) 1000 3 167
Д815А 5,6 (1000) 8000 50 1400
2С111А 6,2 (10) 150 3 22
2С162А 6,2 (10) 150 3 22
КС162А 6,2 (10) 150 3 22
КС412А 6,2 (5) 400 1 55
2С168А 6,8 (10) 300 3 45
КС168А 6,8 (10) 300 3 45
2С168Б 6,8 (10) 100 3 15
2С168В 6,8 (10) 150 3 20
КС168В 6,8 (10) 150 3 20
КС168Х 6,8 (0,5) 20 0,5 3
2С111Б 6,8 (10) 150 3 20
КС407Д 6,8 (18,5) 500 1 42
2С468А 6,8 (29) 1000 3 142
КС468А 6,8 (30) 1000 3 119
Д815А 6,8 (1000) 8000 50 1150
2С170А 7,0 (10) 150 3 20
КС170А 7,0 (10) 150 3 20
2С111В 7,0 (10) 150 3 20
2С175А 7,5 (5) 150 3 18
КС175А 7,5 (5) 150 3 18
2С175Ж 7,5 (4) 150 0,5 20
КС175Ж 7,5 (4) 125 0,5 17
2С175Х 7,5 (0,5) 20 0,5 2,65
2С175Ц 7,5 (0,5) 125 0,1 17
КС175Ц 7,5 (0,5) 125 0,1 17
2С112А 7,5 (5) 150 3 18
2С180А 8,0 (5) 125 3 15
Д808 8,0 (5) 280 3 33
Д814А 8,0 (5) 340 3 40
2С411А 8,0 (5) 340 3 40
2С182А 8,2 (5) 150 3 17
КС182А 8,2 (5) 150 3 17
2С182Ж 8,2 (4) 150 0,5 18
КС182Ж 8,2 (4) 125 0,5 15
2С182Х 8,2 (0,5) 20 0,5 2,5
2С182Ц 8,2 (0,5) 125 0,1 15
КС182Ц 8,2 (0,5) 125 0,1 15
2С112Б 8,2 (5) 150 3 17
КС406А 8,2 (15) 500 0,5 35
2С482А 8,2 (5) 1000 1 96
КС482А 8,2 (5) 1000 1 96
Д815В 8,2 (1000) 8000 50 950
2С190А 9,0 (5) 125 3 13
Д809 9,0 (5) 280 3 29
Д814Б 9,0 (5) 340 3 36
2С411Б 9,0 (5) 340 3 36
2С191А 9,1 (5) 150 3 15
КС191А 9,1 (5) 150 3 15
2С191Ж 9,1 (4) 150 0,5 16
КС191Ж 9,1 (4) 125 0,5 14
2С191Х 9,1 (0,5) 20 0,5 2,24
2С191Ц 9,1 (0,5) 125 0,1 14
КС191Ц 9,1 (0,5) 125 0,1 14
2С112В 9,1 (5) 150 3 15
2С205А 10,0 (5) 150 3 13
2С210А 10,0 (5) 125 3 11
2С210Б 10,0 (5) 150 3 14
КС210Б 10,0 (5) 150 3 14
2С210Ж 10,0 (4) 150 0,5 15
КС210Ж 10,0 (4) 125 0,5 13
2С210К 10,0 (0,5) 20 0,5 2
2С210Ц 10,0 (0,5) 150 0,1 12,5
КС210Ц 10,0 (0,5) 150 0,1 12,5
Д810 10,0 (5) 280 3 26
Д814В 10,0 (5) 340 3 32
2С516А 10,0 (5) 340 3 32
КС406Б 10,0 (12,5) 500 0,25 28
2С510А 10,0 (5) 1000 1 79
КС510А 10,0 (5) 1000 1 79
Д815Г 10,0 (500) 8000 25 800
2С211А 11,0 (5) 125 3 10
2С211Ж 11,0 (4) 150 0,5 14
КС211Ж 11,0 (4) 125 0,5 12
2С211И 11,0 (5) 150 3 13
2С211Х 11,0 (0,5) 20 0,5 1,8
2С211Ц 11,0 (0,5) 125 0,1 11,2
КС211Ц 11,0 (0,5) 125 0,1 11,2
Д811 11,0 (5) 280 3 23
Д814В 11,0 (5) 340 3 29
2С516Б 11,0 (5) 340 3 29
2С212В 12,0 (5) 150 3 12
2С212Ж 12,0 (4) 150 0,5 13
КС212Ж 12,0 (4) 150 0,5 11
2С212Х 12,0 (0,5) 20 0,5 1,7
2С212Ц 12,0 (0,5) 125 0,1 10,6
КС212Ц 12,0 (0,5) 125 0,1 10,6
КС508А 12,0 (10,5) 500 0,25 23
2С512А 12,0 (5) 1000 1 67
КС512А 12,0 (5) 1000 1 67
Д815Д 12,0 (500) 8000 25 650
2С213А 13,0 (5) 125 3 9
2С213Б 13,0 (5) 150 3 10
КС213Б 13,0 (5) 150 3 10
2С213Ж 13,0 (4) 150 0,5 12
КС213Ж 13,0 (4) 125 0,5 10
Д813 13,0 (5) 280 3 20
Д814Д 13,0 (5) 340 3 24
2С516В 13,0 (5) 340 3 24
2С215Ж 15,0 (2) 150 0,5 10
КС215Ж 15,0 (2) 125 0,5 8,3
КС508Б 15,0 (8,5) 500 0,25 18
2С515А 15,0 (5) 1000 1 53
КС515А 15,0 (5) 1000 1 53
КС509А 15,0 (15) 1300 0,5 42
Д815Е 15,0 (500) 8000 25 550
2С216Ж 15,0 (2) 150 0,5 9,4
КС216Ж 15,0 (2) 125 0,5 7,8
КС508В 16,0 (7,8) 500 0,25 17
2С218Ж 18,0 (2) 150 0,5 8,3
КС218Ж 18,0 (2) 125 0,5 6,9
КС508Г 18,0 (7) 500 0,25 15
2С518А 18,0 (5) 1000 1 45
КС518А 18,0 (5) 1000 1 45
КС509Б 18,0 (15) 1300 0,5 35
Д815Ж 18,0 (500) 8000 25 550
2С220Ж 20,0 (2) 150 0,5 7,5
КС220Ж 20,0 (2) 125 0,5 6,2
КС509В 20,0 (10) 1300 0,5 31
2С222Ж 22,0 (2) 150 0,5 6,8
КС222Ж 22,0 (2) 150 0,5 5,7
2С522А 22,0 (5) 1000 1 37
КС522А 22,0 (5) 1000 1 37
Д816А 22,0 (150) 5000 10 230
2С224Ж 24,0 (2) 150 0,5 6,3
КС224Ж 24,0 (2) 150 0,5 5,2
КС508Д 24,0 (5,2) 500 0,25 11
2С524А 24,0 (5) 1000 1 33
2С527А 27,0 (5) 1000 1 30
КС527А 27,0 (5) 1000 1 30
Д816Б 27,0 (150) 5000 10 180
2С530А 30,0 (5) 1000 1 27
КС533А 33,0 (10) 640 3 17
Д816В 33,0 (150) 5000 10 150
2С536А 36,0 (5) 1000 1 23
Д816Г 36,0 (150) 5000 10 130
Д816Д 47,0 (150) 5000 10 110
2С551А 51,0 (1,5) 1000 1 14,6
КС551А 51,0 (1,5) 1000 1 14,6
Д817А 56,0 (50) 5000 5 90
Д817Б 68,0 (50) 5000 5 75
Д817В 82,0 (50) 5000 5 60
2С291А 91,0 (1) 250 0,5 2,7
2С591А 91,0 (1,5) 1000 1 8,8
КС591А 91,0 (1,5) 1000 1 8,8
2С600А 100,0 (1,5) 1000 1 8,1
КС600А 100,0 (1,5) 1000 1 8,1
Д817Г 100,0 (50) 5000 5 50
КС620А 120,0 (50) 5000 5 42
2С920А 120,0 (50) 5000 5 42
КС630А 130,0 (50) 5000 5 38
2С930А 130,0 (50) 5000 5 38
КС650А 150,0 (25) 5000 2,5 33
2С950А 150,0 (25) 5000 2,5 33
КС680А 180,0 (25) 5000 2,5 28
2С980А 180,0 (25) 5000 2,5 28

Таблицу с импортными стабилитронами смотрите в виде PDF справочника.

Вольтаж стабилитронов: номиналы напряжения

Стабилитроны выпускаются с различными номиналами напряжения стабилизации, чтобы покрыть широкий спектр задач. Наиболее популярные значения:

  • Низковольтные (2–6 В): используются для стабилизации низких напряжений в цифровых и портативных устройствах.
  • Средневольтные (6–24 В): находят применение в источниках питания и стабилизаторах напряжения.
  • Высоковольтные (24–200 В и выше): применяются в промышленной электронике и высоковольтных цепях.

Примером может служить стабилитрон с номиналом 12 В или 5 В, широко используемый для формирования опорного напряжения в линейных стабилизаторах.

Особенности стеклянных стабилитронов

Стеклянные стабилитроны представляют собой компоненты, заключенные в герметичный корпус из стекла. Такой корпус обеспечивает защиту от внешних воздействий и улучшает термическую стабильность.

Основные особенности:

  • Компактный размер, позволяющий использовать их в устройствах с ограниченным пространством.
  • Высокая устойчивость к влаге и механическим воздействиям.
  • Удобная цветовая маркировка, упрощающая идентификацию номиналов.

Применение:

  • Электронные платы малогабаритной техники, такие как смартфоны и планшеты.
  • Прецизионные схемы, где важно сохранить точность стабилизации.
  • Устройства с высокой плотностью монтажа.

SMD-стабилитроны: характеристики и преимущества

SMD стабилитроны (Surface-Mount Device) разработаны для монтажа на поверхность печатной платы, что делает их идеальными для современной компактной электроники.

Таблица с основными характеристиками популярных SMD-стабилитронов:

Тип Uстаб (В) Iном (мА) Мощн. (Вт) Корпус Примечания
BZX84C2V4 2,4 5 0,25 SOT-23 Широкий диапазон напряжений стабилизации.
BZX84C5V1 5,1 5 0,25 SOT-23 Подходит для стабилизации 5-вольтовых линий.
MMBZ5225 3,0 20 0,5 SOD-123 Повышенная мощность.
1N4728 3,3 30 1,0 SMA Надежный компонент для мощных цепей.
BZT52C12 12,0 5 0,5 SOD-123 Используется в схемах средней мощности.
MM3Z12V 12,0 5 0,3 SOD-323 Компактный корпус для минималистичных плат.
MM5Z3V6 3,6 5 0,15 SOD-523 Ультракомпактный корпус для плотных схем.
SMMBZ15V 15,0 10 0,5 SOD-123FL Для стабилизации высоких напряжений.
BAV199 5,6 2 0,15 SOT-23 Комбинированный стабилитрон для нестандартных решений.
BZT52C24 24,0 5 0,5 SOD-123 Применяется в устройствах с высоким напряжением.
  • Uстаб: Напряжение стабилизации — напряжение, при котором стабилитрон переходит в режим стабилизации.
  • Iном: Номинальный ток — ток, при котором стабилитрон работает в оптимальном режиме.
  • Мощность: Максимальная мощность рассеяния, которую способен выдержать стабилитрон.
  • Корпус: Тип корпуса, определяющий размеры и способ монтажа стабилитрона.

Характеристики SMD-стабилитронов:

  • Малые размеры, позволяющие существенно снизить габариты устройства.
  • Отличная термоустойчивость благодаря плотному контакту с платой, которая отводит тепло.
  • Диапазон напряжений стабилизации сопоставим с выводными стабилитронами.

Преимущества:

  1. Компактность: идеально подходят для устройств с ограниченным пространством.
  2. Ускорение сборки: подходят для автоматизированного монтажа, что повышает скорость производства.
  3. Устойчивость к вибрациям: благодаря отсутствию выводов, которые могли бы деформироваться.

Применение SMD-стабилитронов:

  • В потребительской электронике (телефоны, ноутбуки).
  • В автомобильной электронике.
  • В медицине и промышленности, где требуются компактные и надежные решения.

Характеристики стабилитронов, такие как напряжение стабилизации, ток, тепловая устойчивость и конструктивные особенности, определяют их выбор для конкретных задач. Стеклянные и SMD-стабилитроны дополняют возможности применения, обеспечивая надежную работу в условиях ограниченного пространства или повышенных требований к надежности.

Маркировка стабилитронов

Маркировка стабилитронов позволяет быстро идентифицировать их параметры, такие как напряжение стабилизации, ток, тип корпуса и производителя. Это особенно важно для выбора компонентов при ремонте или проектировании схем.

Цветовая маркировка и обозначение

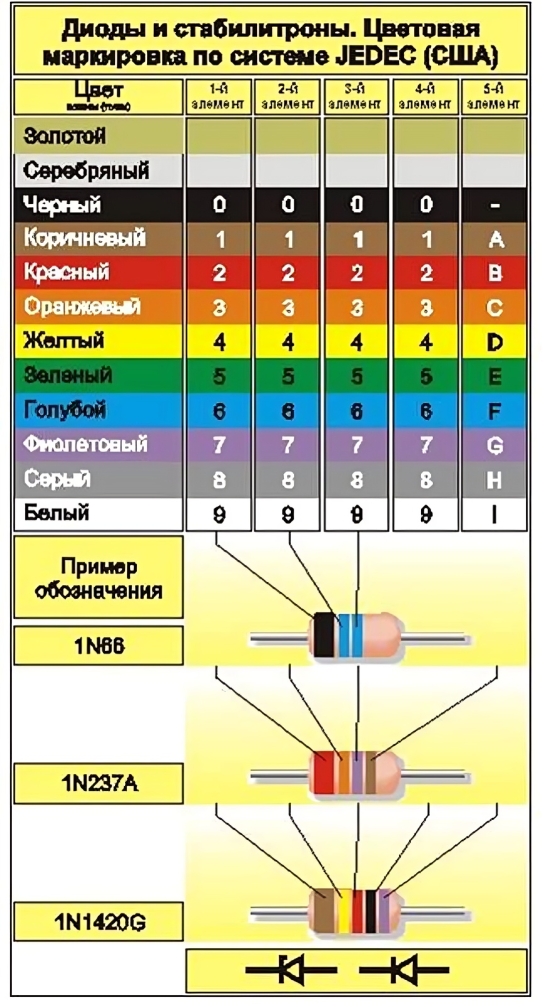

Цветовая маркировка часто применяется на стеклянных стабилитронах и некоторых SMD-компонентах. Она представляет собой набор цветных колец или точек, где каждый цвет соответствует определенному значению.

Таблица цветовой маркировки:

Тип Метка у катода Метка у анода
Д814А1 — черное широкое кольцо
Д814Б1 — черное широкое+черное узкое кольца
Д814В1 — черное узкое кольцо
Д814Г1 — желтое широкое кольцо
Д814Д1 — три узких черных кольца
Д818А черная метка на торце корпуса+ белое кольцо —
Д818Б черная метка на торце корпуса+ желтое кольцо —
Д818В черная метка на торце корпуса+ голубое кольцо —
Д818Г черная метка на торце корпуса+ зеленое кольцо —
Д818Д черная метка на торце корпуса+ серое кольцо —
Д818Е черная метка на торце корпуса+ оранжевое кольцо —
КС107А серая метка на торце корпуса+ красное кольцо —
КС126А красное широкое+фиолетовое узкое+белое узкое кольца —
КС126Б оранжевое широкое+ черное узкое+белое узкое кольца —
КС126В оранжевое широкое+ оранжевое широкое+белое узкое кольца —
КС126Г оранжевое широкое+ белое узкое+ белое узкое кольца —
Тип  Метка у катода Метка у анода
КС126Д желтое широкое+фиолетовое узкое+белое узкое кольца —
КС126Е зеленое широкое+голубое узкое+белое узкое кольца —
КС126Ж голубое широкое+ красное узкое+белое узкое кольца —
КС126И голубое широкое+серое узкое+белое узкое кольца —
КС126К фиолетовое узкое+зеленое узкое+белое узкое кольца —
КС126Л серое широкое+красное узкое+белое узкое кольца —
КС126М белое широкое+коричневое узкое+белое узкое кольца —
КС207А коричневое широкое+черное узкое+черное узкое кольца —
КС207Б коричневое широкое+коричневое узкое+черное узкое кольца —
КС207В коричневое широкое+красное узкое+черное узкое кольца —
КС133А голубое кольцо белое кольцо
2С133А белое кольцо черное кольцо
КС133Г оранжевая метка на торце корпуса —
КС139А зеленое кольцо белое кольцо
2С139А зеленое кольцо черное кольцо
КС147А серое или синее кольцо белое кольцо
2С147А — черное кольцо
КС147Г зеленая метка на торце корпуса —
КС156А оранжевое кольцо белое кольцо
2С156А оранжевое кольцо черное кольцо
КС156Г красная метка на торце корпуса —
КС168А красное кольцо белое кольцо
2С168А красное кольцо черное кольцо
КС175Ж белое кольцо —
КС182Ж желтое кольцо —
КС191Ж красное кольцо —
КС210Ж зеленое кольцо —
КС211Ж серое кольцо —
КС212Ж оранжевое кольцо —
КС213Ж черное кольцо —
КС215Ж белое кольцо черное кольцо
КС216Ж желтое кольцо черное кольцо
КС218Ж красное кольцо черное кольцо
КС220Ж зеленое кольцо черное кольцо
КС222Ж серое кольцо черное кольцо
КС224Ж оранжевое кольцо черное кольцо
2С175Ж голубая метка на торце корпуса + белое кольцо —
2С182Ж голубая метка на торце корпуса + желтое кольцо —
2С191Ж голубая метка на торце корпуса + красное кольцо —
2С210Ж голубая метка на торце корпуса + зеленое кольцо —
2С211Ж голубая метка на торце корпуса + серое кольцо —
2С212Ж голубая метка на торце корпуса + оранжевое кольцо —
2С213Ж голубая метка на торце корпуса + черное кольцо —
2С215Ж голубая метка на торце корпуса + белое кольцо черное кольцо
2С216Ж голубая метка на торце корпуса + желтое кольцо черное кольцо
2С218Ж голубая метка на торце корпуса + красное кольцо черное кольцо
2С220Ж голубая метка на торце корпуса + зеленое кольцо черное кольцо
2С222Ж голубая метка на торце корпуса + серое кольцо черное кольцо
2С224Ж голубая метка на торце корпуса + оранжевое кольцо черное кольцо
КС405А серая метка на торце корпуса + красное кольцо черное кольцо
КС406А черная метка на торце корпуса + серое кольцо белое кольцо
КС406Б черная метка на торце корпуса + белое кольцо оранжевое кольцо
КС407А черная метка на торце корпуса + красное кольцо голубое кольцо
КС407Б черная метка на торце корпуса + красное кольцо оранжевое кольцо
КС407В черная метка на торце корпуса + красное кольцо желтое кольцо
КС407Г черная метка на торце корпуса + красное кольцо зеленое кольцо
КС407Д черная метка на торце корпуса + красное кольцо серое кольцо
КС411А белое кольцо черное кольцо
КС411Б синее кольцо черное кольцо
КС508А черная метка на торце корпуса + оранжевое кольцо зеленое кольцо
КС508Б черная метка на торце корпуса + желтое кольцо белое кольцо
КС508В черная метка на торце корпуса + красное кольцо зеленое кольцо
КС508Г черная метка на торце корпуса + голубое кольцо белое кольцо
КС508Д черная метка на торце корпуса + зеленое кольцо белое кольцо
КС510А оранжевое кольцо зеленое кольцо
КС512А желтое кольцо зеленое кольцо
КС515А белое кольцо зеленое кольцо
КС516А зеленое кольцо черное кольцо
КС518А голубое кольцо зеленое кольцо
КС522А серое кольцо зеленое кольцо
КС527А черное кольцо зеленое кольцо

Основные правила цветовой маркировки:

  1. Первое кольцо обозначает номинальное напряжение стабилизации.
  2. Второе кольцо может указывать на ток стабилизации или группу точности.
  3. Третье кольцо (если есть) указывает дополнительную информацию, например, температурный коэффициент.

Пример цветовой маркировки: На стеклянном стабилитроне можно увидеть три кольца: красное, черное и зеленое. Это может означать:

  • Красное (2) – 20 В.
  • Черное (0) – ток стабилизации стандартный.
  • Зеленое – допустимое отклонение параметров в пределах ±5%.

Цветовая маркировка отличается у разных производителей, поэтому для точного определения характеристик важно сверяться с документацией.

Маркировка стеклянных стабилитронов

Стеклянные стабилитроны обычно имеют компактные размеры и применяются в устройствах с ограниченным пространством. Их маркировка может быть как цветовой, так и буквенно-цифровой.

Особенности маркировки:

  1. На корпусе часто указывается серия или модель стабилитрона (например, 1N4733).
  2. Буквенно-цифровые обозначения могут содержать:
    • Номинальное напряжение (в вольтах).
    • Максимальный ток (в миллиамперах или амперах).
    • Тип корпуса (например, GL — стеклянный корпус).

Пример маркировки стеклянного стабилитрона:

  • BZX79C12:
    • BZX — серия стабилитрона.
    • 79 — номер модели.
    • C12 — напряжение стабилизации 12 В.

Важное отличие стеклянных стабилитронов — они часто имеют герметичное покрытие, которое защищает маркировку от стирания.

Обзор отечественных и импортных стабилитронов

На рынке доступны как отечественные, так и импортные стабилитроны. Они отличаются параметрами, качеством и ценой. Рассмотрим некоторые из них.

Отечественные стабилитроны

  1. Д814А:
    • Напряжение стабилизации: 8,5–10 В.
    • Максимальный ток: до 25 мА.
    • Часто используется в схемах низковольтной стабилизации и образовательных проектах.
    • Особенность: стеклянный корпус, высокая надежность в условиях низких токов.
  2. КС226:
    • Серия стабилитронов с напряжением стабилизации от 6,8 В до 200 В.
    • Применяется в источниках питания и защитных схемах.
  3. Д818:
    • Высоковольтный стабилитрон с напряжением стабилизации до 150 В.
    • Применяется в силовой электронике и промышленных устройствах.

Импортные стабилитроны

  1. 1N4733:
    • Напряжение стабилизации: 5,1 В.
    • Популярная модель для схем стабилизации низкого напряжения.
    • Преимущества: компактный корпус и высокая точность.
  2. BZX55C10:
    • Напряжение стабилизации: 10 В.
    • Применяется в стабилизаторах питания маломощных устройств.
  3. SMAZ18 (SMD):
    • Номинальное напряжение: 18 В.
    • Форм-фактор SMD, подходящий для автоматизированного монтажа.

Сравнение отечественных и импортных стабилитронов

Параметр Отечественные Импортные
Цена Дешевле Дороже
Доступность Преимущественно в СНГ Широкая по всему миру
Точность параметров Средняя Высокая
Разнообразие моделей Ограниченное Очень большое

Вывод: Отечественные стабилитроны отлично подходят для бюджетных и образовательных проектов, в то время как импортные обеспечивают высокую точность и надежность в профессиональных устройствах.

Принцип работы стабилитрона

Стабилитрон – это ключевой элемент в схемах стабилизации напряжения. Его принцип работы основан на особых физических процессах, происходящих в p-n переходе под действием обратного напряжения.

Стабилитрон работает в режиме обратного смещения, то есть, когда к p-n переходу прикладывается обратное напряжение. При достижении определенного значения этого напряжения в переходе происходят следующие процессы:

  1. Лавинный пробой:
    Этот механизм характерен для стабилитронов с высоким напряжением стабилизации (обычно выше 5–6 В). Лавинный пробой возникает, когда электроны, ускоряясь в сильном электрическом поле, выбивают из атомов дополнительные заряды, вызывая лавинообразное увеличение тока.
  2. Туннельный эффект:
    При низком напряжении стабилизации (менее 5 В) доминирует туннельный пробой. Электроны «протискиваются» через узкий энергетический барьер p-n перехода, создавая стабильный ток при практически неизменном напряжении.

Оба эффекта позволяют стабилитрону поддерживать фиксированное напряжение в цепи, несмотря на изменения тока.

ВАХ (вольт-амперная характеристика)

Вольт-амперная характеристика (ВАХ) стабилитрона описывает его поведение при различных значениях приложенного напряжения. Она состоит из двух ключевых областей:

  1. Прямое смещение: Как и у обычного диода, стабилитрон проводит ток в прямом направлении, начиная с напряжения, равного примерно 0,7 В для кремниевых компонентов.
  2. Обратное смещение: При обратном смещении стабилитрон работает как обычный диод, пока напряжение не достигнет уровня стабилизации. После этого:
    • Напряжение остается практически неизменным.
    • Ток резко возрастает, ограничиваясь внешними компонентами цепи (например, резистором).

Основные участки ВАХ:

  • До напряжения стабилизации (Uстаб): обратный ток минимален (утечки).
  • После напряжения стабилизации: ток возрастает, а напряжение остается стабильным.

Стабилизация им напряжения: теория и примеры

Стабилитрон подключается параллельно нагрузке через ограничивающий резистор. При этом он работает следующим образом:

  • Если входное напряжение возрастает выше напряжения стабилизации, стабилитрон начинает пропускать больше тока, «сбрасывая» избыточное напряжение.
  • Если входное напряжение уменьшается, стабилитрон переходит в режим минимального тока, не влияя на нагрузку.

Таким образом, стабилитрон поддерживает постоянное напряжение на нагрузке, компенсируя изменения входного напряжения.

⚙️ Выберите схему стабилизатора:
Схема стабилизатора

Ограничивающий резистор: – Ом

Мощность на резисторе: – Вт

Пример схемы

Стабилизация напряжения с использованием стабилитрона на 12 В:

Схема:

    • Источник питания: 15 В.
    • Стабилитрон: с напряжением стабилизации 12 В.
    • Резистор: ограничивает ток через стабилитрон, например, 1 кОм.

Расчет: Ток через резистор:

IR=Uист−UстабR=15−121000=0.003 А (3 мА)

В результате напряжение на нагрузке остается 12 В, независимо от колебаний входного напряжения.

Отличие стабилитрона от стабистора

Стабистор — это схожий с стабилитроном компонент, однако у них есть принципиальные различия:

Характеристика Стабилитрон Стабистор
Принцип работы Использует лавинный или туннельный пробой p-n перехода. Использует нелинейную проводимость полупроводникового материала.
Напряжение стабилизации Зависит от характеристик p-n перехода. Формируется за счет свойств материала (например, карбида кремния).
Область применения Стабилизация постоянного напряжения. Ограничение токов или напряжений в импульсных схемах.

Стабилитроны чаще используются в линейных стабилизаторах и схемах питания, тогда как стабисторы находят применение в защите оборудования от импульсных перенапряжений.

Проверка и тестирование стабилитронов

Проверка стабилитрона на работоспособность — важный этап диагностики электронных схем. Это позволяет определить, соответствует ли компонент заявленным характеристикам, и выявить возможные повреждения. Мультиметр — это доступный инструмент для проверки стабилитрона, который позволяет выявить его базовые параметры: исправность и направление проводимости.

Инструкция по проверке:

  1. Режим «проверка диодов»: Установите мультиметр в режим измерения диодов (обычно обозначен значком стрелки с чертой).
  2. Проверка прямой проводимости:
    • Подключите красный щуп к аноду (A), черный — к катоду (K).
    • Исправный стабилитрон покажет падение напряжения, обычно около 0,6–0,7 В.
  3. Проверка обратной проводимости:
    • Подключите щупы наоборот (черный — к аноду, красный — к катоду).
    • Исправный стабилитрон не должен проводить ток, мультиметр покажет «разрыв цепи» или высокое сопротивление.
  4. Дополнительная проверка: Если мультиметр поддерживает измерение сопротивления, выполните проверку в обоих направлениях. Исправный стабилитрон в прямом направлении покажет низкое сопротивление, в обратном — высокое.

Важно: Этот метод позволяет определить только общее состояние компонента. Чтобы проверить напряжение стабилизации, требуется схема с источником питания.

Схема проверки напряжения стабилитронов

Для определения напряжения стабилизации потребуется тестовая схема. Она состоит из источника питания, ограничивающего резистора и вольтметра.

Необходимые компоненты:

  • Источник питания с регулируемым напряжением (до 30 В).
  • Ограничивающий резистор (значение рассчитывается в зависимости от предполагаемого тока стабилизации).
  • Вольтметр или мультиметр.

Схема подключения:

  1. Подключите стабилитрон параллельно вольтметру. Катод стабилитрона соедините с положительным полюсом источника питания, анод — с отрицательным.
  2. Установите ограничивающий резистор последовательно с источником питания. Это защитит стабилитрон от избыточного тока.
  3. Пошаговая инструкция:
    • Включите питание и постепенно увеличивайте напряжение, контролируя показания вольтметра.
    • При достижении напряжения стабилизации (Uстаб) показания вольтметра перестанут увеличиваться, а ток через стабилитрон возрастет.
    • Зафиксируйте напряжение, при котором начинается стабилизация.

Пример расчета резистора:

Если стабилитрон рассчитан на 12 В и ток 10 мА, а источник выдает 24 В:

R=Uист−UстабI=24−120.01=1200 Ом (1,2 кОм)R = \frac{U_{ист} — U_{стаб}}{I} = \frac{24 — 12}{0.01} = 1200 \, \text{Ом (1,2 кОм)}

Чтоб каждый раз не собирать все эти элементы — спаяйте или купите тестер. Такие тестеры стабилитронов предоставляют точные и удобные способы диагностики. Они автоматически измеряют ключевые параметры и позволяют тестировать компоненты без дополнительных расчетов.

Преимущества тестеров:

  1. Автоматизация: Измерение напряжения стабилизации, тока и других параметров происходит без необходимости подключения дополнительных схем.
  2. Широкий диапазон напряжений: Тестеры могут проверять стабилитроны с высоким напряжением стабилизации (до 200 В и более).
  3. Экономия времени: Удобный интерфейс позволяет быстро получить результаты, что особенно важно при массовой проверке компонентов.

Возможности стабилитрон-тестеров:

  • Измерение напряжения стабилизации и предельного тока.
  • Определение полярности стабилитрона.
  • Тестирование SMD-стабилитронов, не выпаивая их из платы (для моделей с соответствующими щупами).

Итого:

  • Мультиметр подходит для быстрой проверки исправности стабилитрона и направления проводимости.
  • Схема проверки позволяет измерить напряжение стабилизации и ток с большей точностью.
  • Тестеры стабилитронов — идеальное решение для профессионалов, которым требуется скорость и точность.

Эти методы помогают оценить состояние стабилитрона и гарантировать надежность работы схем, где он используется.

Часто задаваемые вопросы

Как определить параметры стабилитрона без маркировки

Если маркировка на стабилитроне стерта или отсутствует, его параметры можно определить экспериментально:

  1. Измерение напряжения стабилизации: Подключите стабилитрон к тестовой схеме с регулируемым источником питания и ограничивающим резистором. Постепенно увеличивайте напряжение, пока не зафиксируете стабилизацию. Это и будет напряжение стабилизации.
  2. Определение тока стабилизации: Используйте амперметр для измерения тока при работе стабилитрона. Убедитесь, что ток находится в пределах допустимого значения (обычно указано в характеристиках аналогичных моделей).
  3. Оценка максимальной мощности: После определения напряжения стабилизации и тока можно приблизительно вычислить максимальную мощность:
    Pмакс=Uстаб×Iмакс

Эти параметры помогут подобрать аналог при необходимости замены.

Замена стабилитронов: выбор аналога

При замене стабилитрона важно учитывать:

  • Напряжение стабилизации (Uстаб): Новый компонент должен иметь то же значение, иначе схема может работать некорректно.
  • Ток стабилизации (Iстаб): Убедитесь, что аналог выдерживает такой же или больший ток.
  • Мощность: Новый стабилитрон должен иметь аналогичную или большую мощность рассеяния.

Если точный аналог найти сложно, можно использовать стабилитрон с близкими параметрами, слегка подстроив схему (например, изменив ограничивающий резистор). Или собрав цепочку из более низковольтных (напряжение общее суммируется).

Какие стабилитроны подходят для самодельных устройств

Для самодельных устройств обычно используют стабилитроны:

  1. С низким напряжением стабилизации (3–12 В): Например, для схем стабилизации питания микроконтроллеров.
  2. SMD-стабилитроны: Компактные элементы для современных проектов, где важно минимизировать размеры платы.
  3. Универсальные модели: Популярные стабилитроны, такие как 1N4733 (12 В), подходят для большинства любительских схем.
  4. Отечественные модели: Такие как Д814А, которые легко найти и адаптировать в схемах.

Выводы и рекомендации

  1. Выбор напряжения стабилизации: Оно должно соответствовать требованиям нагрузки. Например, для стабилизации питания на 5 В используйте стабилитрон с Uстаб = 5,1 В.
  2. Расчет ограничивающего резистора: Подбирайте резистор так, чтобы ток через стабилитрон находился в пределах рабочего диапазона.
  3. Мощность рассеяния: Убедитесь, что стабилитрон рассчитан на мощность, превышающую фактическую нагрузку.

Советы по эксплуатации и проверке стабилитронов

  • Никогда не подключайте стабилитрон напрямую к источнику питания — всегда используйте ограничивающий резистор.
  • При пайке избегайте перегрева, который может повредить p-n переход.
  • Регулярно проверяйте состояние стабилитронов в схемах с высокими токами, чтобы избежать внезапного выхода из строя.

Дополнительная информация

Где их купить и как выбрать надежного поставщика

  1. Магазины электроники: Популярные модели стабилитронов легко найти в крупных магазинах или на специализированных сайтах.
  2. Рекомендации по выбору поставщика:
    • Выбирайте известных производителей, таких как Vishay, ON Semiconductor, или отечественные марки (например, Д814).
    • Проверяйте наличие сертификатов качества.
    • Остерегайтесь подделок, особенно при покупке недорогих компонентов с неизвестной маркировкой.

Частые ошибки при использовании стабилитронов

  1. Ошибка: Использование стабилитрона без ограничивающего резистора.
    Решение: Всегда рассчитывайте сопротивление резистора, исходя из входного напряжения и требуемого тока.
  2. Ошибка: Неправильный выбор напряжения стабилизации.
    Решение: Тщательно подбирайте параметры стабилитрона в соответствии с характеристиками нагрузки.
  3. Ошибка: Неправильная полярность подключения.
    Решение: Всегда проверяйте схему и маркировку стабилитрона перед установкой.
  4. Ошибка: Перегрев во время пайки.
    Решение: Используйте теплоотводящие зажимы или паяльники с температурным контролем.

Правильный выбор и эксплуатация стабилитронов обеспечат надежность и стабильную работу ваших электронных схем.

Литература

Оцените материал:

4.5 / 5. Рейтинг: 24

Может подскажете что улучшить?
