Правильный выбор сечения кабеля играет ключевую роль в электроснабжении жилых, коммерческих и промышленных объектов. Ошибки в расчётах могут привести к перегреву проводов, коротким замыканиям и выходу из строя электрооборудования. В этой статье мы разберём основные параметры кабеля, принципы его выбора по мощности и длине, а также представим подробные таблицы расчётов.
Основные параметры кабелей
Что значит сечение кабеля

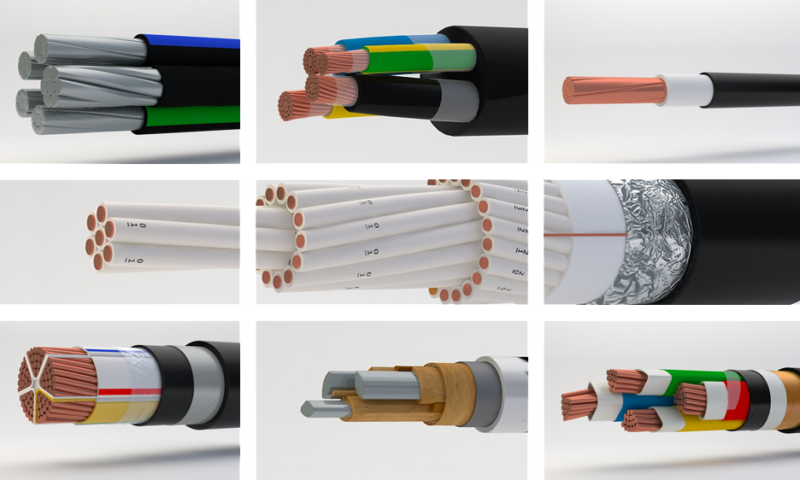

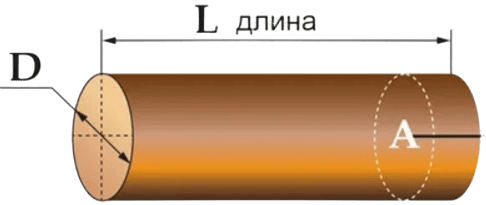

Сечение кабеля – это площадь поперечного среза проводника, измеряемая в квадратных миллиметрах (мм²). Оно напрямую влияет на токовую нагрузку, способность передавать мощность и уровень потерь в линии.
Для расчёта сечения используется формула:
\[ S = \pi \times (d/2)^2 \]
где \( d \) – диаметр проводника.
Но на практике обычно пользуются справочными таблицами. Вот эта таблица поможет определить сечение кабеля, зная его диаметр:
| Диаметр жилы (мм) | Сечение жилы (мм²) |
|---|---|
| 0.8 | 0.5 |
| 0.98 | 0.75 |
| 1.13 | 1.0 |
| 1.38 | 1.5 |
| 1.78 | 2.5 |
| 2.26 | 4.0 |
| 2.76 | 6.0 |
| 3.57 | 10.0 |
| 4.51 | 16.0 |
| 5.64 | 25.0 |
| 6.68 | 35.0 |
| 7.98 | 50.0 |
| 8.98 | 70.0 |
| 11.28 | 95.0 |
| 12.78 | 120.0 |
| 14.52 | 150.0 |
| 16.2 | 185.0 |
| 18.1 | 240.0 |
Онлайн калькулятор
Основные характеристики кабеля
При выборе кабеля учитываются:
- Материал проводника: медь или алюминий. Медные кабели имеют меньшее сопротивление, лучше передают ток, но стоят дороже.
- Токовая нагрузка: определяется в зависимости от сечения и материала.
- Длина кабеля: чем больше расстояние, тем выше потери напряжения.
- Способ прокладки: кабель в трубе, в земле, на открытом воздухе – от этого зависит выбор сечения.
Выбор сечения кабеля по мощности
Как рассчитать мощность и ток
Для определения необходимого сечения кабеля по мощности используется формула:
\[ I = \frac{P}{U \times \cos\varphi} \]
где:
- \( I \) – ток (А);
- \( P \) – мощность (Вт);
- \( U \) – напряжение сети (В);
- \( \cos\varphi \) – коэффициент мощности (обычно 0,8–1).
Таблицы сечения кабеля по мощности и току
Для однофазной сети 220 В
| Сечение (мм²) | Макс. ток (А) | Мощность (кВт) |
|---|---|---|
| 1.5 | 19 | 4.1 |
| 2.5 | 27 | 5.9 |
| 4 | 38 | 8.4 |
| 6 | 50 | 11.0 |
| 10 | 70 | 15.4 |
| 16 | 90 | 19.8 |
| 25 | 115 | 25.3 |
| 35 | 140 | 30.8 |
Для трёхфазной сети 380 В
| Сечение (мм²) | Макс. ток (А) | Мощность (кВт) |
|---|---|---|
| 1.5 | 16 | 6.6 |
| 2.5 | 25 | 10.5 |
| 4 | 34 | 14.3 |
| 6 | 44 | 18.5 |
| 10 | 63 | 26.5 |
| 16 | 85 | 35.7 |
| 25 | 110 | 46.2 |
| 35 | 135 | 56.7 |
Учёт длины кабеля при расчётах

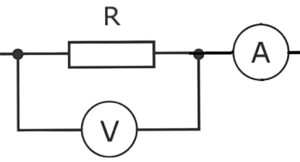

С увеличением длины провода растёт сопротивление, что приводит к падению напряжения. Для учёта длины вводятся поправочные коэффициенты.
Таблица корректировки сечения по длине
Для однофазной сети 220 В
| Длина линии (м) | Мощность (кВт) | Сечение (мм²) |
|---|---|---|
| 10 | 5 | 2.5 |
| 20 | 5 | 4.0 |
| 30 | 5 | 6.0 |
| 50 | 5 | 10.0 |
| 70 | 5 | 16.0 |
Для трёхфазной сети 380 В
| Длина линии (м) | Мощность (кВт) | Сечение (мм²) |
|---|---|---|
| 10 | 10 | 2.5 |
| 20 | 10 | 4.0 |
| 30 | 10 | 6.0 |
| 50 | 10 | 10.0 |
| 70 | 10 | 16.0 |
Выбор кабеля в зависимости от условий
Медь или алюминий
Медные провода обладают лучшими характеристиками, но стоят дороже. В некоторых случаях можно использовать алюминий, но для той же мощности потребуется большее сечение.
| Материал | Проводимость | Вес | Цена | Гибкость |
|---|---|---|---|---|
| Медь | Высокая | Тяжёлый | Дорого | Высокая |
| Алюминий | Средняя | Лёгкий | Дешевле | Низкая |
Температурные условия
При повышении температуры кабель хуже проводит ток, что требует увеличения сечения.
| Температура окружающей среды (°C) | Корректирующий коэффициент |
|---|---|
| 25 | 1.0 |
| 35 | 0.94 |
| 45 | 0.87 |
| 55 | 0.79 |
Расчёт мощности для бытовых приборов
Для упрощения выбора кабеля можно использовать таблицу типичных нагрузок:
| Прибор | Потребление (Вт) | Рекомендуемое сечение (мм²) |
|---|---|---|
| Освещение (лампы) | 60–150 | 1.5 |
| Электрочайник | 2000–2500 | 2.5 |
| Стиральная машина | 2200 | 4.0 |
| Водонагреватель | 5000 | 6.0 |
| Кондиционер | 7000 | 10.0 |
Допустимый длительный ток
Допустимый длительный ток (ДДТ) – это максимальный ток, который может протекать по проводу или кабелю в течение длительного времени без перегрева и нарушения изоляции. Данный параметр зависит от материала проводника, типа изоляции, количества жил в кабеле, а также условий прокладки.
Факторы влияющие на допустимый длительный ток
Материал проводника
- Медь – обладает низким удельным сопротивлением, что позволяет передавать больше тока при меньшем нагреве.
- Алюминий – имеет более высокое сопротивление, что требует увеличенного сечения для передачи той же мощности, что и медный проводник.
| Материал | Электрическое сопротивление (Ом·мм²/м) | Максимальная токовая нагрузка (относительно меди) |
|---|---|---|
| Медь | 0.0171 | 100% |
| Алюминий | 0.0282 | 62% |
Тип изоляции
Тип изоляции влияет на устойчивость кабеля к перегреву. Основные виды изоляции:
- ПВХ (поливинилхлорид) – стандартный вариант для бытовых и промышленных сетей, выдерживает температуры до 70–90°C.
- Резина (ЭПР, СКЭП) – применяется для гибких проводов, выдерживает температуры до 85–90°C.
- Полиэтилен (ПЭ, сшитый ПЭ – XLPE) – обладает высокой термостойкостью, рабочая температура до 90–105°C, кратковременно до 250°C.
Количество жил в кабеле
При увеличении количества жил в многожильном кабеле ухудшается теплоотвод, что снижает допустимый длительный ток.
Способ прокладки
- Открытая прокладка в воздухе – обеспечивает лучший теплоотвод, допустимый ток выше.
- Закрытая прокладка (в трубе, в земле, в коробе) – ограниченный теплоотвод снижает допустимый ток.
Допустимый длительный ток для разных кабелей
Для медных проводов и кабелей
| Сечение жилы (мм²) | Открытая в воздухе (А) | В трубе (А) | В земле (А) |
|---|---|---|---|
| 1.5 | 23 | 19 | 27 |
| 2.5 | 30 | 25 | 35 |
| 4 | 40 | 34 | 46 |
| 6 | 50 | 44 | 57 |
| 10 | 70 | 60 | 80 |
| 16 | 95 | 80 | 100 |
| 25 | 120 | 105 | 130 |
| 35 | 145 | 125 | 160 |
| 50 | 175 | 150 | 190 |
| 70 | 215 | 185 | 235 |
| 95 | 260 | 225 | 280 |
Для алюминиевых проводов и кабелей
| Сечение жилы (мм²) | Открытая в воздухе (А) | В трубе (А) | В земле (А) |
|---|---|---|---|
| 2.5 | 24 | 20 | 28 |
| 4 | 30 | 25 | 36 |
| 6 | 38 | 31 | 45 |
| 10 | 50 | 41 | 60 |
| 16 | 68 | 56 | 78 |
| 25 | 89 | 73 | 102 |
| 35 | 110 | 90 | 126 |
| 50 | 135 | 110 | 155 |
| 70 | 170 | 135 | 195 |
| 95 | 210 | 165 | 240 |
Для многожильных кабелей значения тока уменьшаются в зависимости от количества токопроводящих жил — смотрите корректирующие коэффициенты в таблице далее.
Корректирующие коэффициенты в зависимости от количества жил
| Количество жил | Корректирующий коэффициент |
|---|---|
| 1 | 1.00 |
| 2 | 0.85 |
| 3 | 0.80 |
| 4 | 0.75 |
| 5 | 0.70 |
Пример: Если для одножильного кабеля сечением 10 мм² в воздухе допустимый ток 70 А, то для трёхжильного кабеля с таким же сечением: 70 А × 0.80 = 56 А.
В реальных условиях необходимо учитывать ещё и температурные коэффициенты, если кабель будет эксплуатироваться при повышенной температуре окружающей среды.
Коррекция допустимого тока в зависимости от температуры
| Температура воздуха (°C) | Корректирующий коэффициент |
|---|---|
| 20 | 1.0 |
| 25 | 0.94 |
| 30 | 0.88 |
| 35 | 0.82 |
| 40 | 0.75 |
| 45 | 0.67 |
| 50 | 0.58 |
Пример: Если при 25°C допустимый ток кабеля 50 А, то при 40°C: 50 А × 0.75 = 37.5 А.
Правильный выбор кабеля по допустимому длительному току позволяет обеспечить безопасную и эффективную работу электропроводки.
Сводная таблица сечений проводов, тока, мощности
Таблица составлена на основе Правил Устройства Электроустановок (ПУЭ) и предназначена для выбора кабельно-проводниковой продукции, а также подбора автоматов защиты при однофазной нагрузке (220 В), используемой в быту.
| Сечение (мм²) | Ток нагрузки (А) для меди | Ток нагрузки (А) для алюминия | Мощность нагрузки (кВт, 220 В) | Номинал автомата (А) |
|---|---|---|---|---|
| 0.5 | 5 | 4 | 1.1 | 6 |
| 0.75 | 9 | 7 | 2 | 10 |
| 1.0 | 11 | 8 | 2.4 | 10 |
| 1.5 | 16 | 13 | 3.5 | 16 |
| 2.5 | 25 | 19 | 5.5 | 25 |
| 4.0 | 32 | 27 | 7.0 | 32 |
| 6.0 | 40 | 34 | 8.8 | 40 |
| 10.0 | 55 | 44 | 12.1 | 50 |
| 16.0 | 75 | 60 | 16.5 | 80 |
| 25.0 | 100 | 85 | 22.0 | 100 |
| 35.0 | 125 | 100 | 27.5 | 125 |
| 50.0 | 150 | 125 | 33.0 | 160 |
| 70.0 | 175 | 160 | 38.5 | 200 |
| 95.0 | 215 | 195 | 46.5 | 250 |
| 120.0 | 245 | 230 | 53.5 | 250 |
| 150.0 | 285 | 260 | 62.5 | 315 |
| 185.0 | 325 | 290 | 71.5 | 355 |
| 240.0 | 380 | 340 | 84.0 | 400 |
- Сечение кабеля (мм²) — площадь поперечного сечения токопроводящей жилы.
- Ток нагрузки (А) — максимальный длительный ток, который может пропускать проводник без перегрева.
- Мощность нагрузки (кВт) — ориентировочная мощность нагрузки при напряжении 220 В.
- Номинал автомата (А) — подходящий номинал автоматического выключателя для защиты проводки.
Этот справочник поможет правильно подобрать провод и автоматический выключатель для домашних электросетей.
Итоги статьи
Выбор сечения кабеля по току и мощности требует точного расчёта с учётом напряжения, длины линии и условий эксплуатации. Использование готовых таблиц позволяет быстро подобрать нужные параметры и избежать ошибок при проектировании электросети.
- Материал проводника: медь выдерживает больший ток при меньшем сечении, чем алюминий.
- Тип изоляции: влияет на рабочую температуру и предельную токовую нагрузку.
- Способ прокладки: в воздухе допустимый ток выше, чем в трубе или в земле.
- Количество жил: увеличивает нагрев, снижает допустимую нагрузку.
- Температура окружающей среды: высокая температура уменьшает допустимый ток.
Советы по выбору кабеля
- Выбирайте с запасом по току (на 30% больше от расчётного значения).
- Учитывайте условия эксплуатации (температура, прокладка, длина).
- Используйте медные провода для высокой нагрузки, алюминиевые – для удешевления.
- Для длинных линий повышайте сечение во избежание падения напряжения.
Правильный подход к выбору кабеля обеспечит безопасность, надёжность и эффективность работы всей электросистемы!
