Наверное нет радиолюбителя, который бы не пробовал сборку различных небольших ФМ радиомикрофонов (в народе жучков). И одной из главных проблем является выбор транзистора. Если посмотреть по схемам — практически везде указывают советский КТ368 или импортный S9018. А как-же остальные марки? Ведь их сотни, отвечающих требованиям для установки в передатчик на частоту 100 МГц. А какие из них подходящие? Это любые маломощные Н-П-Н с частотой от 600 МГц и выше. Именно от 600, так как для стабильной и хорошей работы транзистора в генераторе, его паспортная предельная частота должна раз в 5 превышать частоту генерации. Не нужно пытаться ставить 250 мегагерцовый КТ315, а потом спрашивать «почему радиомикрофон не работает?». В этой таблице были собраны все варианты возможной замены. Если у вас есть какой-то транзистор, то просто нажмите Ctrl+F (в Опере) и введите в поле его название, чтоб браузер автоматически нашёл его на странице.
| Серия 2N | Серия 2S | Советские и другие |
| 2N2568 2N2616 2N2708 2N2729 2N2808 2N2809 2N2810 2N2857 2N2883 2N2938 2N3288 2N3289 2N3290 2N3291 2N3423 2N3478 2N3544 2N3570 2N3571 2N3572 2N3662 2N3663 2N3683 2N3833 2N3834 2N3835 2N3839 2N3880 2N3953 2N4081 2N4259 2N4293 2N4294 2N4397 2N4429 2N4430 2N4431 2N4934 2N4935 2N4936 2N4996 2N4997 2N5024 2N5031 2N5032 2N5053 2N5054 2N5081 2N5082 2N5108 2N5109 2N5179 2N5201 2N5263 2N5399 2N5481 2N5482 2N5483 2N5595 2N5596 2N5650 2N5651 2N5652 2N5715 2N5762 2N5763 2N5830 2N5835 2N5836 2N5837 2N5842 2N5920 2N5921 2N5922 2N5923 2N5924 2N5925 2N5947 2N6135 2N6265 2N6266 2N6267 2N6268 2N6269 2N6304 2N6305 2N6389 2N6595 2N6596 2N6597 2N6598 2N6599 2N6600 2N6601 2N6602 2N6603 2N6604 |
2SC2369
2SC3358 2SC3608
|
КТ368
BFR93 BFR92 BFS17 BFP67 BFW92 BFR96 BFR90 BFR91 BFG65T
|

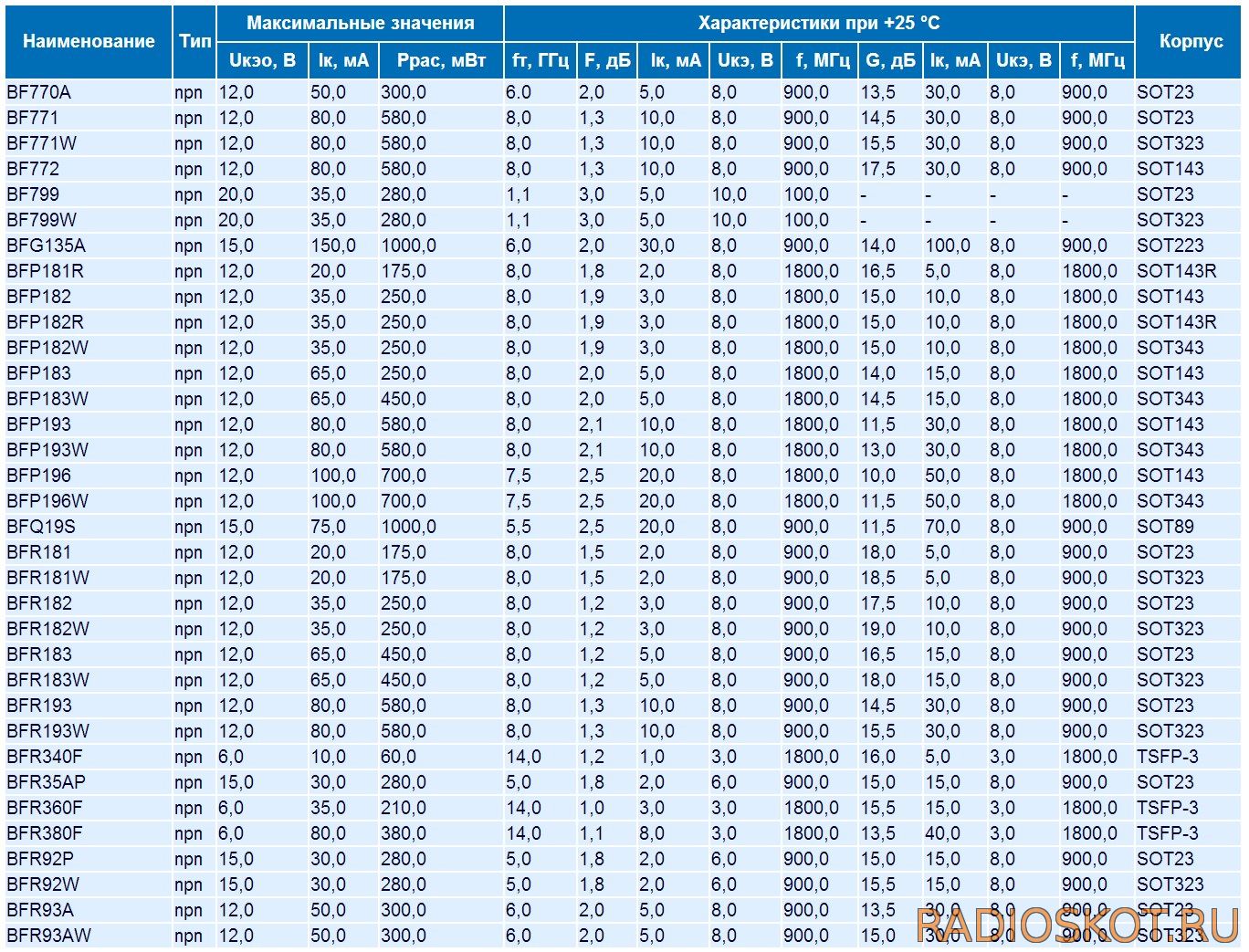

Что касается более мощных СВЧ транзисторов, позволяющих работать в выходных каскадах УВЧ этих и даже более высокочастотных передатчиков, можно выбрать их из этой таблицы:
Чтоб узнать цоколёвку выбранного транзистора, посмотрите даташит к нему, скопировав его наименование в поисковик.
