Твердотельные Реле

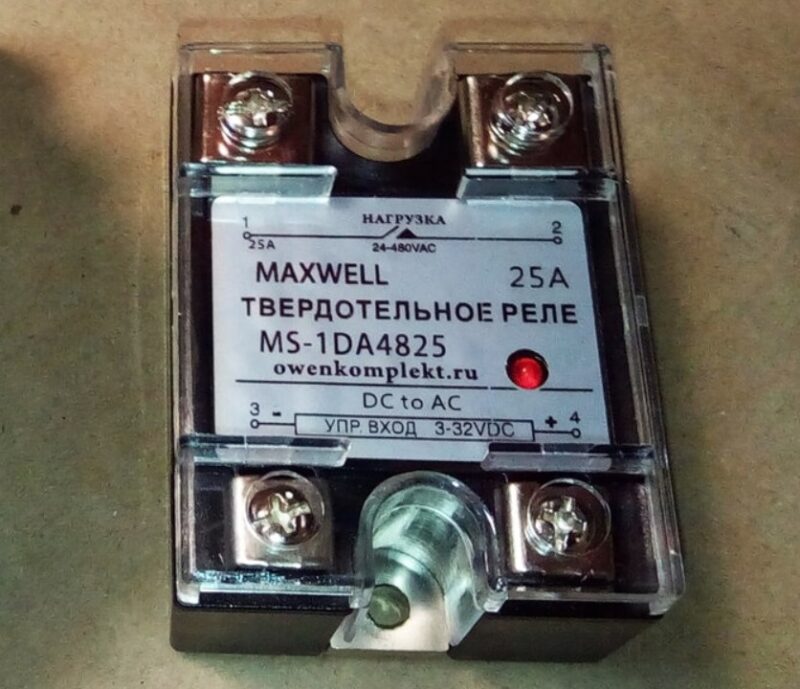

Твердотельное реле (Solid State Relay, SSR) — это электронное устройство, которое выполняет функцию переключателя в электрических цепях. Оно использует полупроводниковые элементы, такие как тиристоры, симисторы или транзисторы, для управления электрическими нагрузками без механических частей. Основной задачей SSR является включение и выключение электропитания под воздействием управляющего сигнала.

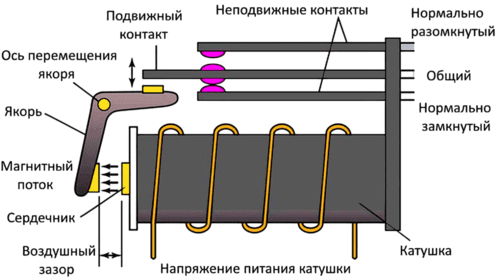

Отличия от механических

Характеристика	Твердотельное реле (SSR)	Электромеханическое реле (EMR)
Принцип работы	Полупроводниковые элементы	Механический переключатель с катушкой
Наличие движущихся частей	Отсутствуют	Присутствуют
Скорость переключения	Высокая (мс)	Средняя (10–20 мс)
Износ	Отсутствует	Подвержено износу из-за механики
Уровень шума	Полное отсутствие шума	Щелчки при переключении
Управляющий сигнал	Низковольтный сигнал (AC/DC)	Зависит от типа катушки

Преимущества

1. Долговечность — отсутствие механических частей исключает износ, увеличивая срок службы.
2. Высокая скорость работы — мгновенное переключение без задержек.
3. Бесшумная работа — важное преимущество в бытовых и офисных условиях.
4. Гальваническая развязка — обеспечивает безопасность и защиту управляющей схемы.
5. Компактность — малая масса и размеры позволяют использовать SSR в ограниченных пространствах.
6. Высокая устойчивость к вибрациям и внешним воздействиям.

Недостатки

1. Выделение тепла — при высоких токах требуется дополнительное охлаждение (радиатор или вентилятор).
2. Цена — SSR стоят дороже электромеханических реле.
3. Сопротивление утечки — небольшое остаточное напряжение в выключенном состоянии.
4. Ограничения по перегрузке — могут выйти из строя при превышении предельных значений тока.

Сферы применения

1. Промышленность
   • Управление нагревательными элементами.
   • Коммутация электродвигателей.
   • Автоматизация технологических процессов.
2. Системы автоматизации
   • Смарт-дома (управление освещением, климатическими системами).
   • Автоматические системы управления нагрузкой.
3. Управление нагрузками
   • Стабилизация и регулировка мощности в электросетях.
   • Переключение мощных электрических цепей в бытовых устройствах.

Твердотельные реле находят широкое применение благодаря своей надежности, скорости работы и способности функционировать в сложных условиях. Их использование особенно эффективно в системах, требующих высокой частоты переключений и долговременной работы без обслуживания.

Принцип работы

Это устройство, использующее полупроводниковые элементы для управления электрическими нагрузками без механических частей. Оно заменяет традиционные электромагнитные реле, обеспечивая высокую скорость работы и долговечность. Принцип работы твердотельного реле основывается на использовании различных компонентов для управления и переключения токов.

Основные компоненты такого реле

1. Оптопара (Оптоизолятор). Оптопара — это компонент, который используется для передачи управляющего сигнала от входной схемы на исполнительный элемент реле. Она состоит из светодиода (LED) и фотоприемника (фотоэлемента), которые обеспечивают гальваническую развязку между входом и выходом устройства. При включении управляющего сигнала светодиод генерирует свет, который воспринимается фотоприемником, передавая сигнал на основную схему реле.
2. Тиристор. Тиристор или симистор — это полупроводниковые устройства, которые обеспечивают переключение тока в нагрузке. Симистор позволяет управлять токами как в прямом, так и в обратном направлении (переменный ток), в то время как тиристор используется в основном для управления постоянным током или в схемах однофазных реле. Они могут переключать большие нагрузки без механических движущихся частей, что увеличивает срок службы устройства и снижает износ.
3. Схема управления. Схема управления — это блок, который отвечает за преобразование управляющего сигнала в команду для оптопары, а затем в активацию тиристора. Это может быть простая схема на транзисторах или более сложная микросхема, которая, в зависимости от типа реле, регулирует включение и выключение нагрузки.

Принцип работы SSR

1. Преобразование сигнала управления в переключение нагрузки. Когда на входную часть твердотельного реле поступает управляющий сигнал (например, с микроконтроллера или кнопки), оптопара начинает работать, пропуская свет, который активирует фотоприемник. Это действие передает сигнал в управляющую схему, которая генерирует команду для включения или выключения полупроводникового элемента (триака или тиристора). В результате, основной элемент реле начинает проводить электрический ток через нагрузку, включив или выключив её.
2. Использование оптопары для гальванической развязки. Оптопара играет ключевую роль в обеспечении безопасности и защиты схемы. Она позволяет управлять реле с низковольтной стороны (управляющий сигнал) и высоковольтной (нагрузка), при этом полностью изолируя одну сторону от другой. Это критически важно для защиты управляющих устройств от высоких напряжений, которые могут появиться на стороне нагрузки.

Типы твердотельных реле

1. По типу входного сигнала (AC/DC)
   • AC (переменный ток): Реле с таким входом предназначены для работы с переменным током. Обычно они используют тиристоры или триаки, которые могут включать или выключать ток в обоих направлениях.
   • DC (постоянный ток): Реле для постоянного тока работают на основе транзисторов или специальных полупроводниковых элементов, которые могут переключать ток только в одном направлении. Они используются в устройствах, где требуется управление постоянным током, например, в автомобильной электронике или на зарядных станциях.
2. По фазности (однофазные, трехфазные)
   • Однофазные реле: Эти устройства управляют одной фазой и используются в стандартных бытовых электросетях (220 В). Их применяют для подключения нагревательных элементов, освещения, мелких бытовых приборов.
   • Трехфазные реле: Эти реле предназначены для работы с трехфазными системами (например, в промышленности и для больших электродвигателей). Они могут управлять тремя фазами одновременно, обеспечивая равномерное распределение нагрузки.
3. По нагрузке (мощность, ток, напряжение)
   • Реле по мощности: Эти реле используют для управления большими нагрузками, где требуется переключение значительных мощностей. Мощные SSR могут работать с нагрузками до 100 А и более.
   • Реле по току: Для устройств, которые должны работать с конкретным током. Такие реле могут иметь пределы тока в 1-100 А и чаще всего используются для управления электродвигателями или нагревателями.
   • Реле по напряжению: Реле, подходящие для работы с определенным напряжением, например, 12 В, 24 В, 220 В или 380 В. Используются для подключения различных типов оборудования в зависимости от напряжения в системе.

Твердотельные реле находят широкое применение благодаря своей надежности, быстроте работы и долгосрочной эксплуатации. А разновидности SSR по типу сигнала, фазности и нагрузке позволяют использовать их в различных сферах, от быта до промышленности.

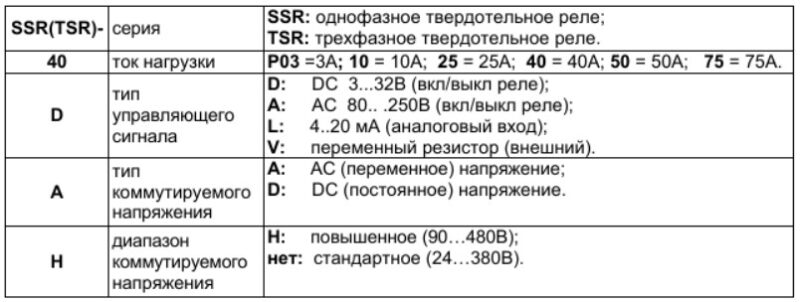

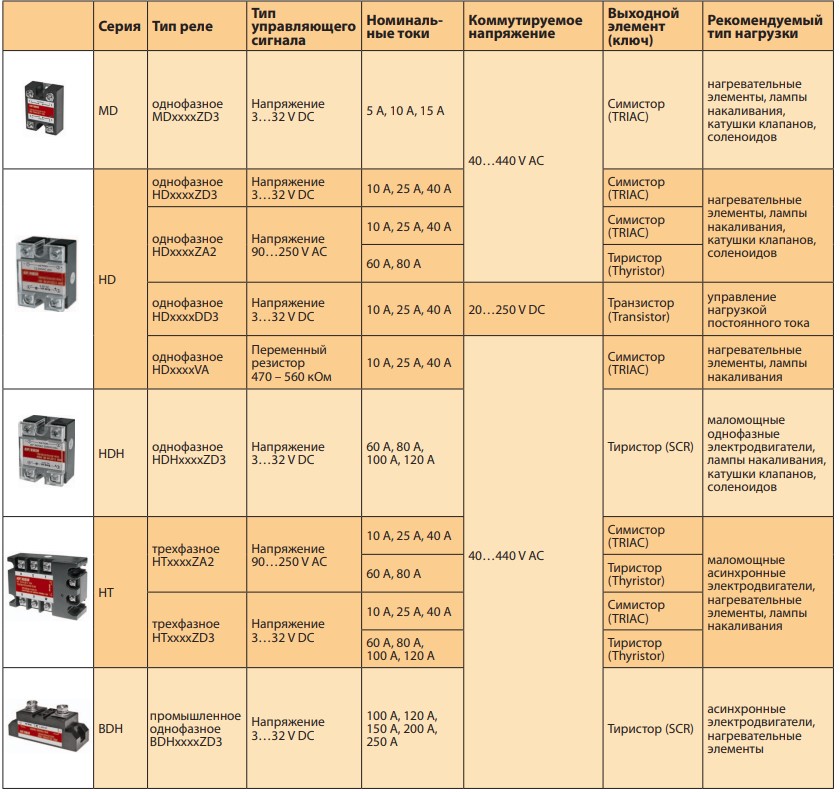

Разновидности реле

Они могут иметь различные разновидности в зависимости от типа управляющего сигнала, числа фаз, нагрузки и дополнительных функций. Рассмотрим основные виды твердотельных реле, их особенности и применения.

Таблица разновидностей:

Критерий	Вид реле	Описание	Применение
Фазность	Однофазные	Управляют нагрузкой в одной фазе.	Управление нагревателями, освещением, бытовыми устройствами.
	Трехфазные	Управляют нагрузкой в трехфазной системе.	Управление промышленными электродвигателями, оборудованием с высокой мощностью.
Тип нагрузки	Для переменного тока (AC)	Управляют нагрузкой переменного тока. Используют триаки или тиристоры.	Подключение нагревателей, ламп, двигателей в сетях AC.
	Для постоянного тока (DC)	Управляют нагрузкой постоянного тока. Используют транзисторы или MOSFETы.	Управление аккумуляторами, светодиодными системами, DC-двигателями.
Тип входного сигнала	DC-управление	Принимают управляющий сигнал постоянного тока.	Подключение к микроконтроллерам, датчикам, управляющим системам на базе DC.
	AC-управление	Принимают управляющий сигнал переменного тока.	Применяются в бытовых устройствах с сетевым управлением.
	AC/DC-управление	Универсальные реле, поддерживающие оба типа входного сигнала.	Подходят для систем, где тип входного сигнала может варьироваться.
Модули	Стандартные реле	Классические модули SSR для различных нагрузок.	Общие задачи в бытовых и промышленных системах.
	Модули с радиаторами	Оснащены встроенными радиаторами для отвода тепла.	Управление высокомощными нагрузками, длительное использование.
	Модули с дополнительной защитой	Имеют встроенную защиту от перегрева, перенапряжения или короткого замыкания.	Для систем с высокой степенью надежности (критические промышленные процессы, безопасность).
Дополнительные функции	С датчиками температуры	Контролируют температуру устройства и защищают от перегрева.	Нагревательные элементы, системы с высокими тепловыми нагрузками.
	С защитой от перенапряжения	Обеспечивают защиту нагрузки при скачках напряжения.	Энергосистемы, чувствительное оборудование.
Физическое исполнение	На DIN-рейку	Устанавливаются на стандартные монтажные рейки.	Щитовые системы управления, промышленные распределительные щиты.
	Модульное исполнение	Выполнены в виде модулей для встраивания в оборудование.	Интеграция в устройства с ограниченным пространством.

Однофазные и трехфазные

1. Однофазные реле. Однофазные твердотельные реле предназначены для работы с однофазными электрическими сетями, которые распространены в бытовых и небольших промышленных установках. В таких реле обычно используются тиристоры или триаки для управления нагрузкой, которая подключена к одной фазе.
   • Применение: управление бытовыми приборами, освещением, нагревателями и другими однофазными нагрузками (например, в домашних системах отопления).
   • Напряжение: обычно 220 В переменного тока.
2. Трехфазные реле. Трехфазные твердотельные реле предназначены для работы с трехфазными сетями, которые используются в промышленных и высокомощных установках. Эти реле могут управлять тремя фазами одновременно, что позволяет подключать и эффективно контролировать большие мощности и двигатели.
   • Применение: управление электродвигателями, промышленными установками, насосами, вентиляторами, котлами и другим оборудованием, работающим в трехфазных системах.
   • Напряжение: от 380 В и выше в зависимости от модели.

Реле для постоянного и переменного тока

1. Реле для переменного тока (AC)
   Твердотельные реле, работающие с переменным током, управляют нагрузкой с переменным током, который может изменять свое направление. Для этого используются компоненты, такие как триаки и тиристоры, которые могут переключать ток в обоих направлениях.
   • Применение: широко используются в бытовых устройствах, таких как осветительные системы, нагревательные элементы, электродвигатели переменного тока, а также в промышленности для управления большими нагрузками.
   • Типичные характеристики: переменное напряжение, регулируемая мощность, рабочие токи до 100 А и выше.
2. Реле для постоянного тока (DC)
   Твердотельные реле для постоянного тока предназначены для работы с постоянным током, который не меняет своего направления. Такие реле обычно используют транзисторы, MOSFET или реле на основе тиристоров, которые эффективно управляют током в одном направлении.
   • Применение: используется в автомобильной электронике, системах бесперебойного питания (UPS), солнечных панелях, зарядных устройствах и других устройствах, работающих с постоянным током.
   • Типичные характеристики: постоянное напряжение, управляемые токи обычно до 50-100 А в зависимости от модели.

Твердотельные модули и их особенности

Твердотельные модули представляют собой собранные и готовые к использованию устройства, включающие все необходимые компоненты для управления нагрузкой. Эти модули предназначены для упрощения процесса подключения и настройки.

• Особенности:
  • Модули могут включать несколько реле, объединенных в один корпус для управления несколькими нагрузками одновременно.
  • Они часто используют интегрированные системы охлаждения, такие как радиаторы, для эффективного отвода тепла от полупроводниковых компонентов.
  • Модули могут быть с разной степенью защиты от перегрузки и перенапряжения, что делает их идеальными для промышленного использования.
• Применение: часто используются в промышленных автоматизациях, управлениях большим количеством нагрузок в условиях ограниченного пространства.

Модели с дополнительными функциями

1. С датчиками температуры. Некоторые модели твердотельных реле имеют встроенные датчики температуры, которые позволяют автоматически контролировать рабочие условия устройства и предотвращать перегрев. Эти реле могут прекратить работу нагрузки или уменьшить ее мощность, если температура превышает установленный порог.
   • Особенности:
     • Обеспечивают защиту от перегрева, увеличивая срок службы устройства и предотвращая поломки оборудования.
     • Часто используются в нагревательных системах и при управлении устройствами, чувствительными к температурным изменениям (например, в холодильниках, кондиционерах).
   • Применение: автоматическое управление нагревателями, термостатами, промышленными системами с повышенными требованиями к температурному контролю.
2. С защитой от перенапряжения. Твердотельные реле с защитой от перенапряжения включают дополнительные схемы для предотвращения повреждения компонентов при скачках напряжения, которые могут быть вызваны молнией, резкими колебаниями в сети или другими внешними факторами.
   • Особенности:
     • Защищают устройства от повреждений, повышая их долговечность и надежность.
     • Эти реле могут включать варисторы, диоды или другие компоненты, которые поглощают лишнюю энергию при высоком напряжении.
   • Применение: используются в ситуациях, где присутствуют высокие риски скачков напряжения, например, в промышленных установках, электрических распределительных системах и солнечных панелях.

Как видно, твердотельные реле различаются по множеству параметров, таких как фазность, тип сигнала, особенности модуля и дополнительные функции. В зависимости от области применения, такие реле могут использоваться для управления различными типами нагрузки, обеспечивая безопасность, надежность и долговечность работы оборудования. От правильного выбора и настройки твердотельного реле зависит эффективность работы всей системы, будь то бытовые приборы, промышленные установки или системы управления электрическими нагрузками.

Технические параметры

Рассмотрим основные характеристики:

Номинальное напряжение и ток

• Номинальное напряжение — это максимальное напряжение, которое реле может безопасно переключать на своей нагрузке. Оно определяется для переменного тока (AC) или постоянного тока (DC), в зависимости от типа реле.
  • AC реле: Обычно указывается номинальное напряжение в диапазоне от 24 В до 600 В и более.
  • DC реле: Напряжение может варьироваться от 12 В до 150 В.
• Номинальный ток — это максимальный ток, который может протекать через реле при его нормальной работе. Обычные значения для SSR могут варьироваться от 5 А до 100 А и выше в зависимости от модели.
  • Пример: реле для маломощных нагрузок может поддерживать ток до 5-10 А, тогда как промышленные реле могут поддерживать до 100 А и более.

Эти параметры важны для предотвращения перегрузки реле и обеспечения его безопасной эксплуатации в конкретных условиях.

Напряжение управления

Напряжение управления — это напряжение, которое подается на входную часть реле для его активации. В зависимости от типа реле это может быть как постоянное (DC), так и переменное (AC) напряжение.

• AC-управление: Для реле, управляемых переменным током, часто используются тиристоры или триаки. Напряжение управления может быть в пределах от 3 В до 32 В для большинства реле.
• DC-управление: Для реле, управляемых постоянным током, чаще всего используются светодиоды (LED) и фотодиоды. Входное напряжение может варьироваться от 3 В до 24 В в зависимости от модели реле.

Важно правильно выбрать напряжение управления для того, чтобы реле правильно работало и соответствовало требованиям управляющей схемы.

Время переключения

Время переключения — это время, которое требуется реле для переключения состояния от «выключено» к «включено» или наоборот. Оно является важным показателем, особенно при работе с высокоскоростными системами или там, где важна синхронизация действий.

• Обычно время переключения для твердотельных реле составляет от 1 до 10 миллисекунд.
• Время переключения может зависеть от типа реле, например, реле с использованием оптопары или фотодиодов имеют более быстрое время переключения, чем реле с тиристорами.

Твердотельные реле имеют очень короткое время переключения по сравнению с механическими реле, что делает их идеальными для быстродействующих систем.

Энергопотребление

Энергопотребление реле — это мощность, которую потребляет само реле при его работе. Твердотельные реле, как правило, имеют низкое энергопотребление на входе, так как они используют маломощные компоненты, такие как светодиоды для управления переключением. Энергопотребление реле может варьироваться в зависимости от его мощности и конструкции.

• Обычно энергопотребление твердотельных реле на уровне управления составляет от 1 Вт до 5 Вт.
• Это сравнительно низкое значение, но всё-же важно учитывать его при проектировании схемы.

Сопротивление утечки и тепловыделение

• Сопротивление утечки — это небольшое сопротивление, которое существует в выключенном состоянии твердотельного реле. Даже когда реле не проводит ток, в нем может протекать небольшой ток утечки, что может быть важно при работе с чувствительными нагрузками или в системах, где необходимо минимизировать утечку тока. Обычно сопротивление утечки может составлять от 1 до 5 мА при нормальной работе.
• Тепловыделение — это количество тепла, которое выделяется реле в процессе работы, особенно когда оно переключает большие токи. Твердотельные реле могут выделять значительное количество тепла, которое необходимо отводить с помощью радиаторов или других теплоотводящих систем.
  • Для мощных реле с токами до 100 А и более, тепловыделение может достигать нескольких ватт, что требует установки дополнительного охлаждения.
  • Для реле малой мощности тепловыделение обычно минимально и не требует дополнительных средств охлаждения.

Тепловыделение важно учитывать при проектировании и установке реле, чтобы избежать перегрева и повреждения компонентов.

Технические параметры твердотельных реле играют ключевую роль в их применении, выборе и эксплуатации. Знание таких характеристик, как номинальное напряжение и ток, напряжение управления, время переключения, энергопотребление, сопротивление утечки и тепловыделение, позволяет правильно выбрать реле для конкретных задач и обеспечить его надежную работу в различных системах.

Таблица основных параметров:

Параметр	Описание	Типовые значения
Номинальное напряжение нагрузки	Напряжение, которое может коммутировать реле на выходе.	24–660 В (AC), 5–200 В (DC).
Номинальный ток нагрузки	Максимальный ток, который реле может выдерживать при номинальном напряжении.	1 А – 100 А и выше.
Напряжение управления	Напряжение на входе для активации реле.	3–32 В (DC), 90–280 В (AC).
Сопротивление утечки	Ток, проходящий через реле в выключенном состоянии.	0,1–1 мА.
Время срабатывания	Время, необходимое для включения реле после подачи управляющего сигнала.	1–10 мс.
Время восстановления	Время, необходимое для выключения реле после снятия управляющего сигнала.	1–10 мс.
Энергопотребление входа	Мощность, потребляемая цепью управления.	Обычно 0,1–1 Вт.
Рабочая температура	Диапазон температур, при которых реле может нормально работать.	-30 °C – +80 °C (в зависимости от модели).
Тип выхода	Элемент, используемый для коммутирования нагрузки.	Триак, тиристор, MOSFET.
Изоляция вход-выход	Электрическая изоляция между цепями управления и нагрузки.	2,5–4 кВ (гальваническая развязка через оптопару).
Защита	Встроенные системы защиты от перегрева, перенапряжения, короткого замыкания.	Зависит от модели: доступны варианты с термозащитой, варисторами и предохранителями.
Радиатор охлаждения	Способность отводить тепло от реле при высоких нагрузках.	Встроенный радиатор или необходимость в установке внешнего радиатора.
Тип управления	Тип сигнала, необходимого для активации реле.	DC, AC или универсальный (AC/DC).
Форма корпуса	Конструктивное исполнение для установки.	На DIN-рейку, модульное, настенное.
Частота коммутации	Максимальная частота переключений.	До 1 кГц (для некоторых моделей).
Стандарт качества	Сертификации и соответствие стандартам безопасности.	CE, RoHS, UL, ISO.

Схемы подключения

Твердотельные реле применяются для управления различными типами нагрузок, как в цепях переменного тока (AC), так и в цепях постоянного тока (DC). Подключение и использование SSR зависят от особенностей нагрузки, напряжения и тока. Рассмотрим схемы подключения и важные аспекты работы с твердотельными реле.

Подключение в цепях переменного тока (220В, 380В)

Твердотельное реле для переменного тока (AC SSR) применяется в цепях, где используется стандартное напряжение 220 В или 380 В. Основные особенности подключения:

Подключение однофазного SSR (220 В): В однофазной цепи переменного тока реле подключается последовательно с нагрузкой, при этом на его выход подается питающее напряжение (например, 220 В), а на вход — сигнал управления, который может быть переменным или постоянным.

• Схема подключения:
  • • Фаза от источника питания подключается к одному из выводов SSR.
    • Второй вывод SSR соединяется с нагрузкой (например, с лампой или отопительным элементом).
    • Нейтраль соединяется с другим контактом нагрузки.
    • Для управления на вход SSR подается напряжение (AC или DC в зависимости от типа реле).

Подключение трехфазного SSR (380 В): В трехфазных цепях твердотельное реле может использоваться для управления мощными нагрузками, такими как электродвигатели, нагреватели и другие устройства. Трехфазные SSR имеют три выхода, которые соединяются с каждой из фаз.

• • Схема подключения:
    • Три фазы подключаются к входу SSR.
    • Третий выход SSR соединяется с нагрузкой.
    • Нейтраль может быть подключена к одной из фаз через реле для переключения фаз.
    • Сигнал управления, как и в однофазных цепях, может подаваться как переменным, так и постоянным током.

Важно: В цепях с высоким напряжением (220 В и 380 В) следует использовать реле с изоляцией и защитой от перенапряжений.

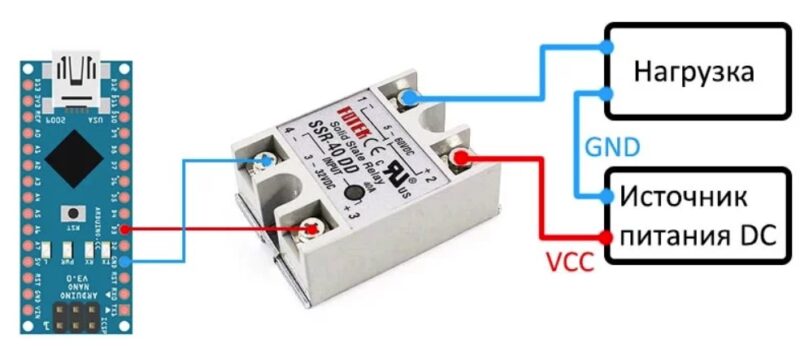

Подключение в цепях постоянного тока

Для постоянного тока SSR используется для управления нагрузками в цепях с напряжением от 12 В до 150 В и выше. В цепях DC важно учитывать полярность, так как ток всегда течет в одном направлении.

Схема подключения:

• • Положительный вывод от источника питания подключается к одному из входных контактов SSR.
  • Второй входной контакт соединяется с сигналом управления (например, 5 В или 12 В постоянного тока).
  • Выходной контакт SSR соединяется с нагрузкой (например, электродвигателем или аккумулятором).
  • Нейтраль соединяется с другим выводом нагрузки.

В цепях DC важно использовать реле с правильной полярностью на входе, чтобы избежать коротких замыканий.

Особенности коммутации мощных нагрузок

При коммутации мощных нагрузок (например, нагревателей, двигателей, крупных электроприборов) с использованием твердотельных реле необходимо учитывать несколько важных факторов:

• Перегрузка: Твердотельные реле могут перегреваться при работе с большими токами. Для мощных нагрузок необходимо использовать реле, которые рассчитаны на большие токи и имеют систему защиты от перегрузок.
• Тепловыделение: Высокая мощность нагрузки приводит к большому тепловыделению, что требует установки радиаторов охлаждения для защиты реле от перегрева.
• Управление токами: SSR может управлять высокими токами в цепях, но для защиты от скачков напряжения и токов, рекомендуется использовать предохранители и устройства защиты.

Радиаторы охлаждения и их установка

Твердотельные реле, особенно при использовании в цепях с высокими токами, выделяют большое количество тепла. Для предотвращения перегрева и повышения срока службы реле важно использовать системы охлаждения.

• Типы радиаторов: Для реле применяются активные и пассивные радиаторы. Пассивные радиаторы (теплоотводы) устанавливаются непосредственно на корпус реле и обеспечивают рассеяние тепла в окружающую среду.
• Установка радиатора:
  1. Установка на корпус: Радиатор прикрепляется к корпусу реле с использованием термопасты или термопрокладок для улучшения теплоотведения.
  2. Обеспечение вентиляции: Для эффективного охлаждения важно, чтобы реле не находилось в закрытых пространствах без вентиляции.

Важно: При работе с мощными реле для высоковольтных цепей необходимо следить за температурой, чтобы не допустить перегрева, что может привести к выходу из строя реле.

Примеры схем на таких реле

1. Управление нагревательным элементом: Твердотельное реле используется для включения и выключения нагревательных элементов (например, в системе отопления).
   • Схема: Управление реле происходит от термодатчика, который передает сигнал на реле в зависимости от температуры.
2. Автоматизация освещения: Твердотельное реле может управлять включением и выключением освещения в промышленности или дома.
   • Схема: При подаче сигнала с датчика освещенности или с кнопки управления реле замыкает цепь питания для лампы.
3. Управление электродвигателями: Для управления электродвигателями (например, в конвейерах или насосах) используются мощные твердотельные реле.
   • Схема: Реле подключается к сети, и через него проходит ток, который управляет работой мотора. Для защиты часто используется дополнительное реле для обнаружения перегрузок.

Подключение реле SSR в различные электрические цепи требует внимательного подхода и правильного выбора компонентов в зависимости от типа нагрузки и типа тока. Важно учитывать номинальные параметры реле, такие как ток, напряжение, а также особенности коммутации мощных устройств. Установка радиаторов охлаждения и защита от перегрузок помогут продлить срок службы реле и повысить безопасность эксплуатации.

Как выбрать твердотельное реле

При выборе важно учитывать несколько факторов, чтобы обеспечить надежную работу устройства, соответствие с параметрами нагрузки и требованиями безопасности. В этом разделе рассмотрим основные критерии выбора SSR.

Учет напряжения и силы тока нагрузки

Одним из самых важных факторов при выборе твердотельного реле является соответствие его технических характеристик с параметрами подключаемой нагрузки.

• Номинальное напряжение: Нужно выбрать реле, которое подходит для работы с данным типом цепи — однофазной или трехфазной. Для переменного тока важно знать рабочие значения напряжения, такие как 220 В или 380 В для AC цепей. Для постоянного тока реле также должно соответствовать напряжению, например, 12 В, 24 В или 48 В.
• Номинальный ток: Твердотельное реле должно быть рассчитано на тот ток, который будет протекать через нагрузку. Например, если реле используется для управления электродвигателем или нагревателем, важно знать, какой ток будет потребляться устройством. Важно, чтобы максимальный ток, указанный для реле, был выше тока нагрузки с запасом.
• Резерв по мощности: При выборе реле желательно иметь запас по мощности, чтобы учесть возможные пики потребления тока, что поможет избежать перегрева или выхода из строя реле.

Выбор по типу входного сигнала

Твердотельные реле могут управляться различными типами сигналов, которые могут быть переменным (AC) или постоянным (DC). При выборе реле нужно ориентироваться на входной сигнал управления.

• Для AC сигналов: Реле, управляющиеся переменным током, используют для работы в цепях переменного тока (например, 220 В или 380 В). В таких случаях реле часто используют для управления нагревательными элементами, освещением, электродвигателями.
• Для DC сигналов: Реле для постоянного тока подходят для использования в цепях с напряжением, например, 12 В или 24 В. Такие реле часто используются для управления батареями, зарядными устройствами и в некоторых типах промышленного оборудования.
• Автоматический выбор по сигналу: Некоторые модели реле могут поддерживать работу как с AC, так и с DC сигналами. Это может быть полезно в тех случаях, когда планируется использование реле в гибридных или специфичных схемах.

Наличие встроенной защиты

При работе с твердотельными реле важно учитывать наличие встроенных механизмов защиты. Твердотельные реле могут работать в тяжелых условиях, поэтому наличие соответствующих функций защиты поможет продлить их срок службы и обеспечить безопасную эксплуатацию.

• Защита от перегрева: Твердотельное реле должно быть оснащено защитой от перегрева, особенно если оно работает с мощными нагрузками или в условиях высоких температур. Наличие термозащиты или встроенной системы охлаждения позволяет предотвратить повреждения из-за перегрева.
• Защита от короткого замыкания: Важно, чтобы реле обеспечивало защиту от короткого замыкания, чтобы предотвратить повреждения как самого устройства, так и других компонентов системы. Эта функция помогает ограничить воздействие на реле высоких токов короткого замыкания.
• Защита от перенапряжения: Некоторые твердотельные реле имеют встроенные схемы защиты от перенапряжений, что защищает устройство и оборудование от возможных скачков напряжения.

Производители реле

Выбор проверенного производителя гарантирует качество и долговечность твердотельных реле. Некоторые из наиболее известных и надежных производителей:

• Omron: Японская компания, производящая высококачественные твердотельные реле для промышленности и автоматизации. Omron известен своими инновациями в области контроля и управления нагрузками.
• KIPPRIBOR: Российский производитель, предлагающий разнообразные решения для промышленной автоматики и электротехники, включая надежные твердотельные реле с хорошими характеристиками для использования в условиях российской промышленности.
• Schneider Electric: Французский производитель, предлагающий широкий ассортимент продуктов для автоматизации, включая твердотельные реле с хорошими характеристиками надежности и защиты.
• Siemens: Немецкий производитель, выпускающий высококачественные твердотельные реле для различных промышленных и автоматизированных приложений.
• Honeywell: Производитель, известный своей продукцией для автоматизации зданий и промышленности, включая реле для управления большими токами и напряжениями.

Проверенные модели для разных задач

В зависимости от специфики задачи можно выбрать твердотельное реле, подходящее для конкретных условий. Вот несколько популярных моделей для различных задач:

• Для управления нагревательными элементами: Модели с номинальным током от 10 А до 40 А, для однофазных или трехфазных цепей, например, Omron G3NA, KIPPRIBOR SSR-40AA.
• Для управления электродвигателями: Модели с высокой мощностью для промышленного использования, такие как Schneider Electric ALTIVAR или Siemens 3RA.
• Для автомобильной электроники (DC): Модели с напряжением до 48 В, например, Omron G3MB-202P, которые применяются для управления аксессуарами в автомобилях.
• Для малых нагрузок (например, освещение): Реле с низким током, например, Omron G3RV, который идеально подходит для автоматизации освещения в домах и офисах.

Правильный выбор твердотельного реле зависит от нескольких факторов, включая напряжение и силу тока нагрузки, тип входного сигнала, наличие защиты от перегрева и короткого замыкания, а также выбор надежного производителя. Важно подобрать реле, которое соответствует требованиям вашей системы, чтобы обеспечить ее надежность и безопасность.

Проверка и обслуживание

Твердотельное реле, как и любое другое устройство, требует регулярной проверки и обслуживания для обеспечения его надежной работы. В данном разделе рассмотрим методы проверки работоспособности твердотельного реле, диагностику неисправностей и способы продления его срока службы.

Как проверить работоспособность мультиметром

Чтобы проверить работоспособность, можно использовать мультиметр для измерения сопротивления и проверки его состояния в различных режимах работы.

1. Подготовка к проверке:
   • Отключите реле от сети питания и нагрузки.
   • Убедитесь, что мультиметр настроен в режиме измерения сопротивления или проверки целостности цепи.
2. Проверка входных цепей:
   • Подключите мультиметр к выводам управления (входной сигнал).
   • Примените управляющий сигнал на входное устройство (например, подайте 12 В для DC или 220 В для AC).
   • Мультиметр должен показать изменение сопротивления при подаче сигнала. Включение или выключение SSR должно изменять сопротивление, подтверждая его активность.
3. Проверка выходных цепей (нагрузки):
   • Для этого можно измерить сопротивление между контактами, через которые проходит нагрузка.
   • Когда реле включено, сопротивление должно быть низким, что указывает на замкнутую цепь.
   • Когда реле выключено, сопротивление должно быть высоким (разомкнутая цепь).
4. Проверка ключа:
   • Используя мультиметр в режиме проверки диодов, можно проверить работу тиристора. При этом на одном из выводов мультиметра должно быть присутствовать напряжение, когда сигнал подается на вход.

Диагностика неисправностей

Некоторые неисправности твердотельного реле могут привести к его выходу из строя. Рассмотрим основные из них:

1. Перегорание тиристора:
   • Тиристор в твердотельном реле может выйти из строя из-за перегрузки или длительной работы на максимальных токах.
   • Признаки неисправности: реле не включается или не выключается, а также может произойти короткое замыкание.
   • Для диагностики можно измерить сопротивление на выводах с помощью мультиметра. При исправном элементе должно быть сопротивление (для открытого канала) в одном направлении и сопротивление в другой цепи при инверсии полярности.
2. Проблемы с оптопарой:
   • Оптопара используется для гальванической развязки между управляющей и силовой цепью. Если оптопара выходит из строя, реле не сможет корректно реагировать на сигнал управления.
   • Для диагностики можно измерить сопротивление между выводами оптопары с помощью мультиметра. Если сопротивление остается постоянным и не изменяется при подаче сигнала, оптопара может быть неисправна.

Как продлить срок службы твердотельного реле

Правильное обслуживание и меры предосторожности помогут продлить срок службы твердотельного реле. Вот несколько рекомендаций:

1. Охлаждение и использование радиаторов:
   • Твердотельные реле выделяют тепло, особенно при работе с высокими нагрузками. Использование радиаторов охлаждения поможет снизить температуру и предотвратить перегрев.
   • Охлаждение особенно важно для реле с мощными нагрузками, такими как управление двигателями или нагревательными элементами.
2. Защита от перегрузок:
   • Использование защитных устройств, таких как предохранители или автоматические выключатели, поможет предотвратить перегрузки, которые могут повредить реле.
   • Также важно соблюдать максимальные параметры напряжения и тока, указанные в спецификациях реле, чтобы избежать его перегрева и выхода из строя.

Сборка своими руками

Для опытных радиолюбителей и инженеров существует возможность собрать собственное твердотельное реле. В этом разделе мы рассмотрим, как собрать простое реле, какие компоненты для этого потребуются и как его настроить. Для сборки твердотельного реле потребуется несколько ключевых компонентов, таких как оптопара, тиристор, резисторы и, возможно, радиатор для охлаждения.

Выбор компонентов

При сборке твердотельного реле важен правильный выбор компонентов:

• Тиристор: Выбирайте соответствующий номинальному напряжению и току вашей системы. Примером может служить симистор типа BTA16, подходящий для применения в AC цепях с напряжением до 600 В и током до 16 А.
• Оптопара: Оптопара необходима для гальванической развязки между входом и выходом. Примером может быть MOC3020, PC817 или аналогичные модели с поддержкой требуемого тока и напряжения.
• Резисторы: Резисторы нужны для установки порогов включения/выключения и защиты от высоких токов. Обращайте внимание на их мощность.

Инструкция по пайке и сборке

1. Подготовка инструментов:
   • Паяльник с тонким жалом.
   • Паяльная проволока (олово-свинцовый сплав или бессвинцовый аналог).
   • Флюс для пайки, если необходимо.
2. Пайка компонентов:
   • Начните с установки оптопары и триака. Пропаяйте выводы, убедившись, что они не перепутаны.
   • Затем подключите резисторы согласно схеме. Убедитесь, что резисторы имеют правильную мощность для предотвращения перегрева.
   • Если требуется, установите радиатор на триак для предотвращения перегрева.
3. Тестирование:
   • После сборки подключите реле к соответствующим входным и выходным цепям, проверьте его работу, как описано в разделе о проверке работоспособности реле.

Сборка и настройка твердотельного реле своими руками — это интересная и полезная задача, которая требует внимательности при выборе компонентов и соблюдении правил безопасности. Правильная сборка, регулярная проверка и техническое обслуживание помогут обеспечить долговечную и эффективную работу твердотельных реле в различных приложениях.

Советы по эксплуатации

В этом разделе приведены советы по эксплуатации, а также рекомендации по выбору радиаторов и настройке управления для высокоскоростных задач.

Условия использования

Для долгосрочной и стабильной работы твердотельного реле необходимо учитывать несколько ключевых факторов:

1. Температурные условия:
   • SSR чувствительны к перегреву, поэтому важно следить за температурой окружающей среды и внутренних компонентов реле.
   • Температурный диапазон работы твердотельных реле обычно составляет от -20°C до +70°C, но это может варьироваться в зависимости от модели. Избыточная температура может привести к выходу реле из строя, поэтому важно избегать перегрева.
2. Влажность:
   • Убедитесь, что реле эксплуатируется в среде с минимальной влажностью, так как высокая влажность может привести к коротким замыканиям или повреждениям электронных компонентов.
   • Если условия эксплуатации предполагают высокую влажность, рекомендуется использовать твердотельное реле с защитой от влаги или устанавливать реле в защищенные корпуса.
3. Вибрации и удары:
   • SSR обладают более высокой устойчивостью к механическим воздействиям по сравнению с электромеханическими реле, но важно избегать чрезмерных вибраций и ударов, так как это может повлиять на долгосрочную стабильность работы устройства.
4. Подключение и настройка:
   • Убедитесь, что входные и выходные цепи реле правильно подключены. Следите за тем, чтобы на управляющем входе было соответствующее напряжение, а на выходе — нагрузка, соответствующая номинальной мощности реле.

Рекомендации по выбору радиаторов

Радиаторы играют важную роль в предотвращении перегрева твердотельных реле, особенно если они управляют большими токами и напряжениями. Правильный выбор радиатора помогает поддерживать реле в пределах рабочих температур.

1. Размер радиатора: Размер радиатора зависит от мощности реле и требуемой теплоотдачи. Обычно для маломощных реле (до 10 А) достаточно стандартных радиаторов. Для более мощных реле, работающих с токами 20 А и выше, требуется более крупный радиатор с более высокой теплоотдачей.
2. Материал радиатора: Радиаторы должны быть изготовлены из материалов с высокой теплопроводностью, таких как алюминий или медь. Алюминиевые радиаторы широко распространены из-за своей хорошей теплопроводности и легкости, а медные радиаторы — это выбор для наиболее требовательных приложений.
3. Монтаж радиатора: Убедитесь, что радиатор имеет хорошее механическое соединение с корпусом реле. Некоторые модели реле снабжены внутренними отверстиями для монтажа радиатора, а для других нужно использовать термопасту для улучшения теплоотведения.
4. Тип радиатора: Наиболее распространены радиаторы с ребрами, которые увеличивают площадь теплообмена. Также можно использовать радиаторы с вентилятором для активного охлаждения, если реле работает при высоких нагрузках или в жарких условиях.

Настройка управления для высокоскоростных задач

Твердотельные реле применяются в различных задачах, включая высокоскоростные системы, где требуется точная и быстрая коммутация нагрузки. Вот несколько рекомендаций по настройке таких систем:

1. Выбор правильного типа входного сигнала: В высокоскоростных системах предпочтительно использовать DC-реле с оптопарами, поскольку они обеспечивают быструю реакцию и точную работу. AC-реле могут иметь небольшие задержки из-за синусоидальной формы управляющего сигнала.
2. Минимизация времени переключения: Для применений с высокой частотой переключений важно выбирать реле с минимальным временем отклика. Современные твердотельные реле могут переключаться за доли миллисекунды, что делает их идеальными для таких задач, как регулирование скорости двигателей или автоматизация процессов с быстрым циклом.
3. Использование внешних схем управления: Для управления высокоскоростными твердотельными реле можно использовать специализированные схемы, такие как регуляторы с фазовым управлением, которые помогут точно и быстро включать и выключать реле, минимизируя шум и потери.
4. Управление температурой: В приложениях с высокой нагрузкой важно также учитывать требования по охлаждению. Использование активных радиаторов и обдувов поможет снизить тепловые потери и поддерживать стабильную работу реле.

Часто задаваемые вопросы

Как работает твердотельное реле?

Твердотельное реле работает на основе полупроводниковых компонентов, таких как триаки или тиристоры, и управляется через оптопару. Когда на управляющий вход подается сигнал, оптопара передает его на мощный полупроводниковый элемент, который замыкает или размыкает цепь нагрузки без механических движущихся частей. Это обеспечивает быстрые и надежные переключения без износа.

Чем отличается от электромеханического реле?

Основное отличие заключается в том, что твердотельные реле не имеют подвижных частей, в отличие от электромеханических реле, где используется электромагнит для переключения контактов. Это делает SSR более долговечными, быстрыми в реакции и устойчиваими к вибрациям, но они требуют более тщательного охлаждения и защиты от перегрева.

Как правильно подключить к 220В или 380В?

1. Подключение к цепи 220В: Подключите один вывод SSR к фазе, а другой к нагрузке. Управляющий вход подключите к источнику сигнала (например, 12V DC для управления через оптопару).
2. Подключение к цепи 380В: Для трехфазных SSR следуйте схеме подключения, которая соответствует фазности нагрузки. Важно правильно подключить каждый выход для трех фаз.

Какие радиаторы лучше использовать?

Для эффективного охлаждения твердотельных реле рекомендуется использовать радиаторы с ребрами из алюминия или меди, которые обеспечивают хорошее теплоотведение. Радиатор должен быть выбран в зависимости от мощности реле и условий эксплуатации. Для высокомощных реле (более 20А) рекомендуется использовать большие радиаторы с активным охлаждением (например, вентиляторы).

Твердотельные реле (SSR) играют важную роль в современных системах автоматизации, управления и защиты, благодаря своей надежности, скорости работы и долговечности. Эти устройства находят широкое применение в самых различных областях, таких как промышленность, управление освещением, обогревателями, электродвигателями, а также в системах автоматизации.

Ключевые преимущества твердотельных реле:

1. Отсутствие механических частей — это уменьшает износ и повышает срок службы устройства.
2. Высокая скорость переключения — в отличие от электромеханических реле, SSR работают без задержек и обеспечивают мгновенную активацию.
3. Долговечность — отсутствие механических частей позволяет избежать физических повреждений, что значительно увеличивает срок службы.
4. Низкий уровень шума и вибраций — отсутствие подвижных частей уменьшает шум и вибрации, что делает их идеальными для использования в чувствительных или шумных средах.
5. Гальваническая развязка — гарантирует защиту цепей от коротких замыканий и других электрических проблем, что значительно улучшает безопасность.

Твердотельные реле стали неотъемлемой частью систем автоматизации. Они обеспечивают надежную и быструю работу в условиях высоких нагрузок и частых включений/выключений. Использование таких реле позволяет эффективно управлять различными типами нагрузок, такими как электродвигатели, системы отопления, освещения, а также облегчает процесс управления и настройки в промышленности.

Твердотельные реле также активно используются в интеграции с микроконтроллерами и другими системами управления, что способствует созданию гибких и эффективных решений для автоматизации различных процессов.

При выборе твердотельного реле важно учитывать параметры входного сигнала, характеристики нагрузки, рабочие условия и требования к защите от перегрузок и перенапряжений. Подбор подходящей модели реле позволит обеспечить долгосрочную и безопасную работу системы. Кроме того, необходимо правильно организовать охлаждение реле, следить за его техническим состоянием и проводить регулярные проверки для предотвращения неисправностей.

Правильный подход к эксплуатации и обслуживанию твердотельных реле поможет избежать множества проблем и обеспечит их бесперебойную работу в условиях высоких нагрузок.

Таблицы и справочники

Маркировка SSR реле

Параметры популярных моделей SSR

Модель SSR	Ном. напр. (В)	Ном. ток (А)	Тип входного сигнала	Тип нагрузки	Примечания
SSR-25DA	24-380 В AC/DC	25 А	3-32 V DC	Переменный ток	Используется для управления отоплением и освещением
SSR-40DA	24-380 В AC/DC	40 А	3-32 V DC	Переменный ток	Применяется в промышленных системах
SSR-1-12	12 В DC	1 А	12 В DC	Постоянный ток	Компактные и экономичные модели для малых нагрузок
SSR-60AA	24-280 В AC/DC	60 А	3-32 V DC	Переменный ток	Подходит для мощных нагрузок в промышленности

Модель	Напр. нагрузки (В)	Ток нагрузки (А)	Напр. упр. (В)	Тип сигнала	Время сраб. (мс)	Особенности
Omron G3NA-210B	24–240 (AC)	10	4–32 (DC)	DC/AC	1	Высокая надежность, компактный корпус.
Fotek SSR-40DA	24–380 (AC)	40	3–32 (DC)	DC	10	Широкий диапазон напряжения нагрузки.
Crydom D2450	24–280 (AC)	50	4–32 (DC)	DC	1	Долговечность, встроенная защита.
Schneider Electric RXM2AB2BD	24–240 (AC)	20	90–280 (AC)	AC	5	Возможность управления переменным током.
KIPPRIBOR SSR-25AA	24–380 (AC)	25	90–280 (AC)	AC	8	Удобное крепление на DIN-рейку.
Siemens 3RF23	48–600 (AC)	30	4–30 (DC)	DC	1	Индустриальное применение, встроенная защита от перенапряжения.
Panasonic AQH3223	75 (AC)	8	3–28 (DC)	DC	0,2	Компактный корпус для печатных плат.
Fotek SSR-10DA	24–380 (AC)	10	3–32 (DC)	DC	10	Подходит для маломощных нагрузок.
Omron G3NA-420B	24–240 (AC)	20	5–24 (DC)	DC	1	Повышенная устойчивость к температурным перепадам.
Crydom H12WD4850	48–530 (AC)	50	90–280 (AC)	AC	5	Высокая коммутационная способность.
KIPPRIBOR SSR-40DD	5–220 (DC)	40	4–32 (DC)	DC	1	Для постоянного тока, эффективное охлаждение.
Schneider Electric TESYS T	48–600 (AC)	25	24–240 (AC/DC)	AC/DC	1	Подходит для управления электродвигателями.
Relpol RSR40	24–440 (AC)	40	4–32 (DC)	DC	5	Совместимость с различными системами автоматики.
Carlo Gavazzi RM1E23	24–480 (AC)	30	4–32 (DC)	DC	0,5	Устойчивость к пиковым нагрузкам.

Как видите, это эффективное решение для современного автоматизированного оборудования, обеспечивающее высокую скорость работы, долговечность и безопасность. Они нашли широкое применение в промышленности, бытовых и коммерческих устройствах, благодаря отсутствию механических частей, быстрому переключению и высокой надежности. А при выборе важно учитывать такие факторы, как номинальные параметры напряжения и тока, тип управляющего сигнала и условия эксплуатации. Соблюдение правильной эксплуатации и технического обслуживания продлит срок службы устройства и повысит эффективность работы всей системы.

Литература

• Справочник по твердотельным реле — скачать или смотреть онлайн в формате PDF
