Варикап (он же вариконд или варактор), известный также как варьируемый конденсатор или диод с переменной ёмкостью — специализированный полупроводниковый элемент, который играет ключевую роль в современной электронике. Этот компонент способен менять свою ёмкость под воздействием приложенного напряжения, что делает его незаменимым в таких областях, как радиотехника, телекоммуникации и высокочастотные устройства. В рамках данной статьи мы подробно разберём устройство, его принцип действия, характеристики, области применения, маркировку, а также дадим рекомендации по выбору, аналогам и использованию. Материал рассчитана на широкий круг читателей — от начинающих радиолюбителей до инженеров, ищущих глубокое понимание работы этого элемента.
Что такое варикап
Это по сути полупроводниковый диод, но используется не для выпрямления тока, как обычные диоды, а для управления ёмкостью в электрической цепи. Название «варикап» происходит от английских слов «variable» (переменный) и «capacitor» (конденсатор), что буквально означает «переменный конденсатор». Основная идея работы варикапа заключается в том, что его ёмкость (измеряемая в пикофарадах) изменяется в зависимости от величины обратного напряжения, приложенного к его выводам.
Если представить обычный конденсатор как две металлические пластины, разделённые диэлектриком, то вариконд можно сравнить с таким конденсатором, у которого расстояние между пластинами изменяется электрически, а не механически. На самом деле тут «пластинами» выступают области p- и n-слоёв полупроводника, а роль диэлектрика играет обеднённый слой p-n-перехода. Когда напряжение меняется, ширина этого слоя изменяется, а вместе с ней — и ёмкость.
В отличие от механических переменных конденсаторов, которые использовались в старых радиоприёмниках для настройки частоты, варикапы компактны, надёжны и способны работать на высоких частотах, что делает их востребованными в современных устройствах.

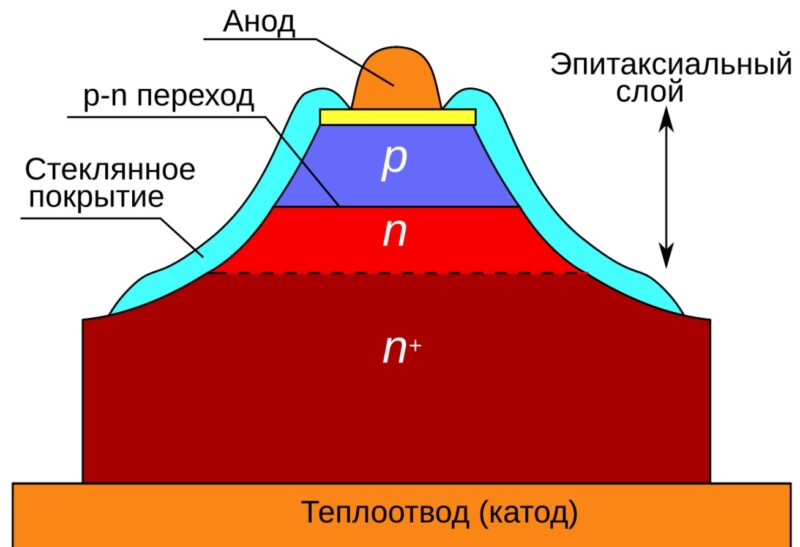

Устройство варикапа
Он представляет собой полупроводниковый диод с p-n-переходом, специально оптимизированный для использования его барьерной ёмкости. Его конструкция включает несколько ключевых элементов:
- Полупроводниковая основа: В большинстве случаев это кремний, который обеспечивает хорошие электрические свойства и доступность. Однако для высокочастотных применений, например в СВЧ-технике, могут использоваться и другие материалы, такие как арсенид галлия.
- p-n-переход: Основной рабочий элемент. Это область, где встречаются p-слой (с преобладанием «дырок») и n-слой (с преобладанием электронов). На границе этих слоёв формируется обеднённый слой, который и определяет ёмкость.
- Контактные выводы: Анод и катод, через которые подключается управляющее напряжение. Обычно анод подключается к отрицательному потенциалу, а катод — к положительному для создания обратного смещения.
- Корпус: Защищает полупроводниковую структуру от внешних воздействий. Корпус может быть пластиковым, стеклянным или металлическим, в зависимости от модели и назначения.
Производство их осуществляется с использованием современных технологий, таких как планарно-эпитаксиальная методика. В ходе производства на подложку n-типа наносится эпитаксиальный слой, а затем с помощью диффузии или ионной имплантации формируется p-слой. Это позволяет точно контролировать параметры перехода, такие как его ёмкость и добротность. В некоторых моделях добавляются дополнительные слои для повышения коэффициента перекрытия ёмкости или уменьшения паразитных параметров.
Принцип работы элемента
Работа вариконда основана на изменении барьерной ёмкости p-n-перехода при изменении обратного напряжения. Давайте разберём этот процесс поэтапно:
- Обратное смещение: Он подключается в цепь так, чтобы к его катоду прикладывался положительный потенциал, а к аноду — отрицательный. Это создаёт обратное смещение, при котором ток через переход практически не течёт (есть лишь незначительный ток утечки, измеряемый в нано- или микроамперах).
- Изменение ширины обеднённого слоя: При увеличении обратного напряжения электрическое поле в p-n-переходе расширяет обеднённый слой — область, где отсутствуют свободные носители заряда. Этот слой действует как диэлектрик в конденсаторе, а области p- и n-слоёв выступают в роли обкладок.
- Изменение ёмкости: Ёмкость p-n-перехода обратно пропорциональна ширине обеднённого слоя. Чем больше вольтаж, тем шире слой, и тем меньше ёмкость.
- Практическое управление: Изменяя V в диапазоне, например, от 1 до 20 В, можно плавно менять ёмкость варикапа в пределах от нескольких пикофарад до десятков или даже сотен пикофарад, в зависимости от модели.
Этот механизм позволяет использовать его в качестве элемента с управляемой ёмкостью, что особенно полезно в высокочастотных схемах, где механические конденсаторы были бы слишком громоздкими и медленными.
Основные характеристики варикапов
Для правильного выбора и применения важно понимать ключевые параметры. Рассмотрим их детально:
- Номинальная ёмкость (\( C_{\text{ном}} \)): Это значение ёмкости при определённом обратном напряжении, указанном в документации. Например, у варикапа КВ109В при напряжении 3 В ёмкость может составлять 8–16 пФ.
- Коэффициент перекрытия по ёмкости: Показывает, во сколько раз максимальная ёмкость (при низком напряжении) больше минимальной (при высоком). Обычно этот коэффициент составляет от 2 до 10.
- Добротность (\( Q \)): Характеризует качество детали как резонансного элемента. Высокая добротность (например, 200–300 у КВ109В) означает низкие потери в ВЧ-цепях.
- Максимальное обратное напряжение (\( U_{\text{обр.макс}} \)): Величина вольтажа, выше которой варикап может быть повреждён. Для большинства моделей это 20–30 В, но есть и варианты с более высокими значениями.
- Обратный ток утечки (\( I_{\text{обр}} \)): Малый ток, протекающий при обратном смещении. Например, у КВ109В он составляет около 0,5 мкА при 25 В.
- Температурный диапазон: Диапазон температур, при которых сохраняет свои характеристики. Обычно это от -40 до +85 °C.
- Вольт-фарадная характеристика: Зависимость ёмкости от вольтажа. Эта характеристика представлена в виде графика и имеет гиперболический вид: при низких напряжениях ёмкость велика, а при высоких — резко уменьшается.
Эти параметры указываются в технической документации (даташите) на конкретную модель и необходимы для расчёта и проектирования схем.
Обозначение варикапа на схемах
На электрических схемах он имеет своё условно-графическое обозначение (УГО), которое позволяет отличить его от обычного диода. Оно включает следующие элементы:
- Символ диода: Треугольник, указывающий направление анода, и вертикальная черта у катода.
- Дополнительный знак ёмкости: Над символом диода изображаются две параллельные линии, напоминающие обкладки конденсатора, что подчёркивает его функцию переменного конденсатора.
- Маркировка на схеме: Обычно варикапы обозначаются буквами «VD» с номером (например, VD1, VD2), как и другие диоды, но в пояснительной записке указывается, что это варикап.
Такое обозначение стандартизировано и используется в большинстве технических чертежей, чтобы избежать путаницы при сборке схем. Но встречаются и другие варианты.
Применение в электронике
Вариконды нашли широкое применение в электронике благодаря своей способности быстро и точно изменять ёмкость. Рассмотрим основные области их использования:
- Настройка частоты в радиоприёмниках и передатчиках: применяются в колебательных контурах для плавной настройки резонансной частоты. Например, в УКВ-приёмниках они позволяют перестраивать частоту в диапазоне 88–108 МГц без механических элементов.
- Частотная модуляция (FM): В генераторах с варикапами изменение управляющего напряжения вызывает изменение частоты выходного сигнала, что используется для создания FM-сигналов.
- Системы фазовой автоподстройки частоты (ФАПЧ): входят в состав PLL (Phase-Locked Loop) схем, обеспечивая синхронизацию частот.
- Параметрические усилители: В СВЧ-технике используются для усиления слабых сигналов за счёт нелинейных свойств их ёмкости.
- Умножители частоты: Варакторы (специальные мощные варикапы) применяются для умножения частоты в высокочастотных передатчиках.
- Перестраиваемые фильтры: позволяют создавать фильтры, частотные характеристики которых можно изменять в реальном времени, например, в эквалайзерах или радиолокационных системах.
Пример применения: в простом радиоприёмнике включается в параллельный LC-контур (катушка индуктивности и варикап). Управляющее напряжение подаётся через резистор или дроссель, чтобы изолировать источник питания от ВЧ-сигнала. Изменяя напряжение, можно плавно настраивать частоту контура.
Маркировка и расшифровка варикапов
Маркировка варьируется в зависимости от производителя и стандартов. В России и странах СНГ популярны серии КВ, например, КВ109В, КВ132А. Расшифровка выглядит следующим образом:
- «К»: Указывает на материал — кремний.
- «В»: Обозначает тип прибора — варикап.
- Цифры: Определяют конкретную модель или группу.
- Буква в конце: Например, «А», «В», «Г», указывает на подгруппу с определёнными параметрами (ёмкость, напряжение и т.д.).
Кроме буквенно-цифровой маркировки, используется цветовая идентификация. Например, у КВ109В катод может быть помечен зелёной точкой или полосой. Импортные варикапы, такие как BB910 от NXP, имеют свою систему маркировки, обычно указанную на корпусе в виде букв и цифр, а полные характеристики приводятся в даташите.
Популярные модели варикапов
Рассмотрим несколько известных моделей, которые часто применяются в электрических схемах:
- КВ109В: Кремниевый, используемый для настройки частоты в радиоприёмниках. Диапазон ёмкости 8–16 пФ при напряжении 3 В, максимальное обратное напряжение 25 В, добротность около 160.
- КВ132А: Применяется в высокочастотных схемах, имеет более широкий диапазон изменения ёмкости, что делает его универсальным для различных устройств.
- BB910: Популярный импортный от NXP. Диапазон ёмкости 2–20 пФ при напряжении 1–28 В, часто используется в современных схемах.
- КВ121А: Советский вариконд, применяемый в радиотехнических устройствах, с ёмкостью порядка 10–50 пФ.
Эти модели можно встретить в старой технике (например, радиоприёмниках и телевизорах) или приобрести в магазинах радиодеталей. Вот некоторые импортные модели:
Включение и управление
Для эффективной работы важно правильно включить данный радиоэлемент в схему и обеспечить корректное управление. Основные рекомендации:
- Обратное смещение: подключаем так, чтобы катод был присоединён к положительному потенциалу, а анод — к отрицательному. Это обеспечивает работу в режиме обратного смещения.
- Изоляция управляющего напряжения: Чтобы избежать влияния на высокочастотный сигнал, управляющее напряжение подаётся через резистор (например, 10–100 кОм) или дроссель.
- Диапазон напряжения: Обычно управляющее напряжение варьируется от 1 до 20–30 В, в зависимости от модели. Превышение максимального напряжения может привести к пробою.
- Параллельное включение в контур: часто включается параллельно катушке индуктивности в LC-контуре для настройки резонансной частоты.
Пример схемы: источник напряжения 0–25 В подключён через резистор 100 кОм к катоду варикапа КВ109В, анод заземлён, а сам варикап включён в контур с катушкой индуктивности. Изменяя напряжение, можно менять резонансную частоту контура в широком диапазоне.
Как выбрать варикап для схемы
Выбор зависит от конкретных требований вашей схемы. Вот основные критерии, на которые следует обратить внимание:
- Диапазон ёмкости: Определите, какой диапазон изменения ёмкости вам нужен. Для УКВ-приёмников достаточно 5–50 пФ, для СВЧ-применений могут потребоваться меньшие значения.
- Максимальное напряжение: Убедитесь, что он способен выдержать максимальное напряжение в вашей схеме. Например, для КВ109В это 25 В.
- Добротность: Для высокочастотных приложений предпочтительны брать с высокой добротностью (выше 100), чтобы минимизировать потери.
- Термостабильность: Если устройство будет работать в сложных условиях (например, на улице), выбирайте вариконды с широким температурным диапазоном.
- Доступность и стоимость: Некоторые модели, такие как КВ109В, до сих пор производятся и стоят недорого (10–50 рублей), тогда как импортные аналоги (например, BB910) могут быть дороже.
Перед покупкой обязательно изучите техническую документацию на выбранную модель, чтобы убедиться, что её параметры соответствуют задачам.
Аналоги варикапов
Если нужной модели варикапа нет в наличии, можно подобрать аналог. Вот таблица примеров:
| Советский | Зарубежные | Ёмкость (пФ) | Обр. напр. (В) | Применение |
|---|---|---|---|---|
| КВ102А | BB105, BB112 | 5–40 | 30 | Радиоприёмники, ТВ-тюнеры |
| КВ109А | BB132, 1SV101 | 10–80 | 30 | Частотные модуляторы |
| КВ121А | BB329, SMV1247 | 10–200 | 30 | Автомобильные радиоприёмники |
| КВ123А | BB809, BB833 | 1,6–12 | 25 | Радиочастотные схемы |
| КВ131А | BB910, BB911 | 7–40 | 30 | ТВ-тюнеры |
| КВ136А | BB833, BB909 | 2–15 | 30 | Высокочастотные модуляторы |
| КВ142А | BB132, SMV1404 | 5–50 | 30 | Генераторы и модуляторы |
| КВ146А | BB202, SMV1255 | 20–500 | 30 | Широкодиапазонные схемы |
| КВ150А | BB814, 1SV149 | 3–30 | 30 | Радиосвязь, ТВ |
| КВ156А | BB202, BB814 | 5–80 | 30 | Радиолокация, измерительные приборы |
| КВ159А | BB405, BB505 | 2–20 | 20 | Автоматическая подстройка частоты |
| КВ164А | BB405, BB505 | 4–60 | 30 | Радиочастотные цепи |
| КВ168А | BB809, SMV1405 | 2–25 | 30 | Генераторы и синтезаторы частоты |
| КВ172А | BB909, BB911 | 7–40 | 30 | ТВ-тюнеры |
| КВ175А | BB105, BB112 | 5–50 | 30 | Радиоприёмники |
| КВ180А | BB132, 1SV149 | 10–70 | 30 | Радиочастотные генераторы |
| КВ185А | BB814, SMV1247 | 15–250 | 30 | Автоэлектроника |
| КВ190А | BB202, BB909 | 2–10 | 30 | Высокочастотные усилители |
| КВ195А | BB405, BB505 | 5–90 | 30 | Широкополосные схемы |
| КВ200А | BB112, 1SV101 | 3–20 | 25 | Радиоприёмники, ТВ |
| КВ205А | BB809, BB833 | 1,5–10 | 25 | Частотные модуляторы |
| КВ210А | BB910, BB911 | 8–45 | 30 | ТВ-тюнеры |
| КВ215А | BB202, SMV1405 | 20–500 | 30 | Генераторы частоты |
| КВ220А | BB814, 1SV149 | 5–30 | 30 | Радиочастотные цепи |
| КВ225А | BB405, BB505 | 2–50 | 30 | Автоэлектроника |
| КВ230А | BB112, BB132 | 3–40 | 30 | Радиоприёмники, ТВ |
| КВ235А | BB909, SMV1247 | 7–60 | 30 | Радиолокация |
| КВ240А | BB202, BB814 | 15–400 | 30 | Генераторы и усилители |
При подборе аналога важно учитывать диапазон ёмкости, добротность и максимальное напряжение. Если характеристики отличаются, может потребоваться корректировка схемы.
Таблица зарубежных варикапов с их характеристиками:
| Модель | Произв. | Ёмкость (пФ) | Обр. напр. (В) | Применение |
|---|---|---|---|---|
| BB105 | Philips | 5–40 | 30 | Радиоприёмники, ТВ-тюнеры |
| BB112 | Philips | 5–55 | 30 | Частотная модуляция, УПЧ |
| BB132 | Siemens | 10–80 | 30 | Радиочастотные генераторы |
| BB202 | Siemens | 20–500 | 30 | Широкополосные схемы |
| BB329 | Philips | 10–200 | 30 | Автомобильные радиоприёмники |
| BB405 | Siemens | 2–20 | 20 | Автоматическая подстройка частоты |
| BB505 | Siemens | 2–50 | 30 | Радиочастотные схемы |
| BB809 | Siemens | 1,6–12 | 25 | Радиочастотные схемы |
| BB814 | Siemens | 3–30 | 30 | Радиосвязь, ТВ |
| BB833 | Siemens | 2–15 | 30 | Высокочастотные модуляторы |
| BB909 | Philips | 2–10 | 30 | ТВ-тюнеры |
| BB910 | Philips | 7–40 | 30 | ТВ-тюнеры |
| BB911 | Philips | 8–45 | 30 | Радиопередатчики |
| BB914 | Philips | 10–200 | 30 | Радиолокация |
| BB132A | Siemens | 5–50 | 30 | Генераторы частоты |
| BB149 | Philips | 3–40 | 30 | Радиоприёмники, ТВ |
| BB159 | Siemens | 5–90 | 30 | Широкополосные схемы |
| BB201 | Philips | 20–450 | 30 | Высокочастотные схемы |
| BB605 | Siemens | 5–100 | 30 | Автоэлектроника |
| BB711 | Philips | 3–50 | 30 | Радиоприёмники, ТВ |
| 1SV101 | Toshiba | 5–55 | 30 | Радиочастотные схемы |
| 1SV149 | Toshiba | 3–30 | 30 | Радиосвязь, ТВ |
| 1SV259 | Toshiba | 2–50 | 30 | Генераторы частоты |
| 1SV280 | Toshiba | 10–100 | 30 | Радиочастотные модуляторы |
| 1SV314 | Toshiba | 5–150 | 30 | Высокочастотные генераторы |
| SMV1404 | Skyworks | 5–50 | 30 | Генераторы и модуляторы |
| SMV1405 | Skyworks | 2–25 | 30 | Радиочастотные усилители |
| SMV1231 | Skyworks | 7–40 | 30 | ТВ-тюнеры |
| SMV1247 | Skyworks | 10–200 | 30 | Автомобильные радиоприёмники |
| SMV1255 | Skyworks | 20–500 | 30 | Широкополосные схемы |
| SMV1265 | Skyworks | 3–60 | 30 | Радиочастотные схемы |
История появления этого радиоэлемента
Чтобы глубже понять значение варикапов в электронике, стоит взглянуть на их историческое развитие. Впервые идея использования p-n-перехода для управления ёмкостью появилась в середине XX века, когда полупроводниковая техника начала активно развиваться. В 1940–1950-х годах инженеры искали способы замены громоздких механических переменных конденсаторов, которые использовались для настройки частоты в радиоприёмниках и передатчиках. Механические конденсаторы имели множество недостатков: они были подвержены износу, требовали точной настройки вручную и не подходили для автоматизированных систем.
В 1950-х годах американские и советские учёные начали экспериментировать с полупроводниковыми диодами, обнаружив, что ёмкость p-n-перехода зависит от приложенного обратного напряжения. Это открытие легло в основу создания первых варикондов. Уже к началу 1960-х годов варикапы стали широко применяться в радиотехнике, особенно в телевизионных и радиоприёмных устройствах. В СССР разработка велась параллельно с западными странами — серии КВ (например, КВ109) появились в 1960-х годах и быстро нашли применение в массовой электронике.
С развитием технологий производства полупроводников, они становились всё более компактными, надёжными и доступными. Сегодня используются в самых разных устройствах — от простых радиоприёмников до сложных систем спутниковой связи.
Расчёт параметров в схемах
Для использования варикапа в реальных схемах важно уметь рассчитывать его параметры и подбирать подходящие значения напряжения и частоты. Рассмотрим несколько базовых расчётов, которые помогут в проектировании.
Расчёт резонансной частоты LC-контура с варикапом
Одно из самых популярных применений — настройка частоты в LC-колебательном контуре. Частота резонанса такого контура определяется формулой Томсона:
\[
f = \frac{1}{2\pi \sqrt{L \cdot C}}
\]
где \( f \) — резонансная частота (Гц), \( L \) — индуктивность катушки (Гн), \( C \) — ёмкость контура (Ф), которая в данном случае определяется варикапом.
Допустим, у нас есть КВ109В с диапазоном ёмкости от 8 до 16 пФ (при напр. от 1 до 20 В) и катушка индуктивности \( L = 100 \, \mu\text{Гн} \). Рассчитаем диапазон частот:
Минимальная ёмкость (\( C = 8 \, \text{пФ} \)):
\[
f_{\text{макс}} = \frac{1}{2\pi \sqrt{100 \cdot 10^{-6} \cdot 8 \cdot 10^{-12}}}
\]
\[
= \frac{1}{2\pi \sqrt{8 \cdot 10^{-16}}} \approx 5{,}64 \, \text{МГц}
\]
Максимальная ёмкость (\( C = 16 \, \text{пФ} \)):
\[
f_{\text{мин}} = \frac{1}{2\pi \sqrt{100 \cdot 10^{-6} \cdot 16 \cdot 10^{-12}}}
\]
\[
= \frac{1}{2\pi \sqrt{16 \cdot 10^{-16}}} \approx 3{,}98 \, \text{МГц}
\]
Таким образом, изменяя вольтаж на варикапе, можно перестраивать частоту контура в диапазоне от 3,98 до 5,64 МГц. Этот диапазон характерен для промежуточных частот в радиоприёмниках.
Управляющее напряжение и выбор резистора
Для управления V подаётся через резистор, чтобы изолировать источник от высокочастотного сигнала. Значение резистора выбирается так, чтобы ток через варикап был минимальным (обычно ток утечки составляет несколько микроампер). Например, если максимальное напряжение составляет 20 В, а ток утечки варикапа — 1 мкА, то сопротивление резистора можно выбрать как:
\[
R = \frac{U}{I} = \frac{20}{1 \cdot 10^{-6}} = 20 \, \text{МОм}
\]
Правда на практике используют резисторы меньшего номинала (10–100 кОм), поскольку слишком большое сопротивление может привести к паразитным ёмкостям и снижению скорости перестройки.
Примеры схем с варикапом
Они применяются в самых разных схемах. Рассмотрим несколько типичных примеров, чтобы показать их универсальность.
Простой FM-генератор с варикондом
Схема частотного модулятора может быть построена на транзисторе и варикапе. Основные элементы схемы:
- Транзистор BF414 в генераторе Колпитца создаёт колебания.
- BB105 включается в LC-контур параллельно катушке индуктивности через конденсатор 0,01 мкФ.
- Управляющее напряжение подаётся через резистор 33 кОм на катод.
- Модулирующий сигнал (например, аудио) накладывается на управляющее напряжение.
Работа схемы: изменение напряжения на вариконде меняет его ёмкость, что приводит к изменению резонансной частоты контура. Если подать аудиосигнал с амплитудой 0,1–0,5 В, частота генератора будет модулироваться в соответствии с этим сигналом, создавая FM-сигнал.
Перестраиваемый фильтр для радиоприёмника
Его можно использовать в полосовом фильтре для настройки на определённую частоту. Схема включает:
- Два варикапа (например, BB910), включённые встречно-параллельно, чтобы уменьшить паразитные гармоники.
- Катушка индуктивности для формирования резонансного контура.
- Управляющее напряжение (0–15 В) подаётся через подстроечный резистор.
Изменяя вольтаж, можно перестраивать центральную частоту фильтра, что полезно в супергетеродинных приёмниках для выбора нужного канала.

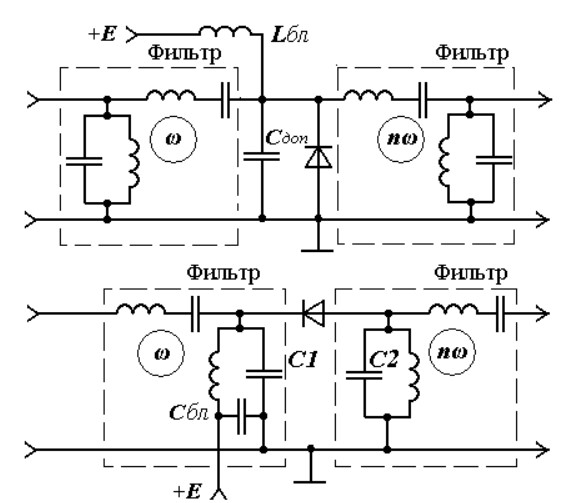

Генератор для умножения частоты
Варакторы (мощные варикапы) часто применяются в схемах умножения частоты. Например, входной сигнал частотой 10 МГц можно умножить до 30 МГц. Схема включает:
- Варактор (например, BB204) в качестве нелинейного элемента.
- Входной резонансный контур, настроенный на 10 МГц.
- Выходной контур, настроенный на третью гармонику (30 МГц).
Работа схемы: нелинейная ёмкость варактора генерирует гармоники входного сигнала, а выходной контур выделяет нужную частоту. Такие схемы популярны в СВЧ-передатчиках.
Особенности эксплуатации
При работе с ними важно учитывать несколько тонкостей, чтобы избежать проблем и добиться максимальной эффективности:
- Паразитные ёмкости: Корпус и монтажные элементы могут вносить дополнительные ёмкости, которые влияют на работу контура. Для минимизации этого используйте короткие проводники и качественные печатные платы.
- Температурная зависимость: Ёмкость его может изменяться при перепадах температуры. Например, при нагреве от 20 до 60 °C ёмкость может увеличиться на 5–10%. Если это критично, выбирайте модели с высокой температурной стабильностью.
- Ограничение напряжения: Превышение максимального обратного напряжения (например, 25 В для КВ109В) может привести к пробою и выходу варикапа из строя. Всегда используйте защитные диоды или стабилитроны в схеме.
- Добротность на высоких частотах: На частотах выше 1 ГГц добротность элемента может снижаться из-за паразитных сопротивлений. Для таких применений выбирайте специализированные СВЧ-варикапы, например из арсенида галлия.
Распространённые ошибки
Начинающие радиолюбители иногда допускают ошибки при использовании этих деталей. Вот несколько типичных проблем и способы их избежать:
Неправильное включение: Если подать прямое смещение вместо обратного, варикап будет работать как обычный диод и пропускать ток, что приведёт к выходу из строя схемы. Всегда проверяйте полярность подключения.
Подача слишком высокого напряжения: Если напряжение превышает допустимое, варикап может пробиться. Например, для КВ109В это 25 В. Используйте ограничительные резисторы или стабилитроны для защиты.
Игнорирование изоляции: Если управляющее напряжение подаётся без изоляции (через резистор или дроссель), оно может повлиять на ВЧ-сигнал. Всегда предусматривайте развязку.
Неправильный выбор модели: Использование варикапа с неподходящим диапазоном ёмкости или низкой добротностью может ухудшить работу схемы. Например, для СВЧ-применений КВ109 может быть недостаточно эффективным — лучше взять BB910 или специализированный СВЧ-варикап.
Применение в современных технологиях
Хотя цифровые технологии постепенно вытесняют аналоговые решения, варикапы продолжают использоваться в ряде областей:
- Радиочастотные модули: В недорогих FM-приёмниках и передатчиках они остаются популярным решением для настройки частоты.
- СВЧ-приборы: В антеннах, радарах и спутниковых системах используются для управления фазовыми характеристиками и частотными фильтрами.
- Любительская радиотехника: Радиолюбители ценят их за простоту и доступность. Например, с помощью варикапа можно собрать простой УКВ-приёмник на частоты 88–108 МГц.
- Образовательные проекты: Часто применяются в учебных схемах для демонстрации принципов работы колебательных контуров и частотной модуляции.
Влияние материала и конструкции
Разные материалы и технологии производства влияют на характеристики варикапа:
- Кремний: Наиболее распространённый материал для варикапов. Он обеспечивает хорошую стабильность и доступность, но имеет ограничения по частотным характеристикам из-за относительно низкой подвижности носителей заряда.
- Арсенид галлия: Используется в высокочастотных варикапах (например, для СВЧ-применений). У арсенида галлия выше подвижность электронов, что позволяет работать на частотах до нескольких гигагерц с меньшими потерями.
- Гиперабруптные переходы: В некоторых варикапах (так называемых гиперабруптных) профиль легирования перехода специально формируется для увеличения коэффициента перекрытия по ёмкости. Такие варикапы имеют более резкую зависимость ёмкости от напряжения, что полезно для широкодиапазонной перестройки.
Дополнительные примеры применения
Мы уже рассмотрели типичные применения варикапов, такие как настройка частоты и частотная модуляция. Теперь давайте разберём несколько менее очевидных, но интересных сценариев их использования.
Использование в антенных системах
Варикапы могут применяться для управления характеристиками антенн, особенно в адаптивных системах:
- Перестройка резонансной частоты антенны: Варикап включается в цепь антенны (например, в шлейф или согласующий контур), чтобы изменить её электрическую длину. Это позволяет антенне работать в нескольких частотных диапазонах без механических изменений.
- Управление диаграммой направленности: В фазированных антенных решётках варикапы используются для изменения фазы сигнала в отдельных элементах, что позволяет динамически менять направление максимального излучения.
- Применение: В автомобильных радиоприёмниках могут автоматически подстраивать антенну под частоту принимаемой станции, улучшая качество сигнала.
Варикапы в генераторах шума
Иногда применяются в генераторах белого шума для тестирования аудио- и радиосистем:
- Принцип работы: Нелинейные свойства его используют для генерации случайных колебаний в широком спектре частот.
- Схема: Он подключается к генератору Колпитца, а управляющее напряжение модулируется шумовым сигналом (например, с помощью резистора и теплового шума).
- Применение: Такие генераторы полезны для тестирования фильтров, усилителей и других элементов радиотракта.
В оптических системах
Хотя это менее распространённое применение, варикапы могут использоваться в системах управления лазерами:
- Частотная стабилизация: Включается в резонатор лазера для подстройки частоты излучения.
- Пример: В некоторых волоконно-оптических системах помогают компенсировать температурные сдвиги частоты лазера.
Тестирование и проверка варикапов
Если у вас есть вариконд, но вы не уверены в его состоянии или параметрах, можно провести несколько простых тестов. Вот пошаговая инструкция:
Проверка работоспособности
- Проверка на пробой: Используя мультиметр в режиме проверки диодов, убедитесь, что при прямом подключении (плюс на анод, минус на катод) варикап показывает проводимость, а при обратном — нет. Если он проводит ток в обе стороны, вероятно, он пробит.
- Измерение тока утечки: Подайте обратное напряжение (например, 10 В через резистор 1 МОм) и измерьте ток мультиметром. Нормальный ток утечки для большинства варикапов составляет единицы микроампер или меньше.
Измерение ёмкости
Для измерения ёмкости потребуется LC-метр или специализированный прибор (например, RLC-метр):
- Подключите к прибору через короткие выводы, чтобы минимизировать паразитные ёмкости.
- Измерьте ёмкость при нулевом напряжении (\( C_0 \)).
- Подайте обратное напряжение (например, 1 В, 5 В, 10 В) через резистор и измерьте изменение ёмкости. У рабочего варикапа ёмкость должна уменьшаться с ростом напряжения.
- Постройте вольт-фарадную характеристику, если прибор позволяет записывать данные.
Проверка на высоких частотах
Если элемент предназначен для ВЧ-применений, его нужно тестировать в реальной схеме:
- Соберите простую схему генератора Колпитца (трёхточка) с варикапом и катушкой индуктивности.
- Подайте управляющее напряжение и измерьте изменение частоты с помощью частотомера или осциллографа.
- Если частота не меняется или меняется скачкообразно, он может быть неисправен или не подходит для данной частоты.
В общем, это универсальные полупроводниковые приборы, которые остаются актуальными даже в эпоху цифровых технологий. Их способность менять ёмкость под воздействием напряжения открывает широкие возможности для применения в радиотехнике, телекоммуникациях, антенных системах и образовательных проектах.
