Возможности современных транзисторов

Мозг так устроен, что в процессе повторения начинает привыкать. Мы за долгие годы привыкли ставить в ЧМ радиомикрофоны транзисторы КТ368, в усилители КТ819, а в качестве MOSFET выбирать IRF540, хотя ему уже лет 10, и появились куда более достойные варианты. Привыкли ставить радиаторы на полевые транзисторы работающие в ключевых режимах, хотя уже есть модели с проходным сопротивлением в пару миллиОм (ну как же без охлаждения, там ведь 20 ватт коммутируемой мощности!). А тем временем электроника не стоит на месте, и усовершенствованные новинки давно уже покинули лаборатории и вышли на рынок. Этот материал и будет посвящен обзору возможностей современных транзисторов, подталкивая к выбору элементов, которые заметно повысят технические характеристики схем.

Мир полупроводников меняется стремительно. Новые материалы, методы фотолитографии, архитектуры и инженерные решения открывают дорогу транзисторам, которые кардинально превосходят устаревшие модели. Старые привычки использовать проверенные, но давно морально устаревшие компоненты мешают реализовать полный потенциал современных электронных схем. Сегодня речь пойдёт о самых передовых разработках в области транзисторов — от маломощных ключей до мощных MOSFET и IGBT, а также о тех изменениях, которые они способны принести в схемотехнику.

Эволюция транзисторной технологии

Переход от кремния к широкозонным полупроводникам

На протяжении десятилетий кремний оставался основным материалом для производства транзисторов. Он достаточно дешев, технологичен и обладает хорошими характеристиками для большинства задач. Но с увеличением требований к эффективности и скорости переключения стало ясно, что кремний уже не справляется с новыми вызовами.

В последние годы широкое распространение получили компоненты на основе карбида кремния (SiC) и нитрида галлия (GaN). Эти материалы позволяют создавать транзисторы с значительно меньшими потерями на переключение, высокой термической стабильностью и возможностью работы при больших напряжениях и токах.

Уменьшение размеров — техпроцессы 5 нм и ниже

Переход к субнанометровым техпроцессам в цифровой электронике позволил значительно увеличить плотность размещения транзисторов на чипах. Это не только повышает производительность, но и снижает энергопотребление. Хотя такие технологии пока более характерны для микропроцессоров и чипов памяти, их влияние постепенно доходит и до дискретной схемотехники — где компактность и теплоотвод становятся ключевыми.

MOSFET нового поколения

Сверхнизкое сопротивление открытого канала

Современные полевые транзисторы могут похвастаться сопротивлением открытого канала (RDS(on)) менее 1 мОм. Это особенно важно в импульсных источниках питания, драйверах двигателей и преобразователях, где каждая доля процента КПД имеет значение.

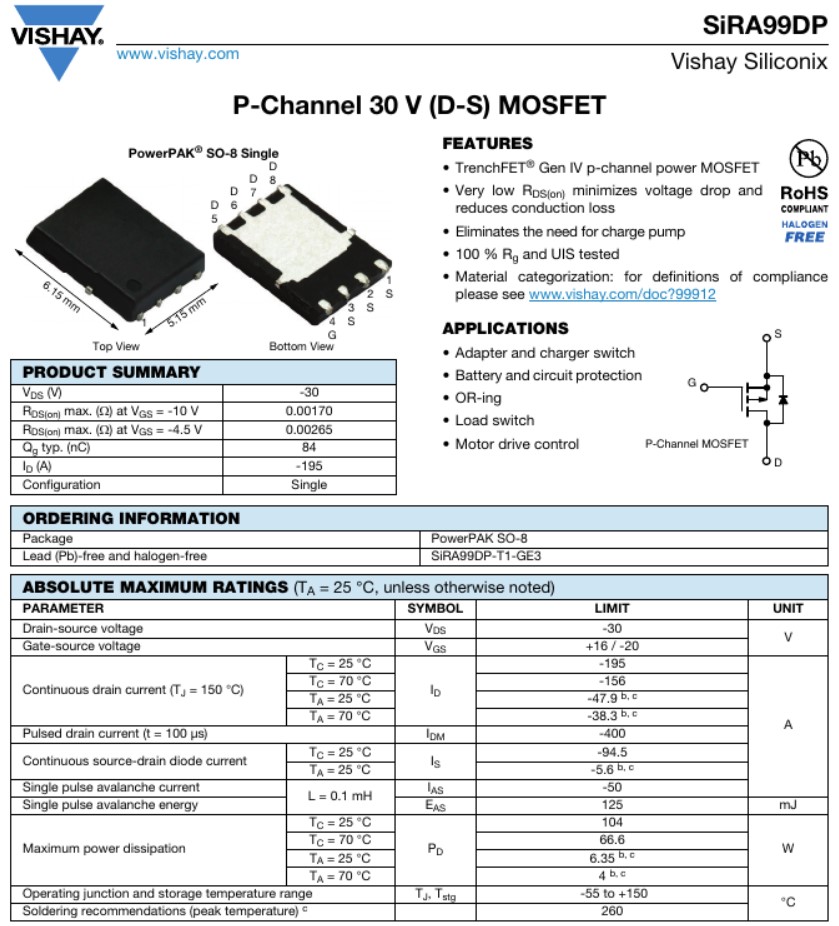

К примеру, такие модели, как Infineon OptiMOS 6 или Vishay SiRA99DP, демонстрируют сопротивление около 0.6 мОм при напряжении стока 40–60 В. Это позволяет отказаться от массивных радиаторов и значительно уменьшить тепловые потери.

Высокая частота переключения

Современные MOSFET могут работать на частотах в сотни килогерц и даже в мегагерцовом диапазоне. Благодаря уменьшенной паразитной ёмкости затвора и улучшенной топологии кристаллов, они демонстрируют минимальные потери при переключении, что делает их идеальными кандидатами для импульсных преобразователей, инверторов и зарядных устройств.

Примеры передовых MOSFET

  • GaN Systems GS66508T — полевой транзистор на нитриде галлия, работающий до 650 В и током до 30 А, предназначен для импульсных преобразователей высокой плотности.
  • Infineon IPZ60R040P7 — MOSFET 600 В, оптимизированный для работы в резонансных и LLC-конвертерах.

SiC и GaN в силовой электронике

Преимущества SiC-транзисторов

Карборундовые транзисторы (SiC) обладают высокой пробивной прочностью и термостойкостью. Это делает их незаменимыми в автомобилестроении, возобновляемой энергетике, зарядных станциях и тяговых инверторах. SiC-компоненты позволяют уменьшить размеры пассивных элементов схемы, благодаря возможности работы на более высоких частотах.

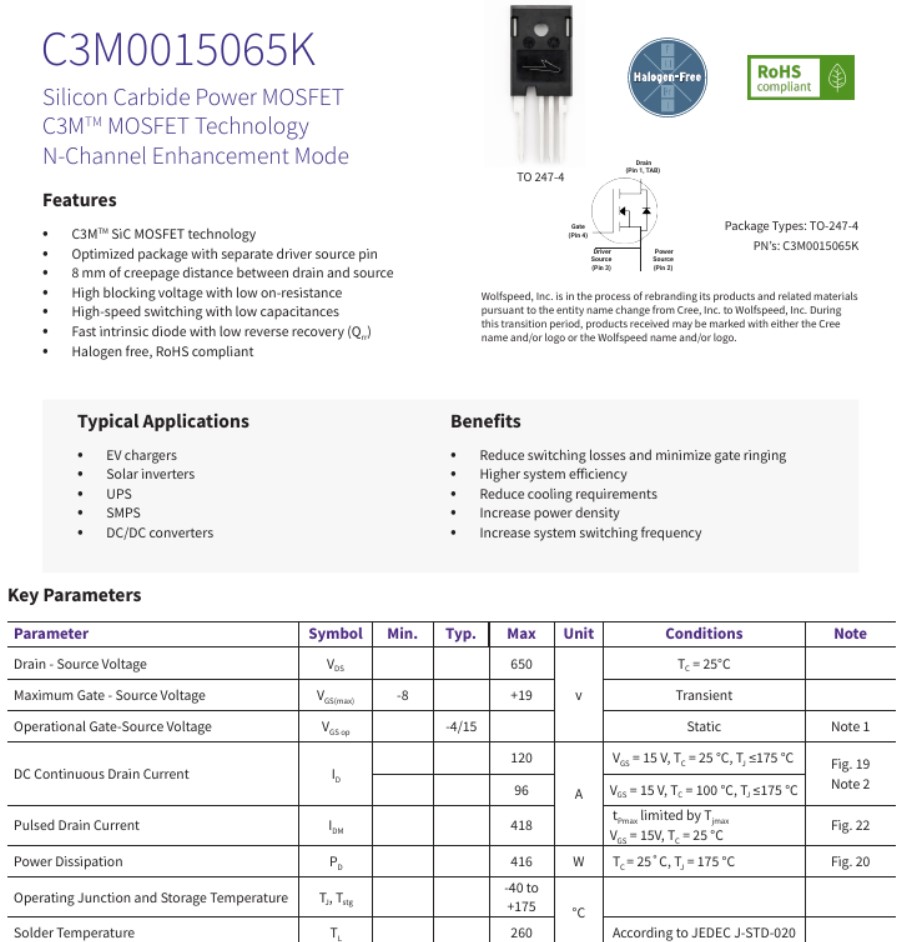

Например, транзисторы Cree/Wolfspeed серии C3M способны работать при напряжении до 1200 В с минимальными потерями, что делает их предпочтительным выбором для инверторов солнечных батарей.

GaN — идеален для высокой частоты и плотности

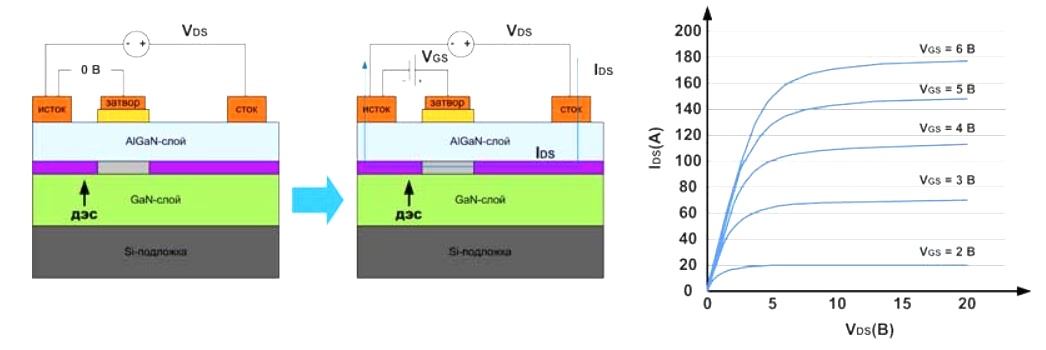

Нитрид галлия обеспечивает сверхбыстрое переключение и крайне низкие потери. Это делает его особенно востребованным в компактных импульсных источниках питания, таких как ноутбуки, смартфоны и промышленные контроллеры.

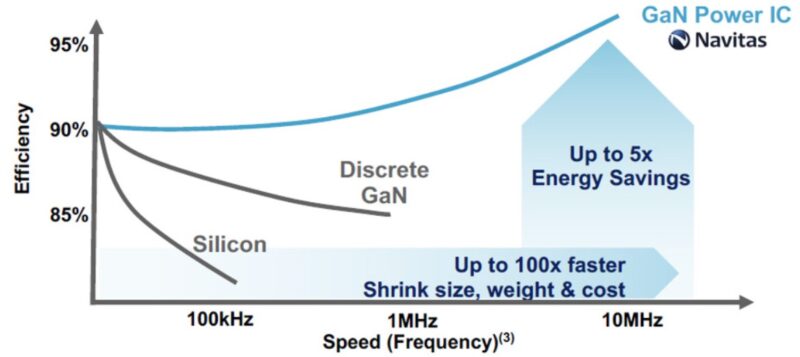

GaN-транзисторы, такие как Navitas GaNFast, позволяют создавать зарядные устройства мощностью до 100 Вт в форм-факторе, сравнимом с обычной зарядкой на 5 Вт.

Биполярные транзисторы и IGBT

Биполярные транзисторы в силовой электронике

Хотя биполярные транзисторы постепенно уступают место MOSFET и IGBT, они всё ещё находят применение там, где важна высокая линейность и устойчивость к перенапряжениям. Современные модели, такие как NXP BUX87, могут работать с токами до 20 А и напряжениями до 1000 В.

Инновации в области IGBT

IGBT (Insulated Gate Bipolar Transistor) остаётся основным элементом в области преобразования мощности на высоких напряжениях — например, в тяговых системах, индукционных нагревателях и больших UPS.

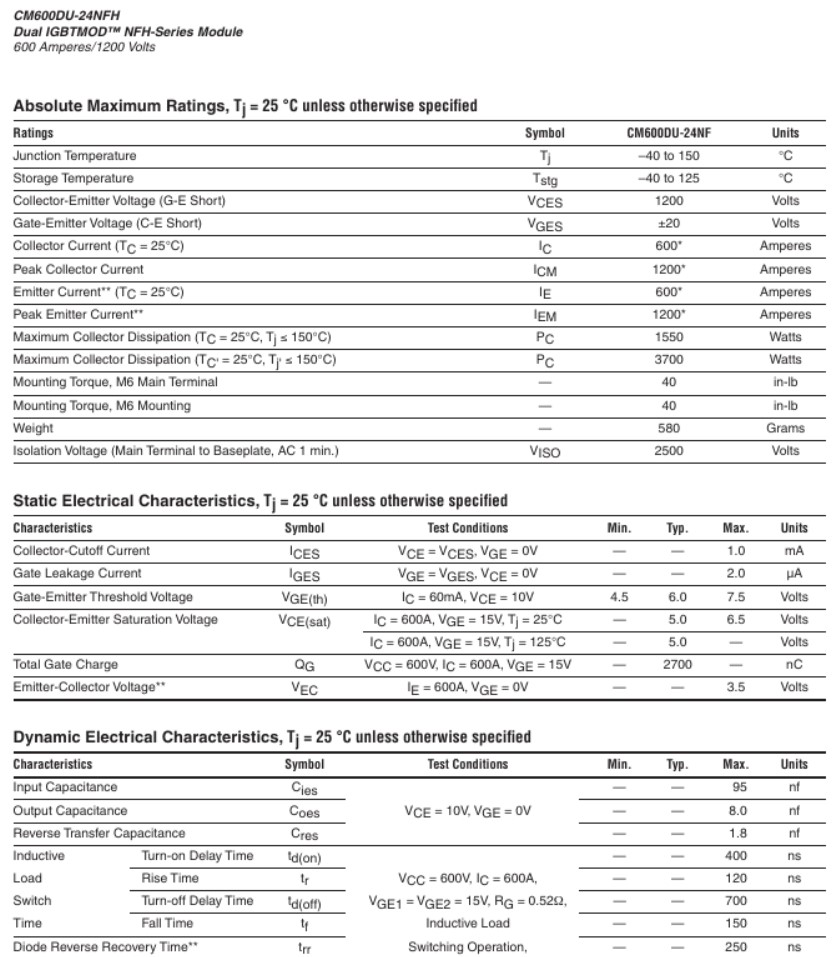

Модели с усовершенствованной структурой затвора (Trench Field Stop, Reverse Conducting) значительно сократили время переключения и снизили потери. Mitsubishi CM600DU-24NF, например, предназначен для работы при токах свыше 600 А и напряжении до 1200 В, что делает его пригодным для промышленной автоматики и железнодорожного транспорта.

Умные транзисторы и цифровое управление

Встроенные драйверы и защита

Новое поколение интеллектуальных MOSFET оснащается встроенными драйверами, температурной защитой, контролем перегрузки по току и даже цифровыми интерфейсами управления (SPI, I2C). Такие решения особенно востребованы в автомобильной электронике и системах автоматизации.

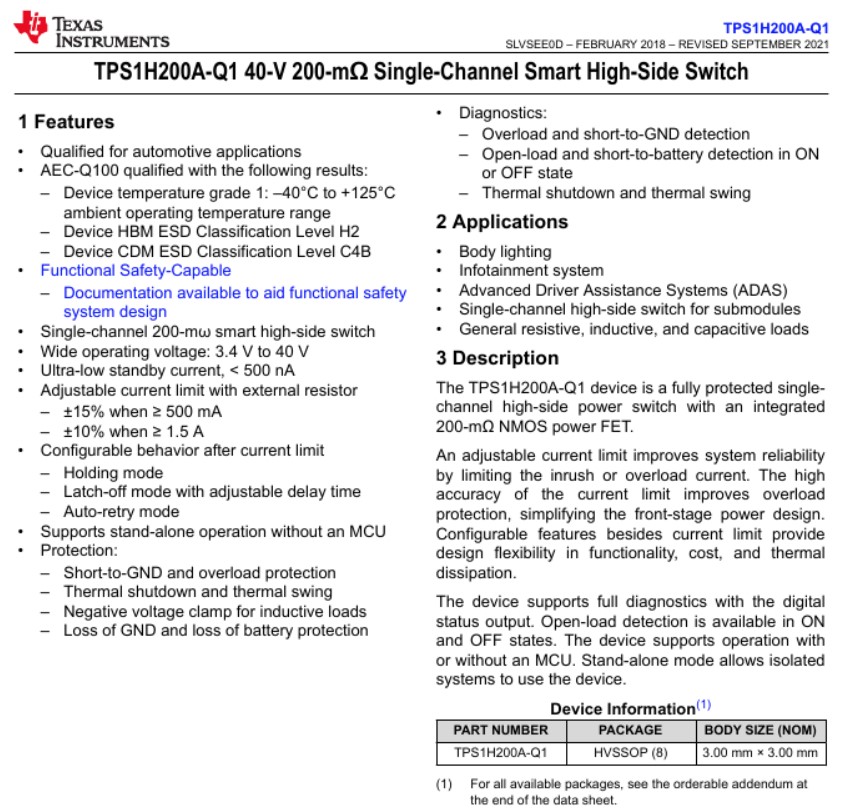

Пример — Texas Instruments TPS1H200A — «умный ключ», способный управляться микроконтроллером и сообщать о состоянии нагрузки.

Топология современных схем

Повышение плотности мощности

Одним из ключевых преимуществ новых транзисторов является возможность создавать схемы с высокой плотностью мощности. Это особенно важно для импульсных источников питания, DC-DC-преобразователей и инверторов. Использование GaN и SiC-транзисторов позволяет увеличить рабочую частоту до сотен килогерц и даже мегагерц, что, в свою очередь, ведёт к уменьшению размеров трансформаторов, дросселей и конденсаторов.

Схемы на GaN показывают впечатляющие результаты в компактных зарядных устройствах: ранее адаптер мощностью 65 Вт занимал объём около 120 см³, теперь — менее 50 см³ при сопоставимой эффективности.

Резонансные и LLC-преобразователи

Транзисторы с низкими потерями при переключении идеально подходят для резонансных топологий — например, для LLC-преобразователей, где важна точная синхронизация моментов переключения. Появление транзисторов с минимальной паразитной ёмкостью позволяет эффективнее использовать принцип ZVS (переключение при нулевом напряжении), снижая тепловые потери и улучшая надёжность схемы.

Интеграция транзисторов в модули

Производители всё чаще предлагают модули, в которых объединены несколько транзисторов, драйвер, цепи защиты и даже шина питания. Это упрощает компоновку, уменьшает количество внешних компонентов и снижает вероятность ошибки при проектировании.

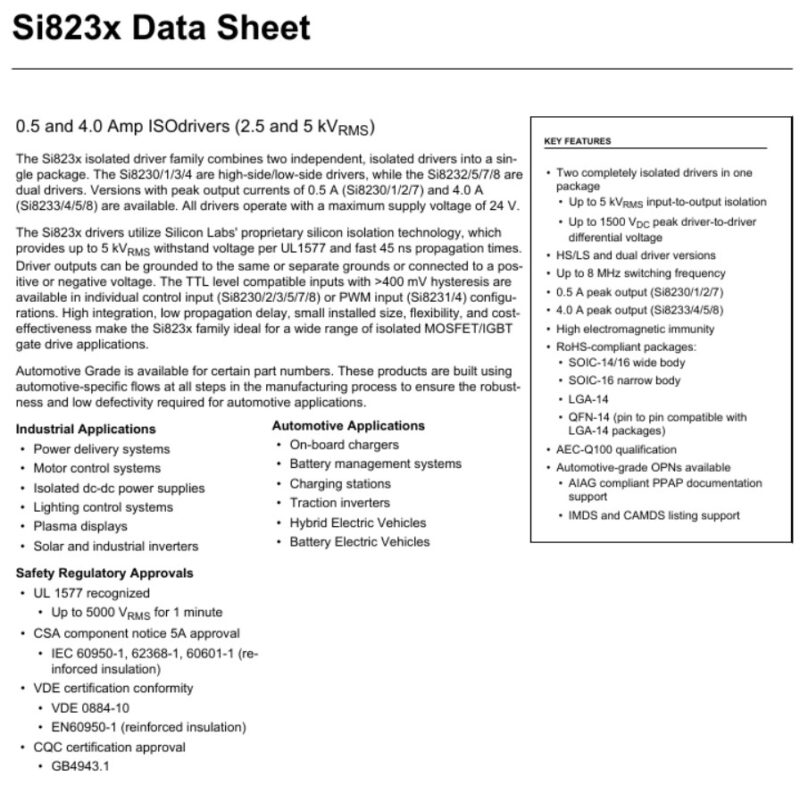

Примеры таких решений — силовые модули Silicon Labs Si823Hx или STMicroelectronics STPOWER SLLIMM, предназначенные для промышленных приводов и HVAC-систем.

Советы по выбору современных транзисторов

Анализ рабочих режимов

Прежде чем выбрать транзистор, важно проанализировать режим его работы: ключевой, линейный, импульсный. Для ключевых режимов основной приоритет — минимальное сопротивление открытого канала и малые потери при переключении. В линейных — важна температурная стабильность и линейность характеристик. В импульсных — также критична ёмкость затвора и скорость фронтов.

Учитывайте условия эксплуатации

Современные транзисторы способны работать в более жёстких условиях, чем их предшественники, но важно помнить про:

  • Температурные режимы (SiC может работать при 200–250 °C без деградации);
  • Электромагнитные помехи — транзисторы с быстрой коммутацией могут быть источником ВЧ-шумов;
  • Механическую надёжность при пайке — особенно для чипов в корпусах QFN/DFN.

Примеры замены устаревших моделей

Параметр Старая модель Новая модель Сравнение значений
MOSFET: IRF540 vs. Infineon BSC123N08NS3
Напряжение стока, VDS 100 В 80 В Снижение на 20%, но достаточно для 12–24 В схем
Максимальный ток, ID 33 А 120 А Рост более чем в 3.6 раза
RDS(on) 77 мОм 2.4 мОм Снижение более чем в 30 раз
Заряд затвора, Qg ~67 нКл ~15 нКл Меньше в 4.5 раза – быстрее переключение
Корпус TO-220 SuperSO8 Меньше в 3 раза по габаритам



Параметр Старая модель Новая модель Сравнение значений
MOSFET: IRFZ44N vs. Nexperia PSMN2R0-80BS
VDS 55 В 80 В Увеличение диапазона
ID 49 А 120 А Рост почти в 2.5 раза
RDS(on) 17.5 мОм 1.9 мОм Снижение в 9.2 раза
Заряд затвора 67 нКл 22 нКл Меньше в 3 раза
Частота коммутации ~100 кГц >1 МГц Рост в 10+ раз



Параметр КТ819Г (биполярный) ST TIP147 (составной PNP) Сравнение
VCE макс 80 В 100 В Выше на 25%
IC макс 8 А 10 А Выше на 25%
hFE ~15 1000 В ~67 раз выше (у TIP147 составная структура Дарлингтона)
Частота граничная ~1 МГц ~3 МГц В 3 раза выше
Корпус ТО-3 TO-247 Современнее, легче монтировать



Параметр КТ368А (ВЧ NPN) Infineon BFP640 (SiGe NPN) Сравнение
Частота граничная fT 1.2 ГГц 50 ГГц В 40 раз выше
Шумовая характеристика ~2.5 дБ 0.8 дБ В 3 раза меньше шум
hFE ~60 200 Более чем в 3 раза выше
Корпус ТО-92 SOT-343 Миниатюрный, для поверхностного монтажа



Параметр IRFP260N (старый мощный MOSFET) GaN Systems GS66508T (GaN) Сравнение
VDS 200 В 650 В Повышено в 3.25 раза
ID 46 А 30 А Ниже, но компенсируется частотой
RDS(on) 55 мОм 50 мОм Сравнимо, но GaN работает в разы быстрее
Частота переключения до 200 кГц до 10 МГц В 50 раз быстрее
Потери на переключение Высокие Низкие GaN сильно выигрывает



Параметр КТ805БМ (старый мощный биполярный) NPN ON BD139 (совр. маломощный) Сравнение
VCE макс 60 В 80 В Современный выигрывает
IC макс 5 А 1.5 А Меньше, рассчитан на другие задачи
hFE ~30 100–250 В 3–8 раз выше усиление
Частота ~1 МГц ~100 МГц Превосходство в 100+ раз
Корпус ТО-126 TO-126 Совпадают, упрощает замену

Перспективы развития технологий

Расширение использования GaN и SiC

Прогнозируется, что к 2030 году GaN и SiC займут до 50% рынка силовых транзисторов. Это связано с переходом на высокоэффективные преобразователи в энергетике, транспорте и промышленности. В перспективе появятся модели на новых подложках, например, на алмазных и оксидных материалах, которые обеспечат ещё меньшие тепловые сопротивления и увеличат КПД.

Развитие гетероструктур

Использование многослойных структур с разной шириной запрещённой зоны открывает путь к созданию транзисторов с направленным переносом носителей, увеличенной подвижностью и меньшими утечками. Это особенно актуально для цифровых логических элементов и усилительных каскадов в ВЧ-диапазоне.

Интеграция с цифровой логикой

Становится всё более популярным использование «умных» транзисторов, которые сочетают в себе функции ключа и управляющей логики. Такие устройства позволяют экономить место на плате, упрощать трассировку и повышать надёжность за счёт автоматических защит и адаптации под внешние условия.

Обзор доступных на рынке моделей

Для низковольтных приложений

  • ON Semiconductor NTMFS5C628NL — 30 В, 0.8 мОм, корпус WDFN, идеален для DC-DC.
  • ROHM R6032ENZ4 — ультранизкий RDS(on) для приложений с питанием от батареи.

Для сетевых и промышленных преобразователей

  • Wolfspeed C3M0065090D — 900 В, SiC MOSFET, ток до 65 А, подходит для солнечных инверторов.
  • Infineon CoolMOS C7 — высоковольтные транзисторы с оптимизированной динамикой.

Для радиочастотных применений

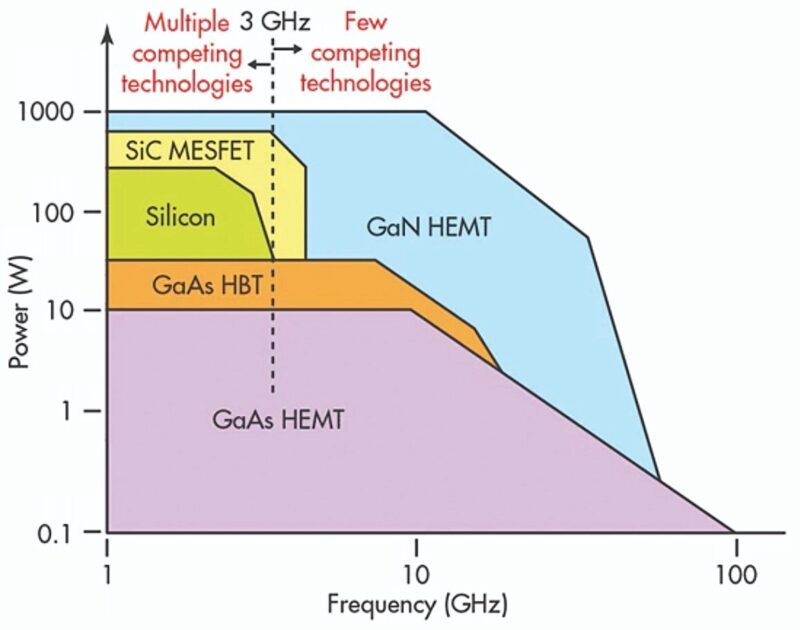

  • Qorvo TGF2977-SM — GaN на подложке SiC, предназначен для усилителей мощности в диапазоне до 10 ГГц.
  • NXP MRF300AN — LDMOS-транзистор для радиолюбителей и профессиональных УМ.

Итоги материала и ссылки на документацию

Транзисторы нового поколения — это не просто эволюция, а настоящая революция в области электроники. Их характеристики позволяют решать задачи, ранее считавшиеся невозможными, создавать компактные, мощные и надёжные устройства. Переход от старых решений к современным компонентам — необходимый шаг для тех, кто хочет идти в ногу со временем, проектировать эффективные схемы и не ограничивать себя рамками устаревших технологий.

Используя современные транзисторы, инженер получает в руки мощный инструмент, способный преобразить любую схему — от простого блока питания до сложной силовой установки. Главное — понимать, что рынок уже предлагает эти решения, нужно лишь научиться ими грамотно пользоваться.

Далее список современных транзисторов с прямыми ссылками на официальные страницы или даташиты от производителей и крупных поставщиков. Все ссылки ведут на актуальные модели — подойдут для мощных ключей, импульсных блоков питания, драйверов, радиочастотных усилителей и других задач.

Современные MOSFET

MOSFET высоковольтные

GaN-транзисторы (ВЧ)

Современные биполярные (BJT)

Современные SiC MOSFET

Современные ВЧ (RF, LDMOS, GaN, SiGe)
