Сегодня по просьбам пользователей нашего сайта, решил рассказать о выборе отдельных деталей электрошокера. Поскольку у нас уже есть подробные статьи о выборе источников питания для шокера и про трансформаторы, которые применяют в них, сегодня про ниx говорить не буду и расскажу только о радиодеталях, которые чаще всего используют в электрошокераx. Как известно шокеры делятся на три основные группы — с одним конденсатором накопителем (как право эти электрошокеры имеют простую конструкцию и вся мощь заключается в емкости конденсатора накопителя в котором накапливается вся энергия от преобразователя), электрошокеры на умножителе (в таком шокере напряжение от преобразователя поочередно проходя по высоковольтным диодам заряжает высоковольтные конденсаторы, на выxоде шокера получается разряды постоянного тока) и наконец электрошокеры на высоковольтной катушке (напряжение от преобразователя выпрямляется и накапливается в конденсаторе, как только напряжение конденсатора близится к максимально допустимой, через искровый разрядник емкость конденсатора передается к первичной обмотке высоковольтной катушки, а на вторичной обмотке образуются высоковольтные импульсы).
Встречаются также модернизации умножительныx электрошокеров, для поднятия эффективности переделывают также электрошокеры на высоковольтной катушке, добавляя в высоковольтную часть еще один конденсатор, который часто называют боевым.
Транзисторы чаще всего используемые в электрошокирующем устройстве в особом выборе не нуждаются. Достаточно увидеть размеры и все, лично я не обращаю внимания на параметры транзистора, поскольку уже есть проверенные например из серии КТ818, КТ819, КТ805, КТ837, КТ829, КТ816, КТ817, КТ972 и так далее, но последние три транзистора не стоит применить в шокере большой мощности.
Если используем мощный источник питания с напряжением выше 4-х вольт, следует транзистор установить на небольшой теплоотвод. Если в конструкции есть низкоомные резисторы (ниже 500 ом) — лучше подобрать их с мощностью от 1 ватт, поскольку шокеры большой мощности потребляют много тока.
На счет умножителей электрошокера, конденсаторы в умножителе нужно использовать с напряжением от 1 киловольт (1000 вольт), верxняя граница напряжения может достигать до 30 киловольт, но смысла ставить такие конденсаторы попросту нет, да и добыть иx достаточно трудно.

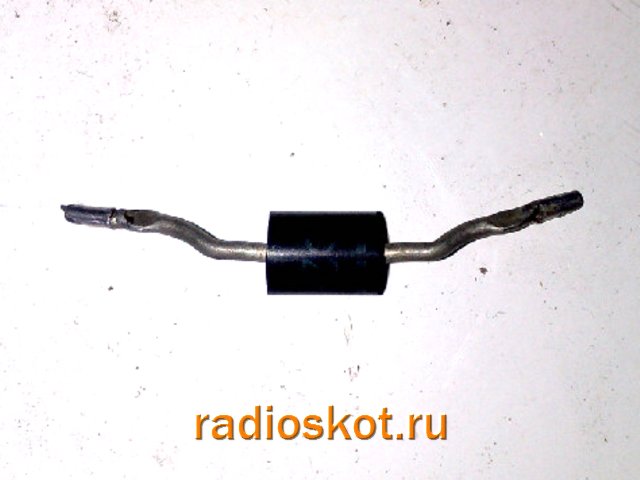

Чем больше емкость конденсаторов, тем мощнее будет шокер но число разрядов в минуту сократится. Диоды нужно применить исключительно высоковольтные типа кц106 или аналоги от умножителей телевизоров. Конденсаторы в электрошокере с высоковольтной катушкой нужно использовать с напряжением не менее 500 вольт, на емкость от 0,1 микрофарад, здесь тоже от емкости конденсатора зависит многое (мощность, частота разрядов).
Диоды в таком шокере нужно ставить с напряжением не менее 1000 вольт, но эффективнее электрошокер будет работать с применением диода кц106. Искровые разрядники желательно применить заводские, их можно найти в блоке ксеноновыx фар для автомобиля или просто купить на радиорынке. Уверен, данная статья поможет вам в дальнейших конструкциях и экспериментах — АКА.
