Привет радиоэлектронщикам! После очередной выездной вечеринки на авто, решил собрать портативную светодинамическую установку (СДУ). Задача: портативная и компактная, питание с прикуривателя, сигнал звука с микрофона. В сети нашёл пару схем, одна из которых и была взята за основу.

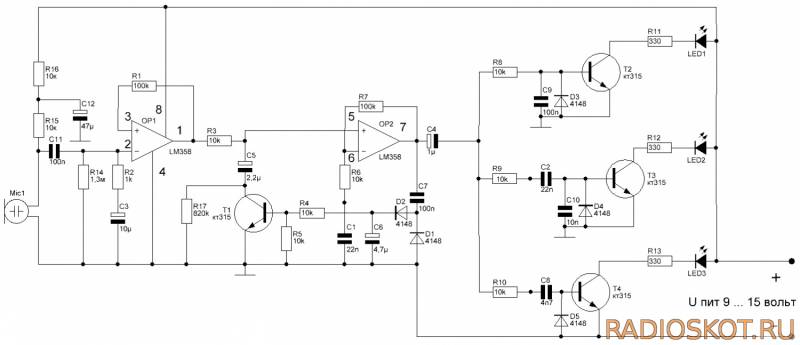

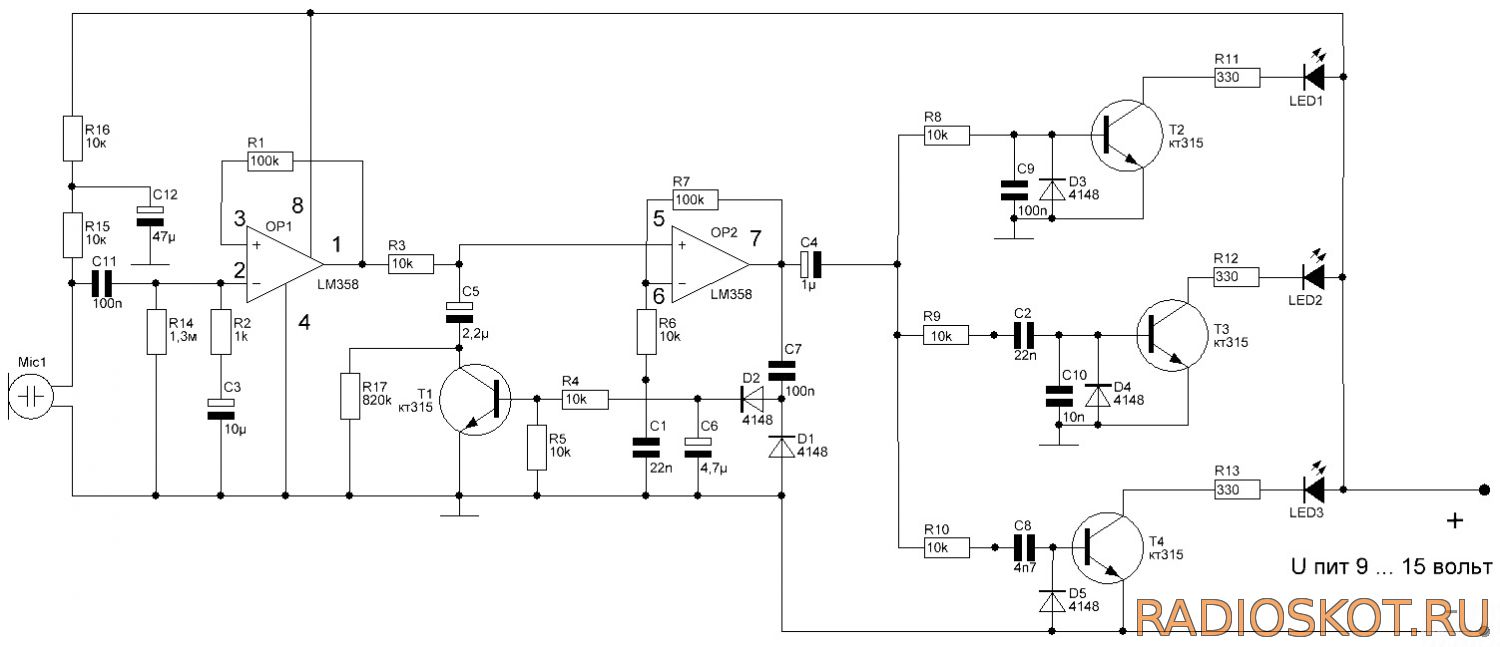

Схема самодельной СДУ
От постройки забора остался кусок металлического профиля, решил использовать его в качестве корпуса.

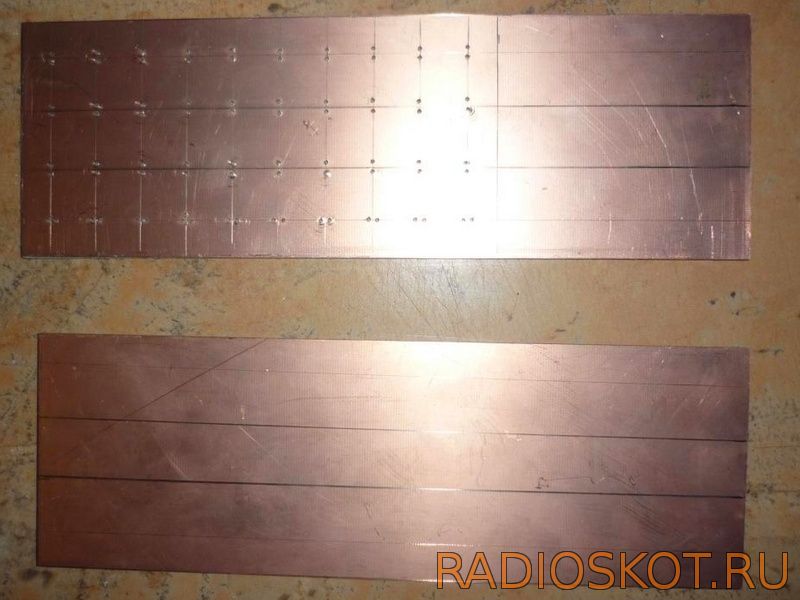

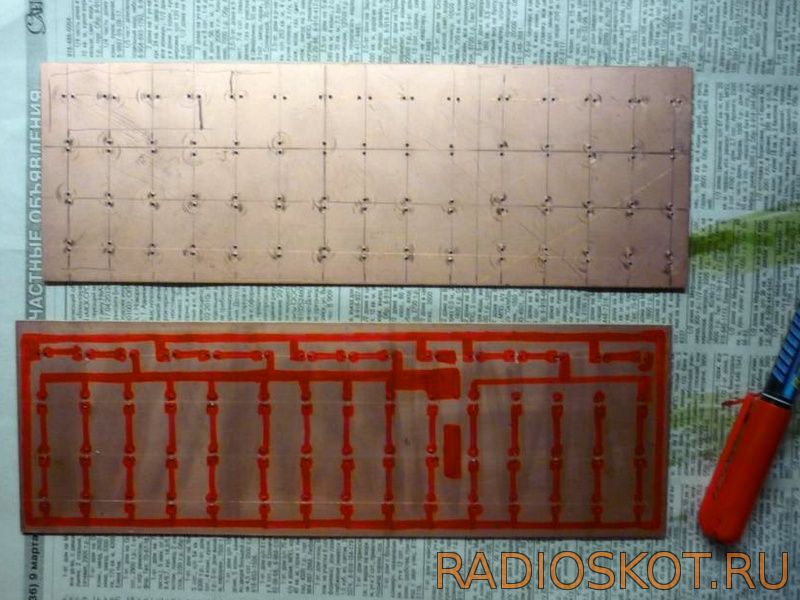

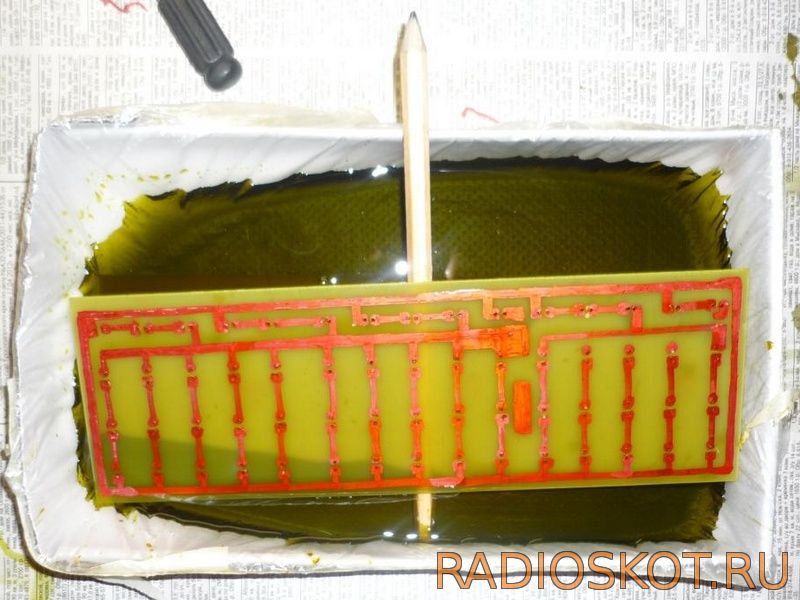

Светодиоды 120 штук. Из фанеры выпилил 2 боковинки, вскрыл лаком, купленный в магазине текстолит разрезал пополам вдоль, рассверлил под светодиоды, протравил дорожки.

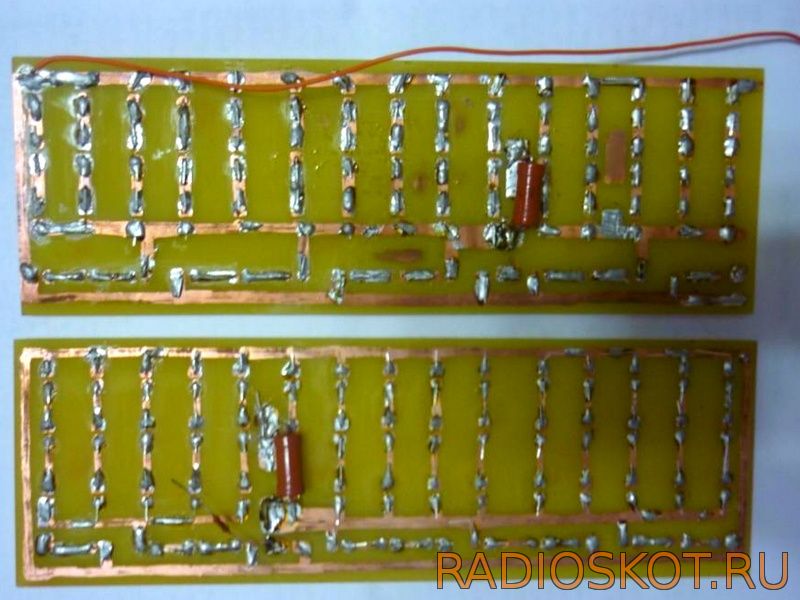

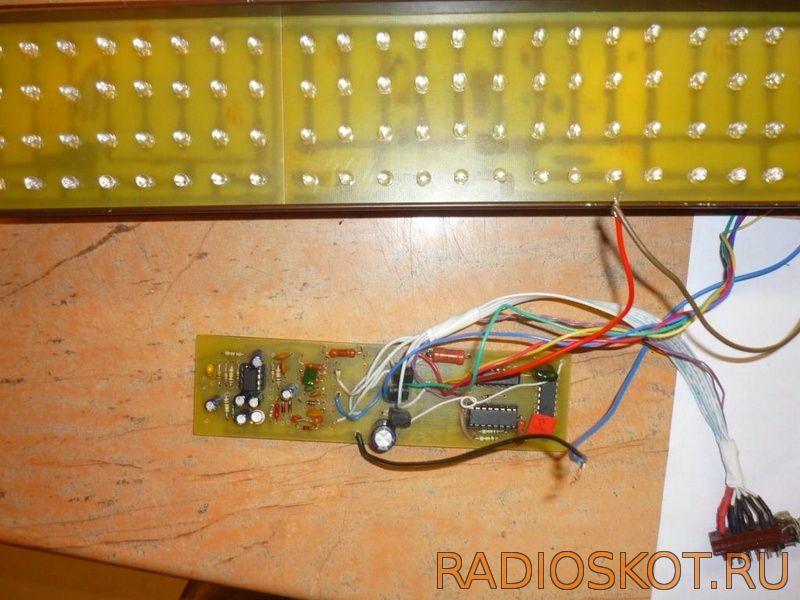

Припаял светодиоды, ограничительные резисторы 2 ватт. Спаял плату устройства.
Как опцию добавил в конструкцию "полицейскую мигалку", что переключается с помощью переключателя, коммутируя выходные ключи и подавая питание на схему мигалки.
Схема мигалки для СДУ

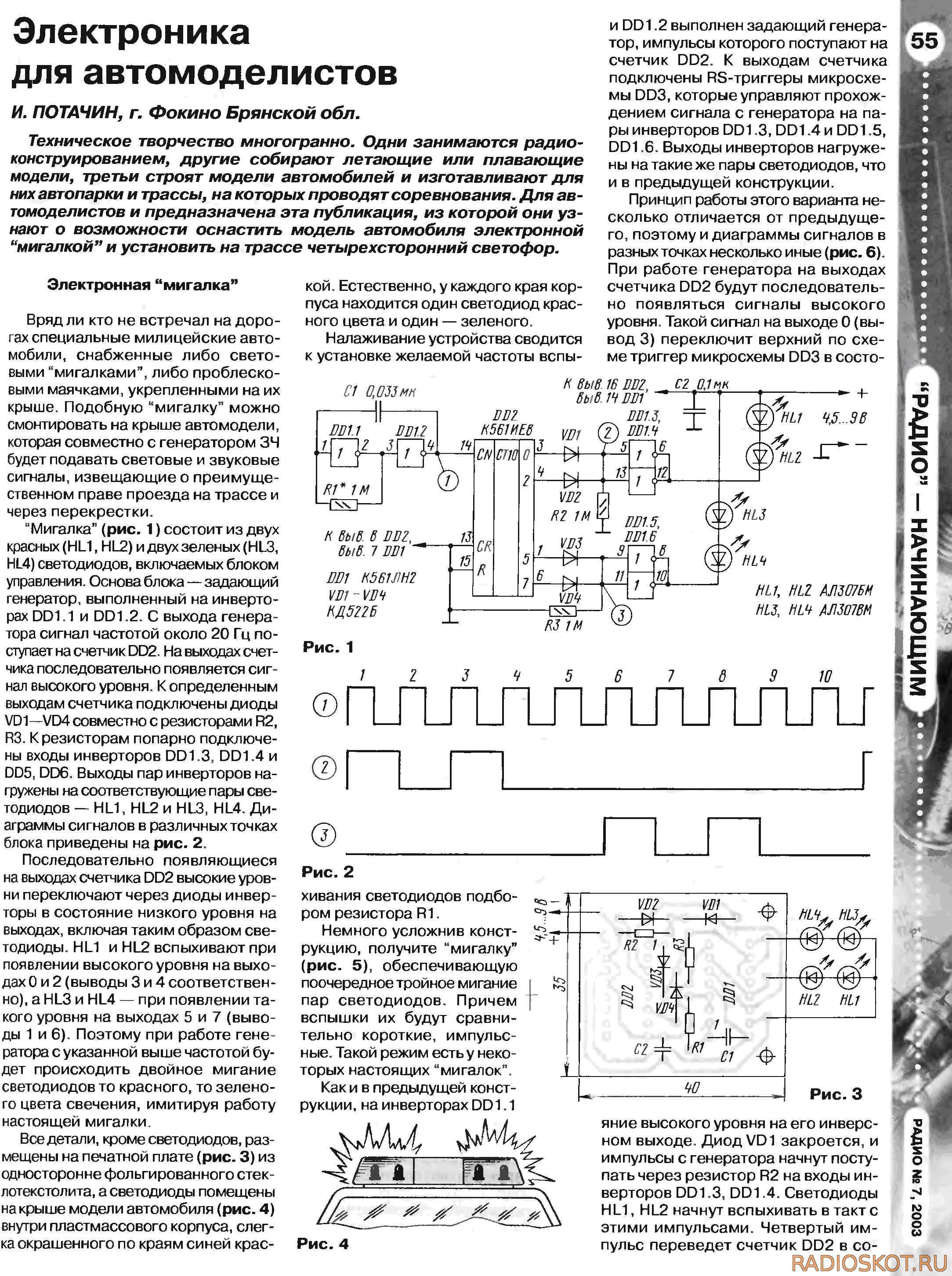

В ней основа — задающий генератор на инверторах DD1.1 и DD1.2. С выхода генератора сигнал частотой 20 Гц поступает на счетчик DD2. На выходах счетчика последовательно появляется сигнал высокого уровня. К определенным выходам счетчика подключены диоды VD1—VD4 совместно с резисторами R2, R3. К резисторам попарно подключены входы инверторов DD1.3, DD1.4 и DD5, DD6. Выходы пар инверторов нагружены на соответствующие пары светодиодов. Последовательно появляющиеся на выходах счетчика DD2 высокие уровни переключают через диоды инверторы в состояние низкого уровня на выходах, включая таким образом светодиоды. LED HL1 и HL2 вспыхивают при появлении высокого уровня на выходах 0 и 2 (выводы 3 и 4 соответственно), a HL3 и HL4 — при появлении такого уровня на выходах 5 и 7 (выводы 1 и 6). Поэтому при работе генератора с указанной выше частотой будет происходить двойное мигание светодиодов то красного, то синего цвета свечения, имитируя работу настоящей мигалки. Более подробное описание читайте тут.
Диаграммы сигналов в различных точках блока приведены на рисунке выше. Налаживание сводится к установке желаемой частоты вспыхивания светодиодов подбором резистора R1. Прилагается видео работы, но в фотике не работает микрофон.
Видео работы светодинамической установки
Вид самодельной СДУ для авто в темноте

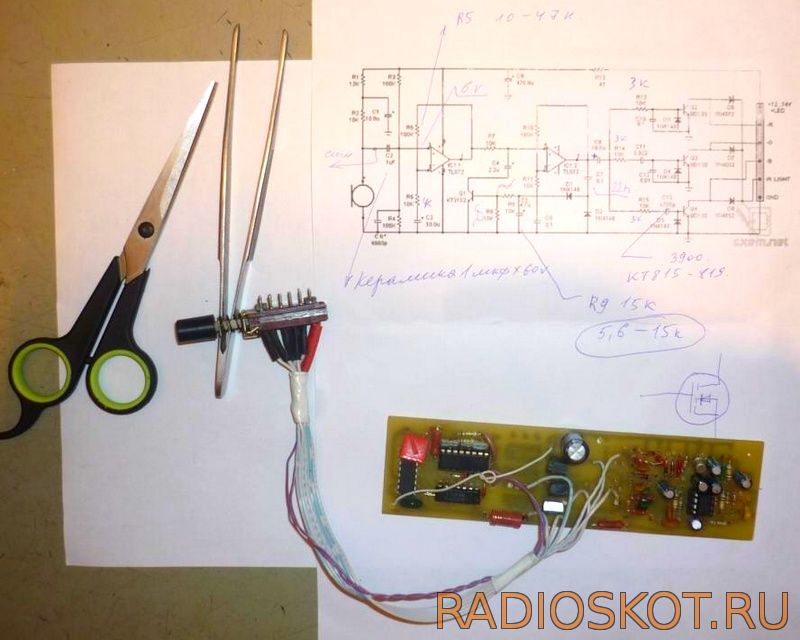

Схема фильтров немного не совершена, но для вечеринки неважно, лишь-бы моргало. Издалека вид просто улётный — яркие светодиоды, громкая музыка… В общем девчонки в восторге! Всем желаю хороших конструкций и творческого вдохновения. С Вами был Алекс, Новороссийск.
