Представляем проект мощнейшего LED фонарика, собранного своими руками, так как купить фонарь на честных 100 Вт на китайских сайтах пока нереально. Фонарик создавался для освещения пещер и тоннелей для знакомых дигеров (привет Сус!). Благодаря использованию линзы с углом луча 60 градусов он хорошо подходит для чёткого освещения территории в пределах 30 метров. Если бы луч света был более сфокусированным, его можно было бы использовать как фонарик дальнего действия.
Параметры 100W фонарика
- Мощность светодиода 100 Вт
- Напряжение питания светодиода 32 В
- Цвет света — теплый 2800К
- Аккумулятор — около 10 Ач
- Время свечения на одной зарядке более 3 ч.
Измерения проводились при комнатной температуре. Важным фактором, влияющим на результат, является повышение напряжения питания светодиода до 33 В. Измерение температуры после заданного времени работы:
- 5мин — 51 градус
- 7мин — 56 градусов
- 10мин — 57 градусов
Измерения мощности показывают:
- мощность при 32 В — 48 Вт
- мощность при 33 В — 64 Вт.

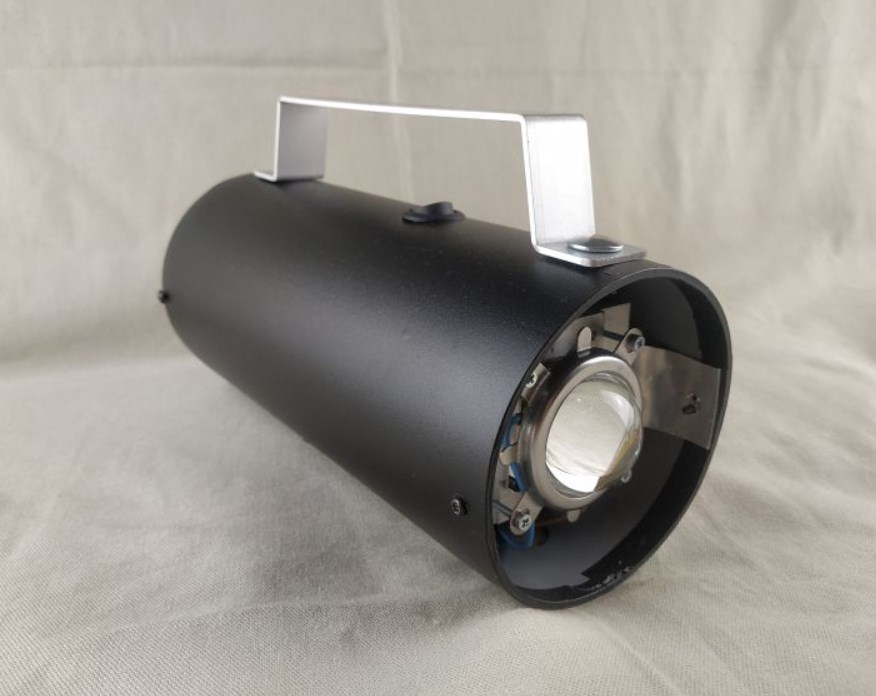

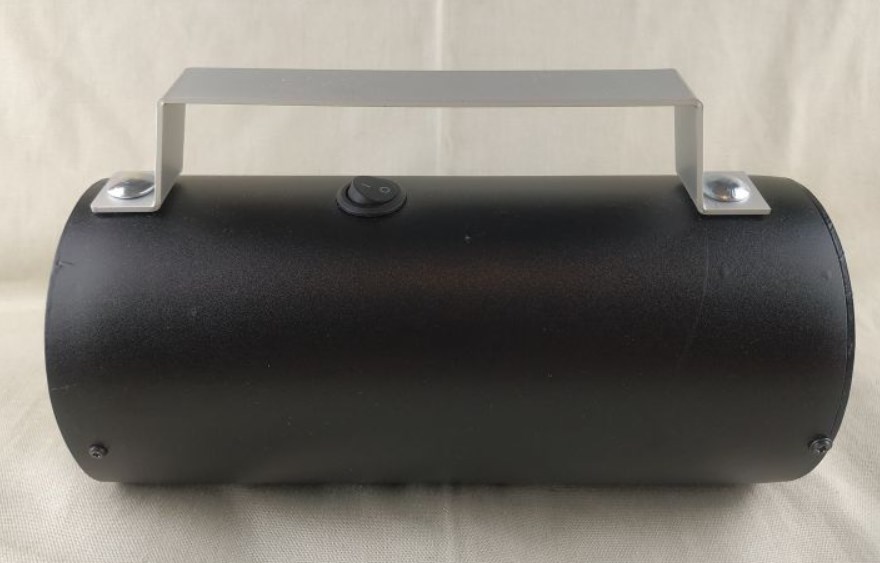

Корпус фонаря изготовлен из трубы ПВХ, покрытой пленкой черного цвета. Задняя торцевая крышка изготовлена из пластика, обработанного соответствующим образом с помощью фрезерного станка. Ручка из алюминиевого плоского стержня (можно купить готовую мебельную — будет ещё красивее и удобнее).

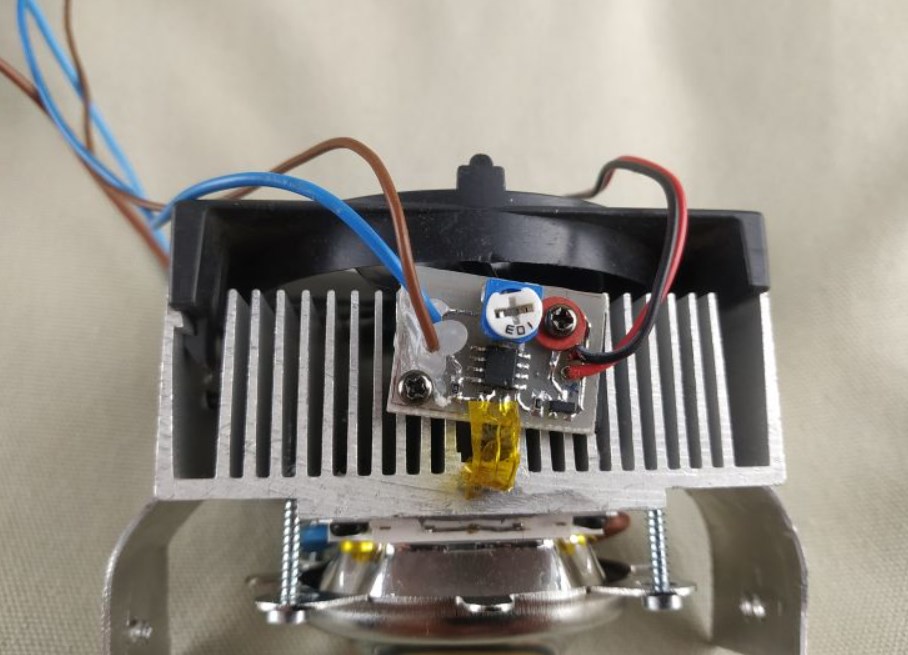

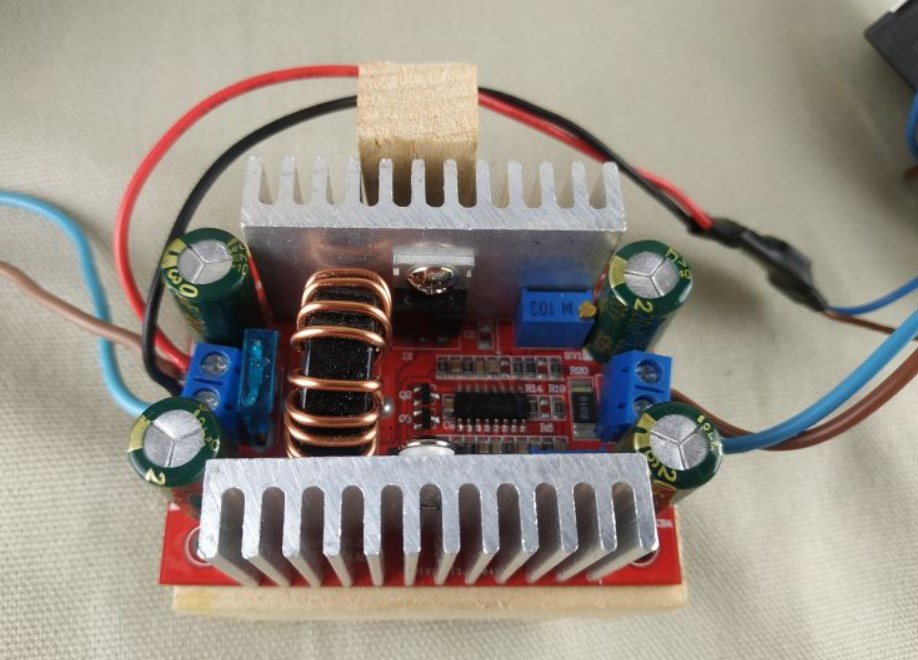

Питание фонаря пакетом 4s4p, защищенным BMS 4s 30 А. Повышающий преобразователь 400 Вт 15 А, установлен на напряжение 32 В. Вентилятор включается термоконтроллером. Температуру можно регулировать с помощью потенциометра. Для питания вентилятора 12 В от сборки 4s требуется понижение напряжения, для этого установлен небольшой понижающий преобразователь.

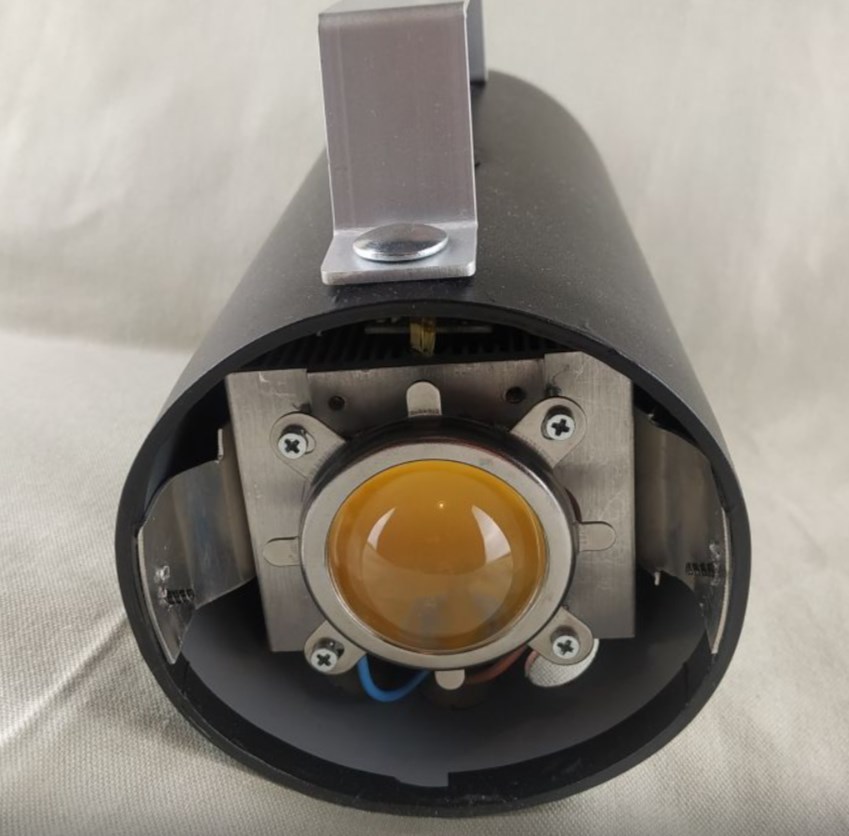

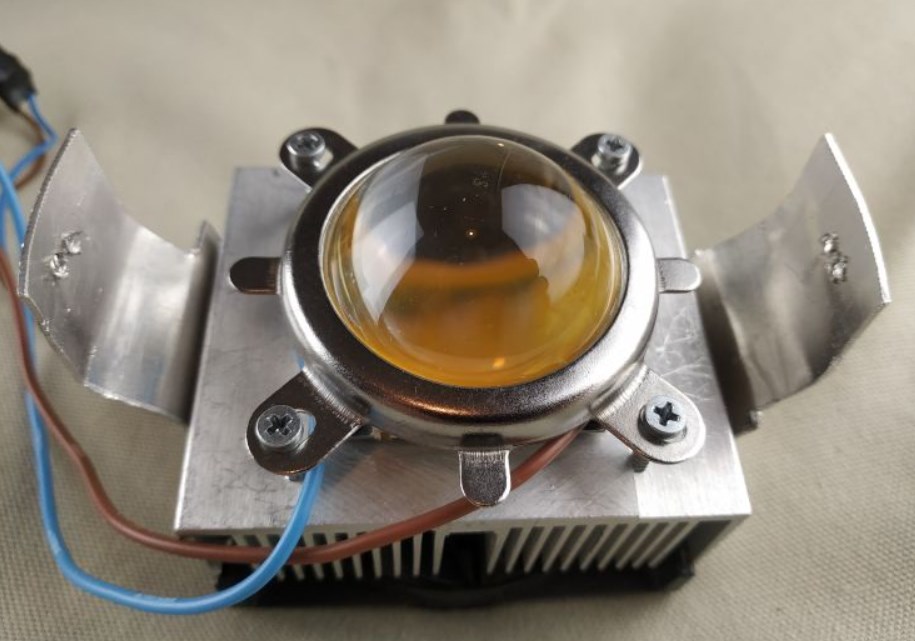

Светодиод мощностью 100 Вт с прикрепленным рефлектором и линзой 60 градусов. Диод охлаждается радиатором с вентилятором, который раньше использовался для процессора от ПК.

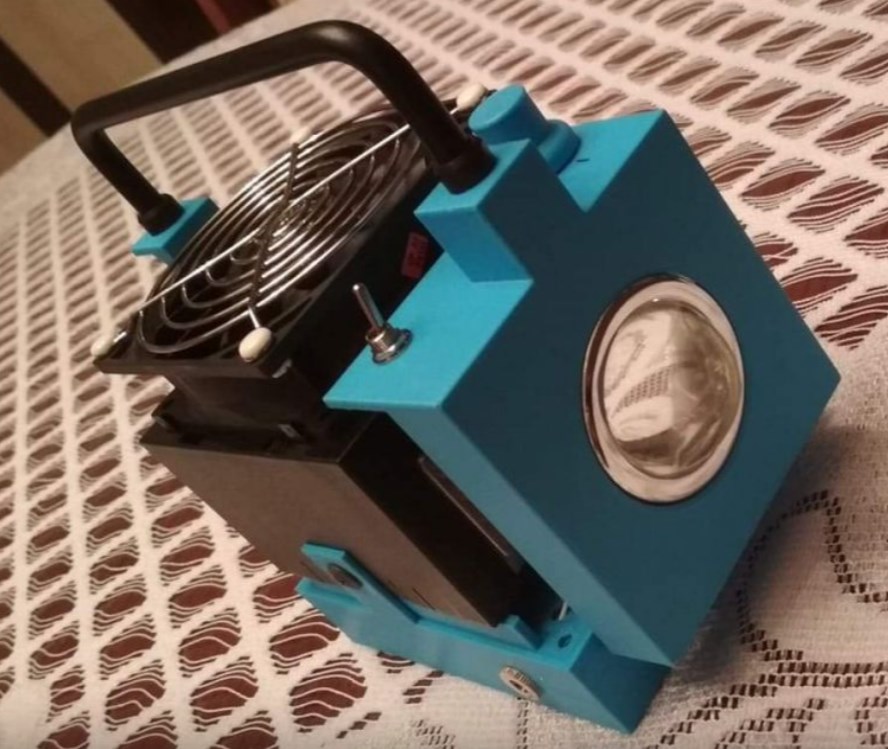

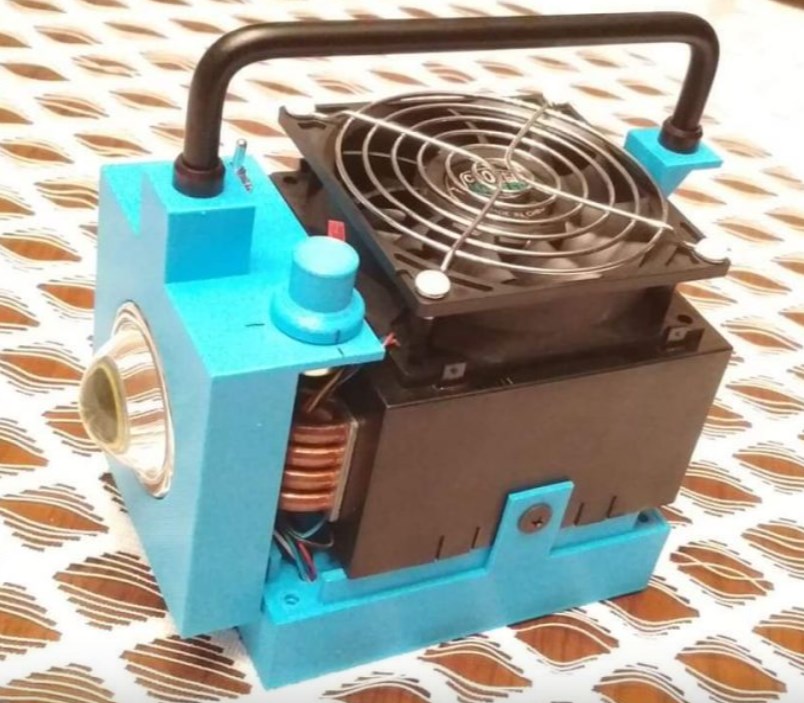

А на фото выше ещё один самодельный 100-ваттный фонарик. В этой версии есть 4-х проводный контроллер вентилятора, стандартный повышающий преобразователь, аккумуляторная батарея Sony 4s1p.
Согласно описанию, светодиод должен иметь 9600 Лм. Корпус спроектирован в fusion360 и напечатан на 3D принтере, на максимуме он светит около 20 минут — для увеличения времени требуется более мощный АКБ.
