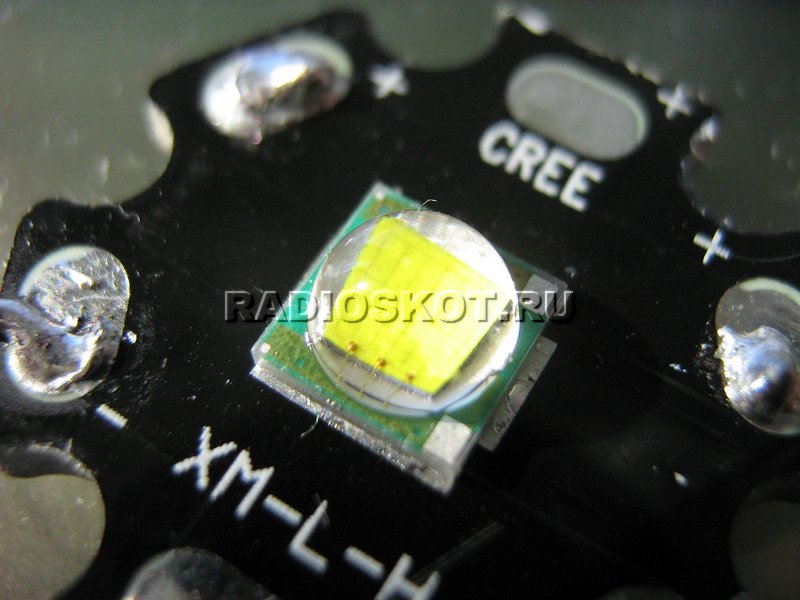

Сегодня к нам для исследований и опытов попал мощный десятиваттный светодиод модели Cree XM-L-H. Конструкция светодиода — стандартная алюминиевая «звезда» с пятачками под пайку проводов и вырезами для привинчивания LED прибора к радиатору.
Естественно вы понимаете, что конструктивное исполнение данного светодиода не предназначено для рассеивания такой большой мощности. В ходе экспериментов уже пол ватта вызывало небольшой нагрев корпуса.
Технические параметры светодиода Cree XM-L-H указанные на сайте.
XMLAWT-0-1A0-T60-00-0001
— 1000-Lumen ultra bright white light output
— Working voltage: 3.0~3.5V
— Working current: 3000mA
— Aluminum plate: 20mm

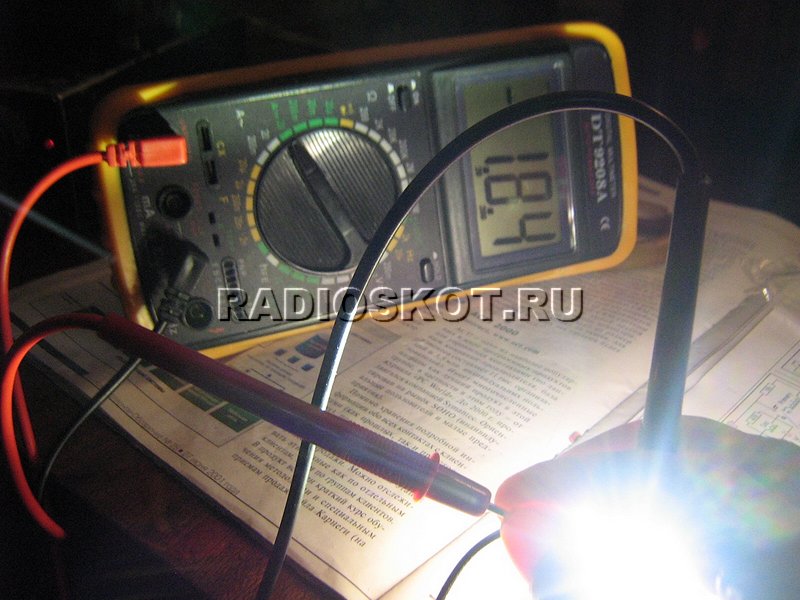

Прежде всего снимем вольт-амперную характеристику указанного LED прибора и занесём результаты в таблицу.
| Напряжение на светодиоде | 2,3 | 2,4 | 2,5 | 2,57 | 2,63 | 2,72 | 2,81 | 2,95 3,1 |
| Ток светодиода, мА | 1 | 10 | 50 | 100 | 250 | 500 | 1000 | 2000 3000 |
Как видим крутизна ВАХ довольно велика, и небольшое отклонение напряжения в пределах 0,1В сразу приводит к резкому изменению тока потребления. А учитывая, что рабочий ток доходит до 3-х ампер — использование гасящего резистора для стабилизации тока отпадает. Ведь для нормального питания данного светодиода на 10 вт допустим от аккумулятора автомобиля 12В, пришлось бы установить резистор на 3 Ома мощностью 35 ватт!
Так что в данном случае, использование специального преобразователя-драйвера безальтернативно. Тем более цена его в пределах 2-4уе.

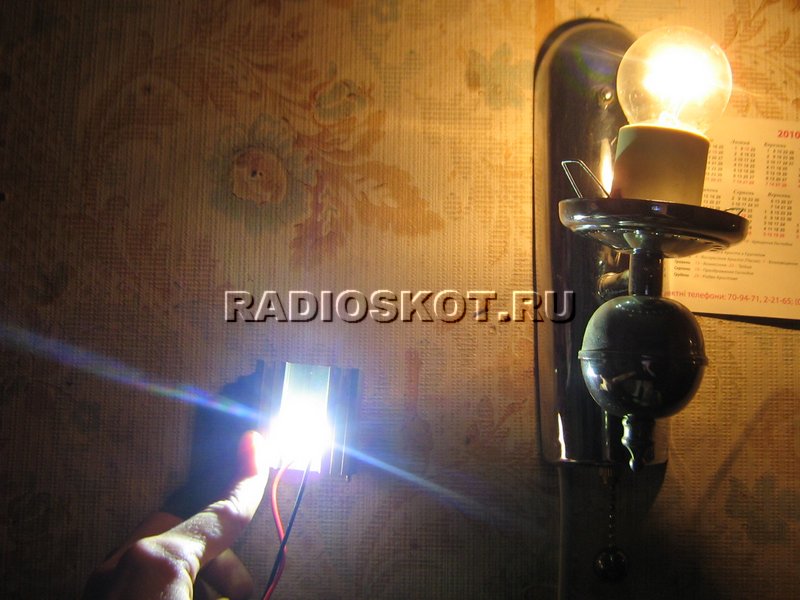

А теперь испытаем светодиод в поединке с лампочкой накаливания 220 В 60 Вт. На фотографиях ниже показаны варианты освещения с обеими источниками света.

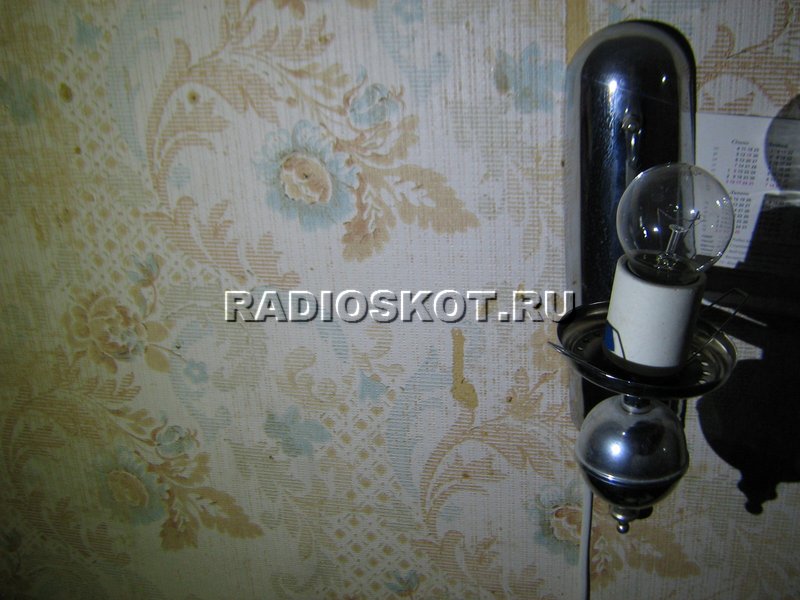

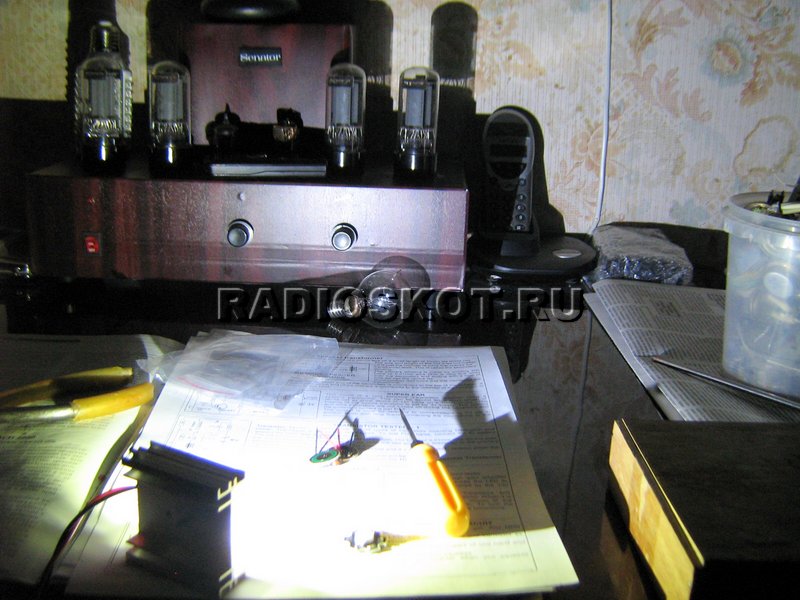

Только светодиод на 10 ватт

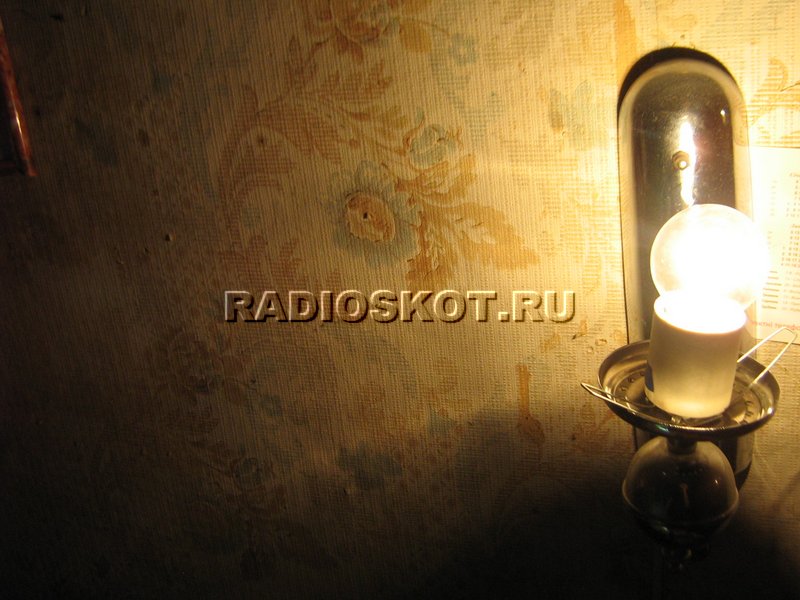

Только лампа накаливания на 60 ватт
Выводы делайте сами. Конечно светодиод проигрывает по цветовой температуре (всё-таки 6000К), но по яркости на ватт потребляемой мощности он в несколько раз превзошёл соперника.
Ещё одна хорошая особенность — очень широкий угол света, почти 170 градусов. Прошла эпоха светодиодов с линзочками, теперь для получения нормального освещения не требуется даже рефлектор. Конструкция светоизлучателя LED прибора такова, что свет испускается равномерно по всей полусфере.
Представляется интересным использовать данный 10-ти ваттный светодиод либо в мощном светодиодном фонарике (что и было сделано), либо вместе с LED драйвером в корпусе сгоревшей люминисцентной энергосберегающей лампы. Но не забывайте про достаточный теплоотвод — размеры радиатора должны быть не менее 10 кв. см.
О цене светодиода говорить не буду, так как снижение стоимости LED приборов происходит постоянно. Уточняйте в интернет магазинах. В следующих статьях мы проведём интересные эксперименты с мощнейшим светодиодом в несколько десятков ватт!
