Дело было вечером — делать было нечего. И затеял я уборку своих залежей радиодеталей и прочих электронных штучек накопившихся в районе стола. Кое-что в сарай, а кое что — в диван. И попался мне в процессе наведения порядков простой сгоревший светодиодный фонарик с аккумулятором, заряжающимся от встроенного бестрансформаторного выпрямителя.
Так как сами светодиоды оказались живы, да и корпус вроде ничего — решил довести его до рабочего состояния. Конечно не по оригинальной китайской схеме, а на более совершенной. По задумке обновлённый аккумуляторный светодиодный фонарь будет заряжаться от сети и светить до 20-ти часов от литий — ионника (при токе 50 мА).
Не бойтесь — паять дорогие детали не нужно:) Для этих целей отлично подойдёт готовое зарядное устройство от любого мобильного телефона (потерялся месяц назад) и тоже любой мобильниковский литий — ионный аккумулятор (отдали на запчасти утопленный в море телефон).
Что требуется сделать? Просто соединить зарядку с аккумулятором, а его в свою очередь со светодиодами.

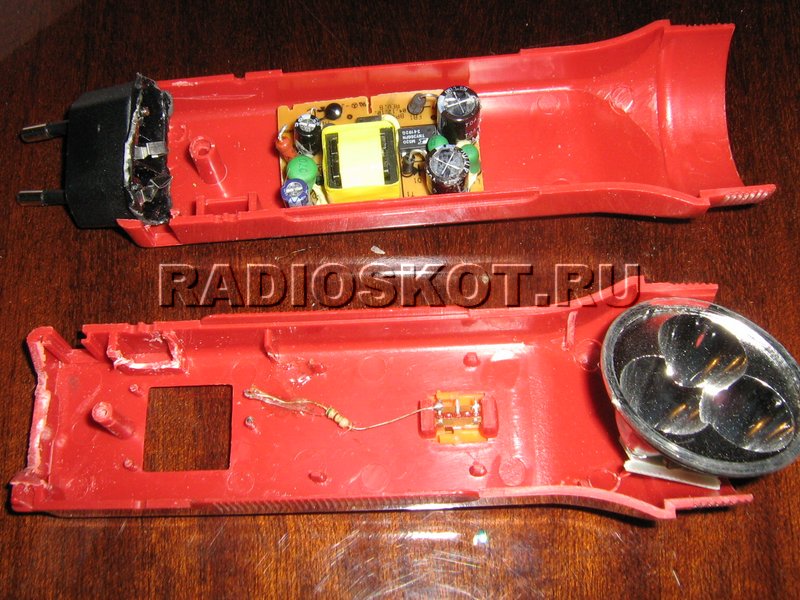

Так как в фонарике было небольшое квадратное отверстие для дополнительного светодиода — закрыл его куском тёмного оргстекла, разместив под ним красный светодиод индикации включения в сеть на подзарядку. Светодиод включается параллельно выходам ЗУ.

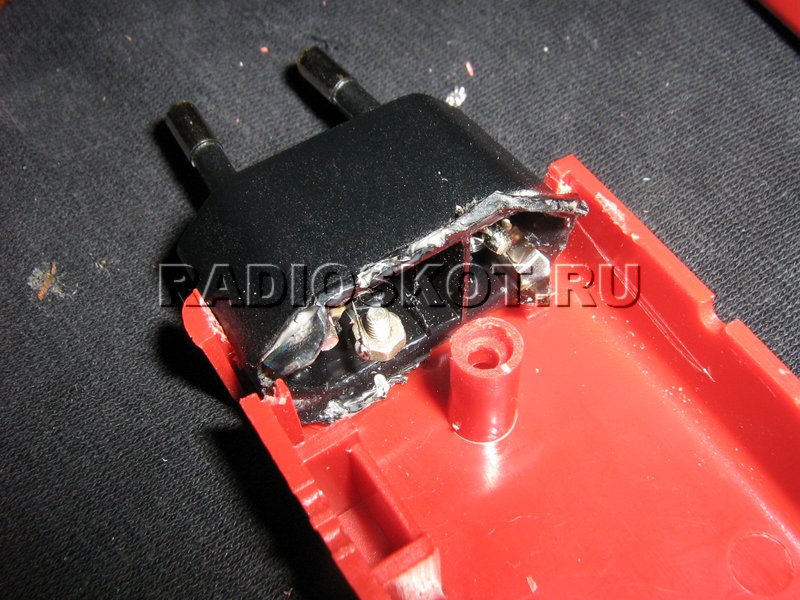

Родная вилка фонаря потерялась, поэтому пришлось делать новую, предварительно отпилив её от вышеуказанного зарядного устройства, из которого была извлечена платка.

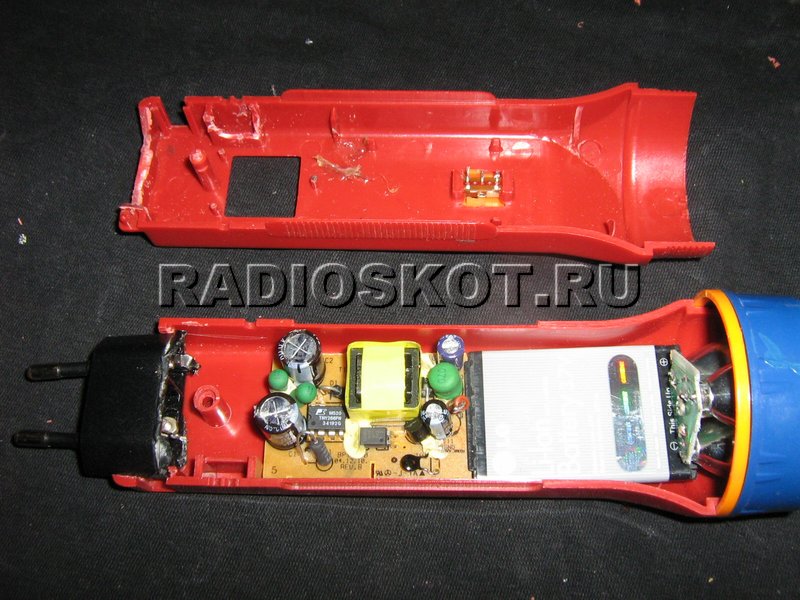

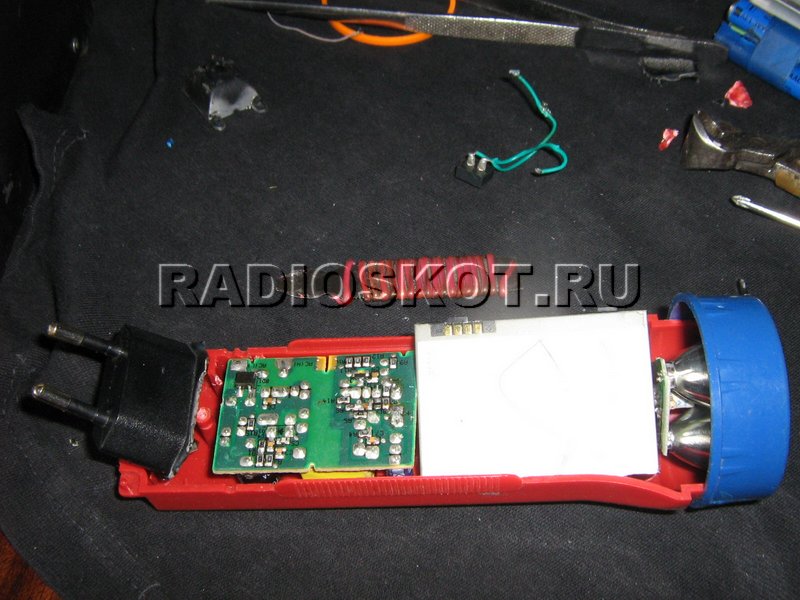

Как видите, в корпусе оказалось вполне достаточно места и для зарядного устройства, и для прочих компонентов светодиодного фонаря.

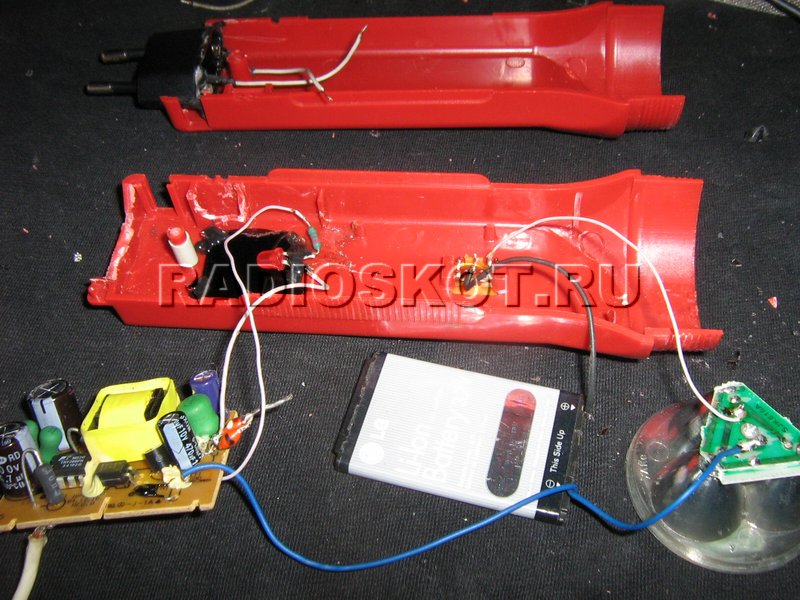

При монтаже учтите, что если аккумулятор напрямую припаять к зарядке, то в отключенном от сети состоянии будет небольшой саморазряд на несколько миллиампер. Выход простой — по плюсу поставить диод типа IN4001 или аналогичный на ток более 0,5А.

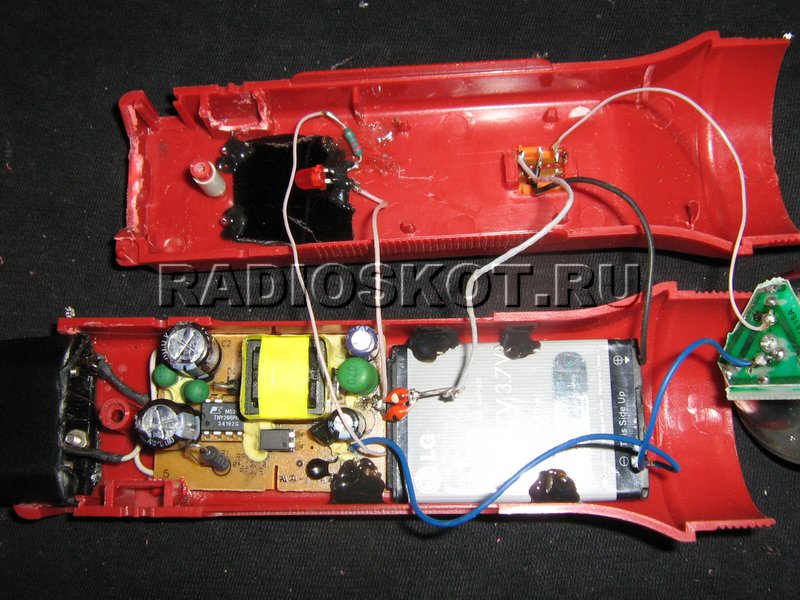

Теперь при включении фонарика тумблером, плюс аккумулятора поступает через резистор 20 Ом на светодиоды. А снова нажав на тумблер и перекинув плюс на аккумулятор — переводим фонарь в режим заряда от сети.
Несмотря на то, что в самом аккумуляторе установлен контроллер заряда — не рекомендую оставлять фонарик воткнутым в розетку дольше чем на 5 часов. Мало ли что…
Готовый светодиодный аккумуляторный фонарь получился очень симпатичным и удобным в эксплуатации. Светит вполне достаточно для большинства целей. Кому нужна сверх моща — смотрите на мощные светодиоды.
Здесь, на примере этой простой конструкции, я показал сам принцип переделки фонарей с использованием остатков от нерабочих мобильников, которых уверен, у вас накопилось немалое количество.
