Всем привет. Сегодня хочу предложить необычную конструкцию — акустическую велофару. Для того, чтобы ночью можно было ездить при свете и музыке, а главное, без всяких батареек и подзарядок, на которые мы только тратим средства. Мы знаем, что питание от велогенератора (динамо) используется для питания фары, но в данном случае он будет обеспечивать напряжением и усилитель. Тем более фара потребляет около 0,2А, а экономичная микросхема УНЧ в 2-4 раза меньше. В Интернете видел много различных схем подобных устройств, но эту придумал сам, и она оказалась очень экономичной и интересной. Схему и фото сборки смотрите ниже.
Принципиальная схема выпрямителя

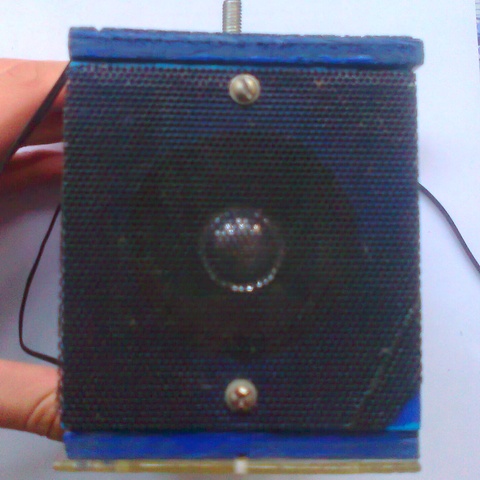

Здесь все просто. Нам надо к велосипеду на переднее колесо установить динамку, которая будет вырабатывать напряжение. Далее собираем саму LED велофару. В ней есть два светоотражателя спереди, которые взяты из китайского фанарика, динамик с правой стороны, два выключателя с левой стороны, и сзади крепления к велосипеду.

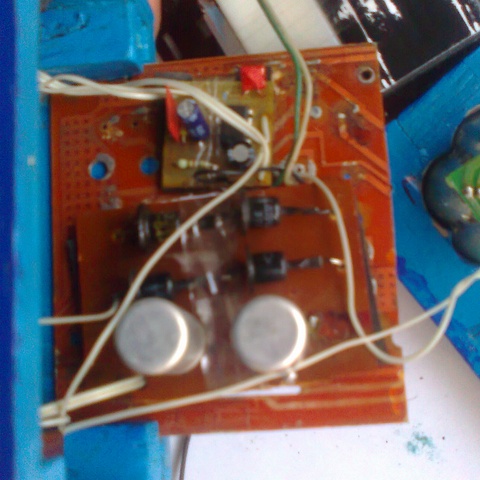

Итак, принцип работы такой: сначала от динамки напряжение выпрямляется через диоды, затем идет через 2 конденсатора по 1000 мкФ далее на выключатели, которые включают свет и динамик.
Входом усилителя служит штекер, как в наушниках. Усилитель построен на микросхеме TDA2822, подробнее о УНЧ читайте тут. Динамка соединена с фарой с помощью шнура на концах которых переходник папа-мама.
Сделано так потому, что вело-фару бывает снимаю, так гораздо удобнее. Внутри у меня стоит 4 батареи из фонариков и телефонов, они соединены параллельно — тогда их емкость немного увеличивается, а всего там 3,7 вольт.
И когда едешь даже с очень маленькой скоростью, то светодиоды НЕ мигают, а когда стать на месте — то велофара будет светить ещё минут 5-10, и освещать всю дорогу по бокам на 4 метра, а в длину все 10. Этого достаточно. Далее смотрите все фото проекта.
Эта фара для велосипеда получилась очень классная, я такой нигде не видел, поэтому и предлагаю сделать ее вам. Всем спасибо за внимание: Игорь.
