Самое важное преимущество фонарей на светодиодах — их высокая экономичность. При одинаковой светоотдаче по сравнению с обычными лампочками, LED элементы потребляют в несколько раз меньше энергии, что существенно повышает срок жизни батареи. И конечно светодиодам в отличии от лампочек накаливания не страшны встряска и удары — это очень актуально в походах. Конечно цена светодиодных фонарей по сравнению с обычными ламповыми выше, но они быстро окупаются за счет меньшего количества батареек, которые тоже стоят больших денег.
Впрочем об этих плюсах знают уже все, но вот внедрить светодиод в фонарь по силам не каждому. Допустим даже начинающий радиолюбитель справиться с такой задачей за вечер, а что делать миллионам других, кто паяльник держал в руках раз в жизни — когда перекладывал его из шкафа в тумбочку во время уборки?
Предлагаю простейший и красивый способ самостоятельной переделки абсолютно любого фонаря с лампой накаливания на светодиодный. Достаточно всего лишь двух деталей — ограничительного резистора на пару десятков Ом и самого светодиода.

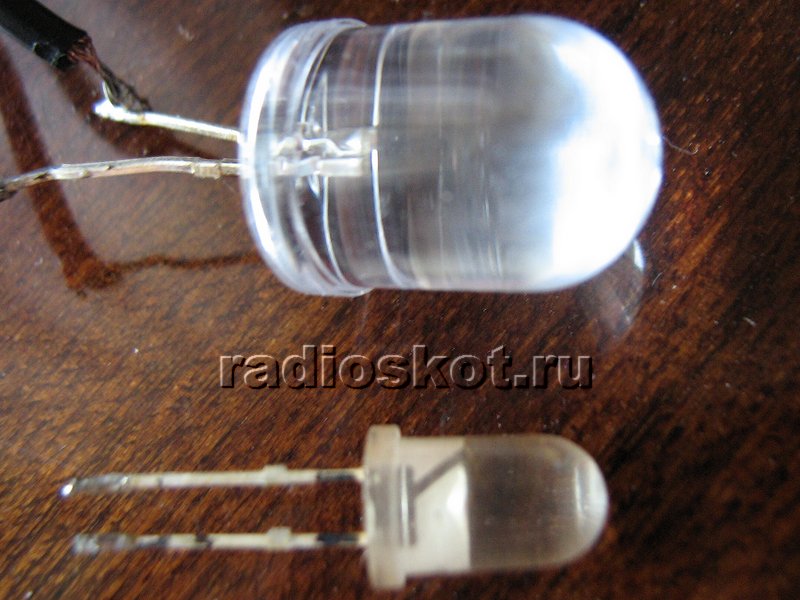

Обратите внимание — здесь используется не обычный LED прибор диаметром 5мм, а похожий по форме, но 10-ти миллиметровый светодиод. Цена его около 0,15уе, но светит он раз в 5 сильнее стандартного. Сопротивление резистора ограничения тока рассчитывается, исходя из тока светодиода, формула расчета: R(Ом)=U(В)/I(A), для тока 50 мА и падения напряжения 1В оно равно 20 Ом. В любом случае перед установкой резистора не мешает померять ток миллиамперметром. Для обычных сверхярких светодиодов 5мм ток должен быть 30мА, для указанных в статье — 50мА. Можно и больше, но следите чтоб LED прибор не перегрелся и не сгорел раньше положенного срока (50000 часов).

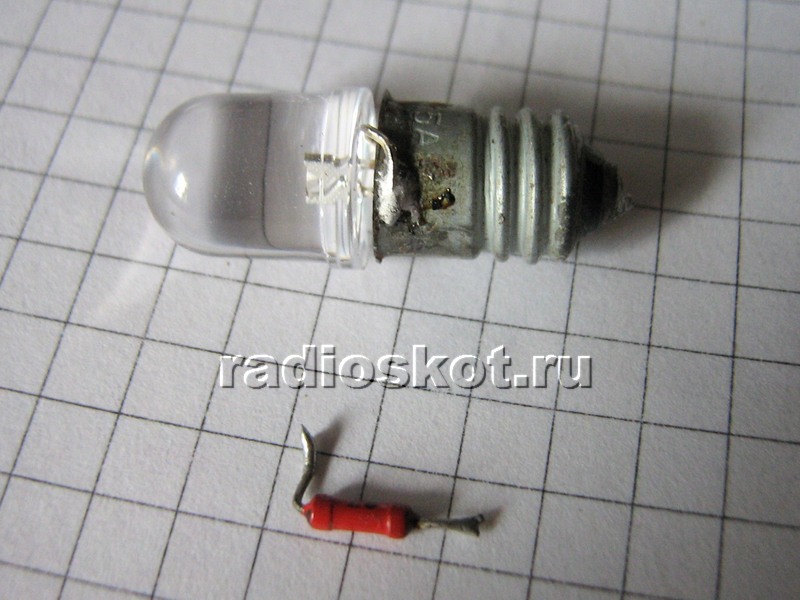

Лампочку накаливания аккуратно разбиваем и выкидываем остатки стекла оставляя сам металлический цоколь. К нему и будем припаивать светодиод.

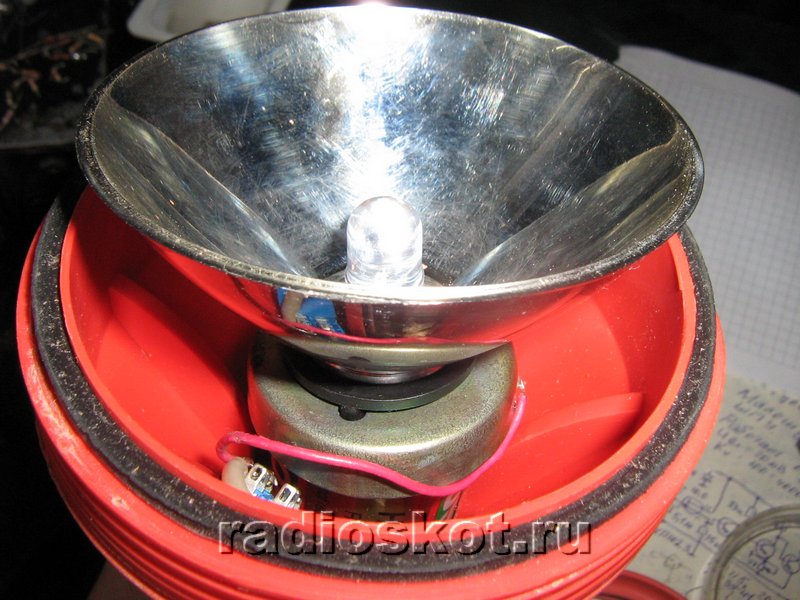

На резьбу паяем минус, а на центр — плюс светодиода.

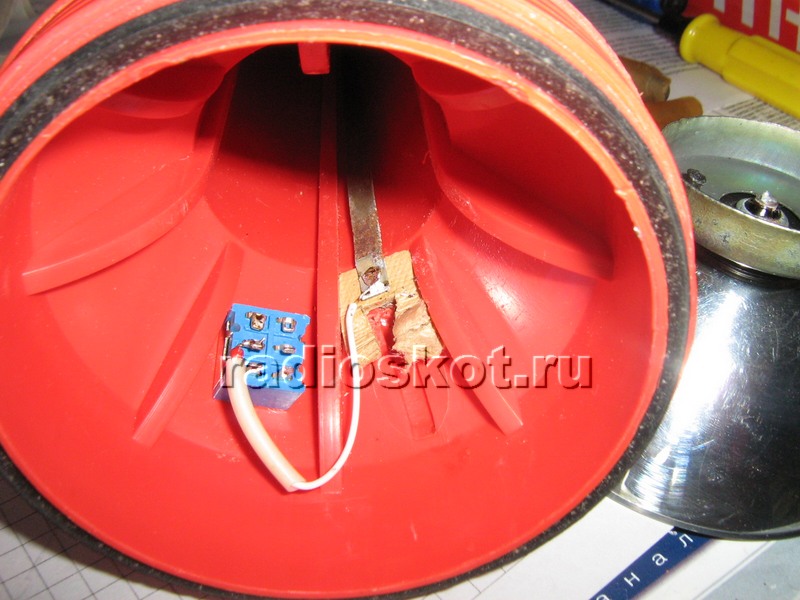

Родная кнопка фонаря не выдерживала никакой критики, поэтому просверлил корпус и вставил удобный тумблер.

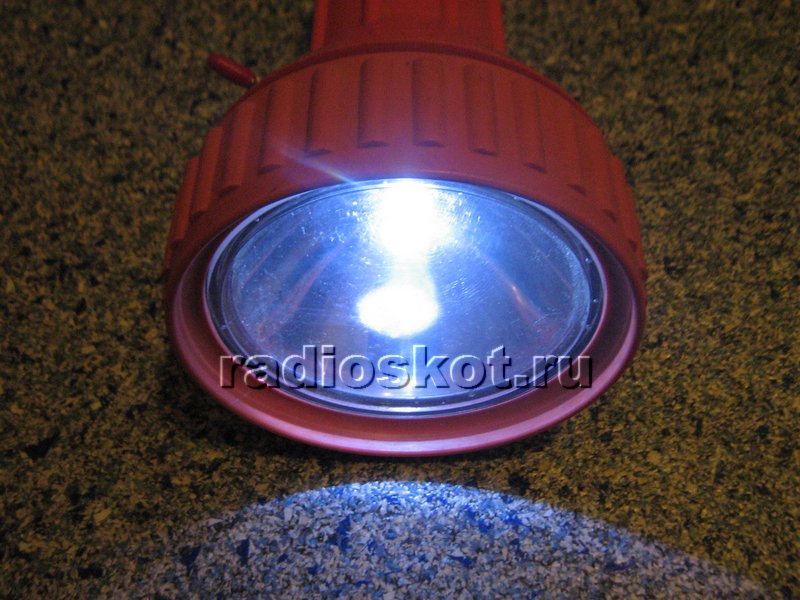

Испытания показали, что при сопротивлении резистора 24 Ома, ток около 45 мА. Можно было поднять и больше, но яркость получилась и так не хуже чем у лампы накаливания. Единственное отличие — слишком белый с синевой свет, но к этому быстро привыкаешь.
И для интереса представлю самый мощный светодиодный фонарь модели Olight SR90 LED. Световая мощность потока составляет 2200 люмен! Для сравнения — автомобильный ксенон даёт в среднем 3200 люмен. Несомненно в скором будущем появятся и светодиодные фары не уступающие ксеноновым. Фонарь является самым мощным светодиодным фонарем на сегодняшний день (05.2001) и позиционируется как поисковый фонарь, предназначенный для применения спецслужбами и спасателями. Характеристики самого мощного светодиодного фонаря. Сверх яркий светодиод Luminus SST-90 LED, 30W, срок эксплуатации 70000 часов.
В LED фонаре два режима яркости и стробоскоп.
-Максимальная яркость — 2200 Lumens / 80 мин.
-Низкая яркость — 700 Lumens / 9 часов.
-Режим стробоскопа – частота 10 герц.
-Дальность свечения — 1000 метров.
-Элементы питания (7.2v, 6.6A), Li-ion.
-Длина фонаря — 336 мм;
-Диамметер головной части – 100 мм.
-Вес фонаря — 1,5 кг с комплектом батарей.
-Цена составит порядка 800 у.е.
