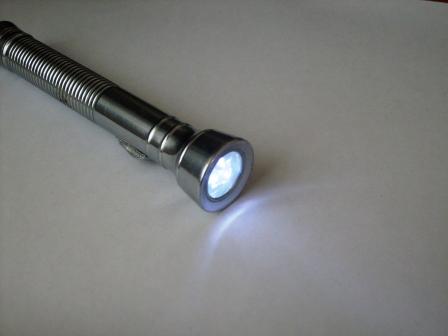

При создании светодиодных фонарей часто используют различные специализированные микросхемы преобразователи, но достать их бывает очень нелегко. Да и не нужно — так как для начинающих собрать такую схему не по силам. А вот в данной конструкции светодиодного фонарика используются всего 5 деталей и один пальчиковый аккумулятор типа АА — на 1,3В.
Принципиальная схема светодиодного фонарика приведена на рисунке ниже.

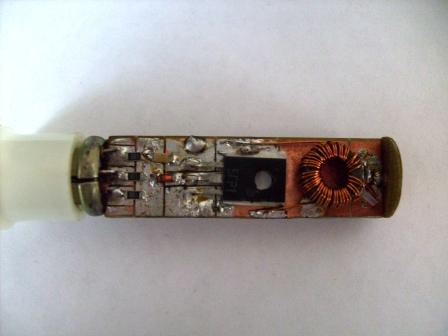

Самая ответственная часть фонарика — трансформатор преобразователя, намотан на ферритовом кольце К10х7х2. Намотка в два провода проводом ПЭВ-0,3. Начало обмоток на схеме обозначено точкой. Количество витков каждой обмотки по 25.
Выпрямительный диод желательно с малым падением напряжения, типа Шоттки. Можно его заменить на высокочастотный диод с допустимым током не менее 0,1А. Транзистор заменим на любой аналогичный или на n-p-n КТ815, КТ817, изменив полярность аккумулятора и диодов.

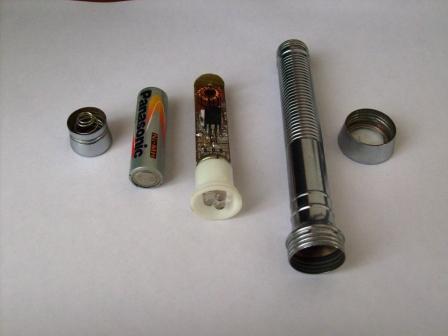

Отражатель, корпус со стеклом и светодиодами от китайского фонарика. Настройка работы преобразователя сводится к подбору резистора по току потребления от батареи около 0,1А. Напряжение на светодиодах будет 3,2В. Если преобразователь не запустился с первого включения — нужно поменять концы обмоток трансформатора. Для выравнивания яркости свечения, последовательно с каждым светодиодом включено сопротивление по 10 ом. На свеже заряженном аккумуляторе 2000 мА/Ч — светодиодный фонарик горит около 16 часов. Ток потребления до 80 мА.

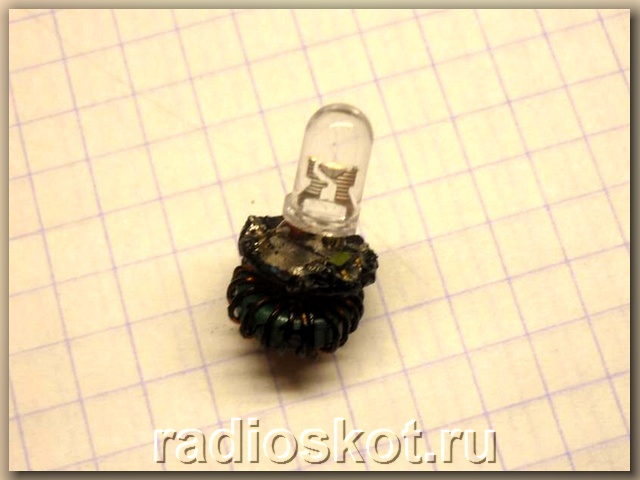

Можно в качестве транзистора использовать и распространённый КТ315, но в этом случае максимум подключается один светодиод. Ведь допустимый ток коллектора КТ315 всего 0,05А.
При подключении от блока питания, генератор может не запускаться. Подключив к батарейке — заводится без проблем. Материал прислал — Bor.
