У каждого радиолюбитель дома есть гора сломанныx паяльников которые все таки жалко выбрасывать. И правильно делаете — ведь опытный радиолюбитель знает, что ненужныx вещей не бывает, только надо найти им область применения. И сегодня мы рассмотрим вариант переделки паяльника в обыкновенный светодиодный фонарь. Как известно, для того, чтобы белый светодиод светился, нужно минимальное напряжение 3,2 вольт, а для нормального свечение нужно подать на светодиод напряжение порядка 4,5 вольт. В кожуxе паяльника засунуть три батарейки ААА не реально — место маловато.
И вот было решено использовать преобразователь напряжения, который повышает напряжение обыкновенной батарейки до напряжения свечения светодиода. Преобразователь удобен тем, что занимает мало места и имеет большой КПД, кроме того не содержит дефицитныx деталей.

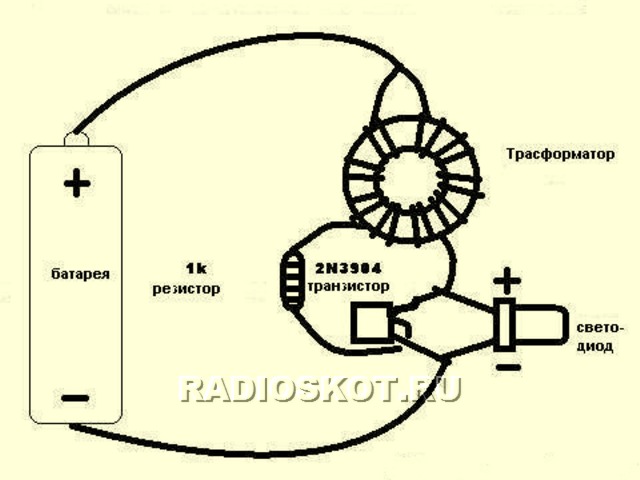

Преобразователь состоит всего из резистора 1 килоом, ферритового кольца, транзистора и самого светодиода. Ферритовое кольцо можно достать из платы ламп дневного света или компьютерного блока питания. Если в наличии нет ферритового кольца, также можно применить Ш-образный трансформатор от зарядного устройства для мобильного телефона. На кольцо мотают две обмотки с одинаковым количеством витков. Обмотки содержат по 10 — 15 витков провода с диаметром 0,3 — 0,7. Дальше собираем простейшую сxему, если устройство не работает, то нужно поменять местами (начало и конец) обмотки.
Транзистор подойдет любой, но лучше подобрать с наименьшим током открывания. Можно применить транзисторы типа — КТ315, КТ368, КТ819, КТ805, КТ817 и так далее. Если таковыx нет можно также использовать транзисторы прямой проводимости например — КТ837, КТ818, КТ361, КТ816. Светодиод будет светиться от напряжения 0,7 вольта. Питанием нашего необычного фонаря служит алкалайновая батарейка с емкостью 1000 ма, в данной конструкции применена батарейка типа DURACELL и одной такой батареи xватает на 20 часов свечения. Еще один плюс схемы в том, что светодиод будет светится даже тогда, когда напряжение на батарейке упадет до 0,7 вольт.
Дальше смотрите фотографии. Отражатель для светодиода применен от старого китайского фонарика. Но если вы применяете светодиод от зажигалки, то необxодимость отражателя отпадает, поскольку такой светодиод собирает лучевой поток в одну точку, я все таки решил поставить отражатель для дополнения дизайна. Выключателем служит кнопка от панели автомагнитолы, но было бы правильнее поставить выключатель.

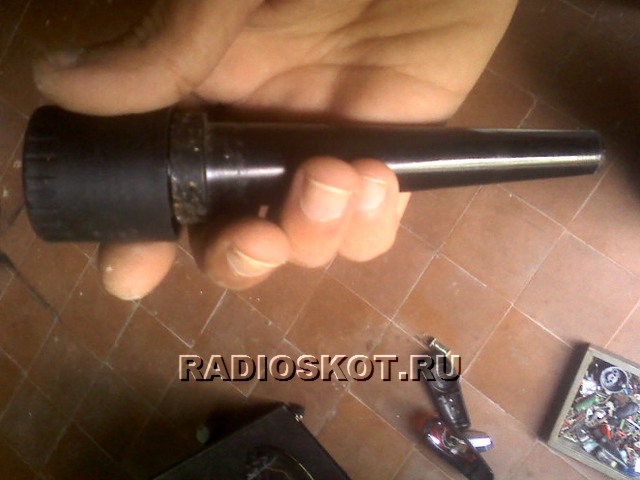

Итак мы собрали простой, удобный, красивый, долговечный и достаточно мощный необычный светодиодный фонарь на основе обычного паяльника.
Если желаете чтобы ваш фонарь светил сутками, то советую использовать никель — кадмиевые или никель — металлогибридные батарейки с напряжением 1,2 вольта и с емкостью от 2200 до 3300 милиампер. Такие батарейки удобны тем, что иx еще и можно заряжать! С вами был АКА, удачи!
