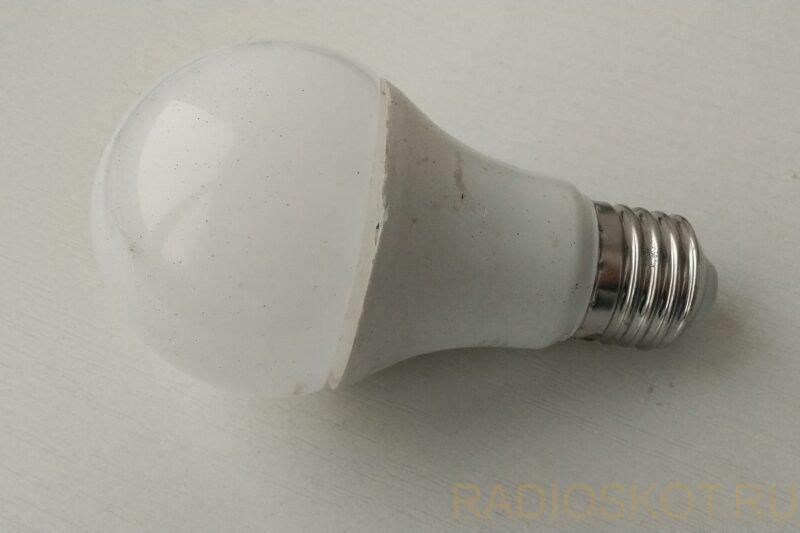

У знакомых электриков из ЖЭКа скопилось сотни стандартных светодиодных ламп с цоколем Е27, заменяных по подъездам. Попросили починить. Хотя и до этого приходилось восстанавливать много разных видов лампочек: от разных производителей, с разными драйверами и конструкциями, но этот ремонт здорово пополнил копилку знаний и навыков, которыми теперь делюсь с вами, уважаемыми читателями сайта Радиосхемы.
Вся работа по ремонту заняла несколько дней, в течение которых окончательно сформировался алгоритм их восстановления.
Надо ли чинить диодную лампу
Прежде всего надо подумать, а стоит ли пытаться починить светодиодную лампу. Если сгорел какой-то радиоэлемент в драйвере, который к тому же упрятан внутри цоколя, то есть до него ещё надо как-то добраться, расковыряв силикон на креплении круглого радиатора со светодиодами — тогда овчинка не стоит выделки, можно потратить немало времени, деталей, и в результате она всё равно не запустится. А заработает — так охлаждение ухудшится, ведь диск со светодиодами должен плотно прилегать к радиатору внутри, чего после ковыряния силикона уже не происходит.
Вы спросите: почему сразу драйвер, ведь скорее всего просто сгорел один из светодиодов, как оно и бывает в большинстве случаев? Да, для замены светодиода лезть в преобразователь не требуется, вот только долго такая лампа не прослужит. Объясню почему: в диодной лампе находится, условно говоря, 5 светодиодов. Спустя пару лет она перестала светить так как в этой цепочке сгорел один из них. Сгорел потому что при работе идёт медленная деградация кристалла, и при достижении износа в 100% светодиод перегорает.
Проблема в том, что за этот срок и остальные 9 светодиодов успели заметно деградировать. Кто-то на 70%, кто-то на 90%. И если мы снова отправим их в работу, то не пройдёт и месяца как ещё один из них подойдёт к своему жизненному финалу (в 100% износа). Тем более нагрузка на них возросла, с учётом того, что передаваемое драйвером мощность поглощается уже не пятью, а четырьмя потребителями. Выходит износ уже +25% к скорости. Другое дело, когда заметно снизить ток через светодиоды, следовательно, передаваемую им от сети мощность. Тогда их ресурс значительно растянется.
- LED1 — износ 89%
- LED2 — износ 74%
- LED3 — износ 100% (сгорел)
- LED4 — износ 68%
- LED5 — износ 82%
Физика светоизлучающих диодов так устроена, что уменьшение подаваемой на них мощности процентов на 10-20 не приводит к заметному падению яркости, в тоже время процесс разрушения кристалла сильно замедляется. Поэтому мало просто убрать нерабочий светодиод или даже заменить его на похожий нужно ещё и уменьшить подаваемый на цепочку светодиодов ток.
Как разобрать светодиодной лампу
ОК, давайте разберём LED лампу и посмотрим, наконец, как там что устроено.
Необходимые для ремонта инструменты:
- Нож технический
- Молоток
- Длинногубцы
- Паяльник с припоем
- Кусок провода
Разборку можно делать ножом и молотком, приставив нож к стыку между пластиковой колбой и корпусом, и аккуратно постукивая по ножу молотком, плавно перемещаясь по кругу. Не бойтесь разбить колбу — это же не стекло, пластмасса гораздо более устойчива к деформациям.
После того как плафон стал отходить от корпуса на каком-то участке, просто отломаем его вручную. Делать эту операцию нужно в защитных перчатках, чтоб не порезать ладони, если она случайно сломается в руках.
Как определить неисправный светодиод
Тут есть несколько вариантов: можно поочерёдно подавать на них напряжение с блока питания через токоограничительный резистор (напряжение 10-20 В). Можно включить лампу в 220 В через вот такой удобный патрон-переходник и внимательно осмотреть светодиоды.
Те, что живые, будут слегка светиться благодаря небольшому току утечки (явление наблюдается не во всех лампах).
Мёртвый светодиод также можно выявить внимательно осмотрев все кристаллы на предмет помутнений, чёрных точек и других отличающихся от собратьев признаков.
После замкнуть его проводком от макетной платы, с удобными штырьками на концах (вместе с паяльником на фото ниже), и убедиться, что остальные LED элементы исправны.
Обнаружив виновника торжества просто выламываем его плоскогубцами или пинцетом.
Зачистив то место заливаем припоем, чтоб восстановить протекание тока в цепи диодов.
Лампа засветилась и вроде бы ремонт окончен, но не спешите приклеивать назад колбу. Надо теперь снизить ток.
За его величину отвечает микросхема драйвера, точнее 2 резистора, задающих режим её работы. Это низкоомные резисторы примерно на 3-7 Ом (в разных драйверах по-своему), но установлены они практически во все преобразователи питания.
Точно так же как мы выломали неисправный LED элемент, нужно убрать один из двух резисторов тех.
Конечно сделать это нужно очень аккуратно, чтобы за компанию не выломать какую-нибудь ещё радиодеталь с платы, и желательно убирать тот резистор что меньше номиналом — так больше снизится ток.
Схема БП светодиодной лампы
Вот схема типового драйвера светодиодной лампы, по ней более понятно кто за что отвечает.
На тестовой лампе уменьшение тока получилось со 130 до 90 миллиампер. Конечно при некотором падении яркости лампы. Возможно для жилой комнаты или кухни она уже не пойдёт, но для туалета, коридора или лестничный клетки — в самый раз.
По словам электриков, многие из таких отремонтированных лампочек работают уже месяцами в подъездах домов.
Как видите, работы тут на несколько минут, и дело даже не в попытке сэкономить 100 рублей, а в том, что не всегда новая лампа такой же модели, мощности, цвета есть под рукой. Да и в магазине может не оказаться похожей, особенно если она стояла в люстре на пять-шесть штук и не хочется вносить в эту композицию диссонанс другой моделью.
Желательно только после ремонта посадить колбу не на термоклей, ведь он ещё и размягчится может из-за нагрева светодиодов, а просто приклеить скотчем, чтоб было сразу видно что она уже ремонтировалась.
Что делать с полностью сгоревшими LED лампами
Ну уж точно не выпаивать светодиоды. Во-первых, они уже сильно изношены, а во-вторых, стоят LED на радиаторе, забирающем тепло паяльника, так что эта процедура просто доконает светодиоды. Вот драйвер (при его исправности) смело можно пустить на запчасти.
Из корпуса лампы с цоколем Е27 делаем переходник в патрон на гнездо 220 В, можно встроить туда какой-нибудь фонарик аккумуляторный или пустить на новогодние украшения. В общем включите фантазию и действуйте!
