В имеющейся установке аварийного питания имеется выход на 40 В, и вполне логичным было-бы решение подключить к нему 36-вольтовую лампу — но не тут-то было. Оказывается в продаже LED лампы и светильники на невысокое постоянное напряжение довольно редки, да и ассортимент не впечатляет — желательно не типовую «грушу» с цоколем Е27, которую можно по забывчивости и в 220 ввернуть, а специальный готовый низковольтный светильник.
Ну раз нет готового решения — будем решать сами. За основу пойдет самый дешевый линейный источник света LED полосами внутри. Свет приятный 4000К, корпус достаточно прочный, цена копеечная (350 руб).

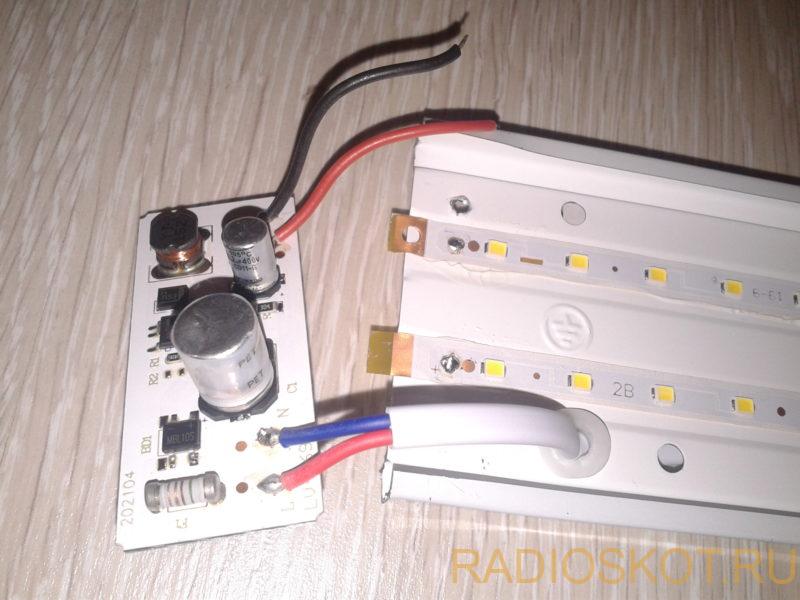

Внутри стоит плата LED драйвера 220AC/110DC, формирующего напряжение примерно 110 вольт и ток 0,15 ампер. Последняя цифра очень важна — именно от неё будем отталкиваться при адаптации тех светодиодов под низкое напряжение.

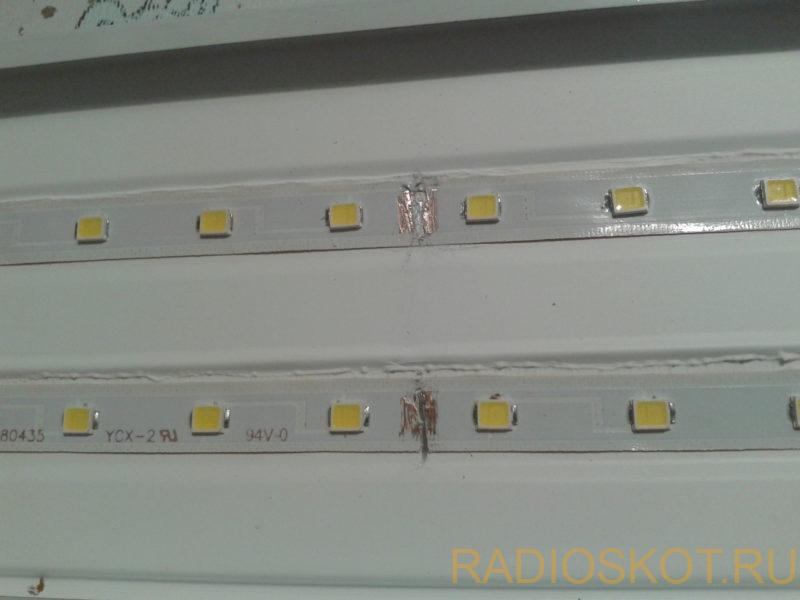

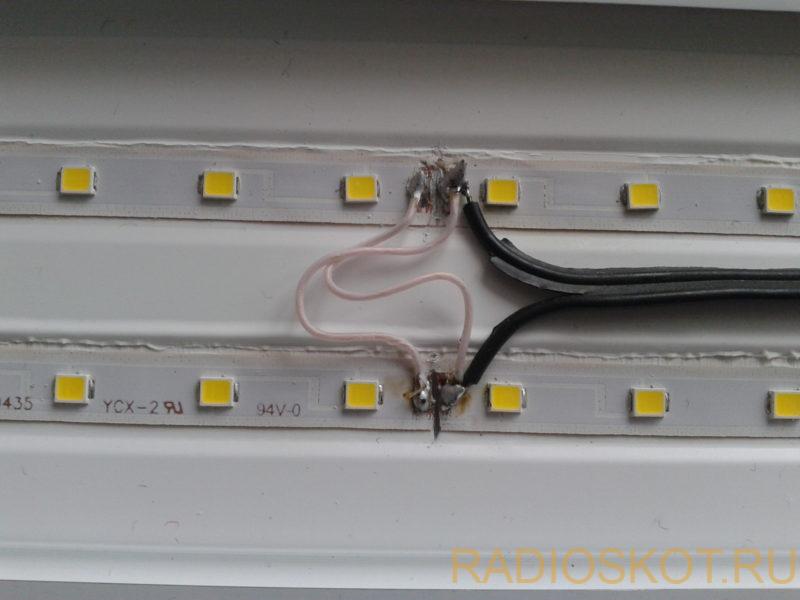

Проведя замеры можно этот инвертор выпаять и отправить в радиолюбительские закрома. Далее перейдём к расчётам: всего внутри 72 светодиода спаянные в 2 полосы, то есть 36 элементов. На каждый чуть более 3-х вольт (3х36 = 108 В). В данном случае надо адаптировать их под 40 В, значит перерезаем соединение так, чтоб вышло 3х12 = 36 В. Остаток напряжения (40-36 = 4 В) погасим резистором.
Почему именно резистор? Много причин:
- он дешевле любого LED драйвера
- он надежнее полупроводников в инверторе
- он при снижении питания тоже плавно снижает ток
Допустим напряжение упало с 40 до 38 вольт (тут в основе источника литиевые аккумуляторы). Тогда и ток, по закону Ома, упадёт на нагрузке раза в 2, снизив конечно яркость, но растянув время до полной разрядки батарей. Согласитесь — очень удобно.

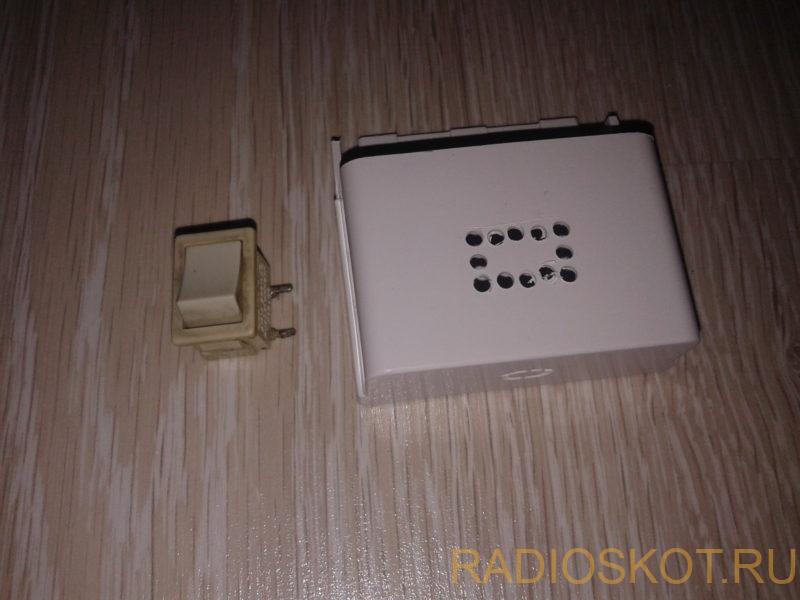

Хорошо, с цифрами разобрались, пришло время напильника. Размечаем и высверливаем место под прямоугольный тумблер — будет не лишним.
Устанавливаем сам резистор на 10 Ом 1 Вт, с которым ток светодиодов вышел 0,3 А. Это на все 3 линии, значит на каждый элемент пойдет 0,1 ампер. Это меньше имевшихся 0,15 А, яркость несколько снизится, но зато исчезнет нагрев и ресурс работы LED элементов вырастет в несколько раз. Всегда старайтесь снижать значение тока ниже паспортного — светодиоды будут вам благодарны.

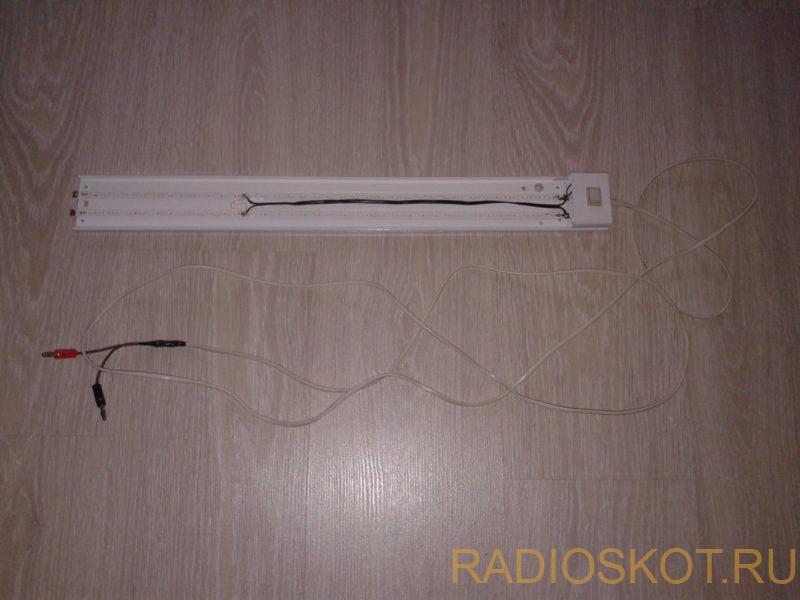

Ну вот и всё, переделка выполнена. Осталось включить (вначале в регулируемый БП, на всякий случай) светильник и испытать его в работе.

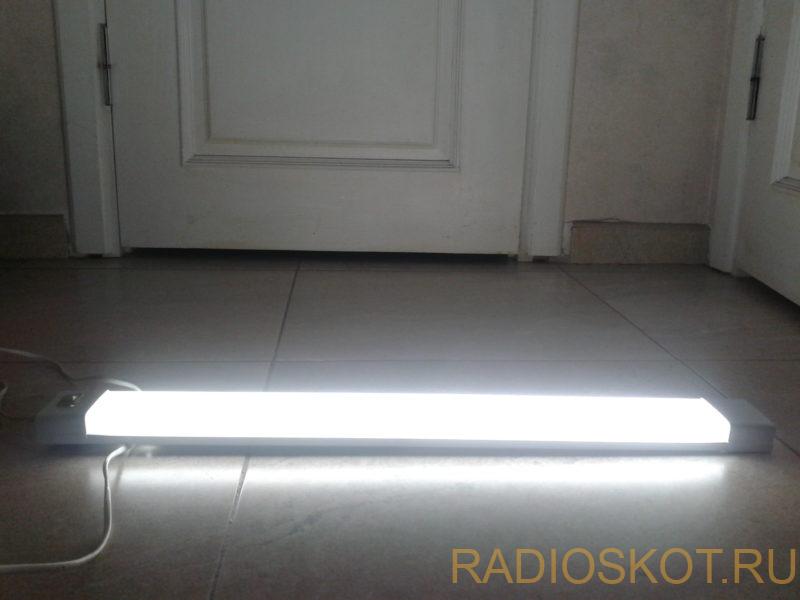

Светит практически неотличимо по яркости от прежнего, тумблер очень удобно позволяет управлять лампой не бегая к бесперебойнику, а стоимость переделки вышла даже плюсовая: потратив 1 резистор удалось заполучить целый преобразователь. Всем удачи!
