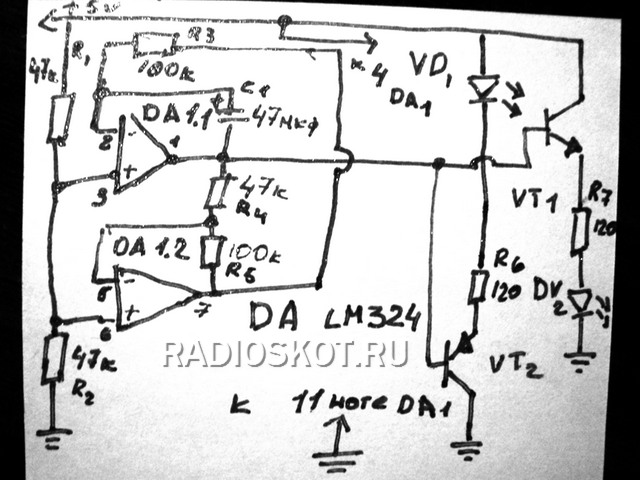

Недавно собрал такое вот устройство переключения светодиодов, на легко доступной элементной базе. Данная схема выполняет функции простейшего мультивибратора с нагрузкой на светодиоды, но с разницей в том, что зажигает их плавно. То есть как бы один цвет плавно переливается в другой. Схема выполнена на буржуйской микросхеме lm324, которая содержит в себе 4 операционных усилителя. Однако для схемы нам хватит и двух. Естественно для более сложного и прикольного эффекта можно попробовать и со всеми 4-мя элементами.
При исправных деталях, схема плавного переключения светодиодов работает сразу после включения. Настройка по желанию осуществляется подбором резистора R3 и конденсатора (определяет время периода затухания/зажигания), а так же установкой тока светодиода. Разводка печатной платы прилагается на рисунке ниже.

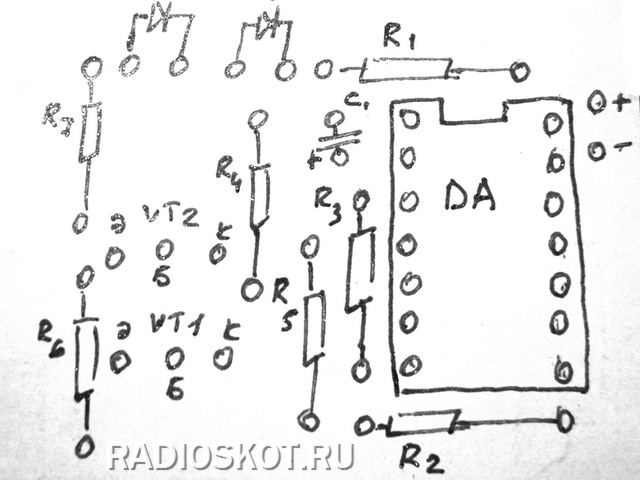

А так-же расположение деталей переключателя:

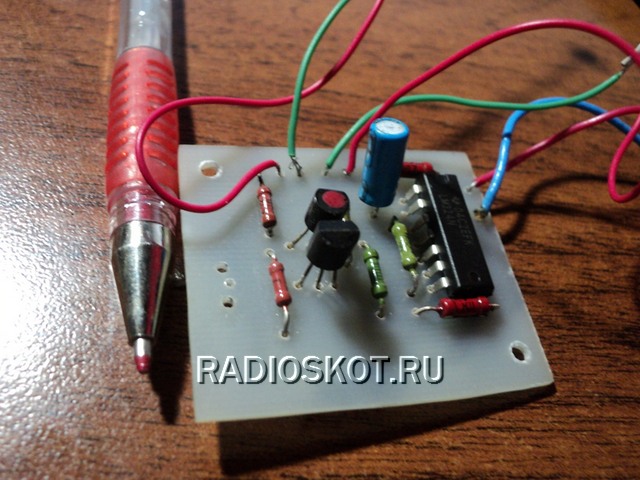

И наконец, сама собранная на плате схема:
Питание устройства – 5 вольт, но я ставил 6В (две 3-х вольтовые батарейки). Вместо постоянного резистора R3 можно поставит переменный или подстроечный.
Место применения схемы? – Кому как. Я собираюсь сделать из этого ночник, вплести светодиоды (использую сверхяркие) в цветок из бисера – будет красота не описуемая: с переливом из красного в зеленый! Сам цветок еще не готов, да и видео не скинуть. А так бы засветил на ваш суд. Удачи в повторении девайса.
