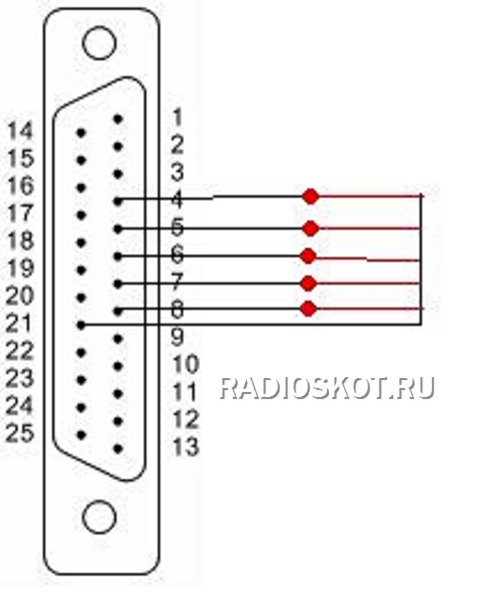

В интернете давно есть идея, как подключать светодиоды к LPT порту компьютера. Так как эффект действительно получается прикольным — решил эту конструкцию повторить. Для этих дел нам понадобятся светодиоды — 12 шт, правда у меня всего пять, ведь количество не имеет значения. В схеме используются не очень мощные светодиоды на 3-5 вольт — я поставил на 3 вольта. Схема подключения светодиодов к порту компьютера:
Провод подключения к LPT выходу любой длины, смотря на каком расстоянии от компьютера вы хотите установить светодиодный эффект.
Итак, все катоды диода соединяем параллельно, к анодам паяем провода и один провод к катоду — все показано на упрощённой схеме.
Сопротивление резисторов подбираем исходя из желаемой яркости и максимально допустимого тока светодиодов. Напрямую подключать LED элементы к порту нельзя!
Далее скачиваем и устанавливаем программу WndLpt, которая позволяет управлять светодиодами в разных режимах.
Данная программа бесплатная. После запуска программы и настройки на желаемый эффект — смотрим на получившееся шоу. А тут вы можете скачать и посмотреть небольшое видео работы устройства. Автор — Жека.
