Всем привет, я продолжаю тему изготовления самодельных диодных ламп. На просторах интернета есть много схем для запитки светодиодов, реже это специализированные драйвера на микросхеме, но в большинстве случаев — это схема с гасящим конденсатором. Не так много прошло времени с той поры, когда я начал ставить транзисторный стабилизатор после диодного моста — простой стабилитрон меня не устраивал. Вот собственно и схема, по который мы будем собирать нашу очередную LED лампу.
Схема электрическая
Сильно ничего не изменилось, резистором R1 подбираем ток, который будет течь через светодиоды, стабилитроном подбираем напряжение стабилизации, у меня не было подходящего стабилитрона, потому стоит цепочка из трёх стабилитронов.
Транзистор можно брать маломощный, например у меня стоит КТ815 и он со своей задачей справляется на ура. Насчет нагрева: сам по себе без радиатора имеет небольшой нагрев где-то до 60 градусов, но для уверенности прикрепил небольшой радиатор для отвода тепла.
Начнем сборку, а для того чтоб собирать — надо иметь из чего. Пишем список радиокомпонентов и отправляемся к радиомагазину, или как в моем случае, просто пойти наковырять детали со старых плат.
Нам понадобится для проекта
- 1шт. VT=КТ815
- 1шт. C1=1uf 250V
- 1шт. C2=220uf
- 1шт. R1=1k
- 1шт. R2=1mO
- 1шт. R3=100R
- 1шт. VD1=25V
- 4шт. VDS=1N007
- 7шт. HL=SMD5050

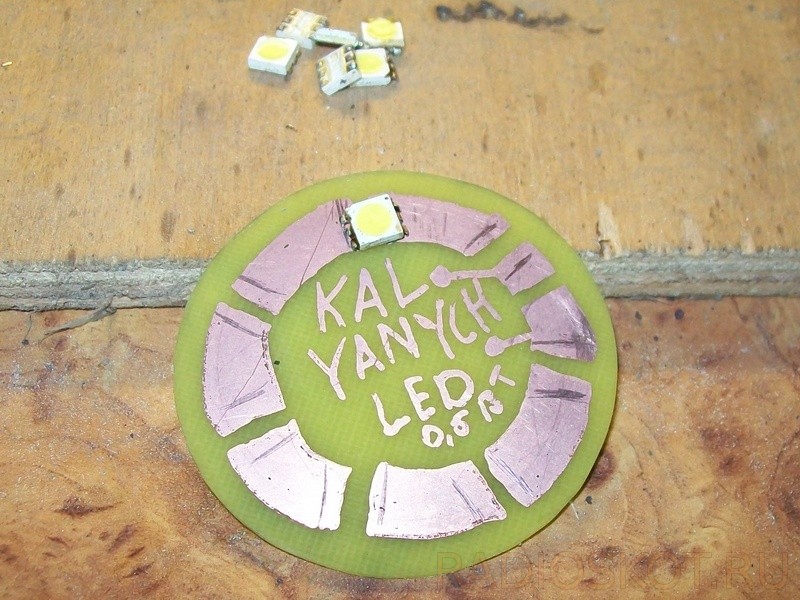

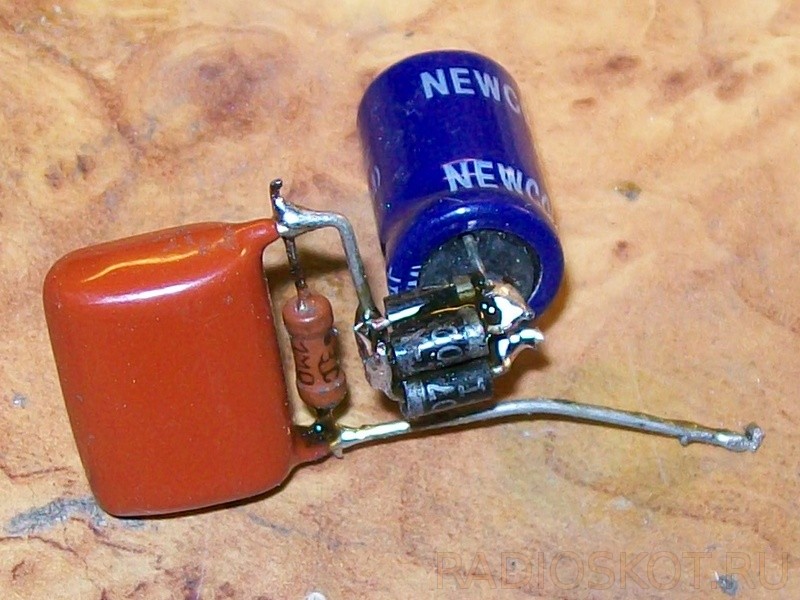

Припаиваем светодиоды на плату, потом спаиваем резистор с конденсатором таким образом. Диодный мост тоже попал под руку подходящий, и получилось что-то такое для экономии места, но остальных узлов это не касается — места в патроне полно.
Вот и спаял как попало, главное что работает:-)

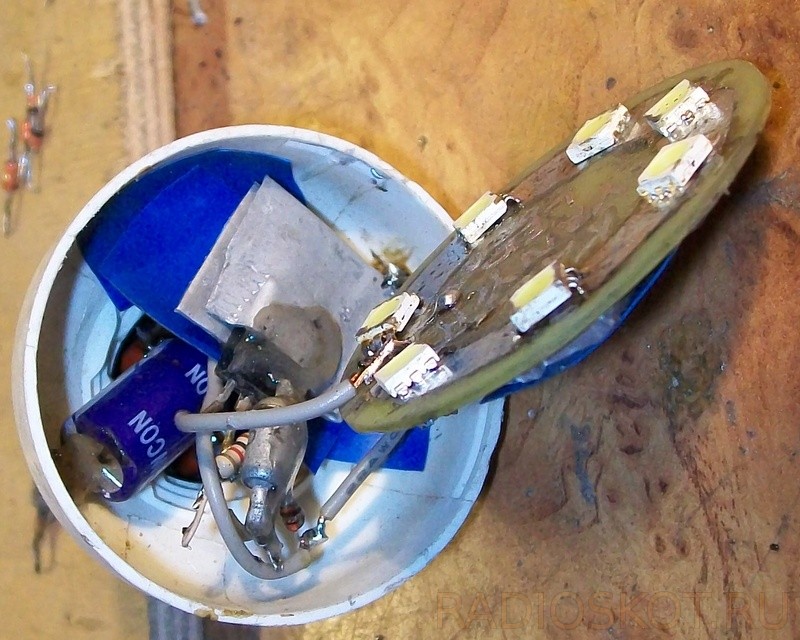

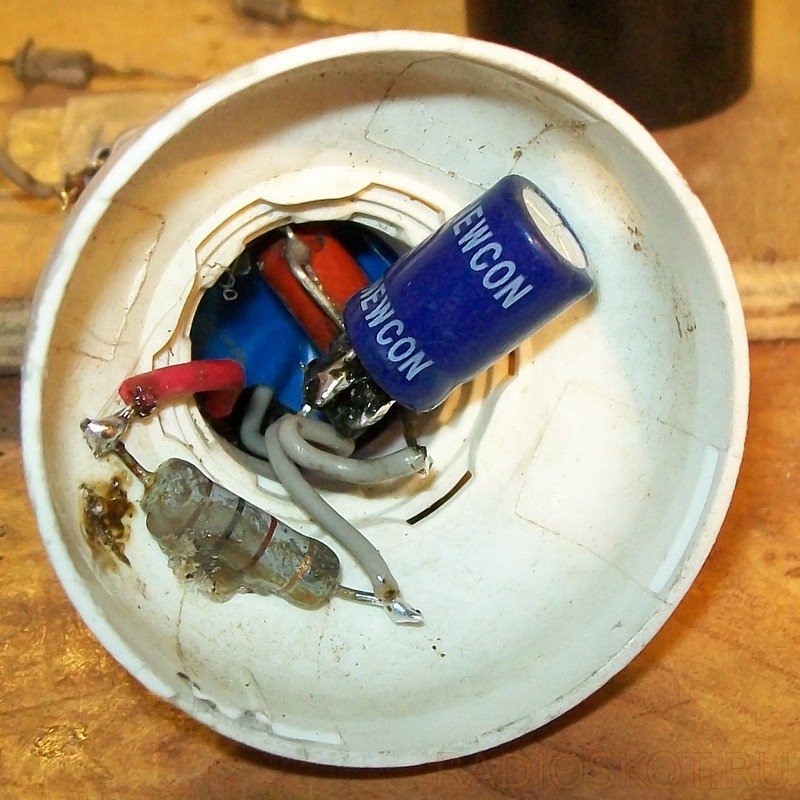

Далее впихиваем в патрон бывшей энергосберегающей лампочки наши потроха.
Резистор R3 лучше брать на 1 Вт — тогда нагрев не ощущается. Фиксируем все это дело термоклем или другим клеем, плату со светодиодами не забываем отмыть от флюса, придаем нашей LED лампе презентабельный вид и можно уже отправлять её на постоянное место работы — у меня это в прихожу.
В общем всем спасибо за внимание, с вами били Kalyanych.
