Есть ли смысл чинить светодиодную лампу или пойти купить новую? А если их сразу 4 штуки? Тогда конечно стоит попробовать — в случае успеха экономия будет уже заметная. Правда кто-то скажет что нужно время, приборы, детали… Вот и нет — одним лишь паяльником за пол часа удалось отремонтировать почти все!
В общем накопилось несколько 10-ваттных LED ламп, которые сгорели аккурат после гарантийного срока 12 месяцев (они там на заводе тесты что-ли делали на закладывание срока службы?).
Выделив немного времени, как истинный радиолюбитель приступил к ремонту. Вначале проведем вскрытие, стараясь не порезать пальцы плафоном и не повредить плату с деталями. В месте стыка пластиковой колбы и пластмассового корпуса лампы ставим нож и слегка бьём по нему молотком пару раз. Прокручиваем лампу и повторяем — всего 5-10 мест. После этого как-бы отламываем колбу, держа её через тряпку (чтоб не порезать ладонь если расколется). Все лампы благополучно «раскрылись».

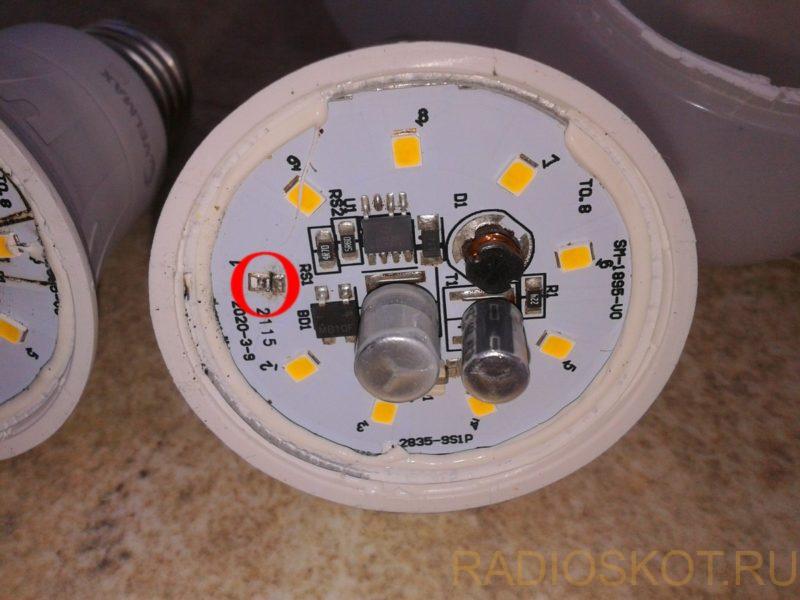

Теперь внимательно осматриваем детали преобразователя, а главное, сами кристаллы светодиодов. Увидев точку черную или потемнение всего диода, отмечаем его как кандидата на удаление.
Если есть БП — можно подать на него вольт 10-20 через токоограничение (просто резистор на пару килоом) и проверить работу. Но в данном случае не было возможности использовать приборы, поэтому сразу отверткой отковыряем потенциальных виновников и зальём те места припоем.

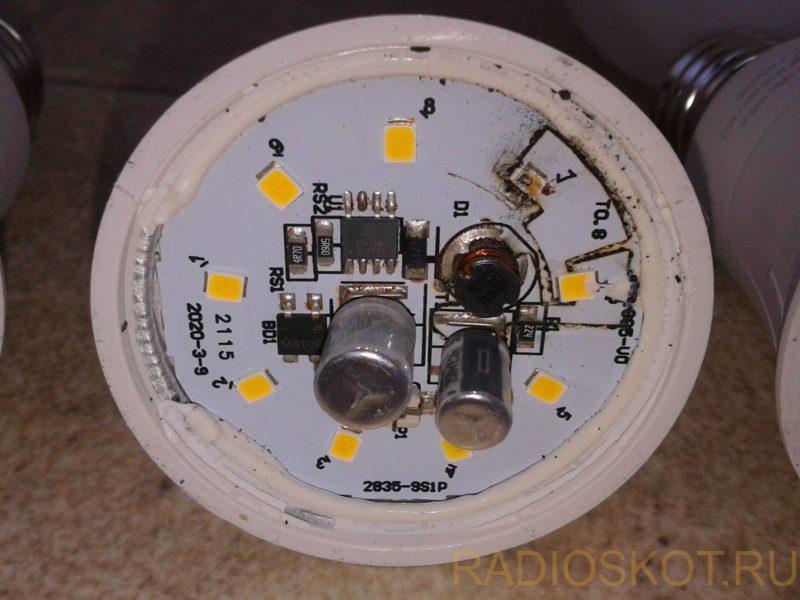

В трёх лампах так и было, а на четвертой повреждения оказались масштабнее, даже у дросселя что-то прогорело…
Спустя 15 минут с паянием было закончено и пришло время испытаний. Включать лампочки в розетку 220 В удобно через вот такой патрон с проводом, кнопкой и вилкой. Чтоб не лазить каждый раз к светильнику.

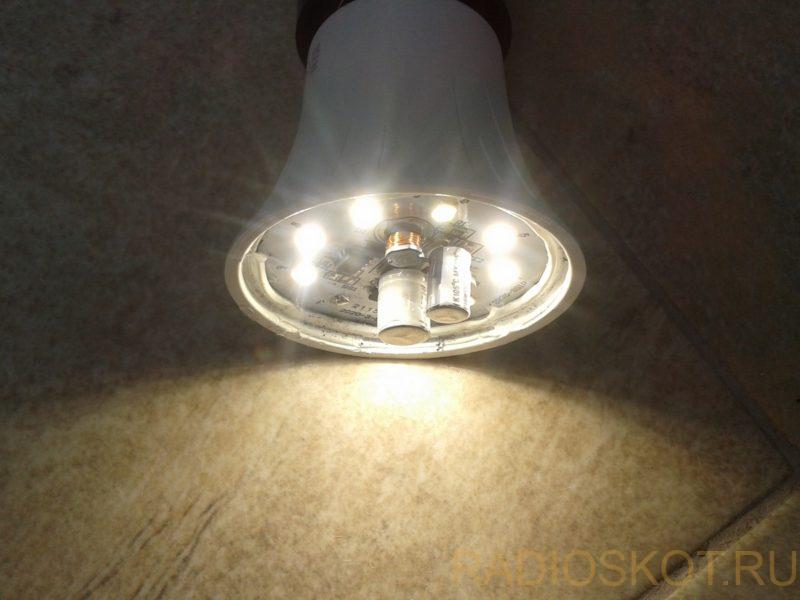

Три лампы исправно засветились, а четвертая, поискрив напоследок пару секунд, отправилась в Вальгаллу. Ну да по ней было видно что не жилец…
Хорошо, лампы светят. Но учтите, что ресурс кристаллов итак уже наполовину вышел, а теперь подаваемая на оставшиеся диоды мощность ещё вырастет, и если оставить всё как есть, её хватит максимум на месяц (по опыту). Дальше сгорит следующий светодиод и так далее.

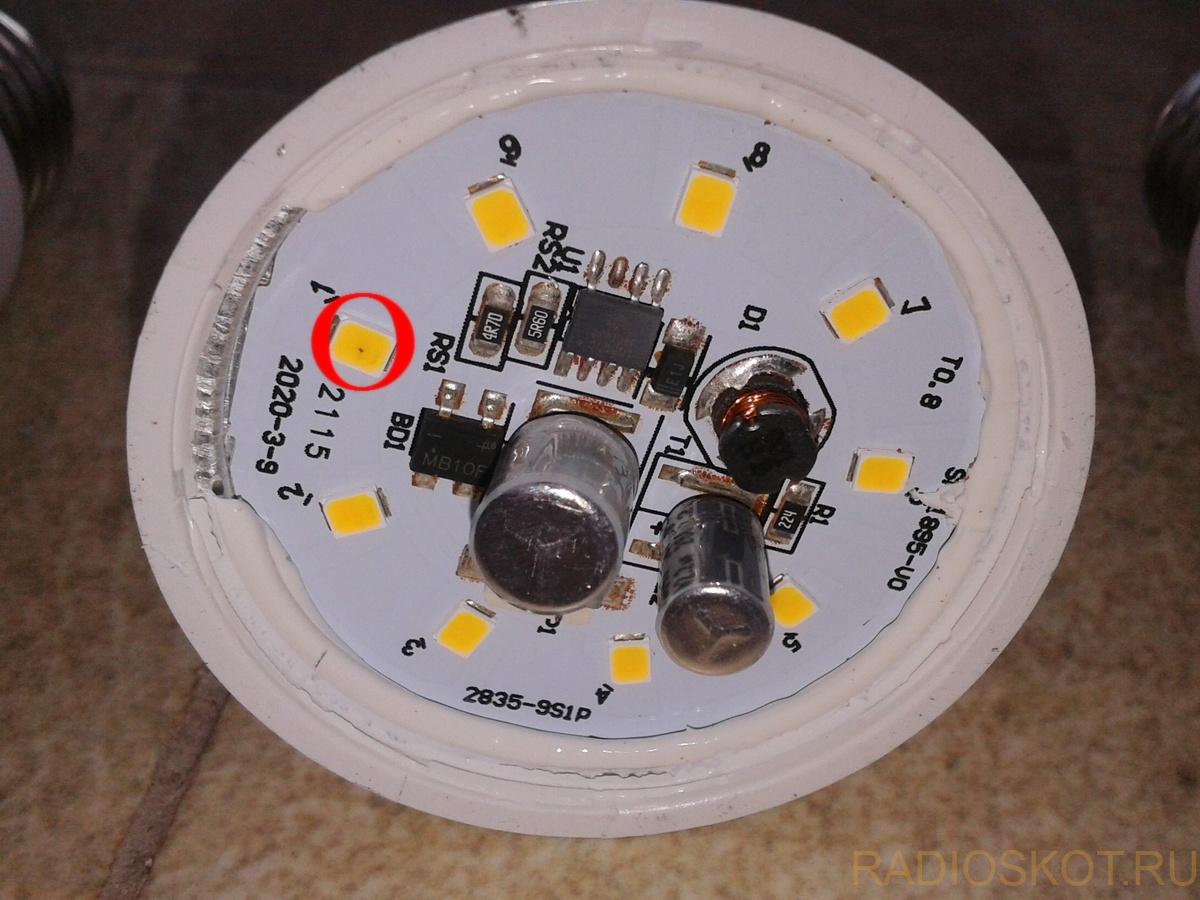

Чтоб LED лампа проработала ещё долгое время, надо уменьшить её мощность — подаваемый на диоды ток. В данном случае (и во многих других моделях LED ламп) за него отвечает 2 резистора возле чипа U1 (RS1 и RS2) — 4R7 и 5R6. Они впаяны параллельно. Чем выше сопротивление общее — тем меньше ток.
С обоими резисторами там 80 мА идёт на диоды, а если убрать один из них — будет всего 40 мА.
Это большой плюс к ресурсу при незначительном снижении яркости (станет 5 Вт вместо 10).
По хорошему, надо было ещё на заводе давать более щадящий режим лампам, но этот вопрос оставим на совести у китайцев…
Итак, без лишнего шума и пыли, имея под рукой только паяльник, удалось починить почти все лампы, заодно уменьшив их перегрев и износ. Как видите, такой ремонт по силам даже школьнику (конечно знакомому с техникой электро-безопасности). Всем удачи!
