Всем привет! Сегодня хочу рассказать Вам о том, как сделал LED-лампу в светильник на натяжной потолок. Недавно сделал ремонт в кухне и решил подсветить потолок LED-лентой, плюс установил два светильника. Захотелось в них поставить тоже светодиодные лампы, но так как в продаже не нашёл на свой вкус, решил сделать сам. Смотрел конструкции в интернете, магазинах в итоге соорудил то, что хотел. Вот, что собственно получилось: имелся кусок LED-ленты, тёплого свечения.
Далее обмерял сам плафончик, прикинул эскиз, набросал платку в Lay. Получилось как то так.

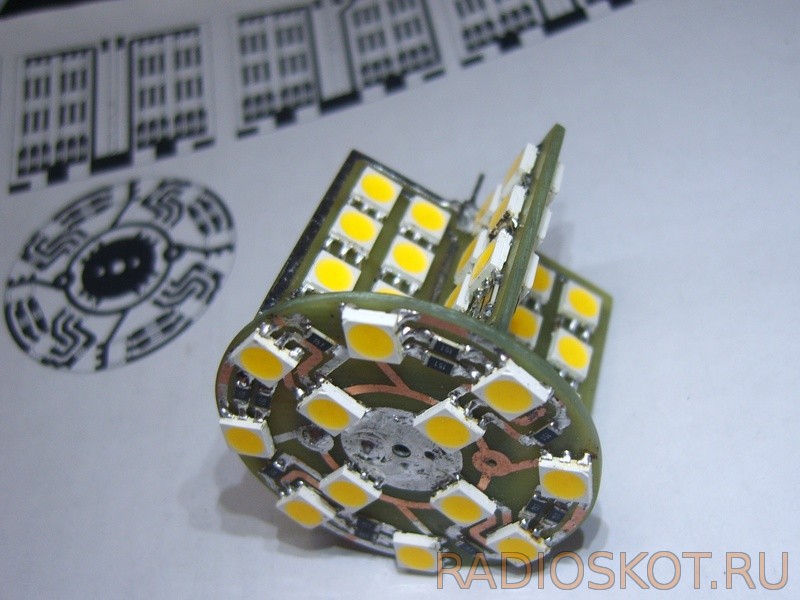

Текстолит использовал двухсторонний. Протравил платы и взялся за пайку.
Так как для подсветки потолка использовал двенадцати вольтовую ленту и блок питания от компьютера, то решено было, светильники запитать тоже от 12 вольт. Поэтому ничего выдумывать не стал, а просто соединил элементы по такой же схеме, как и на ленте.
На лампу ушло 60 светодиодов, при напряжении 12 вольт ток берёт 1 Ампер с копейками. До этого использовал более простую конструкцию: кусок ленты и соединительная муфта на 25 с пластикового водопровода.
Но эта конструкция оказалась слабоватой, так как туда влезло только 35 см ленты = 21 светодиод. Это всего 4 ватта, что для комнаты совсем мало.

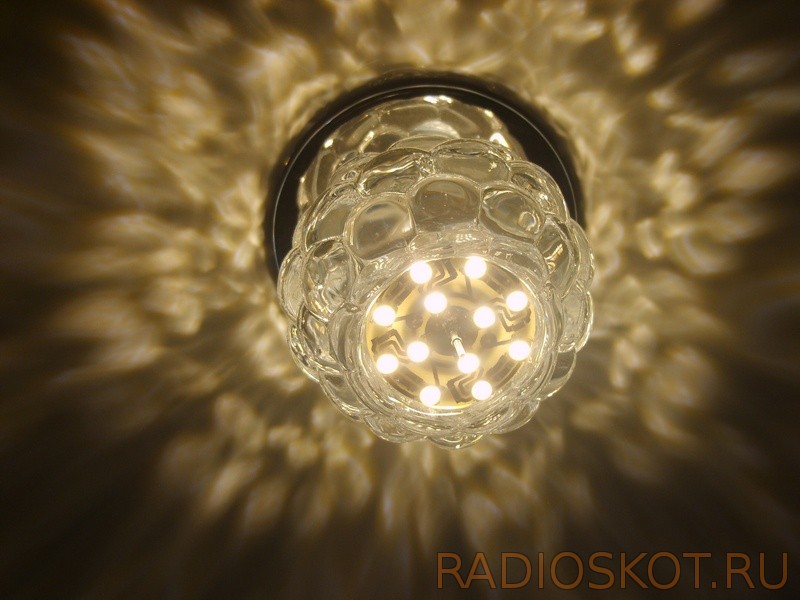

Вот что получилось в итоге: светильник с новой LED SMD лампой в действии.
Яркость получилась очень даже приличная, при расчётных 12 ватт потребления мощности — светит почти как обычная сотка. С Вами был Тёмыч, до новых встреч.
