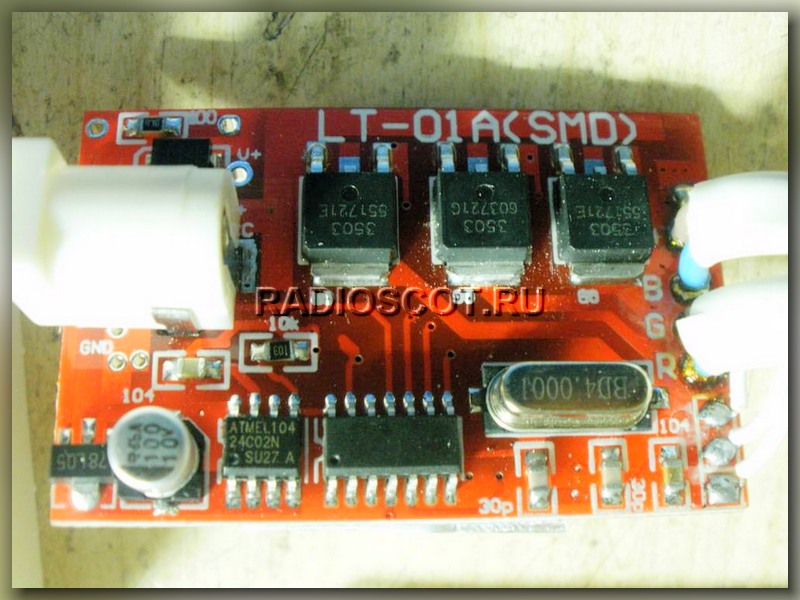

С появлением в продаже цветных RGB светодиодных лент, представляющих собой сборку из красных, синих и зелёных SMD светодиодов, стали изготавливать и устройства управления для этих лент — RGB контроллеры. Стоимость промышленных девайсов довольно высока, поэтому представляется интересным самому собрать такой RGB контроллер, тем более, что работы не так и много.
Забегая наперёд замечу, что радиаторы на тиристорные ключи не требуются. На самом контроллере написано, что рабочий ток нагрузки до 10 ампер. При испытании, за целый день работы схемы, нагрева не ощущается, так температура их не больше 30-ти градусов. Промышленный RGB контроллер обычно идёт с пультом дистанционного управления, но здесь мы не будем усложнять схему. Блок питания для двух светодиодных лент и контроллера, был стоваттный.

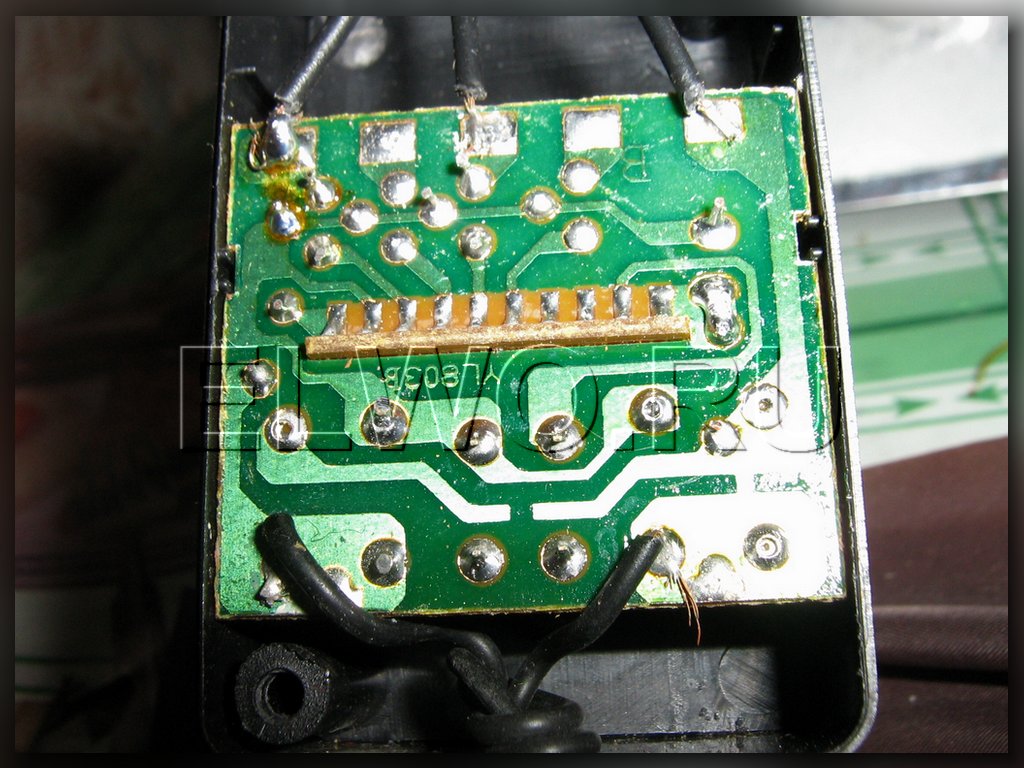

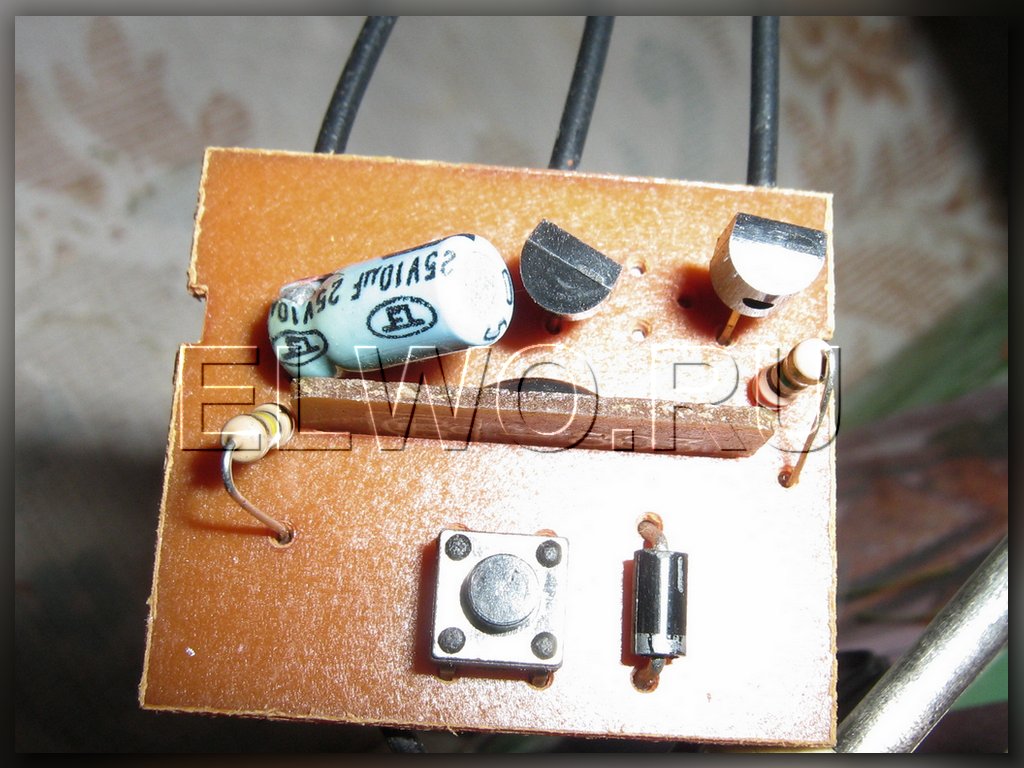

Большую часть начинки берём готовую — от небольшой коробочки, управляющей китайской гирляндой. Хотя количество режимов переключения выходов в таком контроллере будет невелико, простота изготовления схемы оправдывает дело.

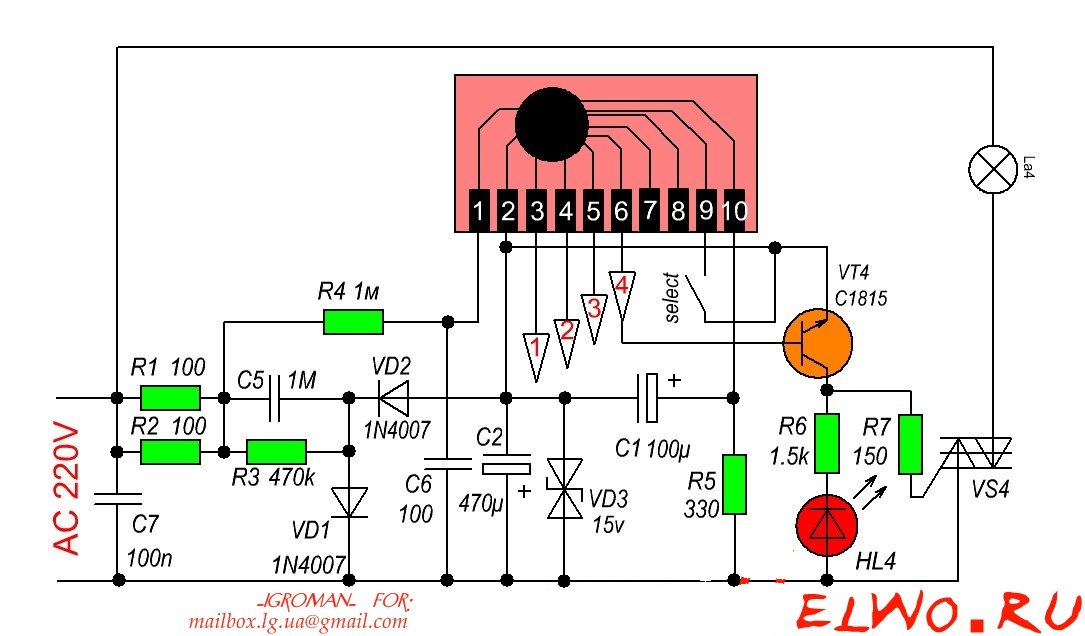

По типовой схеме контроллера обычными гирляндами видно, что сеть 220В питает саму микросхему контроллера, а уже с выходов её сигналы подаются на тиристорные ключи.

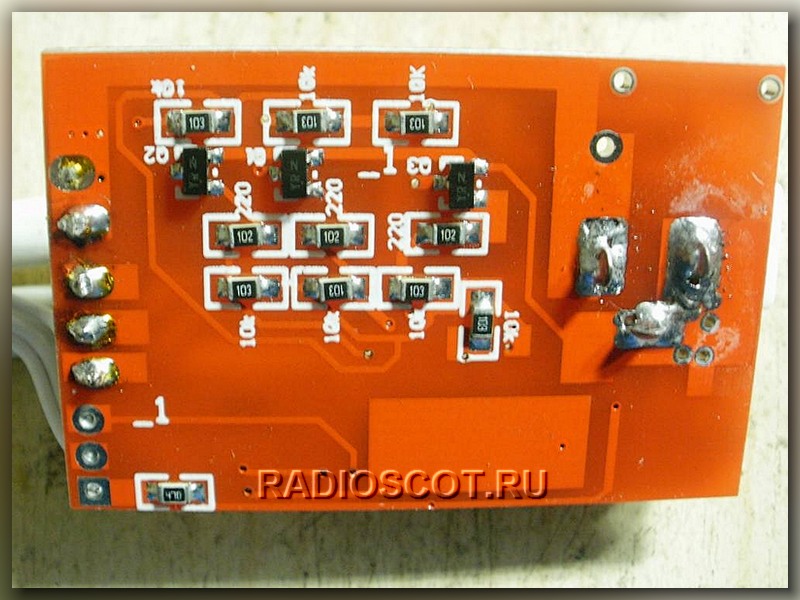

В промышленной схеме RGB контроллера используют на выходе мощные тиристоры по нижеприведённой схеме. На их входа и подадим сигналы с микросхемы управления китайской гирляндой.
Как видите собрать самодельный RGB контроллер для светодиодных лент вполне простая задача. При этом общая экономия от такого решения, особенно используя не специальный покупной импульсный блок питания, а стандартный компьютерный ATX, будет сотню долларов.
