Планарные Чип Светодиоды

Постоянное повышение мощности светодиода, для увеличения светового потока (яркости) привело к изменению традиционной цилиндрической формы корпусного пластикового светодиода. Вызвано это тем, что такое конструктивное исполнение перестало удовлетворять производителей из-за недостаточного теплоотвода от кристалла. Поэтому с целью максимально приблизить SMD чип к теплопроводящей поверхности, на смену традиционной технологии приходит более совершенная SMD.

Название является сокращением от surface montage details — поверхностный монтаж деталей. Хоть данную технологию использовали уже давно в подсветках клавиатуры мобильных телефонов, но мощности первых образцов было недостаточно для освещения. В настоящее время SMD светодиоды перешагнули порог в сотню ватт и с каждым месяцем продолжают увеличивать её. Светодиод, изготовленный по технологии SMD, схематически изображен на рисунке.

Вместе с существенным ростом мощности и яркости SMD светодиода относительно его корпусных собратьев, получаем и более широкий угол освещения. Благодаря этому стало более легко изготавливать светодиодные лампы, так как световой поток идёт не такой узко-концентрированный, как в обычных LED.

Некоторые основные модели бескорпусных SMD светодиодов малой мощности и их технические характеристики приведены в таблице:

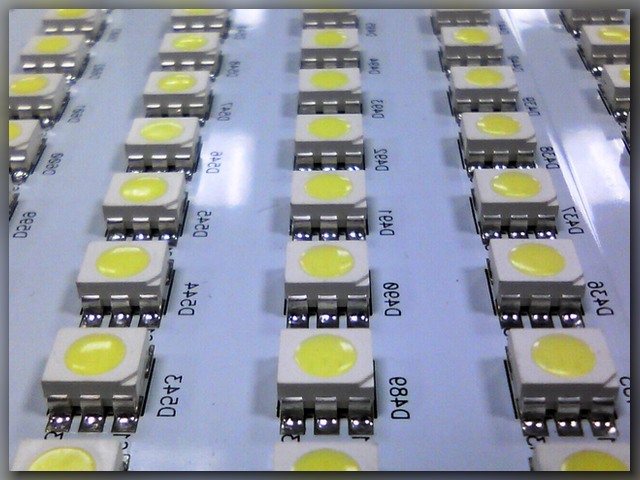

Светодиоды, выполненные по технологии SMD, монтируются непосредственно на общую подложку, которая часто исполняет роль радиатора (охлаждения). Так создаются целые светодиодные модули и пластины, которые могут иметь прямоугольную или круглую форму, быть жесткими или гибкими — например светодиодные ленты. Для мощных светильников и прожекторов изготавливаются светодиодные сборки SMD на металлическом массивном радиаторе. В отдельных случаях, для светодиодов более 100 ватт, применяют даже принудительное охлаждение — обдув кулером.
