Привет Радиосхемщикам! После ремонта и установке диодных лент на подсветку в квартире, осталось ещё несколько кусков. Вот сделал настольный светильник, по схеме от Игорана, установлена лента на полторы сотни светодиодов, общее количество 48х3=144, так как в каждом светодиоде по 3 кристалла.
Схема лампы на LED ленте

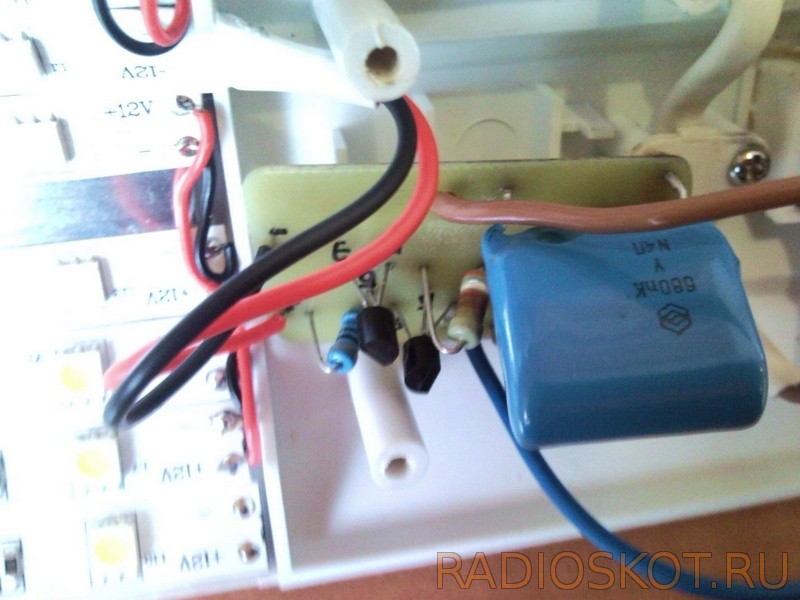

Резисторы на ленте номиналом 130 Ом стоят. Но при первых испытаниях сильно грелся резистор на 3,9 кОм 0,25 ватт — до слабого дымка доходило.

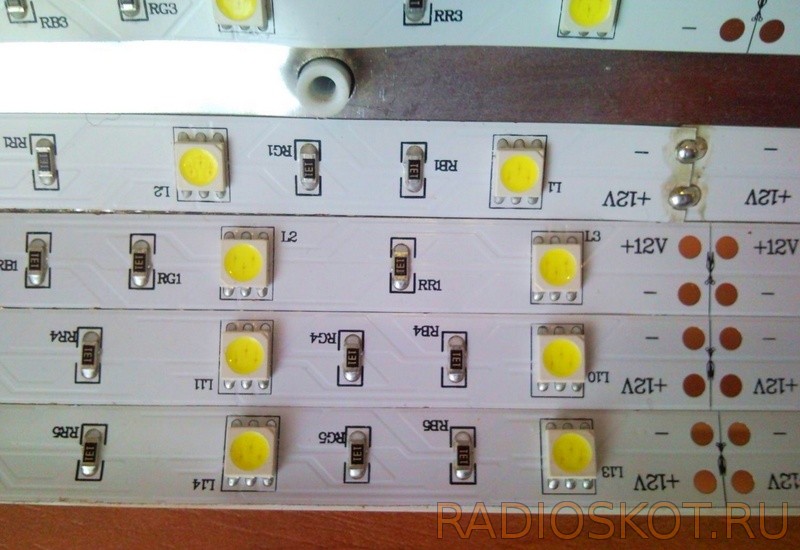

Анализ показал, что так как куски LED ленты подключены параллельно, то на 12 В и мощность тока была очень высокая, потому и резистор дымил. Далее стало понятно, что подключать куски надо последовательно. Позже лента стала разобрана по элементам и + соединён с — и так далее, как в батарейках. После этого заработало без проблем, только яркость слабоватая — к таким мощным светодиодам пришлось балластный конденсатор до 1 мкФ ёмкости поднять. Зависимость его номинала от тока через нагрузку в этой таблице.
В итоге настольную лампу собрал, и установил на место, теперь очередь за цокольными лампами КЛЛ — буду переделывать на светодиодные по мере их перегорания, спасибо всему коллективу сайта за помощь!
Ещё осталось изучить, как увеличивать мощность таких блоков питания не слишком усложняя схему, если может кто-нибудь объяснить, буду очень благодарен. Светильник собрал Андрей8210.
