В этой статье я кратко расскажу как оформить скутер подсветкой , для этого я приобрел водонепроницаемую гибкую, самоклеящуюся светодиодную ленту, в которой 300 светодиодов на 5 метров. LED лента ультра-яркая и работает при низких температурах, имеет низкое потребление энергии. Вообще областей применения у нее много, например для украшения дома, отелей, клубов, торговых центров и витрин магазинов, архитектурное декоративное освещение, освещение бутика. Широко используется для освещения конференц-залов, фабрик. Она имеет возможность управления эффектами и работой с ПДУ на расстоянии.
Технические характеристики её таковы:
— Цвета — красный, зеленый, синий, белый, розовый красный, желтый, оранжевый, голубой, фиолетовый, светло-зеленый, сапфир синий, зеленый синий, фиолетовый, серый, светло-желтый, голубой, коричневый. RAINBOW FLASH ЦВЕТ,
— Количество светодиодов: 300 на 5 метров, размер: L500cm (5M) х W0.8cm х T0.25cm.
— Входное напряжение: 12В.
— Работает при температуре: -20° — 50°.

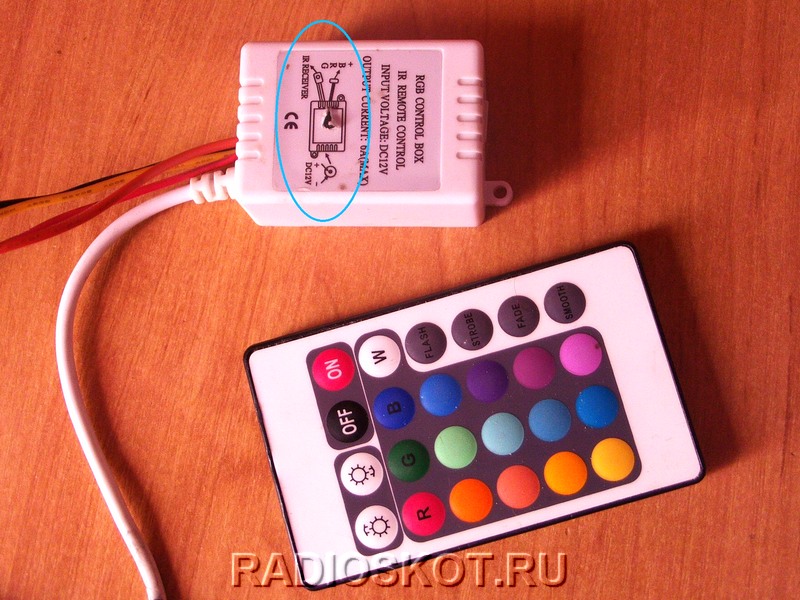

В комплектацию светодиодной многоцветной ленты входило:
— 5M 300P светодиодов RGB 5050 Super FLASH SMD светодиодные ленты
— контроллер ИК
— пульт дистанционного управления (что удобно для управления с далекого расстояния)
— 4-контактный разъем.

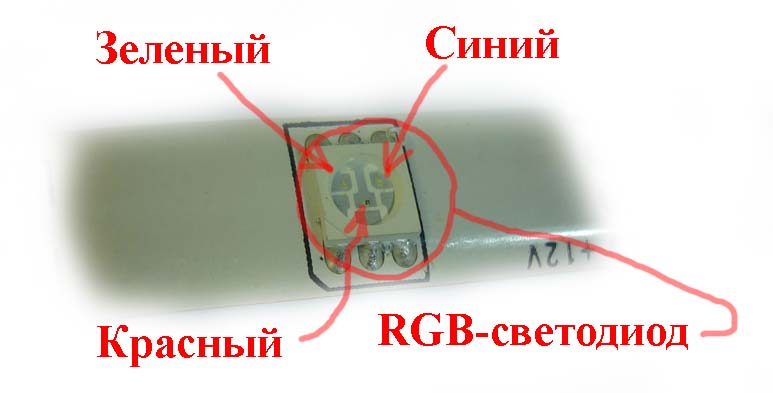

Что такое вообще RGB светодиод — это такой светодиод, в котором объедены кристаллы красного, зеленого и синего цвета, получается полноцветный, или скажем RGB светодиод, которые могут синтезировать любой оттенок.

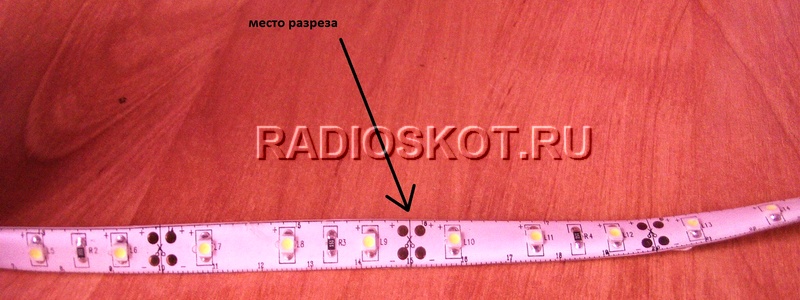

Далее определяемся где нам расположить равные куски ленты на корпусе скутера, разматываем ленту, отмеряем нужный кусок и ножницами разрезаем ее в том месте, где на ленте обозначена линия разреза со знаком ножницы.
После того как, определились с размещением наших кусков, переходим к пайке, нам понадобится много провода, желательно цветного, а лучше в цвет излучающего светодиода, что бы нам не запутаться. На ленте возле контактов есть буквы RGB, это обозначены цвета, т.е. RED-красный (к контакту RED подпаиваем красный провод), Green-зеленый (к контакту Green подпаиваем зеленый провод) и Blue-синий (к контакту Blue подпаиваем синий провод), желтый провод подпаиваем к контакту +12В.
В дальнейшем с помощью этих цветных проводов, мы безошибочно соединим остальные куски. Далее снимаем защитную ленту с обратной стороны светодиодной ленты и клеем ее на нужные нам места на пластике скутера. Края LED ленты оставляем не приклеенные, чтобы нам удобнее было вести монтаж, берем дрель и в корпусе сверлим отверстие такого размера, чтоб все четыре провода свободно в него проходили.

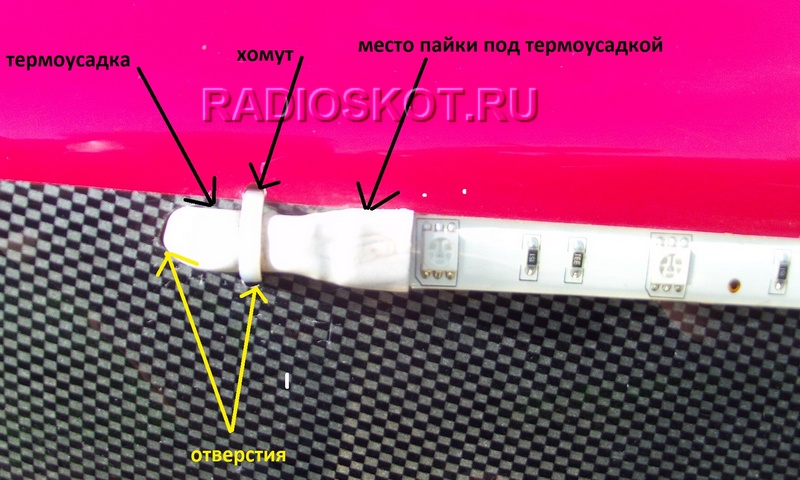

Место пайки проводов изолируем термоусадкой нужного нам диаметра, теперь просовываем все эти провода в отверстие в месте с термоусадкой, и таким образом соединяем все куски ленты. Чтобы наша лента не отваливалась со временем от скутера, закрепляем ее на пластиковые хомуты.

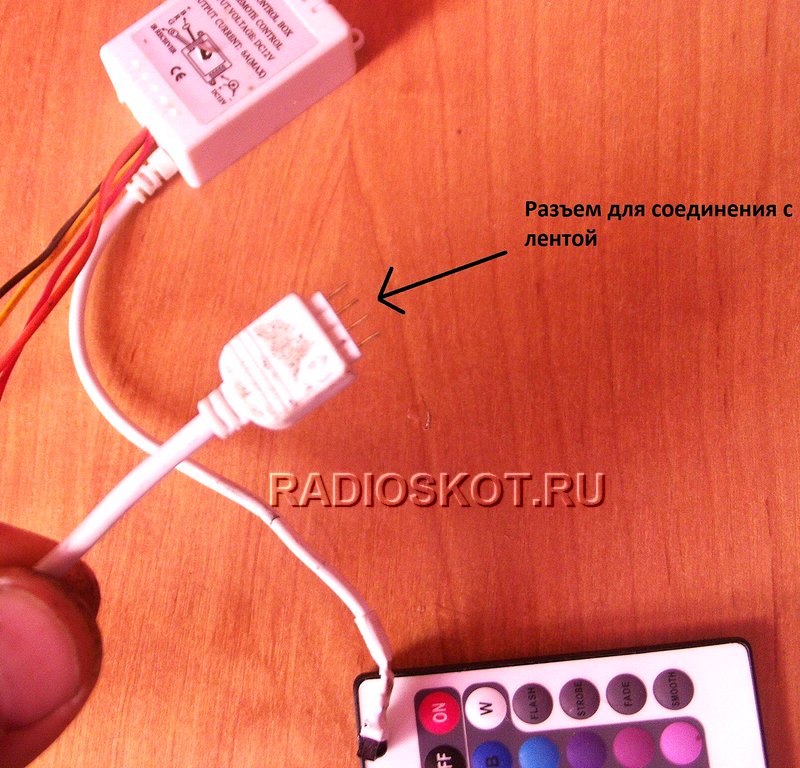

Сверлим отверстия, вставляем в него хомут и затягиваем с обратной стороны, такое крепление очень надежно. Провод, что соединяет ленту и контролер, удлиняем тоже цвет в цвет, сам контролер управления с ИК-датчиком располагаем в удобном для нас месте (я закрепил под сиденьем в бардачке, а ИК-датчик вывел наружу.

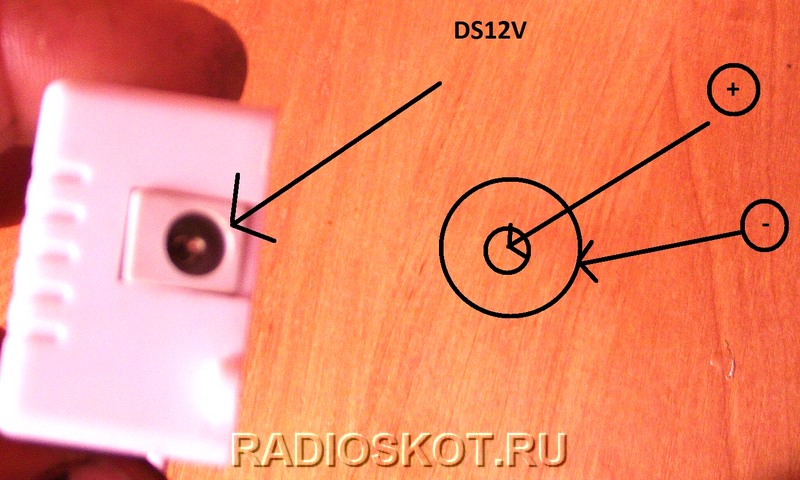

Для подачи питания на контролер управления применил разъем от БП игровой приставки SEGA, соединяем этот разъем с аккумулятором согласно схеме.

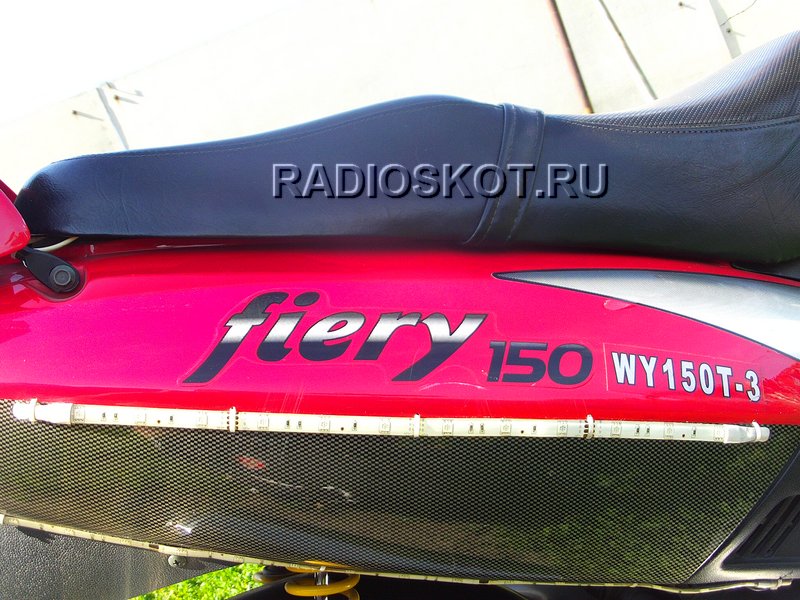

Берем пульт ДУ и нажимаем на нем кнопку включения ON, если все сделали правильно у нас все должно заработать, если нет — ищем проблему. Пол дня работы и наш скутер преобразовывается.
Видео тюнингованного скутера
Где именно закрепить ленту на скутере? Это уже зависит от конструктивных особенностей каждой модели и вашей фантазии.
По аналогичной технологии можно выполнить установку светодиодной ленты и в автомобиль. С вами был thehunteronghosts
