Светодиоды: от простых индикаторов до RGB лент

Светодиоды, или LED (от англ. Light Emitting Diode), давно перестали быть просто маленькими лампочками на приборных панелях. Из скромных индикаторов, мигающих в старых калькуляторах, они превратились в универсальные элементы, которые сегодня освещают дома, украшают улицы и даже реагируют на музыку в ЦМУ на дискотеках. Их путь — это история эволюции электроники: от первых экспериментов с полупроводниками до современных программируемых систем, где каждый световой элемент можно настроить под свои нужды.

Почему они так популярны? Они экономичны, потребляют мало энергии, служат годами и легко вписываются в проекты любого уровня сложности. С ними можно собрать как простую сигнальную лампочку, так и сложную световую инсталляцию с эффектами, управляемыми через микроконтроллер.

Эта статья — практическое руководство для тех, кто хочет освоить работу с LED: от базовых схем до продвинутых решений с динамическими эффектами. Редакция сайта Радиосхемы расскажет, как подключать светоизлучающие диоды, создавать мигающие схемки и управлять целыми лентами с помощью Arduino, превращая идеи в реальность.

Неважно, новичок вы или опытный радиолюбитель, — в этом сборнике найдется проект по вашим силам. Начнем с азов, а затем шаг за шагом дойдем до сложных схем, где свет оживает под управлением цифрового кода.

Основы работы со светодиодами

Это полупроводниковый прибор, который излучает свет при прохождении через него электрического тока. В отличие от ламп накаливания, где свет рождается от нагрева нити, LED работает за счет движения электронов в кристалле полупроводника. Когда ток идет в правильном направлении — от анода (плюса) к катоду (минусу), — электроны «падают» на более низкий энергетический уровень, выделяя энергию в виде фотонов, то есть света. Цвет зависит от материала кристалла: красный, зеленый, синий или даже белый — каждый требует своего состава.

Для практики важно знать ключевые характеристики светоизлучающих диодов:

• Прямое напряжение (Uсд): обычно 2–3 вольта в зависимости от цвета (красные — около 2 В, синие и белые — до 3,3 В).
• Ток (Iсд): чаще всего 10–20 миллиампер для обычных LED, но мощные модели могут брать больше.
• Полярность: подключать нужно правильно, иначе светодиод не загорится или даже сгорит при слишком высоком обратном напряжении.

Они бывают разными: простые одноцветные (например, советские АЛ307), мощные для освещения, RGB с тремя цветами в одном корпусе и адресные (типа WS2812B), где каждый элемент управляется отдельно. Мы рассмотрим их все, начиная с самых доступных.

Простейшая схема: подключение одного светодиода

Чтобы зажечь светодиод, его нельзя просто подсоединить к батарейке — он сгорит от перегрузки (подробнее в этой статье). Нужен токоограничивающий резистор, который ограничивает ток до безопасного уровня. Расчет прост:

R = (Uпит — Uсд) / Iсд

где:

• Uпит — напряжение источника питания,
• Uсд — падение напряжения на светодиоде,
• Iсд — рабочий ток светодиода (в амперах, например, 0,02 А для 20 мА).

Пример: у вас батарейка на 9 В, красный светодиод (2 В, 20 мА). Считаем:

R = (9 — 2) / 0.02 = 350 Ом

Ближайшее стандартное значение резистора — 360 Ом. Если взять чуть больше (например, 390 Ом), свет будет чуть тусклее, но безопаснее.

Сборка схемы:

1. Возьмите батарейку 9 В и соединитель (клемму).
2. Подключите резистор 360 Ом к плюсу батарейки.

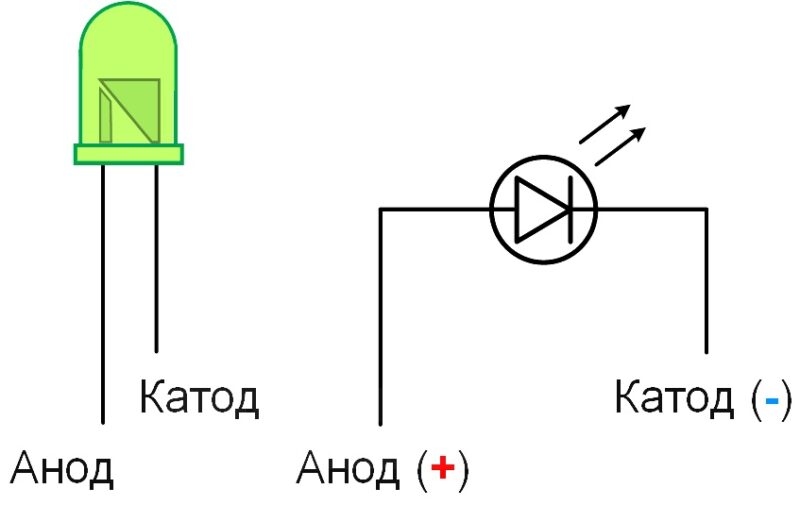

3. Анод светодиода (длинная ножка) идет к резистору, катод (короткая ножка) — к минусу батарейки.
4. Проверьте: он должен загореться. Если нет, поменяйте полярность — возможно, вы перепутали выводы.

Для эксперимента подойдут старые советские, вроде АЛ307 или КИПД. Они слабенькие (5–10 мА), но вполне рабочие. Схема проста, как дверной звонок, и годится для индикации: включено ли питание, работает ли устройство. Можно вставить такой индикатор в корпус от старого прибора — получится винтажный элемент.

Динамика и автоматизация

Просто горящий светодиод — это хорошо, но мигающий — уже интереснее. Для этого подойдет микросхема NE555 (или советский аналог КР1006ВИ1) — классика электроники, известная как универсальный таймер. Она может генерировать импульсы, заставляя светодиод включаться и выключаться с заданной частотой.

Компоненты для сборки:

• NE555 (или КР1006ВИ1),
• Резисторы: R1 = 1 кОм, R2 = 10 кОм,
• Конденсатор C1 = 10 мкФ (электролитический, соблюдайте полярность),
• Светодиод с резистором 220 Ом (для питания 5–12 В),
• Источник питания 5–12 В (батарейка или блок).

Схема:

• Выводы 4 и 8 микросхемы — к плюсу питания.
• Вывод 1 — к минусу (земля).
• Выводы 2 и 6 соедините вместе и подключите к плюсу конденсатора C1, минус конденсатора — к земле.
• Между 6 и 7 поставьте резистор R2 (10 кОм), между 7 и плюсом питания — R1 (1 кОм).
• Выход (вывод 3) через резистор 68 Ом к аноду светодиода, катод — к земле. Второй (красный на схеме) к плюсу можно пока и не ставить.

Как это работает: NE555 в режиме астатического мультивибратора заряжает и разряжает конденсатор через резисторы, создавая импульсы. Частота мигания рассчитывается так:

f = 1.44 / ((R1 + 2 * R2) * C1)

Для наших значений:

f = 1.44 / ((1000 + 2 * 10000) * 0.00001) ≈ 0.69 Гц

Это примерно одно мигание каждые 1,5 секунды.

Практика: соберите схему на макетной плате, подключите питание — диод начнет мигать. Хотите быстрее? Уменьшите C1 до 1 мкФ — частота вырастет до 7 Гц (мигание каждые 0,14 секунды). Это основа для декоративных огней, сигнальных маячков или даже простого таймера. Добавьте второй светодиод — они будут мигать попеременно.

Параллельное и последовательное подключение LED

Если одного огонька мало, можно подключить несколько. Есть два способа: параллельный и последовательный.

Последовательное подключение: диоды соединяются цепочкой: катод одного к аноду следующего. Напряжение суммируется, ток остается прежним.

Пример: 4 красных LED (2 В каждый) на 12 В питания.

• Общее напряжение: 4 * 2 = 8 В.
• Остаток: 12 — 8 = 4 В.
• Резистор: R = 4 / 0.02 = 200 Ом.

Плюс — экономия тока, минус — если один светодиод перегорит, цепь разорвется.

Параллельное подключение: каждый светодиод идет от плюса к минусу через свой резистор. Напряжение одинаковое, ток суммируется.

Пример: те же 4 LED на 12 В.

• Для каждого: R = (12 — 2) / 0.02 = 500 Ом.
• Общий ток: 4 * 20 мА = 80 мА.

Плюс — независимость элементов, минус — больше нагрузка на источник.

Применение: последовательная схема хороша для гирлянд, где важна компактность. Параллельная — для подсветки панелей или индикаторов, где надежность в приоритете. Попробуйте собрать цепочку из 5–10 старых светодиодов — получится простая новогодняя гирлянда или LED линейка для рабочего стола.

Онлайн калькулятор матриц и сборок



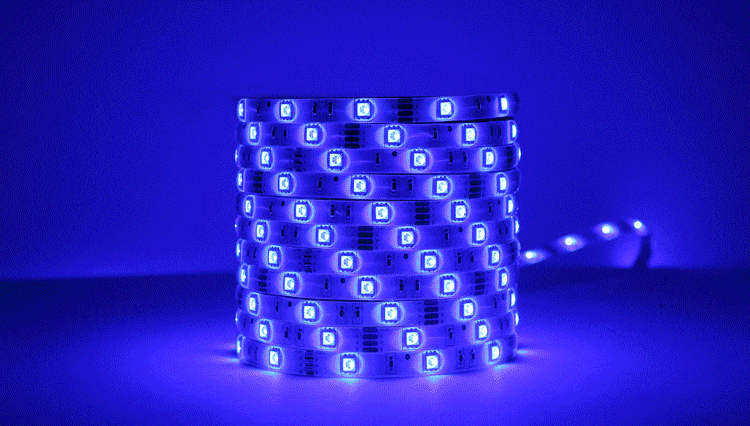

Программируемые WS2812B и микроконтроллеры

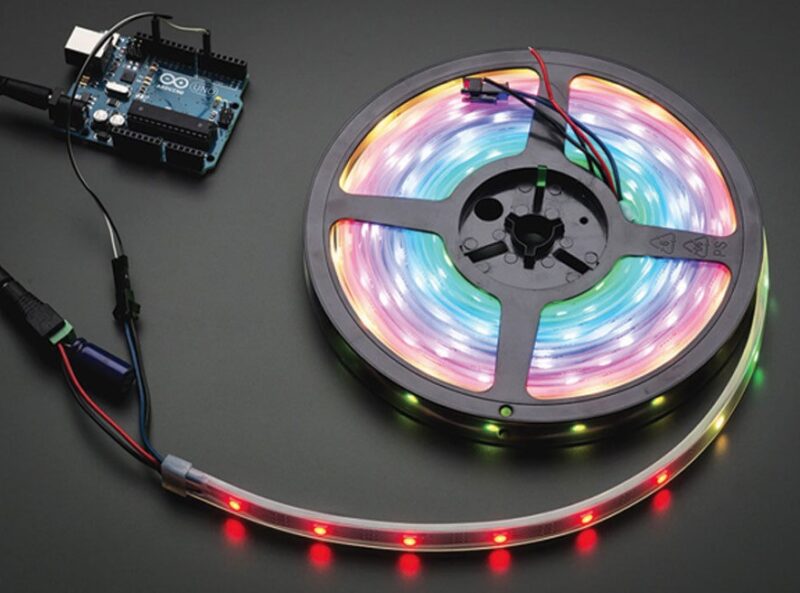

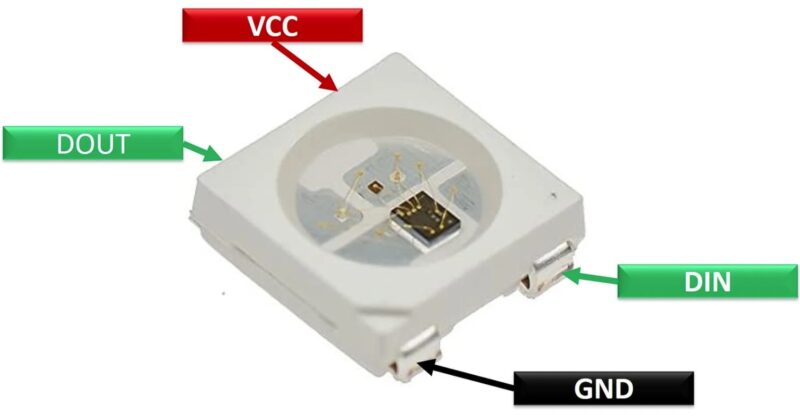

Адресные светодиоды — это шаг вперед по сравнению с обычными LED. Если простые светодиоды горят одним цветом и требуют отдельной линии управления для каждого элемента, то такие модели, как WS2812B, объединяют в себе RGB-триаду (красный, зеленый, синий) и встроенный контроллер. Каждый светодиод в ленте получает сигнал по одной линии данных и передает его дальше, что позволяет задавать уникальный цвет и яркость для каждого элемента.

Чем они хороши? Гибкостью — можно создать плавные переходы, бегущие огни или сложные узоры. Компактностью — не нужно десятков проводов и резисторов. И простотой подключения — достаточно микроконтроллера и источника питания. WS2812B работают от 5 В, потребляют до 60 мА на максимальной яркости (для всех трех цветов), а их аналоги (например, SK6812) предлагают схожие возможности.

Для работы понадобится:

• Микроконтроллер (Arduino Uno, Nano или ESP8266),
• Лента WS2812B (от пары светодиодов до метров),
• Блок питания 5 В (ток зависит от длины ленты: 1 метр с 60 LED — около 3,6 А),
• Резистор 300–500 Ом для защиты линии данных,
• Провода и, желательно, конденсатор 1000 мкФ для сглаживания скачков напряжения.

Эти ленты открывают мир световых эффектов, и мы начнем с простого примера.

Базовая схема с Arduino: бегущий огонек

Подключим ленту WS2812B к Arduino и запустим базовый эффект — бегущий огонек.

Схема:

• Подсоедините питание ленты: красный провод (+5V) к плюсу блока питания, черный (GND) — к минусу.
• Линию данных (зеленый провод, Din) через резистор 470 Ом подключите к цифровому пину Arduino, например, D6.
• Соедините GND ленты, блока питания и Arduino в общую землю.
• Для длинных лент (более 1 м) добавьте конденсатор 1000 мкФ параллельно питанию — он защитит от просадок напряжения.

Подготовка Arduino: Скачайте библиотеку FastLED (в менеджере библиотек Arduino IDE: Sketch → Include Library → Manage Libraries). Она упрощает работу с адресными светодиодами, предлагая готовые функции для эффектов.

Код:

#include <FastLED.h>
#define LED_PIN 6 // Пин для данных
#define NUM_LEDS 10 // Количество светодиодов в ленте
CRGB leds[NUM_LEDS]; // Массив для хранения цветов

void setup() {
FastLED.addLeds<WS2812B, LED_PIN, GRB>(leds, NUM_LEDS); // Инициализация ленты
FastLED.setBrightness(50); // Яркость (0–255), 50 — для экономии тока
}

void loop() {
for (int i = 0; i < NUM_LEDS; i++) {
leds[i] = CRGB(255, 0, 0); // Красный цвет
FastLED.show(); // Обновить ленту
delay(100); // Задержка 100 мс
leds[i] = CRGB(0, 0, 0); // Выключить текущий светодиод
}
}

Как это работает: код зажигает красный огонек на первом светодиоде, показывает его, ждет 100 миллисекунд, гасит и переходит к следующему. Эффект — словно красная точка бежит вдоль ленты.

Применение: это основа для подсветки полок, украшений или визуальных сигналов (например, индикатор загрузки). Меняйте значения в CRGB(красный, зеленый, синий) — от 0 до 255 — чтобы получить любой цвет. Например, CRGB(0, 255, 0) — зеленый, CRGB(255, 255, 0) — желтый.

Сложные эффекты: радуга, затухание, пульсация

Простое движение — только начало. С FastLED можно создать более выразительные узоры. Вот три примера.

Радуга:

#include <FastLED.h>
#define LED_PIN 6
#define NUM_LEDS 10
CRGB leds[NUM_LEDS];

void setup() {
FastLED.addLeds<WS2812B, LED_PIN, GRB>(leds, NUM_LEDS);
}

void loop() {
static uint8_t hue = 0; // Оттенок (0–255)
for (int i = 0; i < NUM_LEDS; i++) {
leds[i] = CHSV(hue + (i * 10), 255, 255); // Разные оттенки для каждого LED
}
FastLED.show();
hue++; // Сдвиг радуги
delay(50);
}

Здесь используется цветовая модель HSV (hue — оттенок, saturation — насыщенность, value — яркость). Лента переливается всеми цветами, как радуга, с плавным смещением.

Затухание:

void loop() {
for (int i = 0; i < NUM_LEDS; i++) {
leds[i] = CRGB(0, 0, 255); // Синий цвет
FastLED.show();
delay(100);
}
for (int brightness = 255; brightness >= 0; brightness -= 5) {
FastLED.setBrightness(brightness);
FastLED.show();
delay(20);
}
}

Все диоды загораются синим, затем яркость постепенно падает до нуля. Эффект хорош для имитации угасающего света.

Пульсация:

void loop() {
for (int brightness = 0; brightness <= 255; brightness += 5) {
for (int i = 0; i < NUM_LEDS; i++) {
leds[i] = CRGB(brightness, 0, brightness); // Фиолетовый
}
FastLED.show();
delay(20);
}
for (int brightness = 255; brightness >= 0; brightness -= 5) {
FastLED.show();
delay(20);
}
}

Лента плавно «дышит» фиолетовым светом, усиливая и ослабляя яркость.

Идеи:

• Радужная подсветка для монитора или клавиатуры.
• Затухание как сигнал окончания процесса (таймер).
• Пульсация для светового будильника или атмосферного освещения.

Интерактивные проекты

Свет, реагирующий на звук, — это уже не просто украшение, а интерактивный элемент. Добавим к Arduino модуль микрофона (например, KY-038) и настроим ленту на отклик.

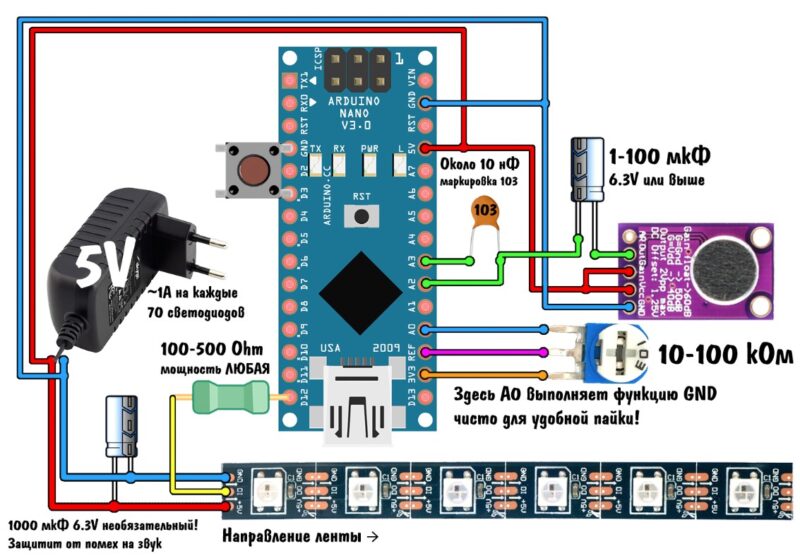

Схема:

• Подключите ленту WS2812B, как в предыдущем разделе (пин D6).
• Модуль микрофона: VCC → 5 В Arduino, GND → общая земля, AOUT (аналоговый выход) → пин A0 Arduino.

Код:

#include <FastLED.h>
#define LED_PIN 6
#define NUM_LEDS 10
#define MIC_PIN A0
CRGB leds[NUM_LEDS];

void setup() {
FastLED.addLeds<WS2812B, LED_PIN, GRB>(leds, NUM_LEDS);
Serial.begin(9600); // Для отладки
}

void loop() {
int sound = analogRead(MIC_PIN); // Уровень звука (0–1023)
int brightness = map(sound, 0, 1023, 0, 255); // Преобразование в яркость
for (int i = 0; i < NUM_LEDS; i++) {
leds[i] = CRGB(0, brightness, 0); // Зеленый, яркость по звуку
}
FastLED.show();
Serial.println(sound); // Проверка значений
delay(10);
}

Как это работает: микрофон измеряет громкость, Arduino преобразует сигнал в яркость. Чем громче звук, тем ярче светится лента. Для точной настройки замените диапазон `0–1023` на реальные значения с Serial Monitor (например, `200–600`).

Применение: Визуализация музыки на вечеринке. Индикатор шума в комнате. Детская игрушка, реагирующая на голос.

Управление через датчики: свет и движение

Добавим светодиодам «чувства» с помощью датчиков.

Фоторезистор (реакция на свет): он меняет сопротивление в зависимости от освещенности.

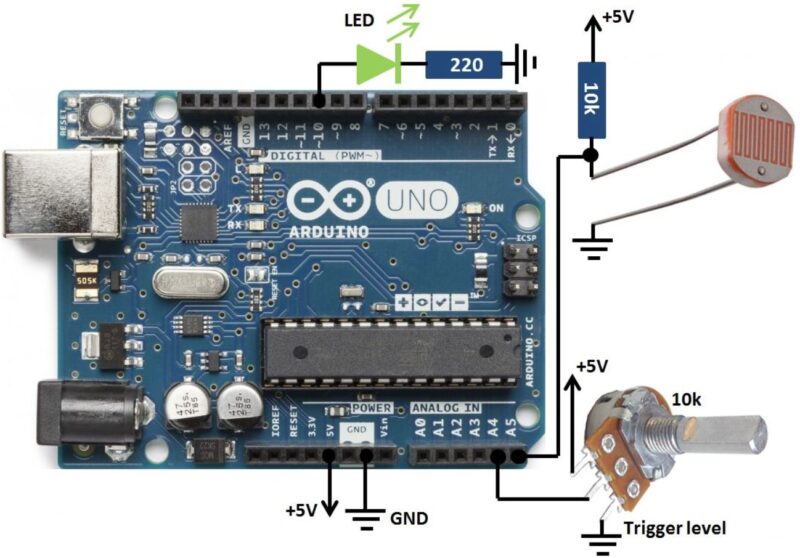

Схема:

• Фоторезистор в делителе напряжения: один конец к 5 В, другой через резистор 10 кОм к земле.
• Точка между ними — к A0 Arduino.
• Лента — к D6.

Код:

#define LED_PIN 6
#define NUM_LEDS 10
#define LIGHT_PIN A0
CRGB leds[NUM_LEDS];

void setup() {
FastLED.addLeds<WS2812B, LED_PIN, GRB>(leds, NUM_LEDS);
}

void loop() {
int light = analogRead(LIGHT_PIN); // Уровень света (0–1023)
int brightness = map(light, 0, 1023, 255, 0); // Чем темнее, тем ярче
for (int i = 0; i < NUM_LEDS; i++) {
leds[i] = CRGB(brightness, brightness, brightness); // Белый
}
FastLED.show();
delay(50);
}

Лента загорается ярче в темноте — удобно для ночника.

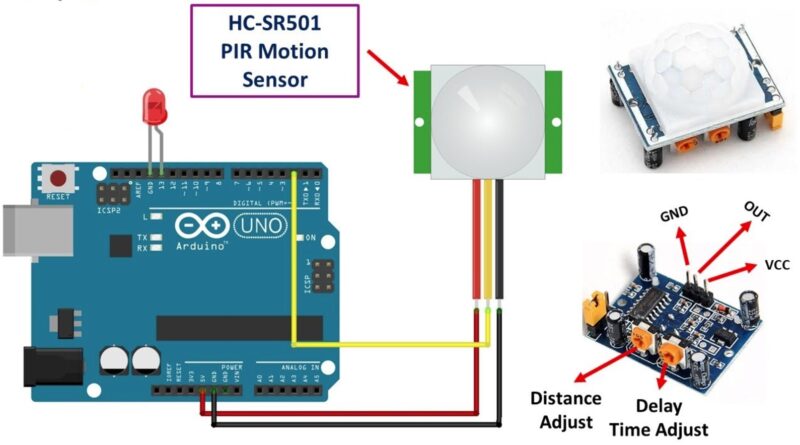

PIR-датчик (движение): фиксирует тепло движущихся объектов.

Схема:

• VCC → 5 В, GND → земля, OUT → D2 Arduino.
• Лента — к D6.

Код:

#define LED_PIN 6
#define NUM_LEDS 10
#define PIR_PIN 2
CRGB leds[NUM_LEDS];

void setup() {
FastLED.addLeds<WS2812B, LED_PIN, GRB>(leds, NUM_LEDS);
pinMode(PIR_PIN, INPUT);
}

void loop() {
if (digitalRead(PIR_PIN) == HIGH) {
for (int i = 0; i < NUM_LEDS; i++) {
leds[i] = CRGB(255, 255, 255); // Белый свет
}
FastLED.show();
delay(5000); // Горит 5 секунд
} else {
for (int i = 0; i < NUM_LEDS; i++) {
leds[i] = CRGB(0, 0, 0);
}
FastLED.show();
}
}

Свет включается при движении — идеально для коридора или гаража.

Практические советы и доработка

У многих дома лежат советские детали — например, светодиоды АЛ307, КИПД или даже индикаторные лампы ИН-14. Их можно сочетать с современными технологиями, чтобы получить необычные проекты с винтажным шармом.

Советские светодиоды в деле:

• АЛ307 (красные, зеленые) или КИПД рассчитаны на ток 5–10 мА и напряжение около 2 В. Используйте их в простых схемах — индикаторах или мигалках на NE555.
• Пример: подключите три АЛ307 последовательно к 9 В через резистор 300 Ом (расчет: `(9 — 3*2) / 0.01 = 300 Ом`). Получится цепочка огоньков для ретро-панели.
• Проверка: старые LED могут быть тусклыми или нерабочими. Тестером измерьте сопротивление (в обратном направлении оно бесконечно, в прямом — падение напряжения около 2 В). Или сделайте простейший пробник для них.

Интеграция с микроконтроллерами:

Подключите советский светоизлучающий диод к пину Arduino через резистор (например, 220 Ом для 5 В).

Код для мигания:

#define LED_PIN 3
void setup() {
pinMode(LED_PIN, OUTPUT);
}
void loop() {
digitalWrite(LED_PIN, HIGH);
delay(500);
digitalWrite(LED_PIN, LOW);
delay(500);
}

Добавьте транзистор (например, КТ315) как ключ, если нужно управлять несколькими старыми светодиодами от одного пина. База идет к пину через резистор 1 кОм, эмиттер — к земле, коллектор — к катоду LED с резистором к 5 В.

Идея: соберите гибридную подсветку: WS2812B для эффектов и АЛ307 для статичных индикаторов. Например, лента показывает радугу, а старый светодиод загорается, когда датчик фиксирует движение.

Питание и безопасность

Светодиоды просты в подключении, но ошибки с питанием могут их испортить. Далее изучим как избежать проблем.

Таблица выбора источника питания для различных светодиодов:

Тип питания	Напр. (В)	Ток (мА)	Кол-во LED	Применение
Резисторный ограничитель	3–12	10–100	1–3	Индикаторные LED, простые схемы
Линейный стабилизатор (LM317, AMS1117)	3–12	50–1500	1–5	Малые нагрузки, питание SMD-LED
Импульсный драйвер (LED Driver)	12–48	300–5000	1–50	Уличное, промышленное освещение
Блок питания DC-DC (Buck, Boost, Buck-Boost)	5–36	100–3000	1–20	LED-ленты, автомобильные схемы
AC-DC адаптер (трансформатор + выпрямитель)	110–220 → 12–48	300–5000	10–100	Домашнее освещение, прожекторы
Аккумулятор (Li-Ion, LiFePO4, NiMH)	3.7–12	100–5000	1–10	Переносные устройства, фонари
Сетевой драйвер для светодиодов	220 → 12–48	350–5000	10–100	Потолочные светильники, мощные LED
USB-адаптер (5 В, 2.4 А)	5	500–2400	1–10	Светодиодные ленты, мини-лампы
Солнечная панель + контроллер заряда	5–24	100–5000	1–50	Автономное освещение, уличные LED
Драйвер с ШИМ-регулировкой яркости	12–48	300–5000	1–50	Умное освещение, регулировка яркости
Тороидальный трансформатор + выпрямитель	110–220 → 12–24	500–5000	10–100	Стабильное питание мощных LED
Блок питания для светодиодных экранов	5–24	2000–10000	50–200	Рекламные экраны, дисплеи
Суперконденсаторы + импульсный драйвер	2.7–5.5	100–5000	1–10	Автономные LED-системы, IoT

Выбор источника питания:

• Для одного LED хватит батарейки (9 В, AA) или USB (5 В).
• Ленты WS2812B требуют больше: 1 метр с 60 светодиодами на полной яркости — 60 * 0.06 А = 3.6 А при 5 В. Берите блок питания с запасом (5–10 А для 2–3 метров).
• Совет: старые блоки от ноутбуков (19 В) можно использовать с понижающим преобразователем до 5 В (типа LM2596).

Расчет нагрузки:

Считайте ток: 10 светодиодов по 20 мА = 200 мА, лента на 10 WS2812B на максимуме = 600 мА. Arduino выдает с 5 В до 500 мА — для ленты нужен внешний источник. Подключайте питание напрямую к ленте, а GND объединяйте с платой.

Безопасность:

• Изолируйте соединения термоусадкой или изолентой — короткое замыкание спалит компоненты.
• Мощные светодиоды (1–3 Вт) греются — ставьте радиатор или вентилятор.
• Для лент длиннее 2 м подавайте питание с обоих концов, чтобы избежать тусклости на дальнем краю.

Практика: соберите тестовую схему с тремя WS2812B и питанием от USB-адаптера 5 В, 1 А. Если свет тусклый, проверьте ток адаптера — возможно, он не тянет. Перейдите на блок 5 В, 2 А, и разница будет заметна.

Популярные светодиоды 2025 года

Небольшая таблица-справочник по часто используемым LED.

Модель	Тип	Цвет	Яркость (лм)	Напр. (В)	Ток (мА)
Cree XP-G3	Power LED	Белый (разные CCT)	180–600	2.7–3.3	350–2000
Nichia 757G	SMD	Белый (разные CCT)	120–180	2.8–3.2	65–150
OSRAM OSLON Square	Power LED	Красный, синий, зеленый	200–400	2.1–3.5	350–1000
Seoul Semiconductor WICOP	COB	Белый (разные CCT)	1500–5000	35–50	100–500
Luxeon Rebel	Power LED	RGB, Amber, Cyan	80–300	2.2–3.5	350–1000
Samsung LM301B	SMD	Белый (разные CCT)	180–220	2.7–3.0	65–200
Kingbright L-7104	THT LED	Красный, зеленый, желтый	1–10	1.8–3.2	10–30
Everlight 2835	SMD	Белый, красный, синий	50–150	2.7–3.3	20–150
Bridgelux Vero 29	COB	Белый (разные CCT)	8000–16000	30–40	500–1500
Epistar 5050	SMD	RGB	12–60	3.0–3.4	20–100
Osram DURIS E3	SMD	Белый	30–100	2.8–3.2	65–150

Итоги статьи

Светодиоды — это не просто детали, а инструмент для творчества и решения задач. Мы начали с простого — зажгли один светоизлучающий диод через резистор. Потом добавили динамику с NE555, освоили программируемые ленты и сделали их интерактивными с датчиками. Каждый шаг открывал новые возможности: от подсветки стола до систем, реагирующих на звук или движение. Реальные проекты вдохновляют еще больше. Светодиодные ленты превращают комнаты в «умный дом» с управлением через телефон. Художники создают инсталляции, где свет танцует под музыку. А радиолюбители собирают из старых деталей и современных контроллеров устройства, которые удивляют своей уникальностью.

Главное — начать. Возьмите светодиод, батарейку и резистор — первый шаг сделан. Потом добавьте микросхему, код, датчик. Не бойтесь ошибок: сгоревший LED — это урок, а не проблема. Экспериментируйте, комбинируйте старое с новым, ищите свои идеи. Светодиоды — это не только свет, но и способ творить искусство через электронику.

Итак, мы прошли основы, динамику, программирование, интерактивность и завершили практическими советами по работе со светоизлучающими диодами. А если хотите ещё более углубиться в сложные схемы (например, управление через Wi-Fi с ESP8266) — добавляйте сайт Радиосхемы в закладки и изучайте раздел по светодиодам.

Литература

• Справочник по светодиодам в PDF
