Просканировав интернет ресурсы по радио, нашел несколько достойных схем видеопередатчиков подходящих для самостоятельной сборки. Как оказалось, общая схематика одна и та же, по сему был сделан выбор в пользу схемы максимально устойчивой в работе, проверенной другими электронщиками и не имеющую дефицитной элементной базы.

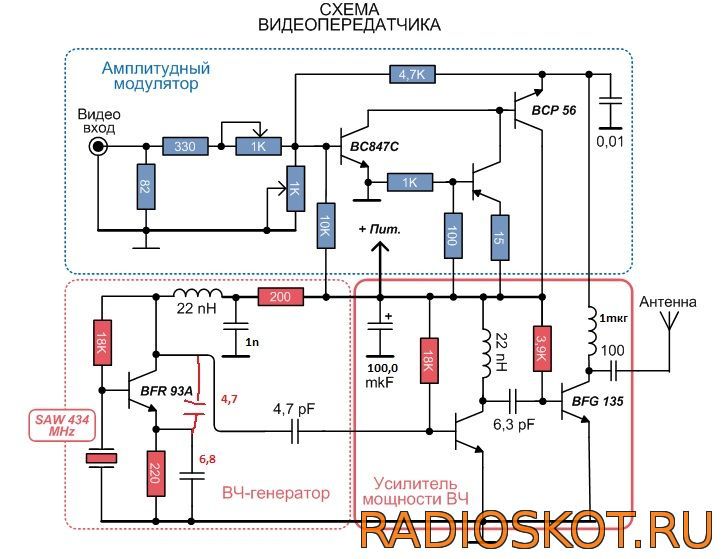

Схема передатчика видеосигнала
Пояснять особо нечего по работе схемы: задающий генератор на ПАВ (резонатор на поверхностно акустических волнах), УВЧ, амплитудный модулятор с регулировкой уровня, линейности и глубиной модуляции. Питание передатчика 6 вольт, ток потребления порядка 180 mA, мощность в антенне около 100 мВт, по квартире сигнал уверенный через 3 стены, качество картинки отличное! При дерганье за антенну картинка не срывается. Антенной был первоначально взят провод ПЭВ-2 1,5, длина 20 см. Размеры платы первого варианта сборки 43 х 36 мм, типоразмер SMD 1206, катушек — SMD 1210.

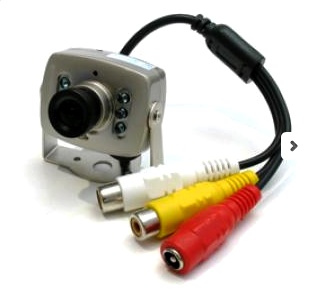

В качестве источника сигнала бралась дешёвая цветная камера от видеоглазка. Вэбкамера компьютера сюда не пойдёт, нужен именно аналоговый сигнал. А в вебкамере, как известно, цифровой.

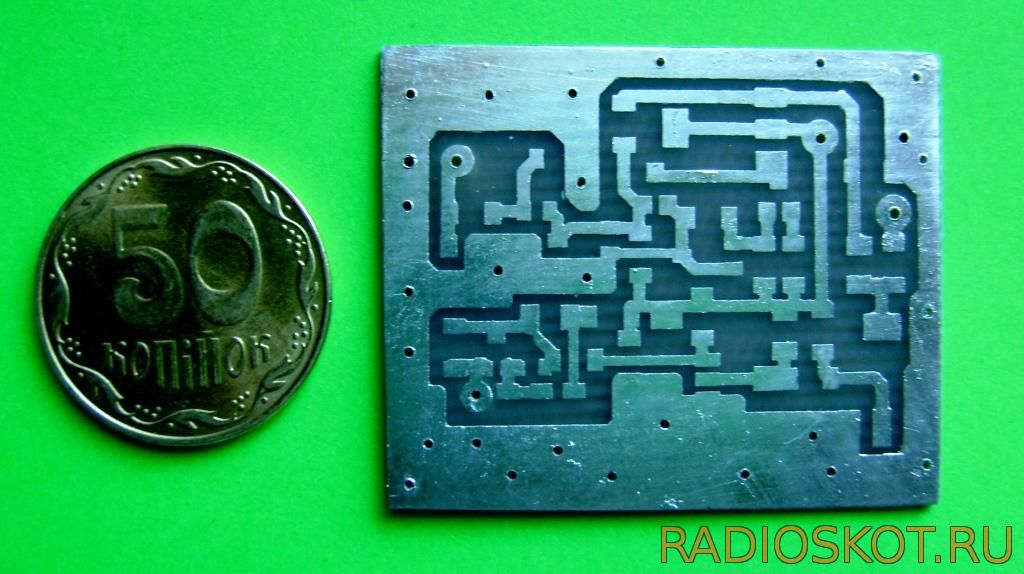

На приемной стороне использовался обычный маленький черно-белый телевизор с невысокой чувствительностью — специально. Плата передатчика видеосигнала двусторонняя, нижний слой фольги — сплошной экран, соединенный с землей лицевой стороны.
В оригинальной схеме конденсатора 4,7 пФ не было — ОС генератора на паразитной ёмкости работала, поэтому он может понадобиться.
После успешных испытаний переделал плату с уплотнением монтажа и переходом на SMD элементы типоразмером 0805, индуктивности размер 1008. ПАВ, как планировал SMD не нашел пока, пришлось лепить выводной (размеры платы не меняются при этом). Они есть в сигах, есть в брелках к ним, есть в радиозвонках китайских, но вещь не особо распространенная. Посмотреть таблицу ПАВ можно здесь.

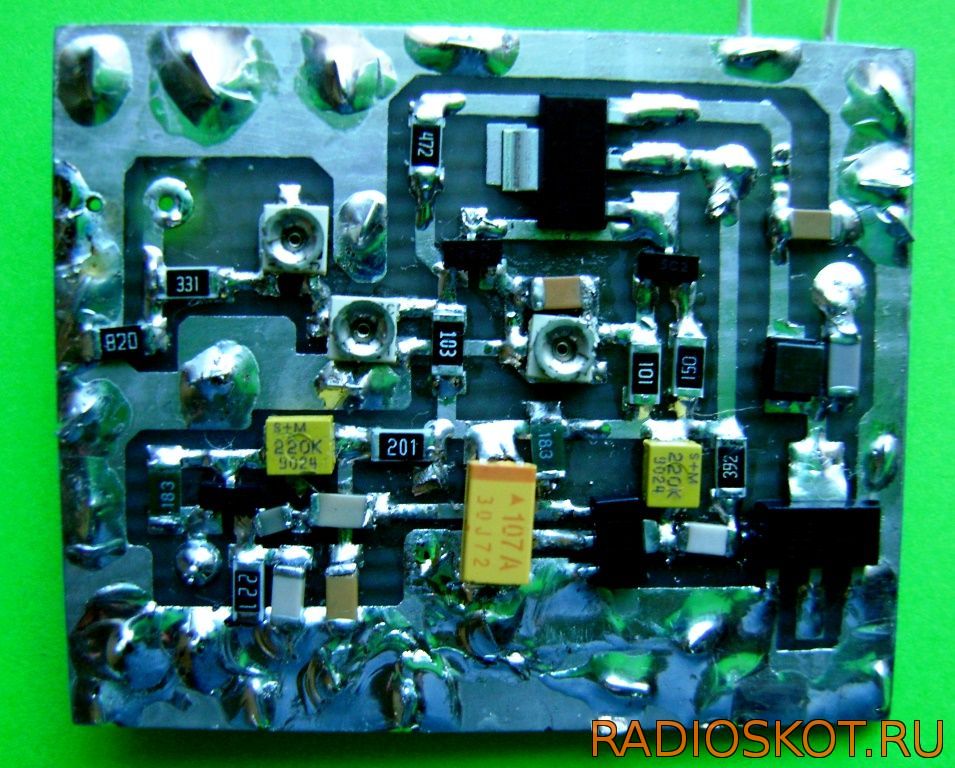

Сигнал очень уверенный, даже при сложенной антенне на телевизоре картинка по качеству не теряется. Качество принимаемого сигнала практически как по проводам. Схема с доработками запустилась сразу и без настройки. Размер новой платы теперь 27,5 х 26,5 мм, то что получилось смотрите на фото:

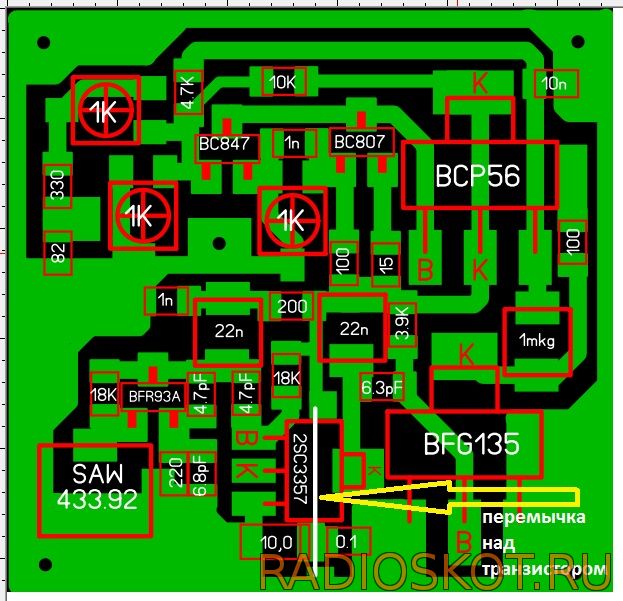

Это плата последнего варианта, более компактная, стрелкой указана перемычка над транзистором. Упаковал в корпус передатчик видео, а далее в плане соорудить DC-DC преобразователь от Li-Ion аккумулятора.
Теперь про дальность работы видеопередатчика. Автор обещает до 300 м в цвете и до 500 метров в ч/б режиме. Но провели экспиеримент по дальности и результат превзошёл! Уверенная дальность приема более 800метров! Антенна приемная — родной телескоп ТВ 50 см. Питание передатчика почти 5 вольт, ток потребления 120 мА, можно поднять и до 6 В, ток при этом выростает до 180 мА. соответственно и дальность. Передатчик собрал и испытал ГУБЕРНАТОР.
