Аналоговые и Цифровые сигналы

Каждый день мы сталкиваемся с передачей и обработкой информации – от разговора по телефону до просмотра видео в интернете. Всё это возможно благодаря потоку сигналов (физических величин, изменяющихся во времени и несущих информацию). Различают два основных типа сигналов:

✔ Аналоговые – изменяются плавно, принимая любые значения.
✔ Цифровые – изменяются дискретно, принимая ограниченный набор значений.

Понимание разницы между ними необходимо для работы с радиотехникой, компьютерами, системами связи, аудио- и видеотехникой.

Что такое аналоговый сигнал

Это непрерывный сигнал, изменяющийся во времени по определённому закону.

Пример: если записать звук на магнитофонную ленту, амплитуда колебаний ленты будет точно соответствовать амплитуде звуковых волн в воздухе.

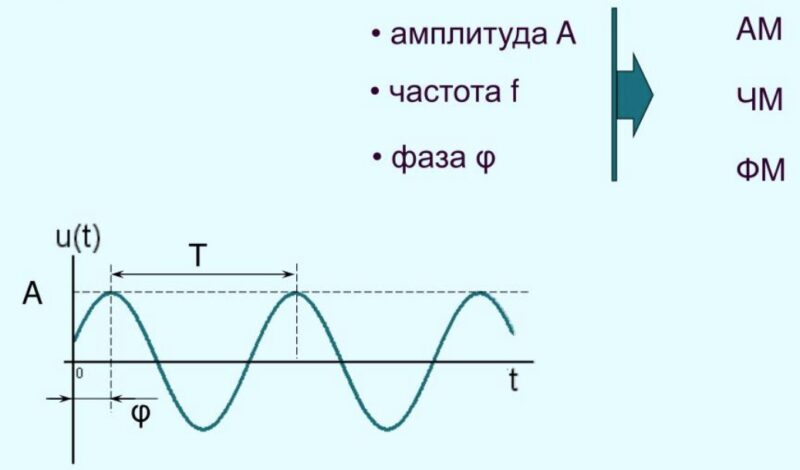

🔹 Основные параметры такого сигнала:

✔ Амплитуда (A) – максимальная величина отклонения.
✔ Частота (f) – количество колебаний в секунду (Гц).
✔ Фаза (φ) – смещение сигнала во времени.

Математическая модель:
\[
S(t) = A \cdot \sin(2\pi ft + \varphi)
\]

Пример: звуковая волна, передаваемая по радио, изменяется непрерывно и плавно.

Виды аналоговых сигналов

Они классифицируют по разным признакам:

📌 По характеру изменения:

✔ Непрерывные – меняются плавно (например, голос человека).
✔ Дискретные аналоговые – изменяются скачками, но остаются аналоговыми (например, ступенчатое напряжение).

📌 По способу передачи:

✔ Электрические – передаются по проводам (например, телефонная линия).
✔ Оптические – передаются с помощью света (например, аналоговые фото).
✔ Акустические – передаются через воздух (например, речь).

📌 По форме сигнала:

✔ Синусоидальные – плавные изменения (например, радиоволны).
✔ Импульсные – быстрые скачки (например, телеграфные сигналы).

Примеры данных сигналов

🔊 Звуковые волны – разговор, музыка, шум.
📡 Радиосигналы – AM/FM радиовещание.
📺 Аналоговое телевидение – старые телевизоры.
🎸 Аналоговые музыкальные инструменты – электрогитара, синтезатор.
⚡ Электрические сигналы – напряжение в сети 220В.
🌡 Измерительные приборы – аналоговые термометры, датчики температуры.

Преимущества и недостатки

✅ Плюсы:

✔ Более естественное представление информации.
✔ Высокая детализация – нет ограничений по разрядности.
✔ Простая генерация (например, голос в воздухе).

❌ Минусы:

✖ Чувствительность к шумам (помехи в аудиозаписи).
✖ Затруднённое хранение (магнитные ленты со временем портятся).
✖ Сложность обработки (нужны специальные аналоговые устройства).

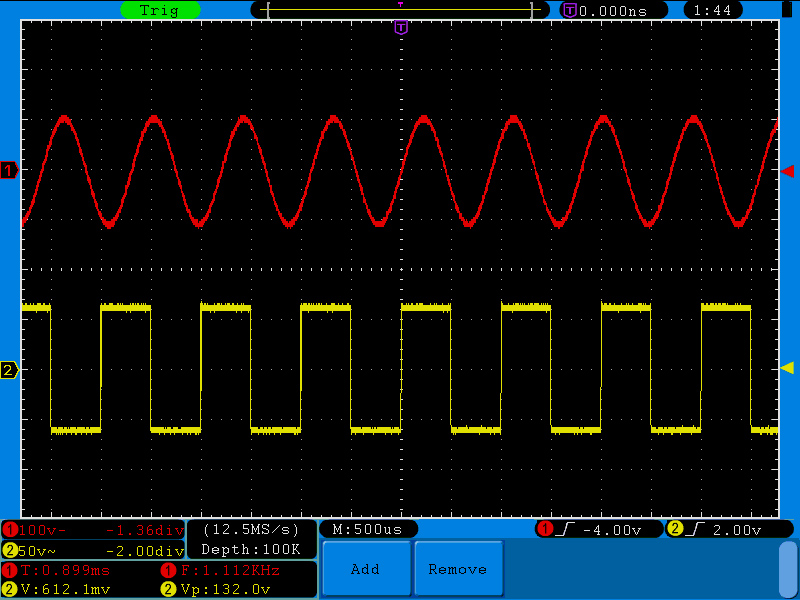

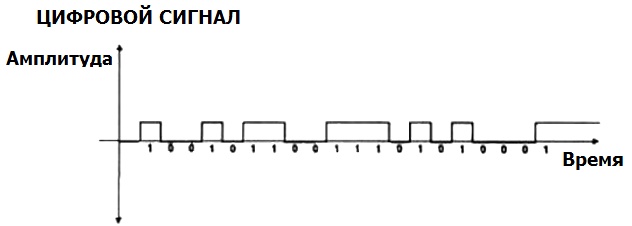

Что такое цифровой сигнал

Это дискретный сигнал, который принимает ограниченное количество значений (обычно 0 и 1).

📌 Пример: Представьте обычный выключатель света. Он может находиться только в двух состояниях:

✔ Включено (1)
✔ Выключено (0)

И всё, других состояний быть не может — цепь или замкнута, или разомкнута. Так же работает цифровой сигнал – вместо плавного изменения (как у аналогового), он скачкообразно переключается между фиксированными уровнями.

Основные характеристики

🔹 Разрядность (битность) – определяет точность представления данных. Например, 8-битный звук может иметь 256 уровней громкости, а 16-битный – 65 536.

🔹 Частота дискретизации – сколько раз в секунду измеряется аналоговый сигнал для его преобразования в цифровой. Например, стандарт CD-аудио – 44 100 измерений в секунду (44,1 кГц).

🔹 Скорость передачи данных – измеряется в битах в секунду (бит/с).

🔹 Формат кодирования – способ представления цифровой информации (например, двоичный код, ASCII, MP3).

Виды данных сигналов

📌 По числу уровней:

✔ Бинарные (двоичные) – используют только два значения: 0 и 1 (например, компьютерные данные).
✔ Многозначные (например, 4 уровня: 00, 01, 10, 11) – используются в некоторых системах связи для увеличения скорости передачи.

📌 По способу передачи:

✔ Параллельные – передача нескольких битов одновременно (например, старые шины данных в компьютерах).
✔ Последовательные – передача битов один за другим (например, USB, Ethernet).

📌 По типу модуляции:

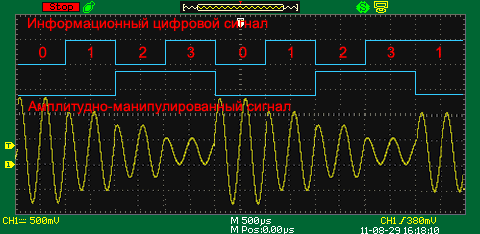

✔ Амплитудная (ASK) – кодирование данных изменением амплитуды сигнала.
✔ Частотная (FSK) – кодирование изменением частоты.
✔ Фазовая (PSK) – изменение фазы сигнала для передачи информации.

Примеры сигналов

💻 Компьютерные данные – все файлы, программы и интернет-трафик представляются в виде последовательности 0 и 1.
📞 Цифровая телефония (VoIP) – голос оцифровывается и передаётся через интернет.
📡 Цифровое телевидение (DVB-T2, IPTV) – передача видео и звука в цифровом формате.
🎧 MP3, FLAC, WAV – цифровое представление звука.
📷 Цифровые фотографии (JPEG, PNG, RAW) – хранение изображений в числовом виде.

Далее формула для цифрового сигнала, представленного с использованием синусоиды, где:

\( S[n] = A \cdot \sin\left( 2\pi f n \frac{1}{F_s} \right) \)

где:

• \( S[n] \) — значение сигнала в \( n \)-м дискретном моменте времени.
• \( A \) — амплитуда сигнала, то есть максимальное значение сигнала.
• \( f \) — частота сигнала (в герцах).
• \( n \) — номер отсчёта (индекс времени дискретизации).
• \( F_s \) — частота дискретизации, то есть количество отсчётов в секунду (Hz).
• \( \frac{1}{F_s} \) — временной интервал между двумя отсчётами (период дискретизации).

Объяснение:

1. Частота дискретизации \( F_s \) определяет, сколько отсчётов сигнала происходит за одну секунду.
2. Частота сигнала \( f \) — это характеристика самого сигнала, описывающая, как часто меняется его амплитуда за секунду.
3. Формула описывает синусоидальный сигнал, который дискретизируется с частотой \( F_s \). Мы получаем дискретные значения синусоидальной волны, которые зависят от номера отсчёта \( n \), и эти значения составляют цифровой сигнал.

В результате такой дискретизации аналогового сигнала, как, например, синусоида, мы получаем цифровой синусоидальный, который можно использовать в различных схемах для анализа, обработки и передачи данных.

Также такой сигнал можно представить математически с использованием дискретных значений во времени. Обычно цифровой сигнал — это последовательность бинарных чисел (0 и 1), которая может быть выражена как функция времени. Основная формула может выглядеть так:

\( x(t) = \sum_{n=-\infty}^{\infty} x[n] \cdot \delta(t — nT) \)

где:

• \( x(t) \) — цифровой сигнал в виде функции времени.
• \( x[n] \) — значение в дискретный момент времени \( n \) (где \( n \) — это индекс дискретизации).
• \( \delta(t — nT) \) — дельта-функция Дирака, которая указывает на точку времени \( t = nT \), где \( T \) — период дискретизации (интервал между измерениями сигнала).
• \( T \) — интервал дискретизации, то есть период времени, с которым проводятся измерения аналогового сигнала для его преобразования в цифровой.

Этот сигнал является дискретным по времени и принимает определённые значения на дискретных точках времени \( nT \), которые могут быть либо 0, либо 1 (в случае двоичного сигнала).

Пример: Если \( x[n] \) — это последовательность данных, которая может быть равна 0 или 1, например, \( x = \{1, 0, 1, 1, 0, 1\} \), то цифровой сигнал будет представлен как последовательность, где значения изменяются в дискретные моменты времени \( nT \).

Преимущества и недостатки

✅ Плюсы:

✔ Высокая устойчивость к шумам – даже при помехах сигнал можно восстановить.
✔ Простота обработки – легко сжимать, копировать и передавать без потерь.
✔ Эффективность хранения – цифровые данные не теряют качества со временем.
✔ Высокая скорость передачи информации (например, интернет, 5G).

❌ Минусы:

✖ Потеря точности – при оцифровке аналогового часть информации теряется.
✖ Требует больше вычислительных ресурсов – обработка цифровых данных требует процессоров, памяти и алгоритмов.

Сравнительная таблица

Вот таблица, которая сравнивает эти типы сигналов, включая их основные характеристики, применения и особенности:

Характеристика	Аналоговый	Цифровой
Тип сигнала	Непрерывный (не дискретизированный)	Дискретизированный (представлен в виде последовательности чисел)
Природа сигнала	Плавное изменение во времени	Представленный как последовательность 0 и 1
Пример	Звуковой сигнал, напряжение на выходе микрофона	Звуковая дорожка в формате MP3, передача данных по сети
Моделирование	Моделируется с использованием непрерывных значений	Моделируется с помощью дискретных значений (битов)
Качество сигнала	Высокая точность, но подвержен шуму и искажениям	Строго фиксированное качество, не зависит от шума, но ограничено точностью дискретизации
Шумоустойчивость	Подвержен искажениям из-за шумов и помех	Высокая устойчивость к шумам и помехам
Точность	Неограниченная точность (плавная вариация)	Ограниченная точность (в зависимости от битности и частоты дискретизации)
Применение	Радио, телевидение, аудиозаписи, аналоговые измерения	Компьютеры, цифровая телефония, цифровое телевидение, передача данных по сети
Хранение	Невозможно хранить долго (ограничено качеством носителя)	Может быть сохранён в цифровом виде на различных носителях (жесткий диск, облако)
Частота	Частота сигнала может быть любой (не ограничена дискретизацией)	Частота ограничена частотой дискретизации (например, 44,1 кГц в аудио)
Пример преобразования	Аналоговый сигнал в виде напряжения преобразуется в ток	Аналоговый сигнал преобразуется в цифровой с помощью АЦП (аналогово-цифрового преобразователя)
Типы передачи	Передача с помощью аналоговых волн (например, через провод или эфир)	Передача через цифровые каналы связи, например, интернет
Пространственная информация	Не передаёт информацию о пространственном положении	Передает информацию через структуру данных (например, изображения или видео)
Примеры устройств	Старые телевизоры, радиостанции, аналоговые микрофоны	Современные компьютеры, цифровые камеры, смартфоны
Алгоритм обработки	Прямой (не требует преобразования в цифровую форму)	Требует преобразования в цифровую форму (например, дискретизация и кодирование)

Преобразование аналогового в цифровой

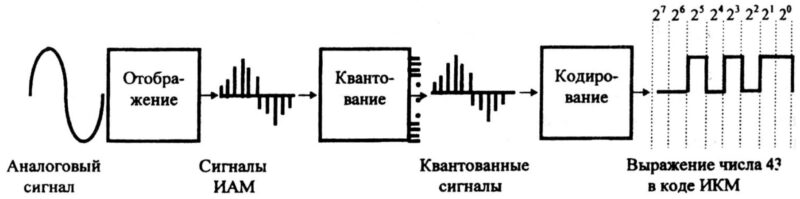

Процесс преобразования обычно включает три основные стадии:

1️⃣ Дискретизация (Sampling) – преобразование непрерывного сигнала в дискретный. Это означает, что он измеряется через определённые интервалы времени, и мы получаем набор значений, соответствующих амплитуде данных в эти моменты времени.

2️⃣ Квантование (Quantization) – округление каждого измеренного значения до ближайшего уровня, которое может быть представлено в цифровой форме. Это важно, так как цифровой сигнал ограничен количеством бит, и для каждого измерения существует определённая точность.

3️⃣ Кодирование (Encoding) – преобразование квантованных значений в двоичный код (систему 0 и 1), который и будет передан, сохранён или обработан.

Эти этапы делают возможным цифровую обработку аналоговых данных и их передачу через цифровые каналы.

Дискретизация аналогового сигнала

Дискретизация представляет собой процесс, при котором аналоговый сигнал измеряется через равные промежутки времени.

📌 Частота дискретизации – количество измерений, которое производится в единицу времени. Чем выше частота дискретизации, тем точнее будет представление аналоговых данных в цифровой форме.

Пример: Для записи аудио в формате CD используется частота дискретизации 44,1 кГц (44 100 измерений в секунду), что позволяет точно воспроизвести диапазон звуковых частот от 20 Гц до 20 000 Гц, которые могут воспринимать человеческие уши.

📌 Теорема Шеннона гласит, что частота дискретизации должна быть как минимум в два раза выше самой высокой частоты аналогового сигнала, чтобы можно было точно восстановить исходный без потерь.

Квантование аналогового сигнала

После того как аналоговый сигнал дискретизирован, следующее, что нужно сделать, – это квантование. Этот процесс заключается в том, что каждое измеренное значение округляется до ближайшего возможного уровня.

📌 Пример: Если у нас есть 8-битный сигнал (256 уровней), то значение амплитуды сигнала округляется до ближайшего из 256 возможных уровней.

Чем больше количество уровней, тем точнее будет восстановлен аналоговый сигнал. Например, 16-битное квантование позволяет разделить данные на 65 536 уровней.

Преимущества более высокого количества уровней:

✔ Большее качество звука (например, для записи музыки в формате FLAC).
✔ Меньше искажений и шума в восстановленном сигнале.

Правда увеличение битности требует больше памяти и вычислительных ресурсов.

Кодирование аналогового сигнала

На последнем этапе преобразования происходит кодирование – преобразование квантованных значений в двоичный код.

📌 Пример: Если результат квантования имеет 256 уровней, то для представления каждого уровня потребуется 8 бит (2⁸ = 256). Для более точного представления, например, 16 бит будет использоваться для кодирования каждого значения.

Цифровые данные после кодирования представляют собой последовательность нулей и единиц, которые могут быть обработаны компьютерами, переданы по цифровым каналам связи или сохранены на цифровых носителях (например, в форматах WAV, MP3, JPEG).

Устройства преобразования

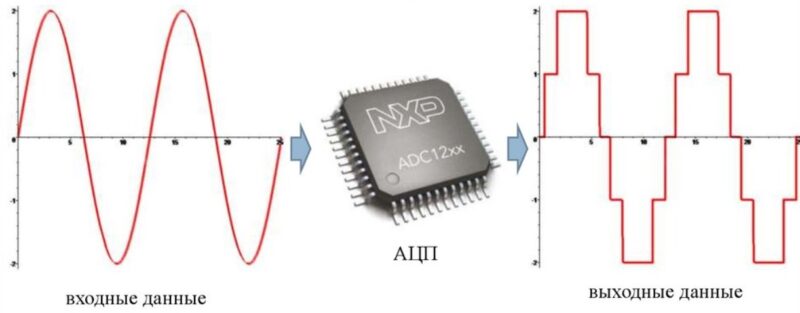

Процесс преобразования с помощью аппаратных устройств называется аналогово-цифровым. Самым распространённым устройством для этого является АЦП (аналогово-цифровой преобразователь).

📌 АЦП – устройство, которое принимает аналоговый сигнал, дискретизирует его, квантирует и кодирует, превращая в цифровой.

Примеры использования АЦП:

✔ Микрофоны и аудиоустройства – преобразуют звуковые волны в цифровой аудиосигнал.
✔ Цифровые камеры и видеоустройства – преобразуют световые сигналы в цифровое изображение.
✔ Измерительные приборы – используют АЦП для оцифровки сигналов от датчиков температуры, давления и других параметров.

Цифро-аналоговое преобразование

Обратный процесс, когда цифровой сигнал преобразуется обратно в аналоговый, называется цифро-аналоговым преобразованием (ЦАП). Это необходимо, например, для воспроизведения звука через динамики или для отображения изображения на экране монитора.

📌 ЦАП принимает цифровые данные и преобразует их в непрерывные аналоговые. Это важно для таких устройств, как:

✔ Аудиоплееры – преобразуют цифровые аудиофайлы в аналоговые сигналы для воспроизведения через динамики.
✔ Телевизоры и мониторы – преобразуют цифровое видео в аналоговые сигналы для отображения на экране.

Применение в технике

Теперь рассмотрим, где и как всё это используется на практике. Понимание применения важно для разработки технологий и устройств, которые составляют основу современного мира.

Применение аналоговых сигналов

Аналоговые данные имеют широкий спектр применения, особенно в таких областях, как телекоммуникации, запись звука и измерения. Рассмотрим некоторые из них более детально.

Звукозапись и воспроизведение

Аналоговое аудио – это одна из самых известных областей применения аналоговых сигналов. Звук записывается в виде непрерывных колебаний звуковой волны, которые потом конвертируются в аналоговый электрический сигнал.

📻 Радио и телевидение: До появления цифровых технологий радиовещание и телевидение использовали аналоговые сигналы для передачи аудио- и видеоконтента. Например, в FM-радио используется амплитудная модуляция (AM), а в аналоговом телевидении частотная (ЧМ) для передачи видеосигнала.

🎤 Звукозапись: Аналоговые записи, такие как магнитофонные ленты или виниловые пластинки, сохраняют непрерывную волну, которая более естественно передаёт все тонкости звучания. Несмотря на развитие цифровых технологий, многие любители музыки предпочитают аналоговые записи за их теплоту и естественность звука.

Электрические сигналы

Аналоговые электросигналы применяются в измерительных приборах и сенсорах. Например, термометры, сигналы от датчиков температуры или давления часто передаются в виде аналоговых электрических сигналов, которые часто нуждаются в обработке и преобразовании для более точных измерений и анализа.

🛠 Измерительные устройства: Старые приборы для измерения напряжения, тока и сопротивления часто работали на аналоговых принципах, передавая данные через изменяющиеся электросигналы. В этих схемах важно иметь плавное представление изменений параметров, что делает аналоговые сигналы наиболее подходящими.

Радио и телевидение

До широкого распространения цифровых технологий телевизионные и радиосигналы передавались исключительно в аналоговом формате. Современные системы, такие как цифровое телевидение и цифровое радио, уже пришли на смену аналоговым. Но до сих пор можно встретить аналоговое вещание в некоторых регионах.

Применение цифровых сигналов

С развитием технологий цифровая обработка и передача данных становились всё более важными. Цифровые сигналы стали стандартом в современных технологиях, от телефонии до компьютерных систем. Рассмотрим несколько сфер, где цифровые сигналы нашли своё применение.

Компьютерные системы и сети

Цифровые сигналы являются основой всех современных вычислительных устройств. Компьютеры, смартфоны, планшеты, серверы – все эти устройства обрабатывают, хранят и передают данные в виде цифровых сигналов.

💻 Интерфейсы и соединения: Порты USB, Ethernet, HDMI, DisplayPort и другие используют цифровые сигналы для передачи данных между устройствами. Все данные, будь то текст, изображения или видео, кодируются в двоичный формат (0 и 1), который компьютеры и другие устройства могут понять и обработать.

📡 Интернет и связи: Интернет-соединения, мобильные сети (например, 4G и 5G), а также Wi-Fi используют цифровые сигналы для передачи информации. Современные системы связи осуществляют цифровую модуляцию и кодирование для улучшения качества передачи и повышения скорости.

Цифровое аудио и видео

С развитием цифрового аудио и видеоформатов в последние десятилетия цифровые сигналы заняли важную роль в передаче и хранении мультимедийных данных.

🎧 Цифровая музыка: Музыкальные форматы, такие как MP3, WAV, FLAC, используют цифровые сигналы для хранения звуков. Эти форматы кодируют аналоговые звуковые волны в цифровую форму, что позволяет передавать, воспроизводить и хранить музыку с минимальными потерями качества.

📺 Цифровое телевидение и кино: Современные телевизоры и проекторы используют цифровые сигналы для передачи видеоконтента, что обеспечивает более чёткое изображение и лучшую цветопередачу. В отличие от аналоговых сигналов, цифровые форматы, такие как MPEG и H.264, позволяют существенно сжать видеопотоки, что даёт возможность передавать видео высокого качества по интернет-каналам с ограниченной пропускной способностью.

Цифровые устройства и сенсоры

Цифровые данные также широко используются в разных измерительных устройствах, таких как цифровые термометры, датчики давления, акселерометры, а также в видеокамерах и других сенсорах.

📊 Цифровая обработка данных: Цифровые данные удобно обрабатывать с помощью микропроцессоров и микроконтроллеров, что даёт точные результаты в реальном времени. Например, цифровые осциллографы позволяют измерять и анализировать электросигналы с высокой точностью, что невозможно с аналоговыми устройствами.

Выводы по статье

Понимание сути и природы сигналов играет важную роль в разработке современных технологий, от аудиосистем до телекоммуникаций и компьютерных сетей. И несмотря на то, что цифровые сигналы постепенно вытесняют аналоговые в большинстве случаев, последние всё ещё находят широкое применение в областях, где требуется высокая точность и плавность изменений.
