Аттенюаторы

Аттенюатор – это важный элемент в радиоэлектронике, оптических системах, звуковом оборудовании и телекоммуникациях. Он предназначен для управления уровнем сигнала, снижая его мощность без значительных искажений формы волны. Это устройство выполняет ключевые функции в различных сферах:

• Ограничение уровня сигнала – защита чувствительных компонентов от перегрузки.
• Согласование сопротивления – уменьшение отражений и улучшение работы цепи.
• Контроль мощности – регулировка мощности сигнала в передающих и приёмных схемах.

Аттенюаторы бывают разных видов: фиксированные, переменные, управляемые, цифровые, коаксиальные, оптические и многие другие. В зависимости от области применения они могут работать с электрическими, радиочастотными или световыми сигналами.

В этой статье редколлегия сайта Радиосхемы подробно разберёт устройство и принципы работы данных элементов, их основные виды, характеристики, способы расчёта, схемы подключения, а также даст рекомендации по выбору.

Что такое аттенюатор

Аттенюатор (от лат. *attenuare* – «ослаблять») – это устройство, которое снижает мощность сигнала без существенного изменения его формы. Он используется в широком диапазоне частот – от низкочастотных аудиосистем до сверхвысокочастотных (СВЧ) радиопередатчиков.

Основные задачи аттенюаторов:

📉 Уменьшение уровня сигнала – важно в радиочастотных и звуковых системах, где мощность передаваемого сигнала может превышать допустимые значения.

🔧 Защита оборудования – в измерительных приборах и приёмниках аттенюатор предотвращает перегрузку входных каскадов.

📡 Согласование сопротивлений – помогает минимизировать отражённые сигналы, улучшая эффективность передачи данных.

🎛 Регулировка уровня сигнала – например, в усилителях звука или радиооборудовании для точной настройки мощности.

Виды аттенюаторов

Аттенюаторы классифицируются по принципу работы, конструкции, диапазону частот и способу управления. Рассмотрим основные типы устройств.

По принципу работы

🔹 Фиксированные – имеют заранее заданный коэффициент ослабления, который нельзя изменить во время эксплуатации. Используются в цепях, где требуется постоянное снижение уровня сигнала.

🔹 Переменные – позволяют изменять коэффициент ослабления вручную или автоматически. Они применяются в лабораторных установках и аудиосистемах для точной настройки.

🔹 Ступенчатые – работают в дискретных режимах с несколькими фиксированными уровнями ослабления, переключаемыми механически или электрически.

🔹 Управляемые – изменение коэффициента ослабления происходит под действием внешнего сигнала, например, управляющего напряжения.

🔹 Цифровые – работают по принципу переключаемых резистивных сеток, управляемых микроконтроллером. Они используются в современных телекоммуникационных системах.

По конструктивному исполнению

📡 Коаксиальные – применяются в радиочастотных цепях, имеют разъёмы типа SMA, N, F и др.

🌐 Оптические – ослабляют мощность оптического сигнала в волоконно-оптических линиях связи, выпускаются в форматах LC, SC, FC и других.

📶 СВЧ аттенюаторы – работают на сверхвысоких частотах (ГГц) и используются в спутниковых системах, радарах и радиолокации.

🎸 Аудиоаттенюаторы – применяются в усилителях, гитарных системах, звуковом оборудовании для управления громкостью без потери качества звука.

Основные характеристики

Каждый аттенюатор имеет ряд параметров, которые определяют его работу.

1. Коэффициент ослабления (затухание)

Измеряется в децибелах (дБ) и показывает, во сколько раз мощность сигнала уменьшается.

Формула:
\[
A = 10 \log \left(\frac{P_{\text{вх}}}{P_{\text{вых}}}\right)
\]
где: \( P_{\text{вх}} \) – мощность входного сигнала, \( P_{\text{вых}} \) – мощность выходного сигнала.

Примеры стандартных уровней ослабления:

✅ 10 дБ – снижает мощность в 10 раз.
✅ 20 дБ – снижает мощность в 100 раз.
✅ 30 дБ – снижает мощность в 1000 раз.

Таблица ослабления сигнала в децибелах (дБ) и соответствующего уменьшения мощности и напряжения.

📌 Для перевода ослабления в разы используются формулы:

Мощность:
\[
P_{\text{вых}} = P_{\text{вх}} \times 10^{-A/10}
\]

Напряжение:
\[
U_{\text{вых}} = U_{\text{вх}} \times 10^{-A/20}
\]

2. Рабочий диапазон частот

Определяет, в каких частотных диапазонах аттенюатор сохраняет свои характеристики. Например:

• Низкочастотные (до 100 кГц) – применяются в аудиоаппаратуре.
• Высокочастотные (1–6 ГГц) – используются в радиочастотных схемах.

3. Импеданс (по-русски сопротивление)

Обычно составляет 50 Ом (для радиочастотных устройств) или 75 Ом (для телевизионных систем).

4. Максимальная мощность

Показывает, какую мощность сигнала может выдержать аттенюатор без перегрева и разрушения. Например, **100 Вт** – для мощных передатчиков.

5. Входные и выходные разъёмы

Существуют различные форматы подключения: SMA, N, F, LC, SC и др.

Конструкция и схемы

Они могут иметь различные конструктивные исполнения в зависимости от их назначения, принципа работы и области применения. Рассмотрим несколько наиболее распространённых вариантов.

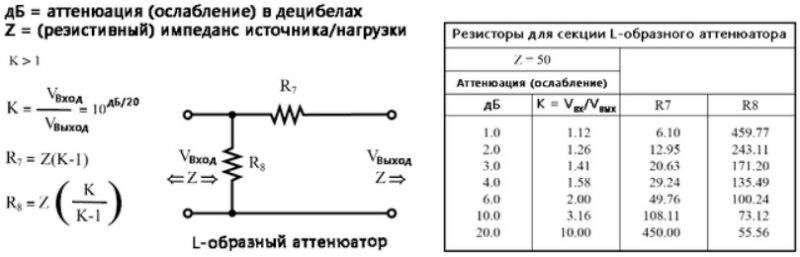

Аттенюатор на резисторах

Один из самых простых и распространённых типов – это резистивный. Он состоит из нескольких резисторов, которые образуют делитель напряжения, уменьшая мощность сигнала. Простейший резистивный аттенюатор выполняется по Π-образной (П-образной) или T-образной схеме.

Принцип работы:

Резисторы в такой схеме обеспечивают заданный уровень ослабления сигнала. Важно правильно подобрать номиналы, чтобы получить нужное значение коэффициента затухания и сохранить согласованное сопротивление цепи.

Преимущества:

✅ Простая конструкция
✅ Дешёвые компоненты
✅ Хорошая повторяемость характеристик

Недостатки:

❌ Ограниченный рабочий диапазон частот
❌ Невозможность регулировки ослабления

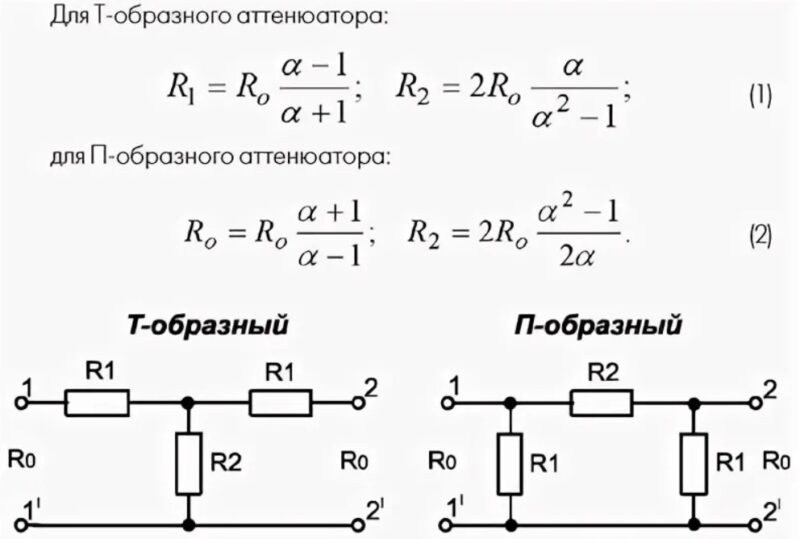

П-образные аттенюаторы

Представляет собой схему из трёх резисторов, расположенных в виде буквы Π (два резистора последовательно и один – параллельно).

Формулы расчёта:

Если известны входное сопротивление Rвх, выходное сопротивление Rвых и требуемое ослабление A (дБ), то номиналы резисторов вычисляются так:

\[
R_1 = R \times \frac{(10^{A/20} — 1)}{(10^{A/20} + 1)}
\]

\[
R_2 = R \times \frac{10^{A/20}}{(10^{A/20} + 1)}
\]

Преимущества:

✅ Хорошее согласование сопротивлений
✅ Подходит для работы на ВЧ и СВЧ

Недостатки:

❌ Требует точного расчёта
❌ Большие габариты при работе с мощными сигналами

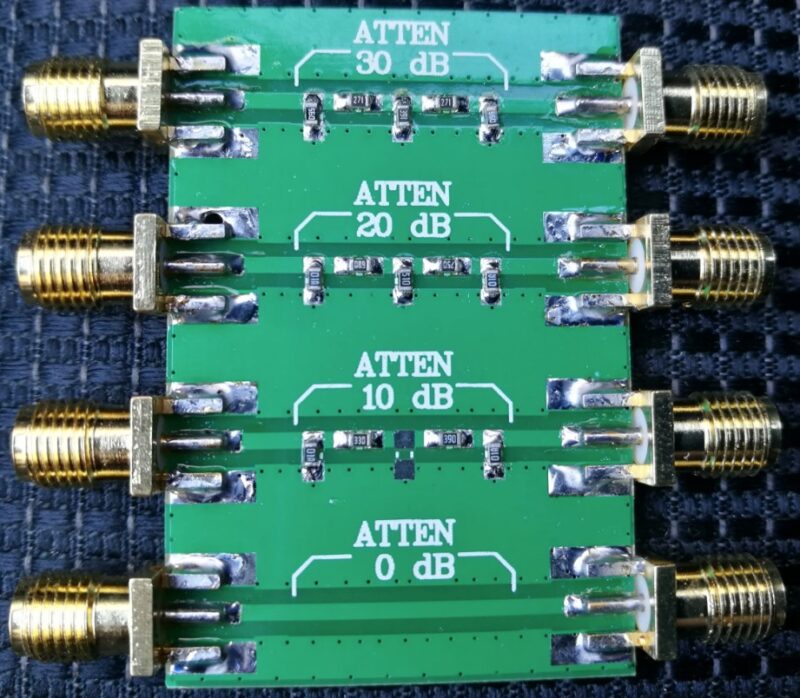

Коаксиальные аттенюаторы

Коаксиальные аттенюаторы используются в радиочастотных цепях и оснащены разъёмами SMA, N, F или BNC. Они предназначены для работы в ВЧ- и СВЧ-диапазонах.

Преимущества:

✅ Высокая стабильность параметров
✅ Возможность работы на частотах до 50 ГГц
✅ Компактные размеры

Недостатки:

❌ Дороже резистивных схем
❌ Ограниченный рабочий диапазон мощности

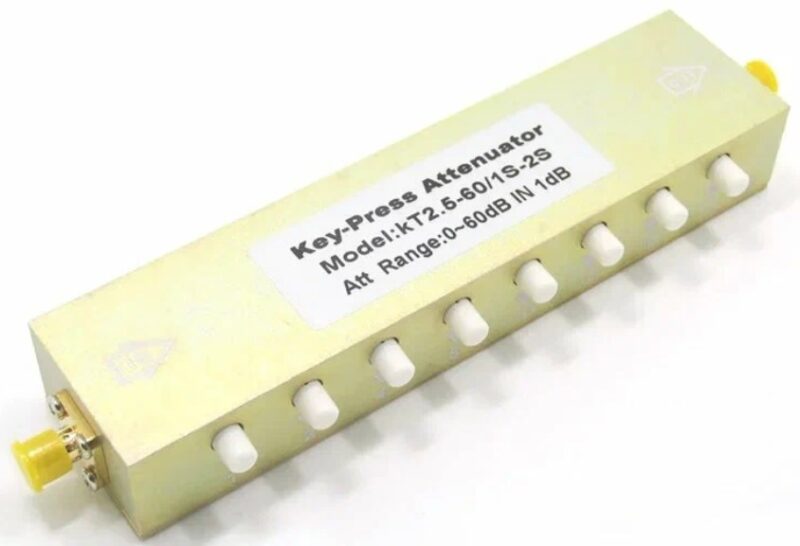

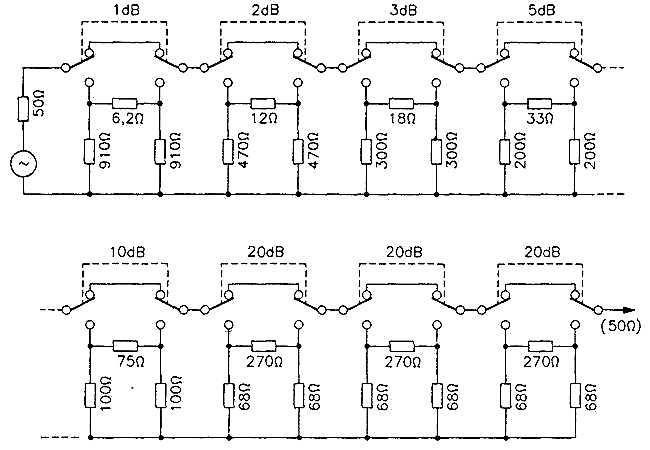

Ступенчатые аттенюаторы

Ступенчатые аттенюаторы состоят из нескольких резистивных делителей, которые включаются и отключаются механическими переключателями или реле.

Преимущества:

✅ Возможность регулировки ослабления дискретными шагами
✅ Высокая точность регулировки

Недостатки:

❌ Более сложная конструкция
❌ Ограниченная долговечность механических переключателей

Примеры расчётов на практике

📌 Пример 1: Ослабление мощности на 10 дБ

🔹 Дано: Входная мощность: 5 Вт. Аттенюатор: 10 дБ.

🔹 Формула для расчёта мощности:
\[
P_{\text{вых}} = P_{\text{вх}} \times 10^{-A/10}
\]

🔹 Подставляем значения:
\[
P_{\text{вых}} = 5 \times 10^{-10/10} = 5 \times 0.1 = 0.5 \text{ Вт}
\]

📌 Ответ: после прохождения через аттенюатор мощность уменьшится до 0.5 Вт.

📌 Пример 2: Ослабление напряжения на 20 дБ

🔹 Дано: Входное напряжение: 12 В. Аттенюатор: 20 дБ.

🔹 Формула для расчёта напряжения:
\[
U_{\text{вых}} = U_{\text{вх}} \times 10^{-A/20}
\]

🔹 Подставляем значения:
\[
U_{\text{вых}} = 12 \times 10^{-20/20} = 12 \times 0.1 = 1.2 \text{ В}
\]

📌 Ответ: после прохождения через аттенюатор напряжение снизится до 1.2 В.

📌 Пример 3: Подбор аттенюатора для ослабления мощности

🔹 Задача: выбрать аттенюатор, чтобы ослабить сигнал с 50 Вт до 5 Вт.

🔹 Формула для расчёта ослабления в дБ:
\[
A = 10 \times \log_{10} \left( \frac{P_{\text{вх}}}{P_{\text{вых}}} \right)
\]

🔹 Подставляем значения:
\[
A = 10 \times \log_{10} \left( \frac{50}{5} \right) = 10 \times \log_{10} (10) = 10 \text{ дБ}
\]

📌 Ответ: нужен аттенюатор на 10 дБ.

📌 Пример 4: Подбор аттенюатора для снижения напряжения

🔹 Задача: подобрать так, чтобы уменьшить напряжение с 24 В до 2.4 В.

🔹 Формула для расчёта ослабления в дБ:
\[
A = 20 \times \log_{10} \left( \frac{U_{\text{вх}}}{U_{\text{вых}}} \right)
\]

🔹 Подставляем значения:
\[
A = 20 \times \log_{10} \left( \frac{24}{2.4} \right) = 20 \times \log_{10} (10) = 20 \text{ дБ}
\]

📌 Ответ: нужен аттенюатор на 20 дБ.

И ещё пример расчёта простого аттенюатора на резисторах. Для П-образного с ослаблением 10 дБ и сопротивлением 50 Ом используем формулы:

\[
R_1 = 50 \times \frac{(10^{10/20} — 1)}{(10^{10/20} + 1)}
\]
\[
R_2 = 50 \times \frac{10^{10/20}}{(10^{10/20} + 1)}
\]

Подставляя значения, получаем:

• R1 ≈ 17.36 Ом
• R2 ≈ 68.14 Ом

Таким образом, для ослабления 10 дБ в П-образной схеме нужно использовать резисторы 17.36 Ом и 68.14 Ом.

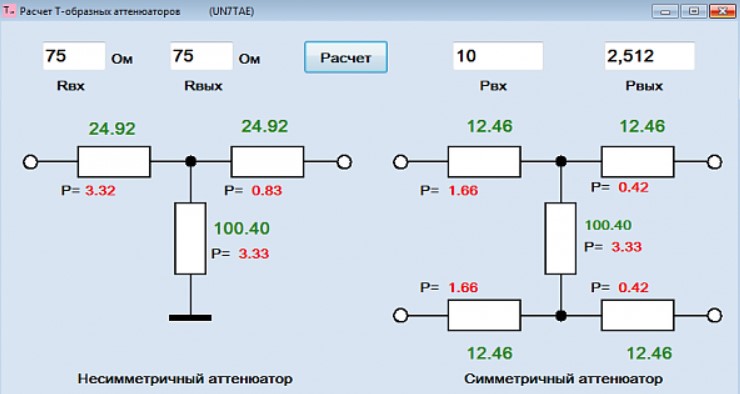

Чаще всего для вычислений пользуются калькуляторами, что повышает точность и исключает ошибку.

Популярные типы и стандарты

Существует множество типов аттенюаторов с различными разъёмами и конструкциями. Рассмотрим наиболее популярные.

Аттенюатор SMA

📡 SMA (SubMiniature version A) – коаксиальный с разъёмом SMA, предназначенный для работы на частотах до 18 ГГц.

Область применения:

• Радиочастотные устройства
• Измерительная техника
• Антенны и радиосистемы

Аттенютор N

🔩 N-type – с резьбовым соединением для работы с мощными сигналами и частотами до 11 ГГц.

Область применения:

• Системы связи
• Спутниковое оборудование

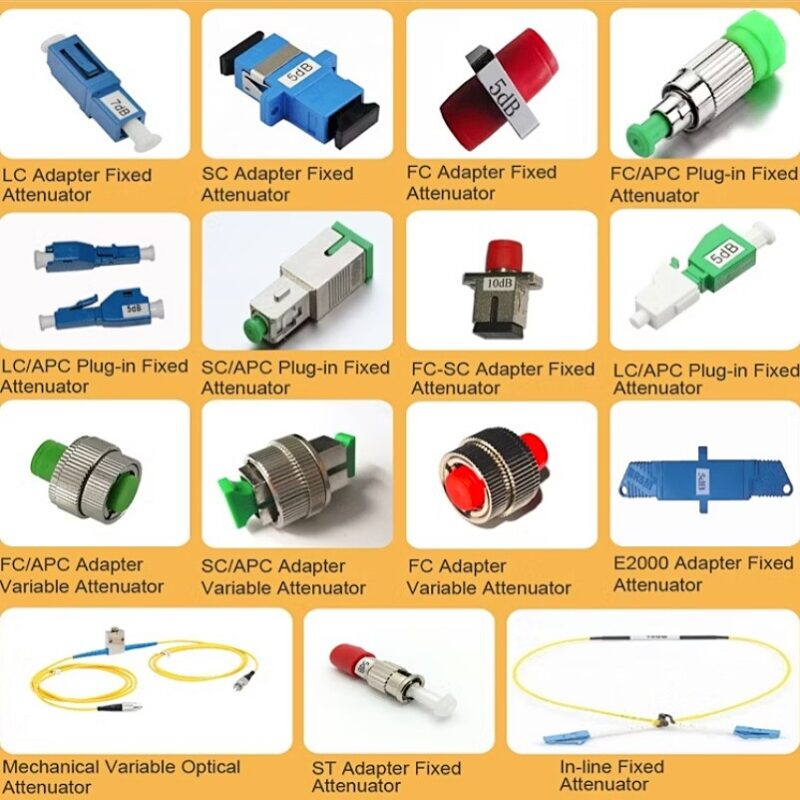

Аттенюатор LC

🌐 LC – предназначен для оптоволоконных систем. Имеет разъём LC и ослабляет световой сигнал.

Область применения:

• Волоконно-оптические линии связи
• Сетевое оборудование

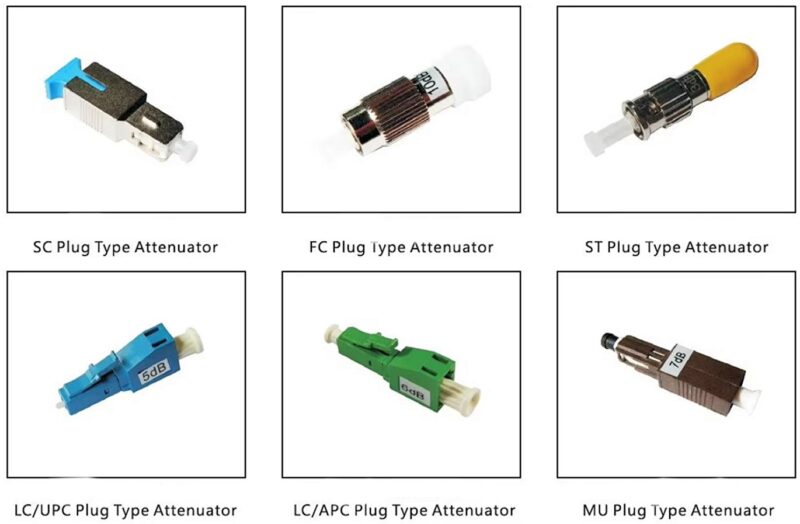

Аттенюатор SC

🔗 SC – ещё один оптический элемент, отличающийся простотой подключения.

Область применения:

• Оптические сети высокой скорости
• Телевизионные системы

Аттенюатор F

📺 F-type – используется в телевизионных и спутниковых системах, где необходимо уменьшение мощности сигнала в коаксиальном кабеле.

Область применения:

• Телевидение
• Спутниковая связь

Вот таблица с популярными типами и стандартами, их характеристиками и областями применения:

Тип	Характеристики	Применение
SMA 📡	Коаксиальный, частоты до 18 ГГц, компактный	Радиочастотные системы, измерительное оборудование
N 🔩	Резьбовое соединение, до 11 ГГц, высокая мощность	Радиосвязь, спутниковые системы
LC 🌐	Оптический, разъём LC, ослабление светового сигнала	Волоконно-оптические сети, телекоммуникации
SC 🔗	Оптический, разъём SC, удобное подключение	Высокоскоростные оптоволоконные системы
F 📺	Коаксиальный, используется в ТВ-системах	Кабельное и спутниковое телевидение
Коаксиальный	Высокочастотный, стабильные характеристики	Радиочастотные и СВЧ-системы
Ступенчатый	Регулируемое ослабление, механическое или релейное переключение	Лабораторные и тестовые системы
Резистивный	Простая схема, фиксированное ослабление	Электронные схемы, усилители
Гитарный	Регулирует громкость без потери тембра	Гитарные усилители, студийное оборудование
Цифровой	Управляется микропроцессором, высокая точность	Современные телекоммуникационные сети

Где купить и как выбрать

На что обратить внимание при выборе

📌 Тип сигнала – электрический, радиочастотный или оптический
📌 Коэффициент ослабления – стандартные значения 10 дБ, 20 дБ, 30 дБ
📌 Частотный диапазон – низкочастотный, ВЧ или СВЧ
📌 Максимальная мощность – от 1 Вт до 100 Вт и выше
📌 Тип разъёма – SMA, N, LC, SC, F

Вот таблица характеристик, которая поможет вам разобраться в ключевых параметрах устройств, используемых в различных областях.

Популярные производители

🏆 Mini-Circuits – мировой лидер в производстве ВЧ-аттенюаторов
🏆 Keysight Technologies – производит лабораторное измерительное оборудование
🏆 Weinschel – известен точными цифровыми аттенюаторами
🏆 Pasternack – предлагает широкий выбор коаксиальных аттенюаторов

Таким образом, аттенюаторы – это незаменимые элементы в радиоэлектронике, оптических сетях, измерительных системах и аудиоаппаратуре. Они помогают регулировать уровень сигнала, защищать оборудование и улучшать качество передачи данных. При выборе аттенюатора важно учитывать коэффициент ослабления, диапазон частот, мощность и тип разъёмов.
