Делитель напряжения и делитель тока – это электрические схемы, позволяющие изменять уровень напряжения или тока в цепи. Они основаны на свойствах пассивных компонентов, таких как резисторы, конденсаторы и катушки индуктивности, которые распределяют напряжение или ток между своими элементами согласно законам электротехники.
- Делитель напряжения – это схема, которая уменьшает входное напряжение до желаемого уровня путем деления его между двумя или более компонентами.
- Делитель тока – это аналогичная схема, но она распределяет ток между параллельно соединенными элементами.
| Критерий | Делитель напряжения | Делитель тока |
|---|---|---|
| Принцип работы | Разделяет входное напряжение на два части с помощью резисторов или других компонентов. | Разделяет общий ток в цепи между несколькими путями, используя сопротивления. |
| Компоненты | Обычно состоит из двух или более резисторов, конденсаторов или индуктивностей. | Состоит из резисторов, катушек или других компонентов для разделения тока. |
| Основная цель | Снижение или регулировка напряжения в цепи. | Разделение тока для обеспечения работы различных компонентов или датчиков. |
| Распределение | Напряжение распределяется между резисторами пропорционально их сопротивлениям. | Ток будет изменяться в зависимости от сопротивления путей, но общий ток сохраняется. |
| Зависимость от нагрузки | Выходное напряжение может изменяться в зависимости от нагрузки (в случае резистивного делителя). | Ток будет изменяться в зависимости от сопротивления путей, но общий ток сохраняется. |
| Применение | Используются для уменьшения напряжения в цепях питания, измерениях, синхронизации уровней. | Используются для измерения тока, в датчиках тока, управления током в цепях. |
| Примеры применения | Резистивный делитель напряжения в схемах, согласование уровней для микросхем. | Токоразделители в датчиках, схемах защиты от перегрузки, измерениях тока. |
| Закон, используемый для расчета | Закон Ома и правило деления напряжения. | Закон Ома и закон Кирхгофа для распределения тока. |
Зачем нужны делители напряжения и тока
Их широко применяются в электронике для:
- Снижения уровня напряжения – в цепях, где необходимо уменьшить напряжение до определенного уровня для питания микросхем, датчиков и других компонентов.
- Измерительных систем – в вольтметрах и амперметрах, где делители позволяют изменять чувствительность прибора.
- Согласования сигналов – при передаче данных между устройствами с разными уровнями напряжений.
- Регулировки тока – в управлении светодиодами, транзисторами и другими элементами.
Основные области применения
- Электронные схемы – регулировка уровней напряжения в микросхемах, управление транзисторами.
- Измерительные системы – входные цепи осциллографов, мультиметров, делители в АЦП.
- Системы питания – снижение напряжения для питания датчиков, схем управления.
- Радиотехника – согласование входных и выходных сигналов в радиочастотных цепях.
- Автомобильная электроника – мониторинг напряжения аккумулятора и других параметров.
Принцип работы схемы
Закон Ома и правило деления напряжения
Работа делителя напряжения основана на Законе Ома, который определяет связь между током, напряжением и сопротивлением:
\[
U = I \cdot R
\]
где:
- \( U \) — напряжение (В),
- \( I \) — ток (А),
- \( R \) — сопротивление (Ом).
В делителе напряжения два резистора соединены последовательно, и входное напряжение распределяется между ними в зависимости от их сопротивлений.
Правило деления напряжения:
\[
U_2 = U_{вх} \cdot \frac{R_2}{R_1 + R_2}
\]
где:
- \( U_{вх} \) — входное напряжение,
- \( U_2 \) — напряжение на втором резисторе,
- \( R_1 \), \( R_2 \) — сопротивления резисторов.
Простая схема делителя на резисторах
Наиболее распространенный вариант состоит из двух последовательно соединенных резисторов:
Здесь:
- \( V_{in} \) – входное напряжение,
- \( V_{out} \) – выходное напряжение,
- \( R_1 \) и \( R_2 \) – резисторы.
Формула расчета делителя напряжения
Формула для расчета выходного напряжения:
\[
V_{out} = V_{in} \cdot \frac{R_2}{R_1 + R_2}
\]
Пример расчета:
Допустим, у нас есть делитель с входным напряжением 12В, состоящий из резисторов \( R_1 = 1кОм \) и \( R_2 = 2кОм \). Выходное рассчитывается так:
\[
V_{out} = 12V \times \frac{2000}{1000 + 2000} =
\]
\[
= 12V \times \frac{2}{3} = 8V
\]
Таким образом, на выходе делителя напряжение составляет 8 В.
Виды делителей напряжения
Делители могут быть построены на основе различных компонентов, в зависимости от области применения. Рассмотрим основные типы.

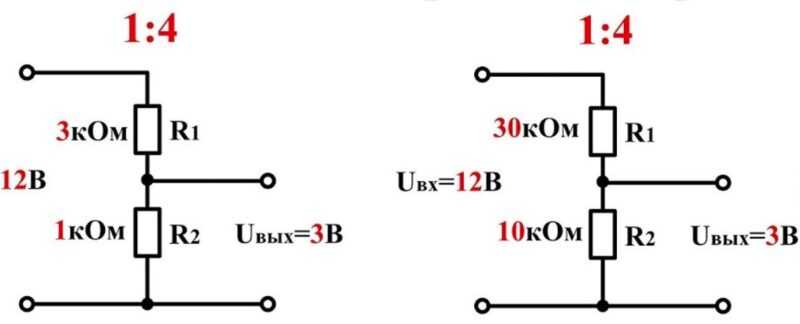

Резистивный делитель напряжения
Это простейший тип, который состоит из двух или более последовательно соединенных резисторов. Он используется для получения фиксированного выходного напряжения, которое определяется соотношением сопротивлений.
Формула расчета выходного напряжения:
\[
V_{\text{out}} = V_{\text{in}} \cdot \frac{R_2}{R_1 + R_2}
\]
где:
- \(V_{\text{in}}\) – входное напряжение,
- \(V_{\text{out}}\) – выходное напряжение,
- \(R_1\), \(R_2\) – сопротивления резисторов.
Применение в схемах согласования уровней напряжения
Резистивные делители широко используются для согласования уровней напряжения в цифровых и аналоговых схемах. Например, если одна микросхема работает на 5 В, а другая – на 3,3 В, можно использовать резистивный делитель для понижения уровня сигнала.
Расчет сопротивлений
Чтобы подобрать резисторы, необходимо учитывать следующие параметры:
- Номиналы резисторов должны обеспечивать нужное соотношение напряжений.
- Сопротивление не должно быть слишком большим (может снизить ток), но и не слишком маленьким (может увеличить потребление тока).
- Для минимального влияния нагрузки выходное сопротивление делителя должно быть значительно меньше входного сопротивления подключаемой схемы.

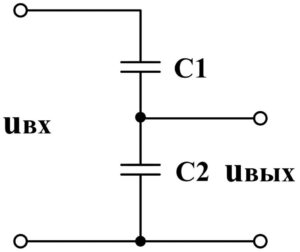

Емкостной делитель напряжения
В емкостном напряжение делится между двумя конденсаторами, соединенными последовательно. В отличие от резистивного, он применяется преимущественно в переменных (AC) цепях.
Формула расчета емкостного делителя:
\[
V_{\text{out}} = V_{\text{in}} \cdot \frac{C_1}{C_1 + C_2}
\]
где:
- \(C_1\), \(C_2\) – емкости конденсаторов,
- \(V_{\text{in}}\) – входное напряжение,
- \(V_{\text{out}}\) – выходное напряжение.
Применение в ВЧ-схемах и генераторах сигналов
Они часто используются в радиотехнических схемах, генераторах сигналов и схемах управления высокой частоты. Могут быть полезны для деления напряжения в цепях, где важна реактивность, а не сопротивление постоянному току.
Индуктивный делитель напряжения
Используют катушки индуктивности вместо резисторов или конденсаторов. Они применяются в цепях с переменным током, особенно в трансформаторах и фильтрах.
Особенности расчета
Индуктивный рассчитывается аналогично емкостному, но с использованием индуктивностей:
\[
V_{\text{out}} = V_{\text{in}} \cdot \frac{L_1}{L_1 + L_2}
\]
где: \(L_1\), \(L_2\) – индуктивности катушек.
Использование в импульсных источниках питания
Находят применение в импульсных блоках питания, схемах согласования сопротивлений и радиочастотных устройствах, где важно учитывать частотные характеристики компонентов.
Высоковольтные делители напряжения
Высоковольтные делители предназначены для работы с напряжениями, превышающими сотни или тысячи вольт. Они используются в лабораторных приборах, силовых установках и системах электроснабжения.
Делители напряжения для осциллографов
В осциллографах применяются высоковольтные делители для измерения напряжений, которые превышают входной диапазон прибора.
Безопасность работы с высокими напряжениями
Здесь не лишне будет напомнить, что при работе с высоковольтными схемами необходимо учитывать:
- Использование резисторов с высоким напряжением пробоя.
- Применение изолирующих корпусов и защитных экранов.
- Выбор компонентов с высоким допустимым напряжением и мощностью рассеивания.

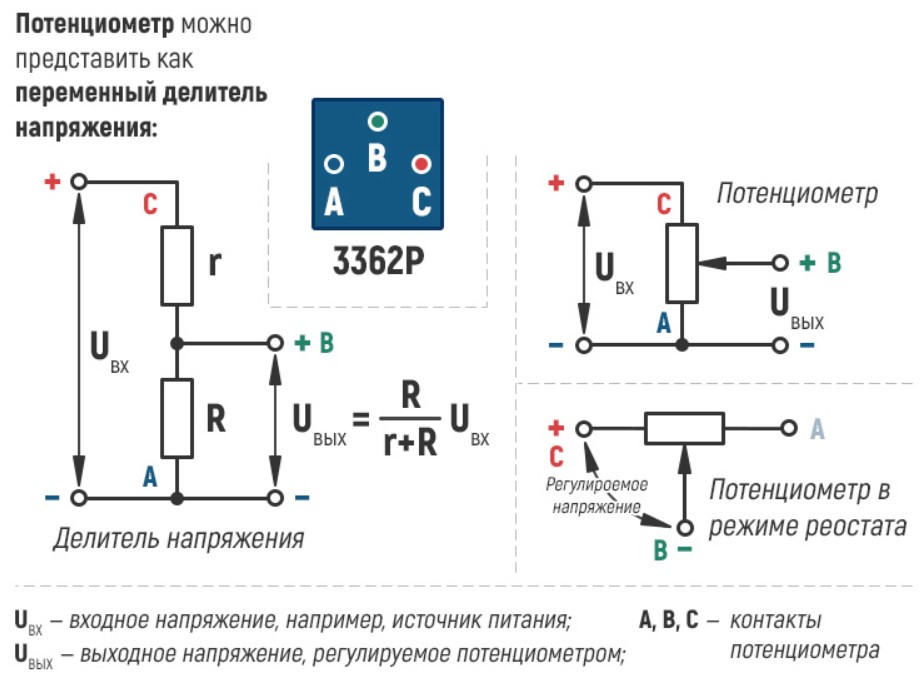

Переменный делитель напряжения
Реализуется с помощью потенциометра – переменного резистора, у которого одно из соединений является подвижным. Изменяя положение ползунка, можно регулировать выходное напряжение.
Применение в регулировке выходного напряжения
Используются в регуляторах громкости, яркости дисплеев, настройках аналоговых сигналов. Они позволяют динамически изменять выходное напряжение, что делает их удобными для настройки параметров в реальном времени.
Различные виды делителей напряжения применяются в зависимости от требований к точности, частоте сигнала и уровням напряжения. Резистивные удобны в схемах постоянного тока, емкостные и индуктивные – в переменном токе, высоковольтные – в измерительных приборах, а переменные – в регулировке каких-либо параметров.
Расчет делителя
Резистивный делитель напряжения – это простейшая схема, состоящая из двух последовательно соединенных резисторов \( R_1 \) и \( R_2 \). Выходное напряжение \( V_{\text{out}} \) определяется по формуле:
\[
V_{\text{out}} = V_{\text{in}} \cdot \frac{R_2}{R_1 + R_2}
\]
где:
- \( V_{\text{in}} \) – входное напряжение,
- \( V_{\text{out}} \) – выходное напряжение,
- \( R_1 \) и \( R_2 \) – номиналы резисторов.
Если система нагружается (например, подключается микроконтроллер), то необходимо учитывать сопротивление нагрузки \( R_L \), так как оно изменяет выходное напряжение. В этом случае реальное напряжение на выходе можно найти по формуле:
\[
V_{\text{out}} = V_{\text{in}} \cdot \frac{R_2 \parallel R_L}{R_1 + (R_2 \parallel R_L)}
\]
где \( R_2 \parallel R_L \) – эквивалентное сопротивление параллельно соединенных \( R_2 \) и \( R_L \).
Более подробно смотрите в материале про расчёт сопротивлений резисторов цепи.
Онлайн-калькулятор
Чтобы упростить расчеты, можно воспользоваться онлайн-калькулятором. Он позволяет:
- Быстро подобрать значения резисторов для нужного выходного напряжения.
- Учитывать нагрузку и корректировать номиналы.
- Рассчитывать делители для сложных схем с несколькими ступенями.
Расчет коэффициента делителя
Коэффициент деления напряжения \( K \) показывает, во сколько раз выходное напряжение меньше входного:
\[
K = \frac{V_{\text{out}}}{V_{\text{in}}} = \frac{R_2}{R_1 + R_2}
\]
Например, если \( R_1 = 10 кОм \), \( R_2 = 5 кОм \), то коэффициент деления:
\[
K = \frac{5}{10 + 5} = \frac{5}{15} = 0.33
\]
Это означает, что выходное напряжение составляет 33% от входного.
Примеры расчета делителя на резисторах
Пример 1: Нужно получить 3.3 В из 5 В (например, для подключения датчика к микроконтроллеру).
\[
V_{\text{in}} = 5V, \quad V_{\text{out}} = 3.3V
\]
Выберем \( R_1 = 1.2 кОм \), найдем \( R_2 \):
\[
R_2 = R_1 \cdot \frac{V_{\text{out}}}{V_{\text{in}} — V_{\text{out}}} =
\]
\[
1.2к \cdot \frac{3.3}{5 — 3.3} = 1.2к \cdot \frac{3.3}{1.7} \approx 2.35 кОм
\]
Округляем до ближайшего стандартного номинала \( R_2 = 2.4 кОм \).
Пример 2: Для осциллографа нужно разделить 100 В на 10 В. Выберем \( R_1 = 900 кОм \), тогда \( R_2 = 100 кОм \), так как:
\[
K = \frac{100к}{900к + 100к} = 0.1
\]
Делители тока
Отличие делителя тока от делителя напряжения
Делитель напряжения разделяет входное напряжение между элементами схемы, а делитель тока распределяет общий ток между параллельно соединенными ветвями.
Если резисторы соединены параллельно, то суммарный ток распределяется между ними обратно пропорционально их сопротивлениям.
Закон Кирхгофа и расчет токо-делителей
По первому закону Кирхгофа:
\[
I_{\text{общ}} = I_1 + I_2
\]
Где:
- \( I_{\text{общ}} \) – общий ток,
- \( I_1 \) и \( I_2 \) – токи в каждой ветви.
Если два резистора \( R_1 \) и \( R_2 \) соединены параллельно, то ток через них можно вычислить по формуле:
\[
I_1 = I_{\text{общ}} \cdot \frac{R_2}{R_1 + R_2}
\]
\[
I_2 = I_{\text{общ}} \cdot \frac{R_1}{R_1 + R_2}
\]
Таким образом, ток делится пропорционально сопротивлениям, но наоборот: чем меньше сопротивление, тем больше ток.
Пример: Пусть \( I_{\text{общ}} = 10 мА \), \( R_1 = 2 кОм \), \( R_2 = 3 кОм \).
Тогда:
\[
I_1 = 10 мА \times \frac{3}{2+3} = 10 \times 0.6 = 6 мА
\]
\[
I_2 = 10 мА \times \frac{2}{2+3} = 10 \times 0.4 = 4 мА
\]
Использование в датчиках тока
Токовые делители применяются в:
- Датчиках тока, где измеряется падение напряжения на шунте.
- Силовой электронике, где распределяется нагрузка между компонентами.
- Стабилизаторах напряжения, чтобы сбалансировать выходной ток.
Пример применения – токовый датчик на шунтирующем резисторе:
- В цепь включают резистор малого номинала (например, 0.1 Ом).
- Падение напряжения измеряется, затем по закону Ома рассчитывается ток:
\[
I = \frac{V}{R}
\]
Если на резисторе 0.1 Ом падение 50 мВ, ток равен:
\[
I = \frac{50 мВ}{0.1 Ом} = 0.5 А
\]
Мы рассмотрели принципы расчета делителей напряжения и тока, их формулы и примеры. Как видите, делители напряжения удобны для согласования уровней сигнала, питания компонентов и измерений. А делители тока применяются в измерительных приборах и силовой электронике.
Применение делителей
Делители напряжения находят широкое применение в электронике. Они используются для снижения напряжения в цепях питания, в измерительных приборах, схемах согласования уровней и управлении транзисторами. Рассмотрим основные области их применения.
Делитель напряжения в цепях питания
Во многих случаях требуется понизить напряжение для питания различных компонентов схемы. Например, микроконтроллеры и датчики могут работать при 3.3 В или 1.8 В, тогда как источник питания выдает 5 В или 12 В. Для этого можно использовать делитель напряжения на резисторах. Однако у него есть недостаток – делитель не может обеспечивать значительную нагрузку, так как потребляет ток даже без нагрузки и не стабилизирует напряжение при изменении тока нагрузки.
Пример схемы:
\[
V_{\text{out}} = V_{\text{in}} \cdot \frac{R_2}{R_1 + R_2}
\]
Допустим, требуется получить 3.3 В из 5 В. Выбираем \( R_1 = 1.2 кОм \), \( R_2 = 2.4 кОм \), тогда:
\[
V_{\text{out}} = 5V \times \frac{2.4к}{1.2к + 2.4к} = 3.3V
\]
Для питания логических схем лучше использовать стабилизаторы напряжения (например, LDO стабилизаторы или DC-DC-преобразователи), а делители напряжения применять только в цепях малых токов.
Делители напряжения в измерительных приборах
Делители напряжения широко применяются в измерительных приборах для согласования уровней измеряемых сигналов.
- Мультиметры – вольтметры внутри мультиметра используют высокоомные резистивные делители напряжения, чтобы уменьшить измеряемое напряжение до уровня, подходящего для встроенного АЦП (аналогово-цифрового преобразователя).
- Осциллографы – входной делитель напряжения (например, 10:1 или 100:1) позволяет измерять сигналы с высоким напряжением, уменьшая его до безопасного уровня.

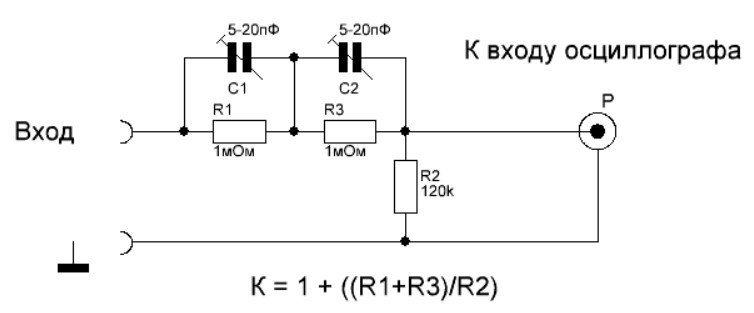

Пример резистивного делителя для осциллографа: Если нужно уменьшить сигнал 100 В до 10 В, выбирают \( R_1 = 900 кОм \), \( R_2 = 100 кОм \), тогда коэффициент деления:
\[
K = \frac{100к}{900к + 100к} = 0.1
\]
Для точных измерений используется **компенсация емкости**, чтобы учитывать частотные свойства схемы и избежать искажений.
Делители в схемах согласования уровней
Во многих цифровых схемах необходимо согласовать уровни сигналов между устройствами, работающими на разных напряжениях. Например, микроконтроллер с уровнем 5 В должен передавать данные модулю, который работает на 3.3 В. В этом случае можно использовать резистивный делитель напряжения:
— \( V_{\text{in}} = 5V \), требуется получить \( V_{\text{out}} = 3.3V \).
- Выбираем \( R_1 = 1.8 кОм \), \( R_2 = 3.3 кОм \).
\[
V_{\text{out}} = 5V \times \frac{3.3к}{1.8к + 3.3к} = 3.3V
\]
Этот метод прост, но у него есть недостатки:
- Снижает скорость передачи сигнала из-за паразитных емкостей.
- Не подходит для передачи больших токов.
Для высокоскоростных цифровых линий лучше использовать **логические преобразователи уровней** (например, MOSFET-транзисторы или специальные микросхемы типа TXB0108).

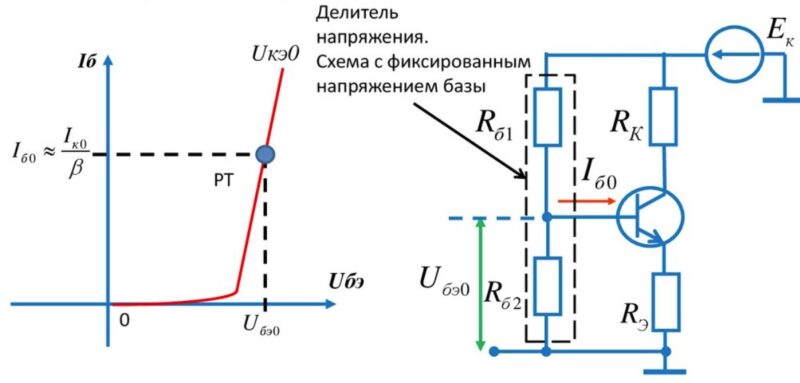

Делитель в схемах управления транзисторами
В биполярных транзисторах (BJT) часто используется делитель напряжения для задания напряжения на базе транзистора.
Принцип работы:
- Делитель состоит из двух резисторов \( R_1 \) и \( R_2 \).
- Устанавливает базовое напряжение \( V_B \), чтобы транзистор находился в нужном режиме (открыт или закрыт).
- Напряжение на базе:
\[
V_B = V_{\text{CC}} \times \frac{R_2}{R_1 + R_2}
\]
Пример:
Если \( V_{\text{CC}} = 12V \), требуется \( V_B = 2V \), выбираем \( R_1 = 10 кОм \), \( R_2 = 2.7 кОм \).
\[
V_B = 12V \times \frac{2.7к}{10к + 2.7к} = 2V
\]
Этот метод управления транзисторами широко применяется в стабилизаторах напряжения, усилителях и схемах управления реле.
Практические схемы
Рассмотрим несколько популярных и практических вариантов их применения.

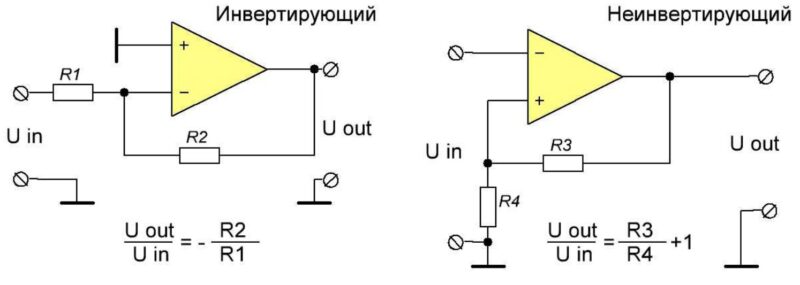

Делитель с операционным усилителем
В некоторых случаях резистивные делители напряжения могут иметь погрешности из-за изменения сопротивления нагрузки. Чтобы устранить эту ошибку и обеспечить стабильность выходного напряжения, используется операционный усилитель (ОУ). ОУ позволяет «изолировать» выход от нагрузки и значительно повысить точность деления.
Принципиальная схема включения:
Операционный усилитель используется в схеме, где его выходной сигнал связан с выходом делителя напряжения, а его входы подключены к резисторам, образующим делитель. В данном случае ОУ действует как буфер, не влияя на выходное напряжение.
Применение в точных измерениях:
Делитель напряжения с операционным усилителем используется в случаях, когда требуется высокая точность измерений, например, в прецизионных источниках питания и измерительных приборах. Это позволяет избежать искажений, вызванных взаимодействием с нагрузкой.
Делитель напряжения для транзисторов

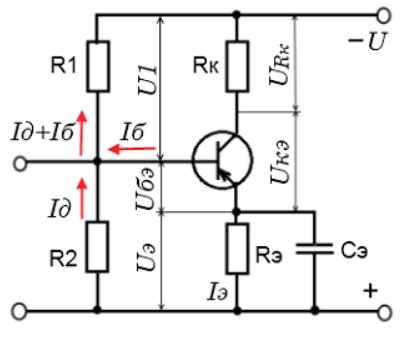

Одним из примеров является база-эмиттерный делитель напряжения. Эта схема используется для обеспечения стабилизированного напряжения на базе биполярного транзистора, что позволяет контролировать его состояние (открыто/закрыто).
Стабилизация напряжения на базе транзистора:
База-эмиттерный делитель напряжения используется для установки напряжения на базе транзистора, чтобы тот работал в заданном режиме. Делитель позволяет регулировать коэффициент усиления транзистора, что важно для корректной работы усилителей, стабилизаторов и переключающих схем.
Влияние номиналов резисторов на рабочий режим:
Резисторы \( R_1 \) и \( R_2 \) в схеме определяют напряжение на базе транзистора, и правильный выбор их значений критичен для поддержания транзистора в рабочем состоянии.
Пример расчета:
Если требуется установить напряжение базы \( V_B = 1.2V \) при \( V_{\text{CC}} = 5V \), можно выбрать резисторы, например, \( R_1 = 3.3 кОм \) и \( R_2 = 1.5 кОм \), так что:
\[
V_B = V_{\text{CC}} \times \frac{R_2}{R_1 + R_2} =
\]
\[
= 5V \times \frac{1.5к}{3.3к + 1.5к} \approx 1.2V
\]
