Фоторезисторы

Фоторезисторы (англ. LDR) это пассивные электронные детали, сопротивление которых изменяется под воздействием света. Используются в системах автоматики, датчиках освещённости, измерительных приборах и бытовой электронике. Их популярность объясняется простотой конструкции, низкой стоимостью и возможностью прямого применения без сложных дополнительных схем. При этом, такие устройства могут работать в широком диапазоне освещённости и температур, что делает их востребованными как в радиолюбительских разработках, так и в промышленности.

Основная идея тут заключается в способности полупроводникового материала изменять проводимость при попадании на него фотонов света. Чем выше освещённость, тем ниже сопротивление элемента. Эта зависимость лежит в основе всех схем, где требуется определять или контролировать уровень освещённости среды. В отличие от фотодиодов или фототранзисторов, фоточувствительные резисторы не генерируют ток самостоятельно, а лишь изменяют сопротивление, что делает их удобными для использования в делителях напряжения и других простых электрических цепях.

Принцип работы LDR

✍ Действие фоторезистора основано на фотоэлектрическом эффекте внутреннего типа. Когда на поверхность полупроводникового слоя попадает световой поток, энергия фотонов поглощается материалом. В результате электроны из валентной зоны переходят в зону проводимости, что приводит к образованию дополнительных носителей заряда и увеличению электропроводности. Соответственно, сопротивление элемента уменьшается.

Математическая зависимость между сопротивлением и освещённостью носит экспоненциальный характер и приближенно описывается выражением:

\( R = k \cdot E^{-\alpha} \)

• \( R \) — сопротивление фоторезистора,
• \( k \) — коэффициент, зависящий от материала и геометрии,
• \( E \) — освещённость в люксах,
• \( \alpha \) — эмпирический параметр, показывающий чувствительность к свету.

Светочувствительность зависит не только от интенсивности света, но и от его спектрального состава. Многие распространённые фоторезисторы наиболее чувствительны к зелёной и жёлтой части видимого диапазона, что связано с особенностями материалов, таких как сульфид кадмия (CdS) или селенид кадмия (CdSe). Устройства, рассчитанные на работу в инфракрасной или ультрафиолетовой области, изготавливаются из других полупроводников, например PbS или GaAs.

\( S = \frac{\Delta R}{\Delta E} \)

• \( S \) — чувствительность,
• \( \Delta R \) — изменение сопротивления,
• \( \Delta E \) — изменение освещённости.

Конструкция и материалы

Классический LDR состоит из изоляционной подложки, на которую нанесён тонкий слой полупроводникового материала. Поверх этого слоя расположены электрические контакты, выполненные в виде металлических дорожек или гребенчатой структуры, что увеличивает площадь чувствительной поверхности. Для защиты от механических повреждений и загрязнений элемент часто покрывается прозрачным лаком или помещается в корпус с прозрачной крышкой.

Наиболее распространённые материалы, используемые в производстве:

• Сульфид кадмия (CdS) — отличается хорошей чувствительностью в видимом диапазоне, используется в большинстве бытовых датчиков освещённости.
• Селенид кадмия (CdSe) — имеет более широкую спектральную характеристику, способен реагировать на ближний инфракрасный диапазон.
• Свинцовые соединения (PbS, PbSe) — применяются в ИК‑датчиках, особенно для промышленной и военной техники.
• Современные безкадмиевые материалы — используются для экологически безопасных LDR в связи с ограничениями на применение кадмия.

Форма и размеры корпуса зависят от назначения. Существуют миниатюрные модели диаметром 3 мм для встроенных датчиков и более крупные, до 20 мм, для работы в мощных осветительных системах.

Электрические характеристики

✍ Главная характеристика фоточувствительного резистора — диапазон сопротивлений. В полной темноте оно может составлять сотни килоом или даже мегом, а при ярком освещении снижаться до нескольких сотен ом. Эта разница позволяет строить чувствительные схемы на основе простого делителя напряжения.

Другие важные параметры:

• Время отклика — скорость изменения сопротивления при изменении уровня освещённости. Для большинства CdS‑фоторезисторов оно составляет 10–100 миллисекунд при включении и до сотен миллисекунд при выключении света.
• Рабочее напряжение — обычно не превышает 150 В, но в маломощных схемах применяются напряжения 3–12 В.
• Рабочая температура — стандартный диапазон от −30 °C до +70 °C, при этом температурный коэффициент сопротивления может вызывать дрейф показаний.
• Спектральная чувствительность — диапазон длин волн, при которых сопротивление заметно изменяется; обычно 400–700 нм для CdS.

\( \beta = \frac{1}{R} \cdot \frac{dR}{dT} \)

• \( \beta \) — температурный коэффициент,
• \( R \) — текущее сопротивление,
• \( T \) — температура в °C.

Важной особенностью является нелинейность характеристики: при малых уровнях света сопротивление меняется очень сильно, а при высоких — достигает насыщения. Поэтому при проектировании схем нужно учитывать рабочую точку элемента.

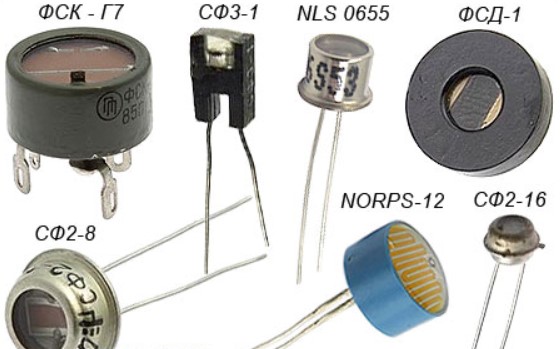

Виды фоторезисторов

По материалу они делятся на CdS, CdSe, PbS и другие. CdS‑модели доминируют в массовой электронике, так как обеспечивают оптимальную чувствительность к видимому спектру. CdSe‑модели востребованы там, где требуется расширенный диапазон или работа в ближнем ИК.

По назначению различают универсальные датчики для освещённости и специализированные для ультрафиолетовых или инфракрасных применений. Последние имеют отличную от видимого спектра кривую чувствительности и применяются, например, в датчиках пламени или тепловых излучателей. По форме корпуса выделяют дисковые с прозрачной крышкой, цилиндрические элементы с торцевым световым входом, а также гибкие плёночные варианты, используемые в сенсорных панелях и интегрированных модулях.

Сравнение с другими светочувствительными элементами

✍ Их часто сравнивают с фотодиодами и фототранзисторами. Эти радиокомпоненты тоже реагируют на свет, но имеют принципиальные отличия. Фотодиоды и фототранзисторы генерируют ток при освещении и могут работать на высоких частотах, обеспечивая быстрый отклик, вплоть до микросекунд. Фоторезисторы медленнее, их время реакции обычно измеряется десятками миллисекунд. Зато они проще в использовании — достаточно подключить элемент в делитель напряжения и считывать показания.

Преимущества:

• простота конструкции и подключения;
• низкая цена и широкая доступность;
• большой диапазон изменения сопротивления;
• возможность работы при низком напряжении.

Недостатки:

• медленная реакция на изменение освещённости;
• зависимость характеристик от температуры;
• ограничения по спектру чувствительности.

Фоторезисторы подходят для задач, где не требуется высокая скорость отклика, например автоматическое включение уличных фонарей, регулировка подсветки экранов или датчики присутствия. Для высокоскоростных оптических систем или передачи данных предпочтительнее использовать фотодиоды или фототранзисторы.

Применение фоторезисторов

Датчики освещённости в бытовой электронике

Одно из самых распространённых применений фоторезисторов — автоматическое управление освещением. Эти компоненты устанавливаются в уличные фонари, которые включаются при наступлении сумерек и отключаются на рассвете. Подобные устройства позволяют экономить электроэнергию и продлевают срок службы ламп. В бытовых приборах фоторезисторы используются для регулировки яркости экранов смартфонов, телевизоров и приборных панелей. Сенсор определяет уровень внешнего освещения и автоматически изменяет яркость дисплея, обеспечивая комфортное восприятие информации.

Системы сигнализации и безопасности

Фоторезисторы применяются в охранных системах для обнаружения прерывания светового потока. Классический пример — лазерные датчики, где луч направляется на фоторезистор. При перекрытии луча сопротивление резко изменяется, что фиксируется контроллером и вызывает тревогу. Такие решения применяются для защиты периметра, дверных проёмов, оконных рам. В системах безопасности фоторезисторы часто используются вместе с фотодиодами или инфракрасными источниками света для работы в ночное время.

Автомобильная электроника

В автомобильных системах фоторезисторы используются для автоматического включения фар при наступлении темноты, а также для управления дневными ходовыми огнями. Эти элементы применяются в системах автозатемнения зеркал и регулировки яркости приборной панели. Конструкция таких датчиков должна быть устойчива к вибрациям, перепадам температур и воздействию ультрафиолетового излучения.

Фотоуправляемые устройства в промышленности

На производстве фоторезисторы применяются для контроля уровня освещённости технологических процессов, проверки наличия объектов на конвейере, а также в системах позиционирования. В некоторых случаях такие датчики служат для контроля интенсивности излучения лазеров или ламп в оптических установках. В отличие от фотодиодов, фоторезисторы позволяют создавать простые и дешёвые системы, не требующие усилителей сигнала.

Робототехника и учебные проекты

В учебных конструкторах и самодельных роботах фоторезисторы используются для реализации светочувствительных функций. Например, мобильные роботы могут следовать за источником света или избегать его. В сочетании с микроконтроллерами Arduino или Raspberry Pi можно создавать разнообразные световые датчики для игр, автоматизации домашних процессов и художественных инсталляций.

Схемы подключения

Делитель напряжения

Наиболее простая схема использования фоторезистора — включение его в делитель напряжения совместно с постоянным резистором. При изменении освещённости меняется сопротивление фоторезистора, а следовательно, и напряжение на выходе делителя. Это напряжение можно подавать на аналоговый вход микроконтроллера или компаратора.

Формула расчёта выходного напряжения делителя:

\( V_{out} = V_{cc} \cdot \frac{R_2}{R_1 + R_2} \)

где \( V_{out} \) — выходное напряжение делителя,
\( V_{cc} \) — напряжение питания,
\( R_1 \) — фоторезистор,
\( R_2 \) — постоянный резистор.

Подбор номинала постоянного резистора осуществляется так, чтобы рабочий диапазон освещённости соответствовал диапазону напряжений, воспринимаемых микроконтроллером.

Использование с компаратором

Если требуется не просто измерять освещённость, а включать или выключать нагрузку при достижении порога, применяют схему с компаратором. На один вход компаратора подаётся сигнал с делителя, на другой — опорное напряжение, задаваемое потенциометром. При превышении порога выход компаратора изменяет состояние и включает реле или транзистор, управляющий нагрузкой.

Подключение к микроконтроллеру

Для цифровых проектов фоторезисторы подключаются к аналоговым входам микроконтроллеров (Arduino, ESP32, STM32). Контроллер считывает напряжение с делителя, преобразует его в цифровое значение и программно определяет уровень освещённости. Такой подход позволяет реализовать адаптивное управление яркостью экранов, включение подсветки при движении и другие функции.

Применение в ШИМ‑управлении

Фоторезисторы могут использоваться для регулировки яркости светодиодов или скорости вращения вентиляторов с помощью широтно‑импульсной модуляции (ШИМ). Изменение освещённости влияет на сопротивление, а программа микроконтроллера преобразует эти данные в коэффициент заполнения импульсов, плавно изменяя мощность нагрузки.

Практические советы

Выбор подходящей модели

Для корректной работы важно учитывать диапазон сопротивлений элемента. Если предполагается работа при низком освещении, лучше выбирать фоторезисторы с высоким сопротивлением в темноте и большой разницей между минимальным и максимальным значением. При использовании в уличных условиях следует обратить внимание на температурный диапазон и влагозащиту.

Размещение датчика

Фоторезистор необходимо устанавливать так, чтобы на него не попадал прямой солнечный свет, если это не предусмотрено конструкцией. В уличных системах целесообразно использовать рассеиватели или светозащитные кожухи для уменьшения влияния бликов и прямых лучей. Если устройство работает в помещении, датчик лучше размещать в зоне, отражающей общий уровень освещённости, а не локальные источники света.

Стабилизация работы

Чтобы исключить дрожание выходного сигнала при изменении освещённости около порога срабатывания, в схему можно добавить резистор обратной связи или конденсатор для фильтрации быстрых колебаний. Также можно применять программную фильтрацию данных на уровне микроконтроллера.

Подбор резисторов и калибровка

При расчёте делителя важно подобрать сопротивление второго резистора так, чтобы напряжение изменялось в нужном диапазоне при рабочих уровнях освещённости. Для точных измерений желательно калибровать систему, измеряя показания фоторезистора при известных уровнях освещённости и строя таблицу коррекции.

Современные тенденции

Экологические стандарты

Многие традиционные фоторезисторы изготавливаются на основе соединений кадмия, который относится к токсичным веществам. В связи с ужесточением экологических норм в ряде стран ведётся активный переход на безкадмиевые материалы, такие как органические полупроводники или оксиды металлов. Эти новые материалы обладают меньшей токсичностью и могут быть использованы в потребительской электронике без ограничений.

Новые материалы и технологии

Исследуются фоторезисторы на основе графена и других двумерных материалов, обладающих высокой чувствительностью и быстрой реакцией на свет. Такие элементы могут быть интегрированы в гибкие и прозрачные поверхности, что открывает перспективы для носимой электроники, умных окон и сенсорных экранов.

Интеграция с микросхемами

Современные микросхемы всё чаще объединяют в одном корпусе фоторезистор, АЦП и управляющую логику. Это позволяет создавать миниатюрные датчики освещённости с цифровым интерфейсом I²C или SPI, которые легко интегрировать в системы умного дома, бытовую технику и мобильные устройства.

Справочные таблицы

Импортные фоторезисторы

Модель	Материал	Размер	Сопр. в темноте (МОм)	Сопр. при свете (кОм)
GL5528	CdS	5 мм	1 – 10	0.5 – 2
GL5537	CdS	7 мм	До 20	0.1 – 1
NSL-19M51	CdS	5 мм	2 – 15	0.2 – 10
LDR-07	CdS с покрытием	7 мм	0.5 – 15	0.2 – 3
VTL5C4	CdS	Капс.	1	10
NORPS-12	CdSe	12 мм	0.5 – 8	0.3 – 5
NSPR19M2	CdS	5 мм	1 – 20	0.1 – 2
NSL-19M51B	CdS	5 мм	1.5 – 18	0.15 – 8
GL5527	CdS	5 мм	2 – 12	0.2 – 3
GL5539	CdSe	7 мм	0.5 – 10	0.3 – 4
LDR-P710	CdS	7 мм	1 – 15	0.2 – 2
ORP12	CdSe	12 мм	0.6 – 9	0.4 – 6
RPR-220	CdS	5 мм	1 – 10	0.5 – 4
RPR-550	CdS	7 мм	1.5 – 18	0.3 – 5
NSL-19M52	CdS	5 мм	2 – 20	0.2 – 10
VTL5C3	CdS	Капсульный	0.8 – 10	1 – 8

Отечественные фоторезисторы

Модель	Материал	Размер	Сопр в темноте (МОм)	Сопр при свете (кОм)
ФР-1	CdS	5 мм	1 – 12	0.5 – 3
ФР-2	CdS	7 мм	2 – 15	0.3 – 4
ФР-3	CdSe	5 мм	0.5 – 10	0.2 – 5
ФР-5	CdS	7 мм	1 – 18	0.1 – 3
ФР-7	CdS	5 мм	1 – 15	0.4 – 2.5
ФР-10	CdSe	12 мм	0.5 – 8	0.3 – 6
ФР-12	CdS	5 мм	2 – 20	0.2 – 10

Выводы и литература

Фоточувствительные резисторы остаются востребованными компонентами в самых разных областях электроники благодаря своей простоте, дешевизне и широкому диапазону применения. Несмотря на появление альтернативных светочувствительных элементов, таких как фотодиоды и фототранзисторы, именно фоторезисторы остаются оптимальным выбором для систем, где не требуется высокая скорость отклика, но важны низкая стоимость и простота схемотехники.

✍ Технологическое развитие постепенно приводит к появлению новых материалов, повышающих чувствительность и уменьшающих размеры. В будущем можно ожидать появления более экологичных и миниатюрных решений, которые будут встраиваться в гибкие носимые устройства и системы автоматизации.

Применение их охватывает бытовую электронику, промышленную автоматику, автомобильные системы и робототехнику. Их использование позволяет строить надёжные датчики освещённости, автоматические системы управления светом и другие устройства, способные адаптироваться к изменяющимся условиям окружающей среды без вмешательства человека.

1. Справочник по электронике. Том 2. Пассивные элементы и датчики. Под ред. В. А. Котельникова. – Москва: Техносфера, 2018. – 412 с.
2. Горелов В. В. Полупроводниковые светочувствительные элементы: принципы работы, характеристики и применение. – Санкт-Петербург: Питер, 2017. – 368 с.
3. Horowitz P., Hill W. The Art of Electronics, 3rd Edition. – Cambridge University Press, 2015. – 1224 p.
4. IEC 62471: Photobiological safety of lamps and lamp systems – международный стандарт по светочувствительным элементам и их безопасности, 2020.
