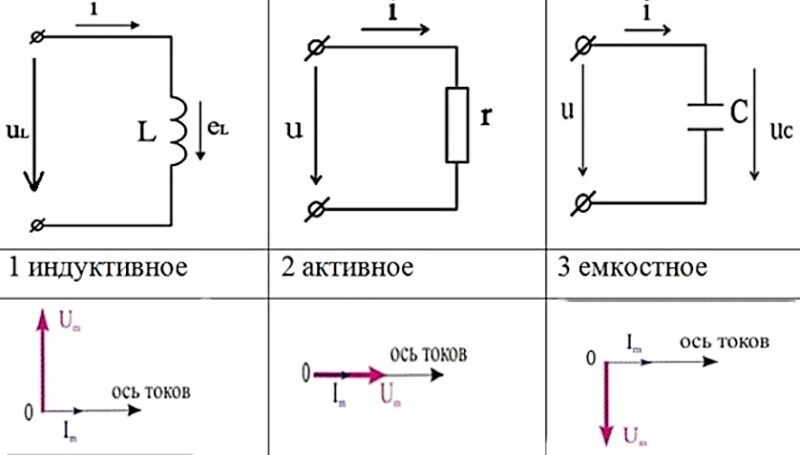

Электрические цепи могут включать различные виды нагрузок, каждая из которых оказывает влияние на параметры работы сети. В зависимости от характера потребления электроэнергии, нагрузки делятся на активные, индуктивные и емкостные.
- Индуктивная представляет собой элемент электрической цепи, в котором ток отстает по фазе от напряжения. Это связано с тем, что в катушках индуктивности создается магнитное поле, препятствующее изменению тока.
- Емкостная, напротив, характеризуется опережением тока относительно напряжения, что связано с накоплением энергии в электрическом поле конденсаторов.
- Активная — это мощность, которая фактически преобразуется в полезную работу (например, тепло, свет, механическая работа).
Всё это играет важную роль в электротехнике и электроэнергетике, влияя на характеристики сети, форму сигнала и работу источников питания. Здесь мы рассмотрим, что такое индуктивная и емкостная нагрузка, как они взаимодействуют с сетью, какие имеют особенности и как их можно компенсировать для эффективной работы оборудования.
Индуктивная нагрузка
Это элемент электрической цепи, содержащий катушку индуктивности. При подаче напряжения на такую нагрузку возникает электромагнитное поле, которое создает противо-ЭДС, препятствующую изменению тока.
Примеры устройств с индуктивной нагрузкой:
🔹 Электродвигатели – асинхронные и синхронные двигатели используют магнитное поле для вращения ротора.
🔹 Трансформаторы – работают на принципе электромагнитной индукции и требуют учета индуктивной составляющей.
🔹 Реле и контакторы – в катушках создается магнитное поле, управляющее работой контактов.
🔹 Электромагниты – используются в различных механизмах для создания управляющего воздействия.
🔹 Дроссели и катушки индуктивности – применяются для фильтрации сигналов и сглаживания напряжения.
Индуктивное сопротивление
В отличие от активного, индуктивное сопротивление зависит от частоты сигнала и рассчитывается по формуле:
Xₗ = ωL = 2πfL,
где:
🔹 Xₗ – индуктивное сопротивление (Ом)
🔹 ω – круговая частота (рад/с)
🔹 f – частота (Гц)
🔹 L – индуктивность (Гн)
Чем выше частота, тем больше сопротивление, что влияет на характеристики электрических цепей переменного тока.
Фазовые сдвиги и диаграммы
При работе с индуктивной нагрузкой ток всегда отстает по фазе от напряжения. В идеальном случае сдвиг фаз составляет 90°, но на практике он может быть меньше из-за наличия активных компонентов в цепи.
Фазовый сдвиг приводит к появлению реактивной мощности, которая не совершает полезной работы, но нагружает источник питания. Это требует применения компенсирующих устройств, например, конденсаторов.
Влияние нагрузки на сеть
Сдвиг фаз и реактивная мощность
Из-за индуктивности ток запаздывает относительно напряжения, что приводит к ухудшению коэффициента мощности. Этот параметр определяется как:
cos φ = P/S,
где:
🔹 P – активная мощность (Вт)
🔹 S – полная мощность (ВА)
Чем больше угол φ между током и напряжением, тем ниже коэффициент мощности. В промышленности этот фактор учитывается при выборе оборудования и компенсации реактивной мощности.
Коммутация индуктивной нагрузки
При разрыве цепи с такой нагрузкой в катушке сохраняется магнитная энергия, что приводит к возникновению высоковольтных импульсов, способных вызвать пробой изоляции и разрушение контактов.
Для защиты используются:
🔹 Диоды свободного хода – подключаются параллельно нагрузке, шунтируя выбросы напряжения.
🔹 RC-цепи – демпфирующие фильтры, ограничивающие резкие скачки напряжения.
🔹 Варисторы и разрядники – применяются в мощных цепях для гашения всплесков напряжения.
Активно-индуктивная нагрузка
В реальных условиях нагрузка редко бывает чисто индуктивной. Чаще всего в цепи присутствуют активные компоненты, например, сопротивление обмоток двигателя или трансформатора.
Активно-индуктивная характеризуется смешанным характером потребления энергии, что частично снижает реактивную мощность, но не устраняет её полностью.
Примеры:
🔹 Электрические нагреватели с катушками индуктивности – сочетают активное и индуктивное сопротивление.
🔹 Трансформаторы – кроме индуктивности, имеют потери в проводах и сердечнике.
🔹 Электродвигатели – их сопротивление включает активную и индуктивную составляющие.
Емкостная нагрузка
Это цепь, содержащая конденсаторы. Такие элементы способны накапливать заряд и отдавать его обратно в цепь.
Примеры емкостных нагрузок:
🔹 Конденсаторы в источниках питания – используются для сглаживания напряжения.

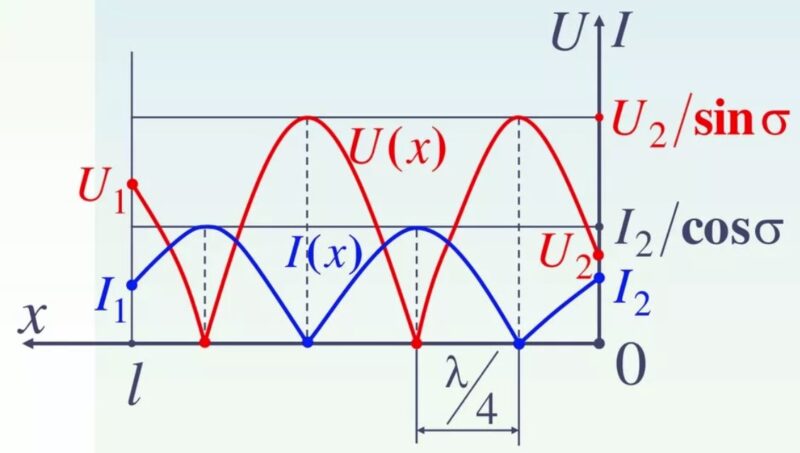

🔹 Кабельные линии – длинные кабели обладают значительной паразитной емкостью.
🔹 Резонансные цепи – применяются в радиоэлектронике для фильтрации частот.
🔹 Энергетические конденсаторы – используются для компенсации реактивной мощности.
Фазовые соотношения в емкостной нагрузке
В отличие от индуктивных цепей, в емкостной ток опережает напряжение. Это может привести к нестабильности в схемах управления и требует учета при проектировании.
Влияние на электрическую сеть
Может улучшать коэффициент мощности, компенсируя реактивную составляющую индуктивных нагрузок. В промышленности применяются батареи конденсаторов, подключаемые для снижения потерь.
Сравнение типов нагрузки
🔹 Индуктивная нагрузка – ток отстает по фазе от напряжения, создавая реактивную мощность.
🔹 Емкостная нагрузка – ток опережает напряжение, что может использоваться для компенсации индуктивных эффектов.
🔹 Взаимодействие – в правильно сбалансированных схемах эти два типа нагрузки могут компенсировать друг друга, снижая общий уровень реактивной мощности.
Расчет параметров различной нагрузки
Для анализа работы электрических цепей с различной загрузкой требуется проводить расчеты, связанные с определением сопротивления, мощности и коэффициента мощности. Рассмотрим основные расчетные формулы и примеры их применения.
Расчет индуктивного сопротивления
Оно рассчитывается по формуле:
Xₗ = ωL = 2πfL
где:
🔹 Xₗ – индуктивное сопротивление (Ом)
🔹 ω – круговая частота (рад/с)
🔹 f – частота сети (Гц)
🔹 L – индуктивность катушки (Гн)
Пример расчета
Допустим, у нас есть катушка индуктивностью 0,2 Гн, работающая в сети с частотой 50 Гц. Найдем ее индуктивное сопротивление:
Xₗ = 2π × 50 × 0,2 = 62,8 Ом
Это означает, что при подаче напряжения на катушку, ее сопротивление переменному току составит 62,8 Ом.
Расчет реактивной мощности индуктивной нагрузки
Реактивная мощность определяется по формуле:
Q = U² / Xₗ
где:
🔹 Q – реактивная мощность (вар)
🔹 U – напряжение в цепи (В)
🔹 Xₗ – индуктивное сопротивление (Ом)
Пример расчета
Допустим, на катушку с Xₗ = 62,8 Ом подается напряжение 220 В. Тогда реактивная мощность составит:
Q = 220² / 62,8 ≈ 770 вар
Таким образом, катушка потребляет 770 вар реактивной мощности, которая не выполняет полезной работы, но нагружает сеть.
Расчет емкостного сопротивления
Оно рассчитывается по формуле:
Xc = 1 / (ωC) = 1 / (2πfC)
где:
🔹 Xc – емкостное сопротивление (Ом)
🔹 C – емкость (Ф)
🔹 f – частота сети (Гц)
Пример расчета
Допустим, у нас есть конденсатор 100 мкФ, работающий в сети 50 Гц. Найдем его сопротивление:
Xc = 1 / (2π × 50 × 100 × 10⁻⁶) ≈ 31,8 Ом
Это значит, что для переменного тока с частотой 50 Гц этот конденсатор будет оказывать сопротивление 31,8 Ом.
Расчет реактивной мощности емкостной нагрузки
Реактивная мощность для емкостной определяется так же, как и для индуктивной:
Q = U² / Xc
Пример расчета
При напряжении 220 В и емкостном сопротивлении 31,8 Ом реактивная мощность составит:
Q = 220² / 31,8 ≈ 1520 вар
Эта мощность может быть использована для компенсации индуктивной нагрузки.
Сравнительная таблица
| Характеристика | Индуктивная | Емкостная |
|---|---|---|
| Фазовый сдвиг | Ток отстает от напряжения | Ток опережает напряжение |
| Реактивная мощность | Потребляется из сети | Возвращается в сеть |
| Компенсация | Требует установки конденсаторов | Требует установки катушек индуктивности |
| Примеры устройств | Электродвигатели, трансформаторы, реле | Кабельные линии, компенсирующие устройства |
Онлайн калькулятор
Реактивное сопротивление: – Ом
Компенсация реактивной мощности
Чтобы снизить влияние индуктивной нагрузки на электрическую сеть, применяются схемы компенсации реактивной мощности. Основными способами являются:
🔹 Конденсаторные батареи – специальные устройства, которые автоматически подключают или отключают конденсаторы в зависимости от уровня реактивной мощности в сети.
🔹 Синхронные компенсаторы – двигатели, работающие в режиме генерации реактивной мощности, компенсируя индуктивный характер нагрузки.
🔹 Тиристорные устройства компенсации – управляемые системы, которые динамически регулируют уровень реактивной мощности.
Влияние нагрузки на качество электроэнергии
🔹 Индуктивная нагрузка может вызывать просадки напряжения, снижение коэффициента мощности и увеличение потерь в линиях передачи.
🔹 Емкостная нагрузка, если не сбалансирована, может привести к перенапряжению, что негативно сказывается на оборудовании.
Балансировка реактивной мощности важна для обеспечения стабильной работы электросетей, снижения потерь и повышения эффективности энергопотребления.
Электрические цепи с индуктивной и емкостной нагрузкой широко применяются в различных отраслях. Рассмотрим, где и как используются такие нагрузки.
Индуктивная нагрузка в электросетях и промышленности
Индуктивная нагрузка встречается практически во всех промышленных и бытовых электросистемах. Ее влияние на электрические сети необходимо учитывать при проектировании и эксплуатации оборудования.
🔹 Электродвигатели – любые асинхронные и синхронные двигатели обладают значительной индуктивной нагрузкой, так как в их конструкции применяются катушки индуктивности.
🔹 Трансформаторы – передача электроэнергии через трансформаторы сопровождается возникновением индуктивной реактивной мощности.
🔹 Электромагнитные реле – контакторы и реле содержат катушки индуктивности, которые при коммутации создают скачки напряжения.
🔹 Системы электроснабжения – линии электропередач и распределительные сети содержат элементы с индуктивными характеристиками.
Емкостная нагрузка в энергосистемах
Емкостные нагрузки встречаются реже, но их влияние также важно.
🔹 Кабельные линии большой длины – длинные кабели обладают значительной емкостью, что влияет на распределение мощности в сети.
🔹 Компенсирующие устройства – в системах электроснабжения устанавливаются специальные конденсаторные батареи для компенсации индуктивной реактивной мощности.
🔹 Высокочастотные цепи и радиоэлектроника – во многих электронных схемах используются конденсаторы для фильтрации сигналов и стабилизации напряжения.
Особенности работы электрических цепей
При подключении индуктивных и емкостных нагрузок важно учитывать их влияние на качество электроэнергии.
🔹 Индуктивная нагрузка снижает коэффициент мощности и требует установки компенсирующих устройств.
🔹 Емкостная нагрузка может вызывать перенапряжения, что негативно сказывается на работе оборудования.
Коммутация индуктивной нагрузки
При включении и выключении индуктивной нагрузки возможны броски тока и напряжения. Для защиты применяют:
🔹 Диоды свободного хода – в схемах с реле и электродвигателями они предотвращают выбросы напряжения.
🔹 Резисторно-емкостные цепи (RC-цепи) – используются для ограничения скачков напряжения.
🔹 Специальные коммутирующие устройства – тиристоры и симисторы, предназначенные для работы с индуктивной нагрузкой.

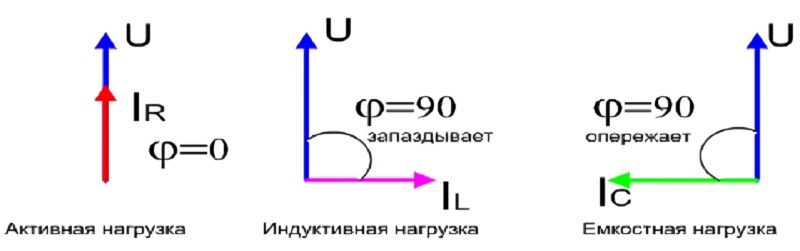

Векторные диаграммы при разной нагрузке
Для анализа фазовых сдвигов в цепях с реактивными нагрузками используют векторные диаграммы.
Векторная диаграмма индуктивной нагрузки
📌 При наличии индуктивного сопротивления ток отстает от напряжения на угол φ.
Векторная диаграмма емкостной нагрузки
📌 В случае емкостного сопротивления ток опережает напряжение на угол φ.
Расчет коэффициента мощности
Коэффициент мощности (cos φ) показывает соотношение активной и полной мощности в цепи:
cos φ = P / S
где:
🔹 P – активная мощность (Вт)
🔹 S – полная мощность (ВА)
Чем больше реактивная мощность, тем ниже коэффициент мощности, что приводит к потерям в сети.
Итоги и практическое применение
🔹 Индуктивные нагрузки широко распространены в электроприводах, трансформаторах и распределительных сетях.
🔹 Емкостные нагрузки встречаются в длинных кабельных линиях и компенсирующих устройствах.
🔹 Балансировка индуктивной и емкостной реактивной мощности позволяет повысить эффективность электросетей.
Таким образом, вид нагрузки играет важную роль в электроэнергетике. Индуктивные, такие как электродвигатели и трансформаторы, вызывают запаздывание тока и требуют компенсации реактивной мощности. Емкостные, например, длинные кабели или конденсаторные батареи, могут использоваться для балансировки сети. А корректный расчет параметров нагрузки и применение компенсирующих устройств позволяет снизить потери энергии, улучшить качество напряжения и повысить общую надежность электрической сети.
