Измерение мощности электротока

Сразу начнём с главного. Мощность — это физическая величина, показывающая, какая работа совершается за единицу времени. В электрических цепях это означает, сколько энергии преобразуется в тепло, свет или движение каждую секунду.

Величина измеряется в ваттах (Вт), названа в честь Джеймса Уатта, изобретателя паровой машины.

📌 Формула:

P = A / t

где:

• P — мощность (Вт)
• A — работа (Дж)
• t — время (с)

Но чаще в электричестве используют другую:

P = I × U

где:

• I — сила тока (А)
• U — напряжение (В)

Эта формула справедлива для постоянного тока. Для переменного — нужно учитывать фазу и использовать другие формы (об этом — позже).

Измерение мощности

Понятие «мощность тока» — разговорное. На самом деле речь всегда идёт о мощности, которую ток передаёт или потребляет.

📊 Что нужно для измерения:

• Ток (I), измеряется амперметром.
• Напряжение (U), измеряется вольтметром.
• Подставляем в формулу: P = I × U

💡 Пример: Если через обогреватель протекает ток 5 А при напряжении 220 В: P = 5 × 220 = 1100 Вт

Таким образом, это не свойство тока, а результат его действия в цепи. Чем выше ток и напряжение — тем выше мощность.

Измерение электрической мощности

Это количество энергии, которую электрическое устройство потребляет или передаёт за единицу времени.

Почему это важно:

• Для расчёта энергопотребления.
• Для подбора сечения проводов.
• Для выбора автоматов защиты.
• Для понимания, сколько стоит работа прибора.

Способы измерения:

• Простые (вольтметр + амперметр).
• Сложные (ваттметр, мультиметр, анализатор мощности).

Для бытовых приборов часто указывается номинальная мощность: Например, на чайнике написано «2000 Вт» — это максимум, который он потребляет при работе.

Бытовой прибор	Сред. мощн. (Вт)	Потр. в час (кВт⋅ч)
💡 Лампа накаливания (60 Вт)	60	0.06
💡 Светодиодная лампа (9 Вт)	9	0.009
🍞 Электрочайник	1800–2200	1.8–2.2
🧺 Стиральная машина	2000–2500	~2.5
🔥 Электроплита (конфорка)	1000–2000	1–2
❄️ Холодильник	100–400	~0.2
📺 Телевизор (LED, 40″)	60–120	~0.1
🖥 Компьютер настольный	200–600	0.3–0.5
🌀 Микроволновая печь	800–1200	0.8–1.2
🌬 Фен для волос	1000–2200	~2.0
🧹 Пылесос	1000–1800	~1.5
🔌 Зарядка смартфона	5–20	0.005–0.02
💻 Ноутбук	40–90	~0.06
🪑 Электрический обогреватель	1500–2500	1.5–2.5
🧊 Кондиционер	1000–3000	1–3

Измерение мощности электротока

Эта формулировка часто встречается в школьных учебниках и на практике. Смысл тот же: измеряем, сколько энергии передаёт ток через проводник или устройство.

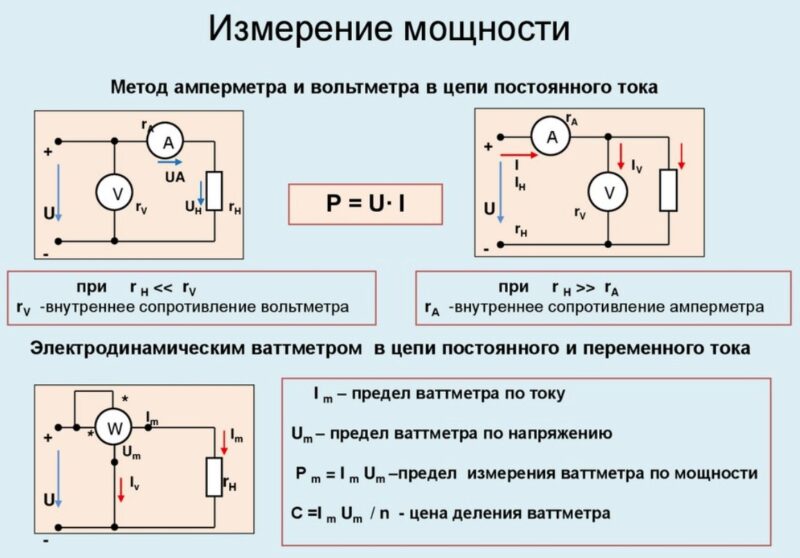

Как это делают:

• Ставят амперметр последовательно с нагрузкой (измеряет I).
• Ставят вольтметр параллельно нагрузке (измеряет U).
• Вычисляют мощность: P = I × U

📍 Если цепь переменного тока — дополнительно измеряется фазовый сдвиг между током и напряжением. Тогда используется:

P = I × U × cos(φ)

где φ — угол между током и напряжением.

Единица измерения мощности

🔹 Основная единица: ватт (Вт)
🔹 Кратные единицы:

• 1 кВт = 1000 Вт
• 1 МВт = 1 000 000 Вт

🔹 Производные:

• Вт⋅ч (ватт-час) — для измерения энергии
• кВт⋅ч — на это выставляется счёт в квитанциях за свет

📝 Мощность ≠ энергия!

• Мощность — сколько энергии в секунду
• Энергия — сколько мощности было использовано за время

Вот подробная и удобная таблица единиц измерения мощности, с пояснением и переводами между ними.

Название	Обозначение	Соотношение с ваттом	Где используется
Ватт	Вт (W)	1 Вт	Основная единица в системе СИ
Киловатт	кВт (kW)	1 кВт = 1 000 Вт	Бытовая техника, энергосчётчики
Мегаватт	МВт (MW)	1 МВт = 1 000 000 Вт	Электростанции, промышленность
Милливатт	мВт (mW)	1 мВт = 0.001 Вт	Электроника, зарядные устройства
Лошадиная сила (метрическая)	л.с.	1 л.с. ≈ 735.5 Вт	Автомобили, двигатели
Лошадиная сила (британская)	hp	1 hp ≈ 746 Вт	США, Англия (инженерные расчёты)
ДБм (децибел-милливатт)	dBm	лог. шкала мощн.	Радиоэлектроника, связь
Эрг/секунда	эрг/с	1 эрг/с = 1×10⁻⁷ Вт	В старых системах, физика частиц
BTU/час (британская тепл. единица)	BTU/h	1 BTU/h ≈ 0.293 Вт	США: климатическая техника, отопление
Калория в секунду	кал/с	1 кал/с ≈ 4.1868 Вт	Теплотехника, термодинамика

Быстрые конвертации

• 1 кВт = 1000 Вт
• 1 МВт = 1000 кВт
• 1 л.с. ≈ 735.5 Вт (в Европе)
• 1 hp ≈ 746 Вт (в США)
• 1 кВт⋅ч = 1000 Вт × 3600 сек = 3 600 000 Дж (это уже работа/энергия)

Работа и энергия

Работа — это энергия, совершённая током.

📘 Формула:

A = P × t = I × U × t

🔍 Измерение мощности важно, чтобы потом посчитать работу (энергию), особенно при оплате электроэнергии. Например:

💰 Если прибор потребляет 1000 Вт и работает 2 часа:

A = 1000 × 2 = 2000 Вт⋅ч = 2 кВт⋅ч

📦 То есть электросчётчики считают работу, а не мгновенную мощность.

Измерение мощности и работы тока

Когда говорят о работе и мощности тока, обычно имеют в виду, какую работу совершает он при прохождении через электрическое сопротивление.

📐 Работа — это количество энергии, которое электрический ток передаёт системе.
📏 Мощность — это скорость этой передачи.

Для практического измерения:

• Измеряется сила тока (амперметром).
• Измеряется напряжение (вольтметром).
• Засекается время работы (секундомером, таймером).
• По формуле рассчитываются мощность и работа.

📌 Пример: Ток 2 А, напряжение 10 В, время — 300 секунд.

P = 2 × 10 = 20 Вт

A = 20 × 300 = 6000 Дж

Если лампочка потребляет такую мощность, это значит, что за 5 минут она израсходует 6 кДж энергии.

Измерение мощности лампы

Это один из самых популярных школьных и лабораторных экспериментов. Задача — определить, сколько электрической энергии превращается в свет и тепло.

🔍 Что нужно:

• Измерить ток через лампу (амперметр).
• Измерить напряжение на ней (вольтметр).
• По формуле P = I × U рассчитать мощность.

Учтите, что у лампы накаливания сопротивление меняется с нагревом. Поэтому мощность тоже может немного меняться со временем работы. К светодиодным это не относится.

💡 Пример:

• Напряжение: 220 В
• Сила тока: 0,27 А
• P = 220 × 0,27 = 59,4 Вт

Обычно лампа обозначена как «60 Вт», и эксперимент это подтверждает!

Измерение работы и мощности

Измерять работу и мощность нужно одновременно, если задача — получить точную информацию о потреблении энергии за время.

📋 Необходимые данные:

• Напряжение (В)
• Сила тока (А)
• Время работы (с)

📘 Формулы:

• Мощность: P = I × U
• Работа: A = P × t = I × U × t

Пример: Электрочайник потребляет ток 8 А при 220 В и кипятит воду 3 минуты.

• P = 8 × 220 = 1760 Вт
• t = 3 × 60 = 180 с
• A = 1760 × 180 = 316 800 Дж

Значит, за 3 минуты работы чайник использует 316,8 кДж энергии!

Измерение мощности работы тока в лампе

Иногда требуется не только знать текущую мощность, но и определить, сколько энергии потребила лампа за период. Это особенно важно при проектировании освещения и расчётах энергопотребления.

📊 Необходимое:

• Амперметр
• Вольтметр
• Таймер
• Калькулятор или формула

📘 Пример:

• I = 0,5 А
• U = 220 В
• t = 2 часа = 7200 с

P = 0,5 × 220 = 110 Вт

A = 110 × 7200 = 792 000 Дж = 792 кДж

Или в кВт⋅ч:

A = 110 / 1000 × 2 = 0,22 кВт⋅ч

📌 Этот расчёт можно использовать для анализа затрат на электроэнергию.

Измерение мощности и работы в лампе

Этот пункт объединяет предыдущие: и мощность, и работа — ключевые величины при анализе любых источников света.

🛠 Зачем это нужно:

• Расчёт энергозатрат при проектировании освещения.
• Проверка соответствия заявленной мощности фактической.
• Анализ эффективности разных ламп (накаливания, светодиодных, галогенных).

📦 На практике:

• У лампы накаливания мощность указана точно, но эффективность низкая (много тепла).
• У светодиодов мощность может быть в 5–7 раз меньше при той же яркости.

⚖️ Пример сравнения:

• Лампа накаливания 60 Вт
• Светодиодная лампа: 9 Вт
  Обе дают примерно одинаковый световой поток (~800 люмен), но энергозатраты отличаются в 6–7 раз!

Приборы для измерения

🛠 Самые распространённые:

• Амперметр — измеряет силу тока (А).
• Вольтметр — измеряет напряжение (В).
• Ваттметр — измеряет мощность напрямую.
• Мультиметр — может измерять ток, напряжение, сопротивление и, иногда, мощность.
• Энергометры — измеряют и мощность, и работу (энергию) за период.

📌 Электросчётчики на стене считают не мощность, а кВт⋅ч — количество потраченной энергии.

Типичные ошибки при измерениях

❌ Неверное подключение приборов: Амперметр должен быть последовательно, вольтметр — параллельно!

❌ Погрешности: Приборы имеют пределы измерений. Нельзя выходить за них — искажение данных.

❌ Перепутанные единицы: Вт — мощность, а не энергия. Для энергии — Дж или кВт⋅ч.

❌ Пренебрежение фазовым углом (в переменном токе): Если не учитывать cos(φ), можно получить завышенные значения мощности.

❌ Неверное округление и арифметические ошибки. Особенно часто встречается в лабораторных отчётах.

Таким образом, это важная физическая величина, которая играет ключевую роль в расчётах, проектировании, оплате и безопасности работы электрических устройств. Знать, как её измерять, в чём измерять и как интерпретировать результаты — полезный навык как для школьников, так и для взрослых людей в повседневной жизни.

Литература

1. “Физика” для школ и вузов, авторы: Е.А. Иовчук, В.Н. Мищенко.
2. “Основы электротехники и электроники”, авторы: А. С. Компан, В. И. Мищенко.
3. “Физика. 10-11 классы” под редакцией Г.М. Чеширова.
4. “Электрические цепи”, авторы: А.А. Ильюшин, А.Г. Каляев.
