Выбор кабеля это важнейший начальный этап электромонтажных работ. Правильно подобранный проводник тока обеспечивает надежность, безопасность и долговечность электропроводки, снижает риск возгораний и перегрева. В этой статье подробно разберем, какой кабель использовать для разных условий эксплуатации, какие бывают типы, их изоляция, способы прокладки, а также рекомендации по выбору сечения в зависимости от мощности нагрузки.
Виды кабелей и их назначение
В зависимости от материала жил, назначения и условий эксплуатации они делятся на несколько основных типов.
Медные и алюминиевые проводники
Кабели бывают медные и алюминиевые, причем медные считаются более надежными и безопасными:
- Медь – обладает высокой проводимостью, гибкостью, устойчивостью к окислению и долговечностью (срок службы до 50 лет).
- Алюминий – дешевле меди, но менее долговечен (до 30 лет), склонен к окислению, хуже выдерживает механические нагрузки.
Важно! В жилых помещениях рекомендуется использовать медные провода. Алюминиевые применяют преимущественно в магистральных линиях и промышленности.
Гибкие и жесткие кабели

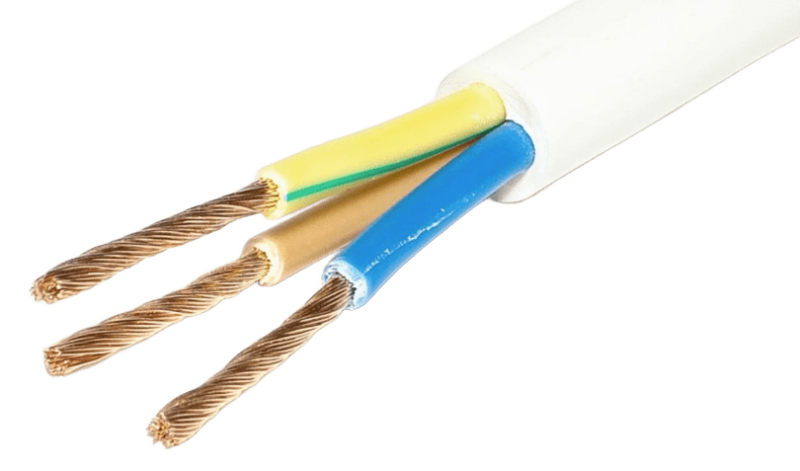

- Гибкие (многожильные) – удобны для подключения электроприборов, удлинителей, осветительных приборов.
- Жесткие (одножильные) – используются в стационарных электропроводках.
Провода с различными видами изоляции
Изоляция влияет на защиту от механических повреждений, влагостойкость, температурный диапазон эксплуатации.
- ПВХ (поливинилхлорид) – самый распространенный, недорогой, но ограничен по температурному диапазону (-15…+70°C).
- Резина (резиновая изоляция, РШ, ПРШ) – гибкий, устойчив к влаге, подходит для наружного монтажа.
- Сшитый полиэтилен (СПЭ, ХЛЭ) – высокотемпературная стойкость (-60…+250°C), устойчив к перегрузкам.
- Бронированные кабели – дополнительно защищены металлической оплеткой от механических повреждений.
Таблица видов кабелей и их назначение
В таблице представлены основные типы кабелей, их конструктивные особенности и области применения.
| Тип кабеля | Конструкция | Напр., В | Область применения | Особенности |
|---|---|---|---|---|

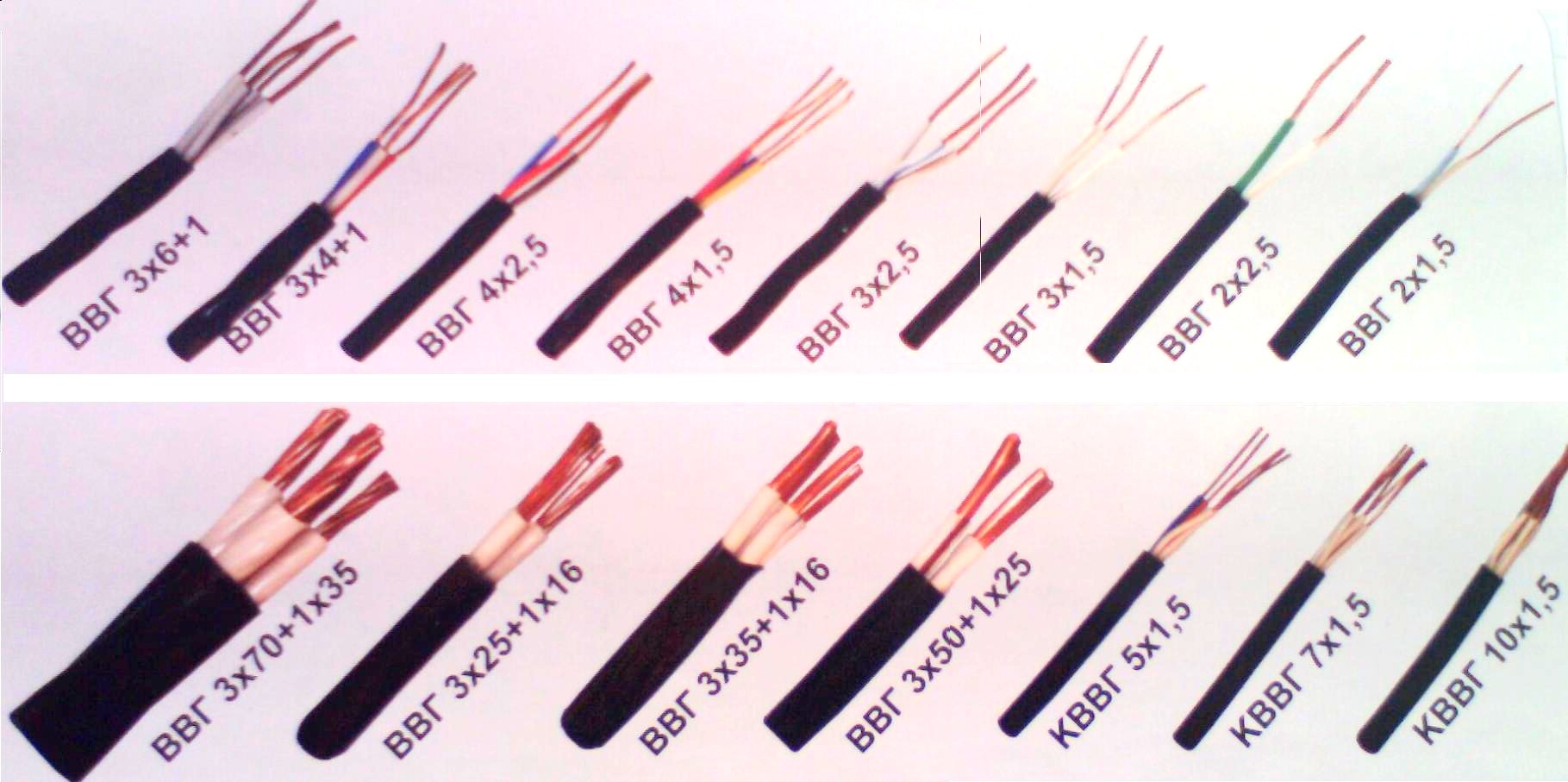

| ВВГ, ВВГнг, ВВГнг-LS | Медь, ПВХ-изоляция | 220/380 | Квартиры, дома, офисы, промышленные здания | ВВГнг-LS – не поддерживает горение, сниженное дымовыделение |
| NYM | Медь, двойная ПВХ-изоляция | 220/380 | Квартиры, частные дома, офисы | Повышенная гибкость, стойкость к влаге |
| ПВС | Медь, многожильный, ПВХ | 220/380 | Бытовая техника, удлинители, временная проводка | Гибкий, стойкий к перегибам |
| ШВВП | Медь, плоский, ПВХ | 220 | Освещение, маломощные приборы | Гибкий, удобный в монтаже |
| КГ | Медь, резиновая изоляция | 220/380 | Подключение оборудования, временные сети | Гибкий, морозостойкий |
| СИП | Алюминий, изоляция из сшитого полиэтилена | 220/380 | Воздушные линии электропередачи | Высокая механическая прочность, устойчив к погодным условиям |
| АВВГ | Алюминий, ПВХ-изоляция | 220/380 | Прокладка в сухих помещениях | Дешевле медных аналогов, менее долговечный |

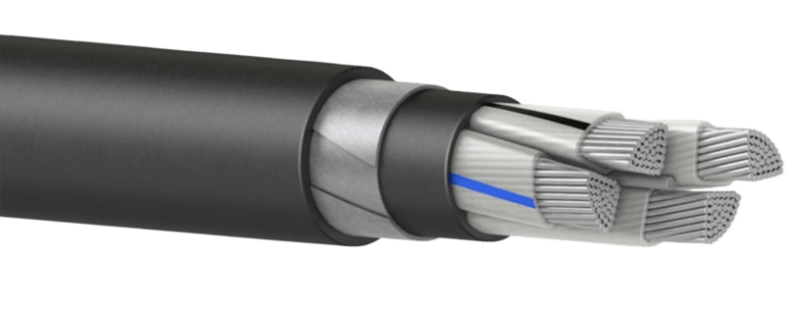

| АВБбШв | Алюминий, бронированный | 220/380 | Подземная прокладка, высокая механическая защита | Устойчив к повреждениям, но тяжелый |
| ВБбШв | Медь, бронированный | 220/380 | Подземные и наружные сети | Высокая защита от механических повреждений |
| РКГМ | Медь, кремнийорганическая резина | 220 | Высокотемпературные условия, бани, сауны | Термо- и влагостойкий |
| ПРС | Медь, резиновая изоляция | 220 | Высокие температуры, промышленные объекты | Стойкий к нагреву и влаге |
| UTP, FTP, STP (витая пара) | Медь, экранированный или неэкранированный | До 1000 Мбит/с | ЛВС, интернет, телефонная связь | Различные уровни экранирования от помех |
| Коакс. кабель (РК-75, RG-6) | Медь, ПЭ-изоляция, экран | До 3000 МГц | ТВ, видеонаблюдение | Экранированный, устойчивый к помехам |
- нг – негорючая изоляция
- LS – сниженное дымовыделение
- бронированный – повышенная защита от механических повреждений
Эта таблица поможет подобрать проводку в зависимости от условий эксплуатации и требований безопасности.
Кабели для электропроводки в доме и квартире
В таблице далее приведены основные типы, которые применяются для различных элементов домашней электропроводки, с указанием их характеристик и рекомендуемой нагрузки.
| Элемент проводки | Тип кабеля | Материал | Сечение жил, мм² | Макс. мощн. нагрузки, кВт | Особенности |
|---|---|---|---|---|---|
| Розетки (группа) | ВВГнг-LS, NYM | Медь | 2,5 | До 4,6 | Оптимальный вариант для розеточных групп, не поддерживает горение |
| Освещение | ВВГнг-LS, NYM | Медь | 1,5 | До 3,5 | Достаточно для подключения светильников, люстр |
| Электроплита, духовой шкаф | ВВГнг-LS, NYM | Медь | 6,0 | До 10,1 | Высокая нагрузка, обязательное заземление |
| Варочная панель | ВВГнг-LS, NYM | Медь | 4,0 | До 7,6 | Выдерживает ток до 40 А |
| Электропроводка в деревянном доме | ВВГнг-LS, ПВ-3 в гофре | Медь | 1,5 – 4,0 | До 7,6 | Обязательная защита от возгорания (гофра, металлорукав) |
| Вводной кабель (от счетчика в дом) | СИП, ВБбШв | Алюминий/Медь | 10 – 16 | До 15 | Наружная прокладка, стойкость к внешним воздействиям |
| Уличная проводка | СИП, ВВГнг-LS в трубе | Алюминий/Медь | 4 – 6 | До 10 | Высокая устойчивость к погодным условиям |
| Заземление | ПВ-3, ПВ-1 | Медь | 6 – 10 | — | Гибкий провод, прокладка в гофре |
| Кабель для бани, сауны | РКГМ, ПРС | Медь | 1,5 – 4,0 | До 7,6 | Термостойкий (до +180°C) |
| Кабель под землю | АВБбШв, ВБбШв | Алюминий/Медь | 6 – 16 | До 15 | Бронированный, устойчив к повреждениям |
- ВВГнг-LS – не поддерживает горение, низкое дымовыделение
- NYM – устойчив к влаге, удобен в монтаже
- СИП – применяется для воздушных линий
- АВБбШв, ВБбШв – бронированные кабели, подходят для подземной прокладки
- РКГМ – термостойкий, для высокотемпературных условий
Провод для розеток
- Оптимальный вариант – ВВГнг-LS 3×2,5 мм².
- Если проводка скрытая (в штробах, за гипсокартоном), можно использовать ВВГнг.
- Для открытой проводки предпочтителен гибкий вариант ПВС или ШВВП.
Кабель для освещения
- Достаточно сечения 1,5 мм² (например, ВВГнг-LS 3×1,5 мм²).
- Для светодиодных светильников подходит ШВВП или ПВС 2×0,75–1 мм².
Кабель для выключателей
- Подойдет ВВГнг-LS 3×1,5 мм², если включение обычное.
- Если управление идет от проходных выключателей, важно учитывать дополнительную жилу.
Кабели для уличной проводки
На улице он должен выдерживать механические нагрузки, влагу, температурные перепады.
Кабель для улицы
- АВБбШв, ВБбШв – бронированный для подземной прокладки.
- КГ (кабель гибкий резиновый) – для временного подключения на улице.
- СИП (самонесущий изолированный провод) – для воздушных линий электропередачи.
Кабель для прокладки под землей
- Оптимальный вариант – АВБбШв или ВБбШв (с броней).
- Можно использовать NYY или КГ в защитной гофре.
Кабели для специальных целей
Некоторые устройства требуют специальных кабелей с учетом их мощности, тока и условий эксплуатации.
Для духового шкафа
- ВВГнг 3×4 мм² – при мощности до 7 кВт.
- ПВС 3×6 мм² – если необходимо подключение через гибкий кабель.
Для электроплиты
- ВВГнг 3×6 мм² – если мощность до 10 кВт.
- NYY 3×10 мм² – если токи выше 40 А.
Для светодиодной ленты
- ШВВП 2×0,5 мм² для небольших лент до 5 м.
- ПВС 2×1,5 мм² для длинных лент.
Расчет сечения по мощности и току
При выборе важно учитывать токовую нагрузку, мощность подключаемых устройств и длину линии.
Основные параметры для расчета
- Мощность (P), Вт или кВт – потребляемая мощность электроприборов.
- Ток (I), А – определяется по формуле: 𝐼 = 𝑃/(𝑈 × cos𝜙), где U – напряжение сети (220В или 380В), cos φ – коэффициент мощности (обычно 0,95-1 для бытовых приборов).
- Сечение жилы (S), мм² – выбирается по таблицам.
- Длина кабеля (L), м – влияет на падение напряжения, для длинных линий выбирают большее сечение.
Таблица расчета кабеля по току и мощности (220В, медь)
| Сечение, мм² | Ток, А | P, кВт | Длина линии до 10 м | Длина линии 10-25 м | Длина линии 25-50 м |
|---|---|---|---|---|---|
| 1,5 | 19 | 4,1 | 1,5 мм² | 2,5 мм² | 4 мм² |
| 2,5 | 27 | 5,9 | 2,5 мм² | 4 мм² | 6 мм² |
| 4 | 36 | 7,9 | 4 мм² | 6 мм² | 10 мм² |
| 6 | 46 | 10,1 | 6 мм² | 10 мм² | 16 мм² |
| 10 | 65 | 14,3 | 10 мм² | 16 мм² | 25 мм² |
Примечание: Для алюминиевых токовая нагрузка уменьшается примерно на 30%.
Таблица расчета кабеля по мощности (380В, медь)
| Сечение, мм² | Ток, А | Мощность, кВт (3-фазная сеть) |
|---|---|---|
| 1,5 | 16 | 10,5 |
| 2,5 | 25 | 16,5 |
| 4 | 32 | 22 |
| 6 | 40 | 28 |
| 10 | 55 | 38 |
| 16 | 75 | 51 |
Важно: Трехфазная сеть позволяет передавать большую мощность при меньших токах, что снижает требования к сечению проводов.
Как выбрать в зависимости от условий эксплуатации
Выбор кабеля по месту установки
| Место установки | Рекомендуемый кабель | Примечание |
|---|---|---|
| Квартира (скрытая проводка) | ВВГнг-LS, NYM | Пожаробезопасные, малодымные |
| Квартира (открытая проводка) | ПВС, ШВВП | Гибкие, удобные в монтаже |
| Частный дом | ВВГнг, NYM, КГ | Для повышенных нагрузок |
| Улица (воздушная линия) | СИП | Устойчив к погодным условиям |
| Улица (подземная прокладка) | ВБбШв, NYY | Устойчивы к влаге и механическим повреждениям |
| Баня, сауна | РКГМ, ПРС | Высокотемпературная изоляция |
Выбор кабеля по мощности нагрузки
Кабель для розеток
- ВВГнг-LS 3×2,5 мм² – стандарт для бытовых розеток.
- Если предполагаются мощные приборы (бойлер, стиральная машина), лучше взять 4 мм².
- При длине свыше 25 м рекомендуется увеличить сечение на 1 шаг.
Кабель для освещения
- ВВГнг-LS 3×1,5 мм² – стандартное сечение.
- Для светодиодного освещения можно использовать ШВВП 2×0,75 мм².
Кабель для кухни
Кухня – зона с высокой нагрузкой (плита, микроволновка, холодильник, чайник, посудомоечная машина).
- Для мощных приборов – ВВГнг 3×6 мм².
- Для розеток – ВВГнг 3×2,5 мм².
Кабель для электроплиты
- ВВГнг 3×6 мм² – стандартное решение.
- При мощности свыше 10 кВт – 3×10 мм².
Кабель для подземной прокладки
- ВБбШв 3×4–3×10 мм² – для ввода в частный дом.
- АВБбШв 3×10 мм² – алюминиевый вариант, дешевле, но менее долговечен.
Онлайн калькулятор
Основные рекомендации
- Не экономьте на сечении – запас 20–30% увеличит срок службы.
- Используйте медные – они долговечнее и надежнее алюминиевых.
- При подземной прокладке используйте бронированные кабели – защита от повреждений.
- Для деревянных домов выбирайте в негорючей изоляции (нг, LS).
Частые ошибки при выборе
| Ошибка | Последствия |
|---|---|
| Использование алюминиевого провода вместо медного | Окисление, потеря контакта, риск перегрева |
| Недостаточное сечение кабеля | Перегрев, оплавление изоляции, пожар |
| Открытая прокладка ПВХ-кабеля на улице | Разрушение изоляции, короткое замыкание |
| Подключение мощных приборов через слабый кабель | Перегрев, перегорание контактов |
Итоги по материалу
Выбор кабеля – важный этап при проектировании электропроводки. Основные принципы:
- Учитывать мощность нагрузки.
- Выбирать правильное сечение.
- Использовать его с подходящей изоляцией для условий эксплуатации.
- Соблюдать требования ПУЭ (Правил устройства электроустановок).
Грамотно подобранный кабель обеспечит надежную работу электросети, безопасность и долговечность проводки.
