Компараторы

Что такое компаратор

Компаратор — это электронное устройство, предназначенное для сравнения двух входных сигналов. Он работает путем оценки разницы между этими сигналами и принятия решения о том, какой из них имеет большее значение. Результатом работы компаратора является выходной сигнал, который обычно принимает два фиксированных значения: высокое или низкое, в зависимости от того, какой входной сигнал больше.

Компараторы играют важную роль в электронике, поскольку они широко используются в различных устройствах и системах для выполнения задач, связанных с обработкой сигналов. Эти устройства особенно полезны в тех случаях, когда необходимо принять решение на основе сравнения величин, например, для детектирования порогов, изменения состояний или преобразования аналоговых сигналов в цифровые.

Применение компараторов можно встретить в таких областях, как:

• Цифровая электроника, где они часто используются для преобразования аналоговых сигналов в дискретные.
• Системы управления для анализа и регулирования напряжений и токов.
• Измерительные приборы, которые применяют компараторы для точного сравнения величин.
• Автоматизация процессов, например, в схемах с сигналами для включения и выключения устройств.

В отличие от других электронных компонентов, таких как операционные усилители, компараторы имеют цель лишь проводить сравнение входных сигналов, не усиливая их. Это позволяет им работать очень быстро и точно, что делает их незаменимыми в быстродействующих системах.

Принцип работы компаратора заключается в том, что он принимает два аналоговых сигнала на свои входы — инвертирующий (минус) и неинвертирующий (плюс) входы. Эти сигналы сравниваются, и на основе этого сравнения на выходе появляется сигнал, который указывает на то, какой из входов имеет большее значение.

Основные этапы работы

1. Сравнение напряжений: Компаратор оценивает разницу между двумя напряжениями на его входах. Если напряжение на неинвертирующем входе больше, выход компаратора принимает высокое (логическое 1) состояние. Если наоборот, то выход будет находиться в низком (логическом 0) состоянии.
2. Срабатывание на пороговом значении: Компаратор срабатывает на изменение входных сигналов, переходя от одного уровня напряжения к другому. Это делает его идеальным для задач, где необходимо зафиксировать пересечение порогового значения. Например, в устройствах, измеряющих температуру или напряжение, компаратор может определить, превышает ли сигнал заданный порог.
3. Цифровой выход: После того как компаратор провел сравнение, его выход обычно принимает два значения — высокое или низкое. Это означает, что компаратор эффективно выполняет функцию цифрового преобразования, превращая аналоговые данные в бинарную информацию.

Принципиальные отличия от других устройств

• Операционные усилители, хотя и могут выполнять функции сравнения, предназначены для усиления сигналов, а не для их сравнения. Компаратор, в отличие от операционного усилителя, не имеет промежуточных значений на выходе — только два четких уровня.
• Операционный усилитель, например, используется в качестве усилителя для усиления слабых сигналов, тогда как компаратор используется для четкого разделения сигналов по определенному порогу.

Компаратор не предназначен для усиления сигналов, как операционный усилитель, и его основная задача — это принятие решения на основе анализа входных данных. Такое поведение делает компаратор более быстрым и точным в устройствах, где необходима оперативная реакция на изменения входных сигналов. Он выполняет ключевую роль в схемах, где важно быстро реагировать на изменение входных значений, преобразуя их в дискретные состояния для дальнейшей обработки.

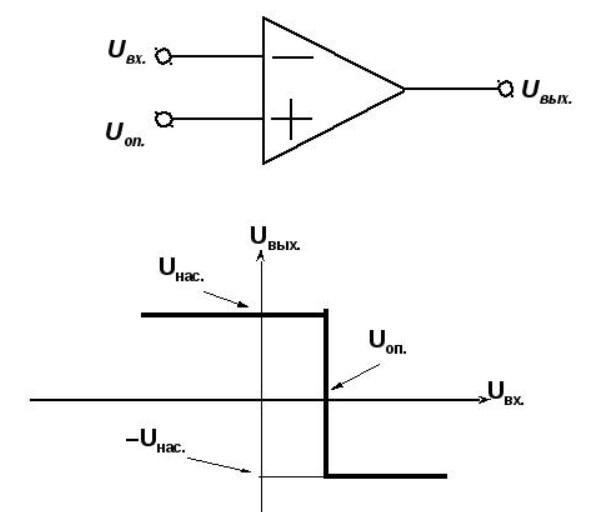

Принцип работы

Компаратор — это устройство, которое сравнивает два аналоговых сигнала и выдает на выходе сигнал, отражающий результат сравнения этих сигналов. В отличие от операционных усилителей и других аналоговых устройств, компаратор не усиливает входные сигналы, а только определяет, какой из них больше. Основная функция компаратора заключается в сравнении величин и выдаче двоичного (логического) сигнала на выходе, что делает его незаменимым в задачах, где необходимо принять решение на основе сравнения.

Компаратор работает по следующему принципу:

1. Два входа: Компаратор имеет два входных сигнала — один подключается к неинвертирующему входу (положительный вход), а второй — к инвертирующему входу (отрицательный вход).
2. Сравнение входных сигналов: Компаратор постоянно мониторит напряжения на этих входах. Если напряжение на неинвертирующем входе (положительном) больше, чем на инвертирующем (отрицательном) входе, компаратор выдает высокое (логическое 1) состояние на выходе. Если напряжение на инвертирующем входе больше, чем на неинвертирующем, выход компаратора будет низким (логическое 0).
3. Простой бинарный выход: В отличие от операционных усилителей, компаратор не имеет промежуточных состояний на выходе. Его задача — четко определить, какой из сигналов на входах больше, и преобразовать это в бинарное значение: высокий (1) или низкий (0). Это делает компараторы идеальными для работы в цифровых системах, где важен четкий выбор.
4. Переключение выходного сигнала: В момент, когда напряжение на входах сравниваемых сигналов меняется таким образом, что одно из напряжений становится больше другого, компаратор мгновенно меняет состояние выхода. Этот переход является основным результатом работы устройства.

Отличие от операционных усилителей

Операционные усилители и компараторы могут быть внешне похожи, но их функции принципиально различаются:

• Операционный усилитель предназначен для усиления входных сигналов. Он может работать с линейными сигналами и имеет множество различных применений, включая фильтрацию и усиление.
• Компаратор же не предназначен для усиления сигналов. Его основной задачей является принятие решения о том, какой из входных сигналов имеет большее значение, и выдача четкого выхода (0 или 1). Компаратор работает быстрее и чаще используется в тех случаях, когда необходимо принимать решения в реальном времени на основе сравнения величин.

Таким образом, компаратор действует как цифровой переключатель, который позволяет преобразовать аналоговые сигналы в дискретные значения, что делает его важным элементом в системах, работающих с цифровыми данными.

Схема компаратора

Схема компаратора представляет собой довольно простую конфигурацию, состоящую из нескольких ключевых компонентов, которые обеспечивают его функционирование. В типичную схему компаратора входит операционный усилитель (ОУ), поскольку многие компараторы на практике строятся на базе операционных усилителей.

Основные компоненты схемы

1. Операционный усилитель (ОУ): Это основной компонент, который служит для усиления разности между напряжениями на двух входах. Он находит наиболее удобную точку для срабатывания и преобразует разницу в выходной сигнал.
2. Входы: Компаратор имеет два входных сигнала: инвертирующий (минус) и неинвертирующий (плюс) входы. Сигналы, которые подаются на эти входы, сравниваются для определения, какой из них больше.
3. Резисторы: В схемах компараторов часто используются резисторы для регулировки пороговых значений, а также для подстройки коэффициента усиления и формирования характеристик работы.
4. Выходной сигнал: Это основной элемент компаратора, который принимает два состояния — высокое или низкое. Выход компаратора зависит от разницы между входными сигналами.
5. Питание: Компараторы, как и большинство электронных компонентов, требуют подачи питания. Это может быть одиночное или двустороннее напряжение в зависимости от конструкции устройства.

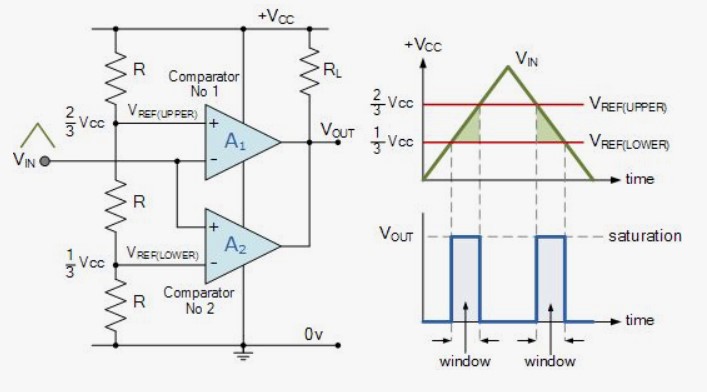

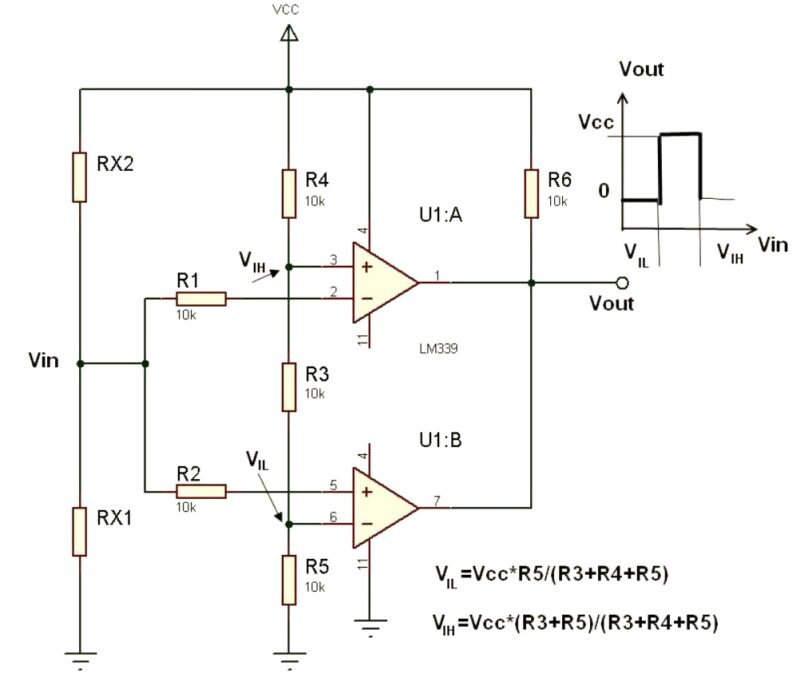

Пример схемы компаратора

Простой пример схемы компаратора может быть построен на операционном усилителе, где один вход подается на неинвертирующую точку, а второй — на инвертирующую. Когда напряжение на неинвертирующем входе превышает напряжение на инвертирующем, выход будет высокое состояние. Если наоборот, выход будет низким. Вот как выглядит схема простого компаратора:

Принцип работы схемы

• Входы U1 и U2: Входные сигналы. Когда сигнал U1 больше, чем U2, выход компаратора будет высоким (логический 1).
• Операционный усилитель (ОУ): Усиливает разницу между входными сигналами и генерирует выходной сигнал в зависимости от их величины.
• Резисторы: Для установки порогов, где будет происходить переключение на выходе.
• Выход: Указывает на состояние, основанное на сравнении U1 и U2.

Такая схема может быть использована для различных задач, например, для создания пороговых детекторов, измерения уровней сигнала, а также в системах, которые требуют четкого разделения входных данных на две категории.

Факторы влияющие на точность и стабильность

Точность и стабильность работы компаратора зависят от нескольких факторов:

1. Разрешающая способность: Компаратор должен точно различать малые изменения напряжения на входах. Чем выше его разрешающая способность, тем точнее он может различать небольшие изменения входных сигналов.
2. Скорость переключения: Важно, чтобы компаратор мог быстро реагировать на изменения входных сигналов. Это особенно критично для высокоскоростных цифровых систем, где задержки могут привести к ошибкам.
3. Гистерезис: В некоторых случаях компаратор с гистерезисом используется для предотвращения ложных срабатываний. Гистерезис создает два разных порога — для перехода от низкого состояния к высокому и наоборот. Это помогает избежать непредсказуемых изменений на выходе при небольших колебаниях входного сигнала.
4. Шумы и помехи: В реальных условиях на вход компаратора могут воздействовать шумы и помехи, что может повлиять на точность его работы. Применение фильтрации и усилителей для подавления помех может улучшить стабильность работы компаратора.
5. Температурные изменения: Параметры компаратора могут изменяться при изменении температуры, что также влияет на его точность. Некоторые высокоточные компараторы учитывают температурные колебания, чтобы минимизировать их влияние.

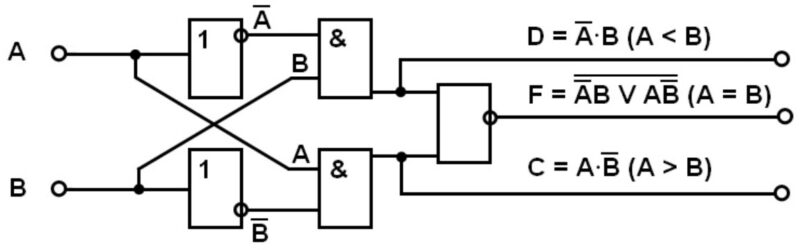

Цифровой компаратор

Цифровой компаратор — это электронное устройство, предназначенное для сравнения цифровых сигналов, то есть сигналов, представленных в виде двоичных данных. Он выполняет операцию сравнения двух числовых значений и определяет, какое из них больше, меньше или равно. Цифровой компаратор играет важную роль в вычислительных системах, а также в других устройствах, где необходимо принимать решения на основе цифровых данных.

Принцип работы

Цифровые компараторы используют двоичную логику для выполнения своей работы. Обычно они сравнивают два входных двоичных числа, состоящих из нескольких бит. Результатом работы цифрового компаратора является набор выходных сигналов, который сообщает, какое из чисел больше, меньше или равно другому.

Цифровой компаратор имеет несколько основных состояний на выходе:

• Равенство: Если оба числа равны, компаратор генерирует сигнал, указывающий на это.
• Меньше: Если первое число меньше второго, компаратор генерирует соответствующий сигнал.
• Больше: Если первое число больше второго, компаратор генерирует сигнал, который показывает это.

Эти выходные сигналы могут быть представлены различными способами: как логические уровни (0 и 1), как бинарные коды или в форме индикаторов.

Применение цифровых компараторов

Цифровые компараторы находят широкое применение в различных областях электроники и вычислительных систем, в том числе:

1. Цифровая логика и микропроцессорные системы: Цифровые компараторы часто используются для выполнения операций сравнения между числами в вычислительных устройствах, таких как микроконтроллеры и процессоры. Они могут быть частью арифметико-логических устройств (АЛУ) и использоваться для сравнения данных в алгоритмах обработки.
2. Системы управления: В системах автоматического управления компараторы могут использоваться для принятия решений на основе заданных пороговых значений. Например, цифровой компаратор может контролировать, превышает ли входной сигнал заданное цифровое значение.
3. Преобразование аналоговых сигналов в цифровые: Цифровые компараторы могут быть частью системы аналогово-цифрового преобразования (АЦП). Они используются для сравнения аналоговых сигналов с цифровыми уровнями и преобразования этих аналоговых данных в цифровую форму.
4. Цифровые фильтры и детекторы: В различных детекторных устройствах цифровые компараторы могут применяться для фильтрации сигнала, анализа его характеристик и принятия решений о его значимости.

Преимущества и ограничения цифровых компараторов

Преимущества:

• Высокая скорость работы: Цифровые компараторы могут работать с очень высокой скоростью, что делает их идеальными для быстродействующих систем.
• Точность: В отличие от аналоговых компараторов, цифровые компараторы обеспечивают точное сравнение на уровне битов, что позволяет избежать погрешностей, присущих аналоговым методам.
• Простота интеграции: Цифровые компараторы легко интегрируются в цифровые системы и могут быть использованы в составе микросхем и других цифровых устройств.

Ограничения:

• Ограничение на сравниваемые значения: Цифровые компараторы работают только с цифровыми сигналами, что ограничивает их применение в системах, где необходимо работать с аналоговыми данными.
• Нуждаются в предварительном цифровом преобразовании: Для работы с аналоговыми сигналами требуется их предварительное преобразование в цифровую форму, что может увеличить сложность системы.

Аналоговый компаратор

Аналоговый компаратор — это устройство, которое сравнивает два аналоговых сигнала и выдает на выходе бинарный сигнал, который указывает, какой из сигналов больше. Он играет важную роль в тех системах, где необходимо быстро принимать решение на основе величин аналоговых сигналов, а также преобразовывать их в цифровую форму для дальнейшей обработки.

Принцип работы

Аналоговый компаратор работает путем сравнения двух аналоговых сигналов, подаваемых на его входы. Он анализирует разницу между входными напряжениями и на основе этого изменяет состояние своего выхода.

• Если напряжение на неинвертирующем входе больше, чем на инвертирующем входе, выход компаратора будет находиться в логическом высоком состоянии (например, 1 или +V).
• Если напряжение на инвертирующем входе больше, выход компаратора будет в низком состоянии (например, 0 или 0 В).

Этот процесс позволяет компаратору принимать решения в реальном времени, на основе текущих значений аналоговых сигналов, что делает его идеальным для использования в аналоговых системах, таких как системы управления и датчики.

Применение аналоговых компараторов

1. Системы аналогового управления: Аналоговые компараторы часто используются в системах, где требуется принимать решения на основе изменения уровней напряжения, например, в системах управления питанием, где компаратор может включать или выключать устройство в зависимости от напряжения на батарее.
2. Измерительные устройства: В измерительных устройствах, таких как осциллографы или вольтметры, аналоговые компараторы могут использоваться для детектирования пороговых значений напряжения и формирования сигнала о превышении этих порогов.
3. Обработка сигналов: В радиоэлектронных устройствах аналоговые компараторы могут применяться для выделения определенных сигналов из шумов, а также для преобразования аналоговых данных в цифровую форму.
4. Преобразование аналогового сигнала в цифровой: Аналоговый компаратор является важным компонентом в системах аналогово-цифрового преобразования (АЦП). Он используется для сравнения аналоговых сигналов с фиксированными уровнями и преобразования их в дискретные значения.

Преимущества и недостатки

Преимущества:

• Быстрота работы: Аналоговые компараторы реагируют на изменения сигналов очень быстро, что позволяет использовать их в реальном времени для принятия решений.
• Простота схемы: Эти устройства не требуют сложных вычислений или преобразований, что делает их достаточно простыми для реализации и использования.
• Широкое применение в аналоговых системах: Аналоговые компараторы широко применяются в схемах, где требуется работа с непрерывными сигналами.

Недостатки:

• Меньшая точность: В отличие от цифровых компараторов, аналоговые компараторы могут иметь погрешности, связанные с линейностью работы и шумами на входах.
• Уязвимость к шумам: Поскольку аналоговые компараторы работают с непрерывными сигналами, они могут быть чувствительны к внешним помехам и шумам, что может привести к ложным срабатываниям или нестабильности работы.
• Ограничение на диапазон напряжений: Аналоговые компараторы ограничены в своем рабочем диапазоне напряжений, что может требовать дополнительных элементов для расширения этого диапазона.

Аналоговые и цифровые компараторы выполняют схожие функции, но применяются в различных областях в зависимости от типа сигналов. Цифровые компараторы идеально подходят для работы с дискретными (цифровыми) сигналами, где требуется высокая точность и скорость обработки данных. В то время как аналоговые компараторы предпочтительны в системах, где требуется обработка непрерывных сигналов с минимальными задержками, например, в системах управления и измерительных устройствах.

Компаратор на операционном усилителе

Компаратор на операционном усилителе — это тип компаратора, который использует операционный усилитель (ОУ) для выполнения функции сравнения двух аналоговых сигналов. Операционный усилитель сам по себе является универсальным усилителем с высоким коэффициентом усиления, который можно настроить для выполнения множества различных задач, включая сравнение входных сигналов и генерацию выходного сигнала на основе их разницы.

Принцип работы

Компаратор, построенный на базе операционного усилителя, работает по принципу того, что операционный усилитель усиливает разницу между входными сигналами до тех пор, пока не достигнет одного из двух возможных выходных состояний: низкого или высокого уровня напряжения. Эти два состояния соответствуют бинарным значениям 0 и 1, которые являются стандартными выходными сигналами для компараторов.

1. Входы операционного усилителя: На входы операционного усилителя подаются два сигнала — инвертирующий (минус) и неинвертирующий (плюс). Компаратор сравнивает эти два сигнала и решает, какой из них больше.
2. Реакция на входные сигналы: Если напряжение на неинвертирующем входе (плюс) выше, чем на инвертирующем (минус), операционный усилитель переключает выход в высокое состояние. Если напряжение на инвертирующем входе больше, то выход будет находиться в низком состоянии.
3. Отсутствие обратной связи: Компаратор на операционном усилителе, как правило, работает без обратной связи, что означает, что операционный усилитель действует в открытом контуре, что позволяет ему быстро и решительно переключать выходное состояние.

Отличие от других типов

Главное отличие компаратора на операционном усилителе от других типов компараторов заключается в том, что операционный усилитель часто имеет более высокую чувствительность и может усиливать входные сигналы. Это позволяет использовать его для сравнений в широком диапазоне входных сигналов, однако он также может быть подвержен некоторым ограничениям, таким как:

• Выходной диапазон: Операционные усилители обычно имеют ограниченный выходной диапазон, который может не достигать полностью низкого или высокого напряжения, что ограничивает их использование в некоторых случаях, когда требуется более жесткое соблюдение порогов.
• Задержка и линейность: Компаратор на операционном усилителе может иметь некоторое время задержки из-за его усилительной природы, а также может страдать от нелинейности на выходе в зависимости от характеристик усилителя.

Применение компараторов на ОУ

Компараторы на операционном усилителе часто используются в устройствах, где требуется простое, эффективное и высокоскоростное сравнение сигналов:

1. Системы управления: Операционные усилители в качестве компараторов могут быть использованы в системах с обратной связью, таких как системы регулирования температуры, уровня сигнала или давления, где требуется быстрое реагирование на изменения входных параметров.
2. Автоматизация и мониторинг: В различных датчиках и устройствах автоматического контроля компараторы на операционных усилителях применяются для определения, превышает ли сигнал заданный порог, например, в системах защиты от перенапряжения или перегрева.
3. Сигнальные схемы: В радиоэлектронных системах для фильтрации сигналов и их преобразования в цифровую форму операционные компараторы используются для быстрого и точного сравнения аналоговых сигналов.
4. Конвертация аналогового сигнала в цифровой: В системах аналогово-цифрового преобразования (АЦП) операционные усилители с гистерезисом или без него часто применяются для выполнения задачи сравнения аналоговых сигналов с пороговыми значениями.

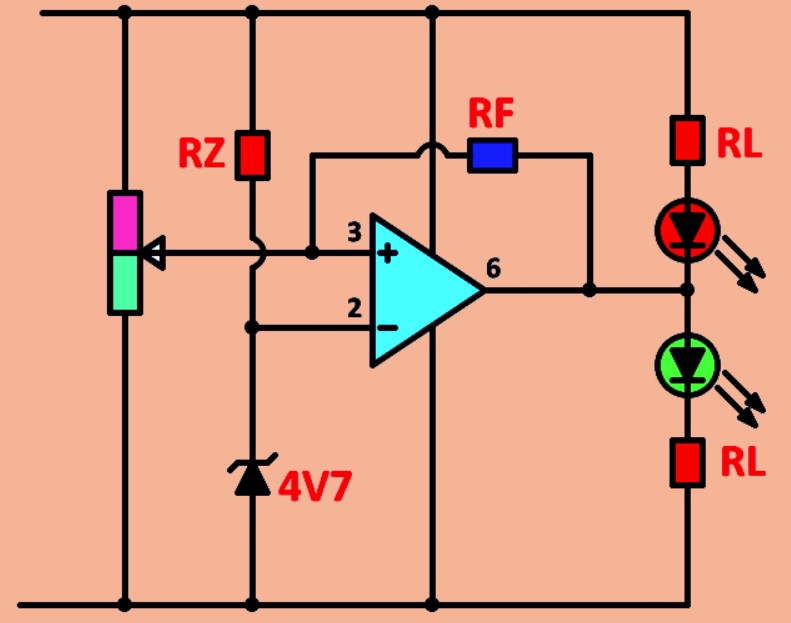

Компаратор с гистерезисом

Компаратор с гистерезисом — это компаратор, в котором добавлен механизм гистерезиса, что позволяет избежать ложных срабатываний, которые могут возникать из-за малых колебаний входного сигнала вокруг порога переключения.

Принцип работы компаратора с гистерезисом

Гистерезис в компараторе заключается в том, что выходное состояние компаратора изменяется только при достижении входным сигналом определенного порогового значения, но только в одном направлении. Это означает, что компаратор требует большего изменения входного сигнала, чтобы переключиться в противоположное состояние, чем для его перехода в первое состояние. В результате, когда сигнал колеблется вокруг порогового значения, компаратор не будет постоянно переключать свое состояние, что предотвращает ложные срабатывания.

1. Пороговые значения: Компаратор с гистерезисом имеет два порога: один для включения и другой для выключения. Это означает, что компаратор будет переключаться в одно состояние при превышении одного порога, а для переключения обратно — потребуется, чтобы сигнал прошел через другой порог.
2. Обратная связь: Гистерезис обычно обеспечивается путем использования обратной связи, которая меняет порог включения и выключения компаратора в зависимости от его выходного состояния. Такая схема позволяет предотвратить флуктуации на выходе при малых колебаниях входного сигнала.

Преимущества данных компараторов

1. Предотвращение ложных срабатываний: Гистерезис особенно полезен, когда сигнал может колебаться вокруг порогового значения. Без гистерезиса компаратор мог бы переключать свое состояние из-за малых шумов или нестабильности сигнала, что приводит к ложным срабатываниям. Гистерезис устраняет эту проблему.
2. Стабильность работы: Компараторы с гистерезисом обеспечивают более стабильную работу в системах, где сигнал может изменяться быстро или иметь шумы, потому что они не реагируют на малые и незначительные изменения.
3. Уменьшение влияния помех: В системах с высоким уровнем шума использование компараторов с гистерезисом помогает снизить влияние этих помех на стабильность работы системы.

Применение компараторов с гистерезисом

1. Защита от перенапряжений: Компараторы с гистерезисом широко используются в устройствах защиты, например, для предотвращения ложных срабатываний при изменении напряжения. Например, в системах защиты от перенапряжений, где важно точно определить, когда напряжение выходит за пределы безопасного диапазона.
2. Системы сигнализации: В устройствах сигнализации, таких как охранные системы, где важно избежать ложных тревог из-за колебаний сигнала или внешних помех, компараторы с гистерезисом обеспечивают стабильную работу.
3. Системы измерения и контроля: В измерительных устройствах, таких как вольтметры или термостаты, компараторы с гистерезисом могут использоваться для точного отслеживания изменения сигнала и предотвращения частых переключений состояния из-за шумов или малых колебаний.
4. Цифровые системы управления: В системах управления, где требуется точное сравнение сигналов с пороговыми значениями, компараторы с гистерезисом обеспечивают устойчивое реагирование на изменения без ложных переключений.

Компаратор с гистерезисом — это эффективный инструмент для обеспечения надежной и стабильной работы электронных систем, где возможны малые колебания сигналов или присутствуют помехи. В сочетании с операционными усилителями, такие компараторы находят широкое применение в области защиты, управления и измерений, улучшая качество работы систем, устраняя ложные срабатывания и повышая стабильность работы.

Микросхемы компараторов

Микросхемы компараторов являются важным элементом в проектировании электронных устройств, так как позволяют сравнивать два аналоговых сигнала и генерировать выходной сигнал в зависимости от их разницы. На рынке существует множество микросхем компараторов, каждая из которых имеет свои особенности, преимущества и области применения.

Таблица микросхем

В таблице ниже приведены некоторые из наиболее популярных микросхем компараторов, их характеристики и области применения. Эти микросхемы используются в различных электронных устройствах и системах для сравнения сигналов и выполнения логических операций.

Микросхема	Тип	Основные характеристики	Применение
LM393	Операционный компаратор	Работает при низких напряжениях (2 В и выше), открытый коллектор на выходе. Два независимых канала.	Используется в схемах с низким энергопотреблением, таких как сигнализация, системы управления, защита от перенапряжений.
LM339	Операционный компаратор	Четырехканальный компаратор, работающий при напряжении от 2 В до 36 В. Высокая стабильность и точность.	Широко используется в автомобильной электронике, аудиосистемах, схемах управления и измерительных приборах.
TLV3501	Высокоскоростной компаратор	Очень высокая скорость отклика (100 МГц), низкое потребление тока.	Применяется в высокоскоростных системах, таких как цифровая обработка сигналов, системы связи и высокоскоростные измерительные устройства.
TLC3702	Компаратор с гистерезисом	Компаратор с встроенным гистерезисом для устранения ложных срабатываний, работает при низких напряжениях (1,8 В).	Используется в схемах, где важно исключить ложные срабатывания при малых колебаниях входных сигналов, например, в контроллерах температуры.
LM324	Операционный компаратор	Четырехканальный операционный усилитель, может работать как компаратор.	Применяется в более сложных схемах, таких как усилители с компаратором, фильтры, схемы с несколькими уровнями сравнения.
74LS85	Цифровой компаратор	4-битный компаратор с возможностью сравнения двоичных чисел.	Используется в логических схемах и вычислительных устройствах, где нужно сравнивать числа и выполнять операции на их основе.
MAX9600	Цифровой компаратор	Высокоскоростной 4-битный цифровой компаратор с низким потреблением.	Используется в цифровых вычислениях, арифметико-логических устройствах и схемах для обработки двоичных данных.
ADCMP600	Цифровой компаратор	Высокоскоростной компаратор с выходом Schmitt trigger и высокой точностью.	Применяется в высокоскоростных приложениях, таких как АЦП, системах обработки сигналов и тайминг-системах.
OP177	Операционный компаратор	Прецизионный операционный компаратор с высокой точностью и стабильностью, низким уровнем шума.	Применяется в высокоточных измерительных системах и контрольно-измерительных устройствах, где важна точность и стабильность работы.
LM1458	Операционный усилитель	Два канала с возможностью работы как компаратор. Работает при напряжении от 3 В до 32 В.	Используется в различных аналоговых схемах, таких как усилители с компаратором, системы управления и сигнальные системы.

Основные типы микросхем компараторов

1. Операционные компараторы: Это стандартные компараторы, основанные на операционных усилителях. Они используются в приложениях, где требуется высокая точность и быстрый отклик, например, в системах измерений или контроля. Примеры таких микросхем — LM393, LM339.
2. Цифровые компараторы: Эти микросхемы сравнивают цифровые сигналы и работают на принципе логического сравнения. Они часто используются в вычислительных устройствах, например, в схемах для обработки двоичных данных. Одним из таких примеров является микросхема 74LS85.
3. Компараторы с открытым коллектором: В этих микросхемах выходной сигнал не имеет собственного напряжения, а передает сигнал через внешнее подключение к подтягивающему резистору. Эти микросхемы могут быть использованы для создания более гибких схем, где выходной сигнал может быть настроен в зависимости от внешних условий. Пример — LM393.
4. Компараторы с гистерезисом: В таких микросхемах предусмотрена схема гистерезиса, которая предотвращает ложные срабатывания при малых колебаниях входного сигнала. Пример таких микросхем — TLC3702.
5. Компараторы с несколькими входами: Эти микросхемы позволяют сравнивать несколько сигналов одновременно, что полезно в системах, где требуется множественное сравнение входных данных. Пример — LM339 (четырехканальный компаратор).

Как выбрать микросхему для компаратора

При выборе микросхемы компаратора для конкретного применения важно учитывать следующие факторы:

1. Напряжение питания: Некоторые компараторы требуют низкого напряжения для работы, в то время как другие могут работать при более высоких напряжениях. Необходимо выбрать микросхему, подходящую для системы, в которой она будет использоваться.
2. Скорость работы: Для приложений, требующих высокой скорости переключения, следует выбирать компараторы с высокой скоростью отклика, например, компараторы на основе операционных усилителей с низкой задержкой.
3. Напряжение и ток на выходе: В зависимости от того, нужен ли активный или открытый коллектор на выходе, выбор микросхемы будет различным. Важно учитывать, какой тип выхода необходим для взаимодействия с другими компонентами системы.
4. Чувствительность и порог срабатывания: Разные микросхемы имеют различные уровни чувствительности и диапазоны пороговых значений. Важно выбирать компаратор с подходящими характеристиками для требуемого сигнала.
5. Гистерезис: Если задача требует стабильности работы при малых колебаниях входных сигналов, следует обратить внимание на компараторы с встроенным гистерезисом.

Примеры популярных микросхем

• LM393: Один из самых популярных операционных компараторов с открытым коллектором. Используется в различных приложениях благодаря своей низкой стоимости, низкому энергопотреблению и надежности.
• LM339: Это четырехканальный компаратор, часто используется для множественного сравнения сигналов.
• TLC3702: Компаратор с гистерезисом, предназначенный для предотвращения ложных срабатываний, часто используется в системах с шумами или нестабильными сигналами.
• 74LS85: Цифровой компаратор, который часто применяется в вычислительных устройствах, таких как схемы АЦП и логические контроллеры.

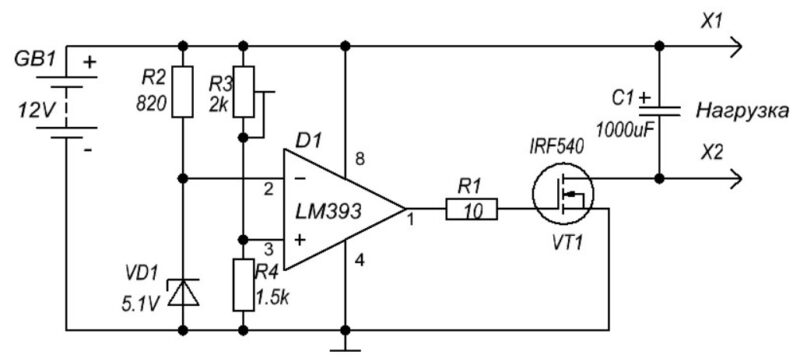

Компаратор на LM393

Микросхема LM393 — это один из самых популярных операционных компараторов, широко используемый в различных электронных проектах. Это двухканальный компаратор с открытым коллектором, который широко применяется в приложениях, где требуется эффективное и точное сравнение аналоговых сигналов.

Особенности LM393

LM393 является компаратором с открытым коллектором, что означает, что он не имеет встроенной возможности для создания выходного напряжения на своем выходе. Вместо этого, выходная линия компаратора должна быть подключена к внешнему подтягивающему резистору, который определяет уровень выходного напряжения. Эта особенность позволяет использовать LM393 в различных схемах, где требуется более гибкая настройка выходных сигналов.

1. Два канала: LM393 имеет два независимых компаратора, что позволяет использовать его для сравнений двух различных сигналов одновременно. Это очень удобно для сложных систем, где требуется несколько сравнений.
2. Малое потребление энергии: Одним из ключевых преимуществ LM393 является его низкое потребление энергии, что делает его подходящим для работы в энергоэффективных устройствах.
3. Широкий диапазон напряжений: LM393 может работать с источниками питания от 2 до 36 В, что делает его гибким в использовании в различных устройствах с разными уровнями напряжения.
4. Высокая скорость отклика: Несмотря на свою простоту, LM393 обладает достаточно высокой скоростью отклика, что делает его подходящим для применения в системах, где важно быстро реагировать на изменения входных сигналов.

Применение LM393

LM393 находит широкое применение в различных проектах и устройствах:

1. Системы контроля и защиты: LM393 часто используется в устройствах защиты от перегрузок и перенапряжений, где необходимо сравнивать входные сигналы с пороговыми значениями и принимать решение о включении или выключении устройства.
2. Измерительные системы: В системах измерения напряжения или температуры LM393 используется для точного сравнения сигналов и передачи соответствующих сигналов в цифровой форме.
3. Автоматизация: В устройствах автоматического управления, например, в контроллерах температуры или уровня, LM393 используется для быстрой реакции на изменения параметров.
4. АЦП и преобразователи сигналов: LM393 часто используется в схемах аналогово-цифрового преобразования (АЦП), где его роль заключается в сравнении аналоговых сигналов с заранее заданными уровнями и преобразовании их в цифровой формат.

Преимущества LM393

• Низкое потребление тока: Отличается низким уровнем потребляемой мощности, что позволяет использовать его в батарейных устройствах и в энергоэффективных системах.
• Стабильность: LM393 обеспечивает стабильную работу при широких диапазонах температур и напряжений, что делает его идеальным для различных применений.
• Надежность: Простота конструкции и высокая надежность делают его популярным выбором для многих проектов.

LM393 — это удобный и универсальный операционный компаратор, который находит широкое применение в электронных устройствах благодаря своей низкой стоимости, малому энергопотреблению и высокой производительности. В сочетании с усилителями он может быть использован в различных схемах для улучшения характеристик компараторов и повышения точности работы устройств.

Логические компараторы

Логические компараторы представляют собой устройства, которые сравнивают два цифровых сигнала и генерируют выходное логическое значение в зависимости от их разницы. В отличие от аналоговых компараторов, логические компараторы работают с дискретными (цифровыми) значениями и часто используются в цифровых схемах и вычислительных системах.

Принцип работы

Логический компаратор принимает два цифровых сигнала на входе и определяет, равны ли эти сигналы, или один из них больше или меньше другого. В результате сравнения на выходе формируется один из логических сигналов: 0 или 1.

1. Равенство: Если два входных сигнала равны, то выход компаратора может быть установлен в логический уровень 1, в противном случае — 0.
2. Большее или меньшее значение: Логические компараторы могут определять, какой из двух сигналов больше или меньше, и генерировать соответствующий выходной сигнал.

Применение этих компараторов

1. Цифровые вычисления: Логические компараторы широко используются в схемах, которые требуют логических операций. Например, в цифровых схемах сравнения чисел или для выполнения операций «меньше», «больше» или «равно».
2. Системы кодирования и декодирования: Логические компараторы применяются в системах, которые обрабатывают двоичные данные, таких как схемы кодирования и декодирования.
3. Контроллеры и системы управления: В устройствах, где требуется сравнивать несколько сигналов для принятия решений, логические компараторы могут быть использованы для выполнения сравнения значений в реальном времени.
4. Триггеры и счетчики: Логические компараторы часто встречаются в цифровых счетчиках и триггерах, которые работают с двоичными значениями.

Примеры логических компараторов

• 74LS85: Микросхема 74LS85 представляет собой 4-битный цифровой компаратор, который широко используется в цифровых системах для выполнения логических операций сравнения.
• 74LS682: Еще один цифровой компаратор, который поддерживает сравнение чисел в различных форматах и используется в сложных вычислительных и логических схемах.

Применение компараторов

Компараторы играют важную роль в различных областях электроники, от аналоговых устройств до цифровых систем. Они находят применение в измерительных приборах, системах управления, защите от перенапряжений и многом другом.

Применение в аналоговой технике

1. Измерительные приборы: Компараторы используются для сравнения входных сигналов с заранее заданными порогами и для преобразования аналоговых данных в дискретные значения, что позволяет интегрировать их в системы контроля и мониторинга.
2. Системы управления: Компараторы применяются в устройствах управления температурой, давлением или уровнем, где необходимо быстро реагировать на изменения параметров и принимать решения о включении или выключении системы.
3. Оборудование для защиты: В схемах защиты от перенапряжений и коротких замыканий компараторы могут использоваться для быстрого отключения устройства, если параметры выходят за пределы безопасных значений.

Применение в цифровой технике

1. Системы вычислений: Компараторы широко используются в цифровых системах для выполнения операций сравнения чисел, например, в арифметико-логических устройствах и при обработке двоичных данных.
2. Аналого-цифровые преобразователи (АЦП): В схемах АЦП компараторы позволяют преобразовывать аналоговые сигналы в цифровую форму, что необходимо для их дальнейшей обработки в цифровых системах.
3. Цифровые контроллеры: В микроконтроллерах и других цифровых устройствах компараторы используются для выполнения сравнений входных сигналов с заранее заданными уровнями и принятия решений о запуске определенных операций.
4. Логические схемы и таймеры: Компараторы используются в различных логических схемах, таких как триггеры, таймеры и счетчики, для выполнения простых логических операций.

Компараторы являются важным элементом в электронных устройствах и системах, обеспечивая функции сравнения и преобразования сигналов. В зависимости от типа и области применения, компараторы могут быть аналоговыми или цифровыми, а выбор подходящей микросхемы зависит от характеристик и требований конкретного проекта. Логические компараторы, в свою очередь, играют ключевую роль в цифровых вычислениях и обработке данных, предоставляя основу для выполнения логических операций и принятия решений в реальном времени.

Применение компараторов в измерениях

Одной из основных задач компараторов является преобразование аналоговых сигналов в дискретные данные для последующей обработки. Например, в системе аналогово-цифрового преобразования (АЦП) компаратор играет ключевую роль в точном сравнении аналоговых входных сигналов с заданным порогом и преобразовании этих данных в цифровой формат. Это важно для множества измерительных приборов, которые используют аналоговые датчики для получения информации, а затем преобразуют её в формат, удобный для дальнейшей обработки и анализа.

Использование в контроле и защите

Компараторы также широко используются в системах контроля и защиты. Например, в схемах защиты от перенапряжений компаратор может сравнивать напряжение на входе устройства с заранее заданным порогом. Если напряжение превышает этот порог, компаратор срабатывает и передает сигнал на отключение устройства, что защищает его от повреждений.

В системах контроля, например, при измерении температуры или давления, компаратор может сравнивать реальное значение с заранее заданным лимитом, что позволяет вовремя реагировать на изменения и принимать необходимые меры (включение вентилятора, подача сигнала для сброса давления и т.д.).

Применение в схемах для обработки сигналов

Компараторы часто используются в схемах для обработки сигналов, таких как фильтры, усилители и модуляторы, где они позволяют эффективно управлять входными сигналами, исключая шумихи и искажения. В таких схемах компараторы обеспечивают точное переключение состояния сигналов и улучшение их качества.

Компаратор: как выбрать и где купить

Выбор компаратора для конкретной задачи зависит от множества факторов, таких как тип входных сигналов, скорость работы, точность, а также особенности системы, в которой он будет использоваться.

Ключевой параметр	Что нужно учитывать	Рекомендации
Тип сигнала	Компараторы могут работать с аналоговыми, цифровыми или смешанными сигналами. Выбор зависит от типа входных сигналов в вашей системе.	Для аналоговых сигналов — операционные компараторы или аналоговые компараторы. Для цифровых — логические компараторы.
Напряжение питания	Компараторы работают на разных уровнях напряжения. Важно выбрать подходящий компаратор, который соответствует напряжению вашей системы.	Для низковольтных систем (например, 3,3 В или 5 В) выберите компаратор с соответствующим диапазоном питания.
Скорость отклика (время задержки)	Время отклика или задержка является критичным для систем, требующих высокой скорости работы. Компараторы с низким временем отклика необходимы для высокоскоростных приложений.	Для высокоскоростных систем (например, связи, вычислений) выбирайте компаратор с низким временем отклика (менее 10 нс).
Точность и чувствительность	Компараторы с высокой точностью и чувствительностью обеспечат минимальные погрешности при сравнении сигналов. Это важно в измерительных системах.	Для точных измерений и контроля выбирайте прецизионные компараторы с высокой точностью (например, LM393, OP177).
Гистерезис	Гистерезис помогает уменьшить влияние шума и избежать ложных срабатываний, обеспечивая стабильную работу при изменениях входного сигнала.	Для защиты от шума и колебаний выберите компаратор с гистерезисом (например, TLC3702, LM393 с гистерезисом).
Тип выхода	Компараторы могут иметь различные типы выходов, такие как открытый коллектор, цифровой логический выход или стандартный аналоговый выход.	Для цифровых систем выбирайте компараторы с цифровыми выходами. Для систем с несколькими выходами — с открытым коллектором.
Потребление тока	В некоторых приложениях важен низкий уровень потребления энергии. Выбор зависит от требований к энергопотреблению устройства.	Для низкоэнергетических приложений выбирайте компараторы с минимальным потреблением тока (например, TLV3501).
Температурный диапазон	Если компаратор используется в условиях экстремальных температур, важно выбрать модель, работающую в широком температурном диапазоне.	Для работы в экстремальных температурах выбирайте компараторы с расширенным температурным диапазоном (например, LM324).
Мощность и размер	Для портативных или встроенных устройств важен малый размер и низкая мощность. Это также важный фактор при выборе для массового производства.	Для компактных устройств выбирайте маленькие и энергоэффективные микросхемы, такие как MAX9600 или TLV3501.
Шум и помехи	В приложениях, где важна чистота сигнала, такие как аудиосистемы или системы связи, необходимо выбрать компараторы с низким уровнем шума.	Для минимизации шума выбирайте компараторы с низким уровнем шума, такие как OP177 или TLV3501.
Стоимость	Цена может быть важным фактором в проекте, особенно для массового производства.	Для бюджетных проектов выбирайте более простые и дешевые модели, такие как LM393.

1. Тип входных сигналов: Определите, будете ли вы работать с аналоговыми или цифровыми сигналами. Для аналоговых сигналов необходимо выбирать операционные или аналоговые компараторы, а для цифровых — логические компараторы.
2. Скорость отклика: Если ваша система требует высокой скорости обработки сигналов, важно выбрать компаратор с быстрой реакцией. Например, в высокоскоростных вычислительных устройствах или системах, где критична высокая частота переключений, такой параметр, как время задержки, играет решающую роль.
3. Напряжение питания: Компараторы работают при различных уровнях питания. Для простых и энергоэффективных решений можно выбирать компараторы с низким напряжением питания.
4. Выходной сигнал: Важно учесть тип выходного сигнала, который должен быть активным или открытым коллектором в зависимости от потребностей вашей системы.
5. Гистерезис: Если в вашем устройстве требуется устранение ложных срабатываний, например, из-за небольших колебаний входных сигналов, лучше выбрать компаратор с гистерезисом.
6. Чувствительность и точность: В некоторых приложениях требуется высокая точность работы, например, в системах измерений и управления. В таких случаях нужно выбрать компаратор с высокой чувствительностью и стабильностью.

Где купить компаратор

Компараторы можно приобрести в различных специализированных магазинах электроники или на онлайн-платформах. Некоторые из популярных источников для покупки компараторов:

1. Розничные магазины электроники: Многие магазины, специализирующиеся на компонентах для электронных устройств, предлагают широкий выбор компараторов и микросхем. Примеры таких магазинов — RS Components, Element14, Digi-Key и Mouser.
2. Интернет-магазины: Онлайн-ресурсы, такие как AliExpress, Amazon и eBay, также предлагают компараторы и микросхемы от различных производителей. Это может быть удобным вариантом, если вы ищете более доступные модели или хотите заказать компоненты напрямую от производителя.
3. Производители микросхем: Если вам нужен конкретный бренд или модель компаратора, можно обратиться к производителям микросхем, таким как Texas Instruments, STMicroelectronics или Analog Devices, которые предлагают различные типы компараторов.
4. Поставщики комплектующих для прототипирования: Если вы разрабатываете прототип или ищете комплектующие для небольших проектов, сайты, такие как Tindie и SparkFun, предоставляют большое количество компараторов и микросхем с подробными характеристиками и примерами применения.

Итоги статьи

Компаратор — это важный элемент, используемый в электронных устройствах для выполнения функции сравнения сигналов. Он находит широкое применение в различных сферах, от измерительных приборов до цифровых и аналоговых систем, обеспечивая высокую точность и стабильность работы. Выбор правильного компаратора зависит от множества факторов, включая тип сигналов, требования по скорости и точности работы, а также особенности устройства.

Компараторы играют ключевую роль в решении задач обработки сигналов, измерений, контроля и защиты, а их правильный выбор и использование могут существенно повысить эффективность работы схем.

Литература

• МГУ. Практикум по радиоэлектронике: цифровые схемы. Скачать в PDF формате
