Что такое мультиплексор
Мультиплексор (или мультиплексирующий устройство, MUX) — позволяет передавать несколько сигналов через один канал, используя несколько входных линий и одну выходную линию. Основной задачей мультиплексора является комбинирование сигналов для дальнейшей передачи. Это позволяет значительно увеличить пропускную способность системы, уменьшив количество используемых каналов и упрощая коммуникацию.
Основные функции и назначение
Он выполняет несколько ключевых функций:
- Комбинирование сигналов: он принимает несколько входных сигналов и объединяет их в один поток.
- Управление каналами: через мультиплексор передаются несколько каналов, что позволяет повысить эффективность использования линии связи.
- Снижение затрат: мультиплексор позволяет избежать необходимости в прокладке нескольких линий для передачи различных данных, что снижает затраты на инфраструктуру.
Мультиплексоры широко используются в различных областях, таких как телекоммуникации, сетевые технологии, системы передачи данных и другие. Вот таблица, которая показывает основные функции:
| Функция | Описание |
|---|---|
| Объединение данных | Комбинирует несколько входных потоков данных в один выходной поток. Это позволяет эффективно передавать информацию через один канал. |
| Оптимизация использования канала | Позволяет экономить канальные ресурсы, передавая несколько сигналов через один физический канал связи, что повышает эффективность передачи данных. |
| Выбор сигналов | Может выбирать, какой из нескольких входных сигналов передавать в текущий момент, в зависимости от установленных условий или команд. |
| Многоканальная передача | Может передавать множество каналов данных одновременно через один физический носитель, что важно для высокоскоростных сетей и оптоволоконных систем. |
| Интеграция различных типов сигналов | Позволяет интегрировать аналоговые и цифровые сигналы, делая возможным их передачу по одному каналу с минимальными потерями. |
| Увеличение пропускной способности | Позволяют увеличить пропускную способность сети, объединяя несколько потоков данных в один, что особенно важно в телекоммуникационных и интернет-сетях. |
| Снижение стоимости передачи данных | За счет объединения множества потоков в один канал снижается количество оборудования, требуемого для передачи данных, что приводит к снижению затрат на инфраструктуру. |
Принцип работы
Мультиплексор работает по принципу выбора одного из нескольких входных сигналов и передачи его через общий канал. В основе его работы лежит схема, которая использует переключатели для выбора нужного сигнала. Каждый мультиплексор имеет определенное количество входов (например, 2, 4, 8, 16) и один выход.

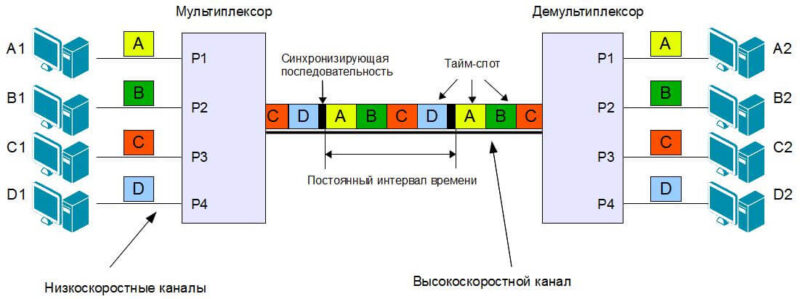

Принцип работы можно представить следующим образом: устройство принимает несколько сигналов и, в зависимости от состояния управляющих сигналов (селекторов), выбирает один из входных сигналов, который будет передан на выход. Например, если мультиплексор имеет 4 входа, то на выходе будет передан один из этих входов в зависимости от состояния селектора.
Типы мультиплексоров
Цифровые
Предназначены для работы с цифровыми сигналами. Они используют двоичную логику для выбора сигнала, который будет передан на выход. В таких мультиплексорах входные сигналы могут быть представлены в виде битов или цифровых данных. Эти устройства часто применяются в компьютерных системах, сетевых устройствах и других цифровых приложениях.
Аналоговые
Работают с аналоговыми сигналами, такими как аудио или видео сигналы. Они могут передавать сигналы в непрерывной форме, и их главная цель — выбор одного из нескольких аналоговых сигналов для передачи. Эти устройства находят применение в аудиосистемах, телевизионных сетях и других аналоговых приложениях.
Оптические
Используют оптоволоконные каналы для передачи данных. Они работают с оптическими сигналами, обеспечивая высокую скорость и надежность передачи. Одним из типов таких мультиплексоров является CWDM (Coarse Wavelength Division Multiplexing), который позволяет передавать несколько сигналов по одному волоконному каналу, используя различные длины волн света. Это особенно важно для современных оптоволоконных сетей.
Мультиплексоры в сетях
Сетевые мультиплексоры используются в телекоммуникационных и компьютерных сетях для эффективного распределения ресурсов канала связи. Такие устройства помогают управлять трафиком и направлять данные в нужные потоки, улучшая производительность и пропускную способность сети.
Они могут иметь различное количество входных линий. Например:
- 2-входной мультиплексор: используется для выбора между двумя сигналами.
- 4-входной мультиплексор: выбирает один из четырёх сигналов.
- 8-входной мультиплексор: может работать с восемью различными входами.
- 16-входной мультиплексор: применяют для больших систем, где необходимо выбрать один из 16 сигналов.
Вот таблица, которая показывает мультиплексоры с различным количеством входов и их характеристики:
| Тип | Кол-во входов | Описание |
|---|---|---|
| 2:1 | 2 | Наименьший тип мультиплексора, который может выбирать один из двух входных сигналов для передачи на выход. |
| 4:1 | 4 | С четырьмя входами, который позволяет выбрать один сигнал из четырех для передачи на выход. |
| 8:1 | 8 | С восемью входами, может выбирать один из восьми входных сигналов для передачи на выход. |
| 16:1 | 16 | С шестнадцатью входами, используется для более сложных систем, где необходимо обрабатывать множество сигналов. |
| 32:1 | 32 | С тридцатью двумя входами, используется в высокоскоростных цифровых и аналоговых системах связи. |
| 64:1 | 64 | Используется в телекоммуникационных системах для объединения множества сигналов в один канал передачи. |
| 128:1 | 128 | Мультиплексор с большим количеством входов, применяемый в специализированных или высокоскоростных приложениях, таких как оптоволоконные сети. |
| 256:1 | 256 | Применяется в масштабных системах передачи данных, где требуется обработка большого количества входных сигналов. |
Такие мультиплексоры используются для оптимизации и улучшения использования каналов связи, что важно как в телекоммуникационных, так и в вычислительных системах.
В некоторых системах передачи данных, таких как SDH (Synchronous Digital Hierarchy), CWDM (Coarse Wavelength Division Multiplexing) и DWDM (Dense Wavelength Division Multiplexing), используются мультиплексоры для управления потоками данных. Эти устройства помогают объединять потоки данных разных форматов и с разными частотами, улучшая использование пропускной способности канала и упрощая управление сетью.
Принцип работы
Элемент работает с несколькими входными линиями, на которых поступают данные, и одной выходной линией. Управляющие сигналы (селекторы) определяют, какой из входных сигналов будет передан на выход. Если мультиплексор имеет 4 входа, то с помощью селекторов можно выбрать один из них для передачи. Например, если селектор указывает на третий вход, то третий сигнал будет передан на выход.
Схема и логика мультиплексора
Схема обычно включает:
- Входные линии: каждый из которых передает сигнал.
- Выходная линия: линия, через которую передается выбранный сигнал.
- Управляющие (селекторные) сигналы: используются для выбора входа, сигнал с которого будет передан на выход.
Логика работы реализуется через комбинацию переключателей или логических элементов, которые в зависимости от состояния управляющих сигналов выбирают соответствующий вход. Видео с примерами смотрите тут.
Таблица истинности
В ней указаны все возможные состояния входных сигналов и соответствующий выходной сигнал. Например, для 2-входного мультиплексора с одним управляющим сигналом таблица истинности будет выглядеть так:
| Селектор | Вход 1 | Вход 2 | Выход |
|---|---|---|---|
| 0 | S1 | S2 | S1 |
| 1 | S1 | S2 | S2 |
Где S1 и S2 — это входные сигналы, а селектор выбирает, какой сигнал будет передан на выход.
Основные параметры мультиплексора
Основными параметрами являются:
- Количество входных сигналов: определяет, сколько различных сигналов может быть обработано мультиплексором.
- Частотный диапазон: важен для работы с аналоговыми сигналами.
- Пропускная способность: максимальная скорость передачи данных, с которой может работать мультиплексор.
- Управляющие сигналы: количество управляющих входов для выбора одного из входных сигналов.
Что такое демультиплексор

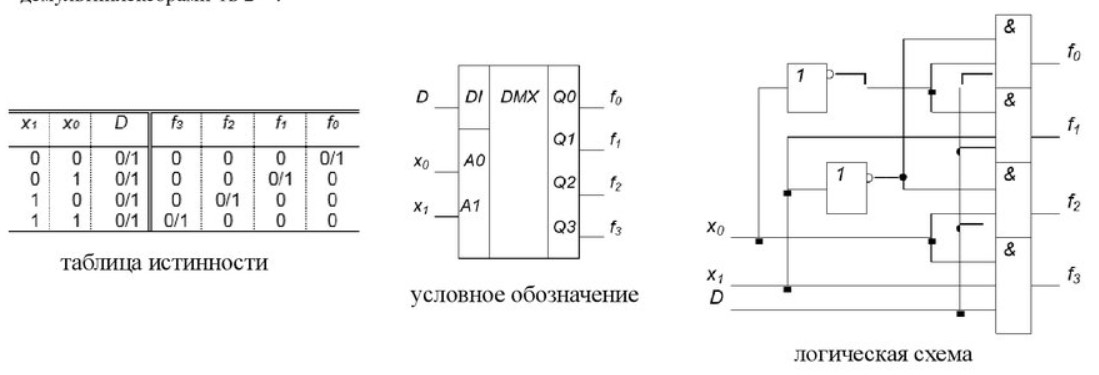

Демультиплексор (DEMUX) выполняет противоположную задачу мультиплексора. Если мультиплексор объединяет несколько сигналов в один поток для передачи, то демультиплексор разделяет один поток данных на несколько отдельных потоков. Это устройство направляет входной сигнал на один из множества выходных каналов в зависимости от управляющих сигналов, которые выбирают, куда будет передан данный сигнал.
Принцип работы заключается в том, что он принимает один сигнал и, анализируя управляющие сигналы, отправляет его в нужный канал. Например, если у вас есть один канал, через который передаются несколько сигналов, демультиплексор разделит их и передаст каждый сигнал на свой канал.
Разница между элементами
Хотя мультиплексор и демультиплексор часто используются вместе, их функции противоположны:
- Мультиплексор — принимает несколько входных сигналов и передает их через один канал. Он выбирает, какой сигнал из нескольких будет передан, в зависимости от управляющих сигналов.
- Демультиплексор — принимает один входной сигнал и разделяет его на несколько отдельных выходных сигналов, перенаправляя его в зависимости от управляющих сигналов.
Таким образом, основная разница заключается в том, что мультиплексор комбинирует несколько сигналов в один, а демультиплексор, наоборот, делит один сигнал на несколько потоков.
Области применения демультиплексоров
Используются в тех областях, где необходимо разделить один поток данных на несколько отдельных каналов. Они находят применение в:
- Телекоммуникационных системах: для разделения данных, передаваемых по одному каналу связи, на несколько потоков, которые затем передаются на разные устройства.
- Оптоволоконных сетях: в системах CWDM и DWDM демультиплексоры используются для разделения оптических сигналов с разными длинами волн, чтобы каждый поток данных передавался по своему каналу.
- Сетевых устройствах: для распределения трафика, передаваемого по одному каналу, на несколько устройств или потоков в зависимости от назначения данных.
- Компьютерных системах: в некоторых случаях для разделения данных, передаваемых через шину или интерфейс, на несколько каналов для обработки.
Применение в сетях
Использование в сетевых адаптерах и устройствах
Мультиплексоры активно используются в сетевых адаптерах и других устройствах связи для управления трафиком и повышения пропускной способности каналов. В современных сетевых устройствах мультиплексоры обеспечивают передачу нескольких потоков данных по одному физическому каналу связи, что экономит ресурсы и уменьшает необходимость в прокладке дополнительных линий связи. Например, в маршрутизаторах и коммутаторах мультиплексоры могут объединять несколько входных потоков трафика в один, который затем передается через сеть.
Кроме того, мультиплексоры часто используются в соединениях с использованием технологий, таких как SDH (Synchronous Digital Hierarchy) или DWDM (Dense Wavelength Division Multiplexing), которые позволяют передавать несколько каналов по одной линии связи, что значительно увеличивает пропускную способность сети.
Роль в телеком и оптоволоконных системах
Мультиплексоры играют ключевую роль в современных телекоммуникационных и оптоволоконных системах. Например, в оптоволоконных сетях мультиплексоры CWDM и DWDM позволяют передавать несколько сигналов с различными длинами волн через одно оптоволокно, значительно увеличивая пропускную способность канала. Это важно для телекоммуникационных компаний, так как позволяет минимизировать затраты на инфраструктуру при увеличении объема передаваемых данных.
В телекоммуникационных системах мультиплексоры применяются для улучшения передачи данных и управления трафиком. Это позволяет оптимизировать использование каналов связи, эффективно распределяя ресурсы и предотвращая перегрузки.
Мультиплексоры в протоколах передачи данных
Например, в протоколе SDH мультиплексоры используются для объединения сигналов с разных уровней в один поток, который затем передается по сети. Это упрощает управление данными и помогает поддерживать высокую скорость передачи.
В системах CWDM и DWDM мультиплексоры применяются для передачи нескольких потоков данных, используя разные длины волн для каждого потока, что значительно увеличивает пропускную способность оптоволоконных сетей.
Они также используются в сетевых протоколах, таких как MPLS (Multiprotocol Label Switching), где они помогают управлять потоками данных, оптимизировать маршруты и обеспечить качественное обслуживание трафика. Эти устройства играют важную роль в эффективной работе сетей, которые обеспечивают передачу данных с высокой скоростью и надежностью.
Таблица использования в различных протоколах передачи данных:
| Протокол передачи данных | Тип мультиплексора | Описание |
|---|---|---|
| SDH (Synchronous Digital Hierarchy) | Мультиплексоры для синхронной передачи | Используются для комбинирования множества цифровых каналов в один поток, который может передаваться по сети. |
| DWDM (Dense Wavelength Division Multiplexing) | Оптические | Используются для многоканальной передачи данных по оптоволоконным линиям, с возможностью передавать несколько сигналов через один канал на разных длинах волн. |
| CWDM (Coarse Wavelength Division Multiplexing) | Оптические | Применяются для передачи данных через оптоволокно, разделяя сигналы по менее плотным длинам волн, чем DWDM. |
| ATM (Asynchronous Transfer Mode) | Цифровые | Используют мультиплексоры для передачи различных типов данных (голос, видео, данные) в пакетной сети ATM. |
| FDM (Frequency Division Multiplexing) | Аналоговые и цифровые | Применяются для разделения каналов по частотным диапазонам, где каждый канал использует свою частоту для передачи данных. |
| TDM (Time Division Multiplexing) | Цифровые | Используются для разделения времени передачи сигнала на разные каналы, при этом каждый канал использует определенный интервал времени. |
| MPLS (Multiprotocol Label Switching) | Цифровые | Применяются для эффективного маршрутизирования трафика в сетях, маркируя пакеты для мультиплексирования. |
| Ethernet (10G, 40G, 100G) | Цифровые | В Ethernet-сетях используются мультиплексоры для передачи данных на разных скоростях, например, 10G, 40G, 100G, для обработки потоков данных. |
| G.703 | Мультиплексоры для передачи через цифровые линии | Применяются в сетях с цифровыми линиями передачи для работы с каналами с фиксированной пропускной способностью. |
| SONET (Synchronous Optical Networking) | Оптические | Используют мультиплексоры для объединения и передачи данных через оптоволокно, поддерживая высокоскоростные соединения. |
В целом, эти элементы являются основными компонентами, обеспечивающими высокоскоростную передачу данных в современных телекоммуникационных и компьютерных сетях, а также играют важную роль в оптимизации использования каналов связи.

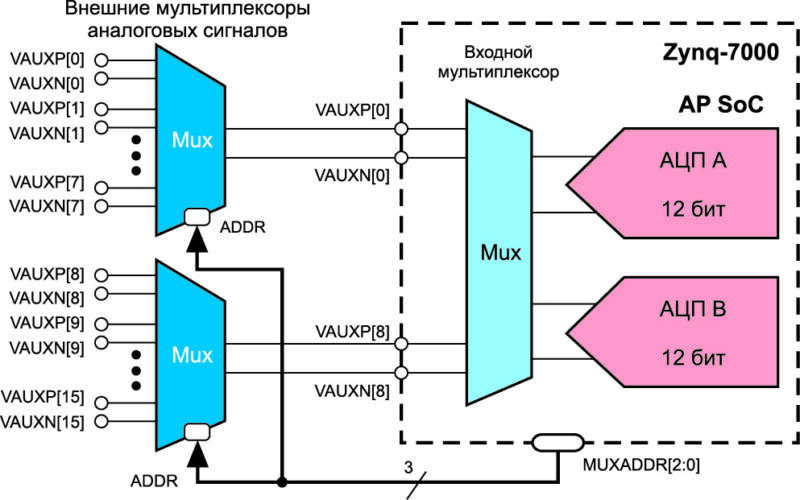

Особенности применения в аналоговых системах
В аналоговых системах мультиплексоры играют ключевую роль в управлении потоками аналоговых сигналов. Одним из главных преимуществ аналоговых мультиплексоров является способность передавать несколько потоков аналоговой информации через один канал связи. Это важно для оптимизации использования каналов связи, особенно в условиях ограниченной пропускной способности.
Применение аналоговых мультиплексоров широко распространено в различных системах, таких как:
- Телевизионные системы: где мультиплексоры используются для передачи нескольких каналов видеосигнала по одному кабелю.
- Аудиосистемы: где аналоговые мультиплексоры помогают передавать несколько аудиоформатов по одному каналу.
- Системы управления и мониторинга: когда необходимо передавать данные с различных сенсоров и датчиков через единый интерфейс.
Мультиплексоры в аналоговых системах могут работать с различными сигналами, такими как постоянный или переменный ток, и обеспечивать их эффективное комбинирование и разделение.
Цифровые мультиплексоры: преимущества и особенности
Цифровые мультиплексоры значительно более популярны в современных электронных устройствах, чем аналоговые. Они используются для комбинирования цифровых сигналов с целью передачи их через один канал связи. Цифровые мультиплексоры имеют несколько ключевых преимуществ:
- Высокая точность: Цифровые мультиплексоры могут работать с точностью до бита, что позволяет избежать потерь данных при передаче.
- Низкие потери и высокая эффективность: Цифровые сигналы можно передавать без значительных потерь качества, даже если канал связи ограничен.
- Управляемость и автоматизация: Цифровые мультиплексоры могут быть легко интегрированы в автоматизированные системы, где требуется динамическое изменение потоков данных.
Цифровые мультиплексоры применяются в таких областях, как:
- Сетевые устройства и коммуникации: Мультиплексоры используются для объединения множества потоков данных в одну линию связи, например, в протоколах SDH или DWDM.
- Цифровая обработка сигналов (DSP): В цифровых системах мультиплексоры применяются для обработки и передачи различных типов сигналов в реальном времени.
- Компьютерные системы и устройства: В процессорах и микроконтроллерах мультиплексоры помогают управлять потоками данных и направлять их в соответствующие регистры или устройства.
Пример использования в цифровых системах
В цифровых системах мультиплексор может использоваться, например, для передачи данных по одному каналу между несколькими устройствами. Например, в микропроцессорной системе мультиплексор может объединить несколько входных данных с разных сенсоров в один сигнал, который затем будет передан на центральный процессор для обработки. Это позволяет эффективно использовать ресурсы и ускорить передачу информации.
В компьютерных системах мультиплексоры также используются для работы с различными шинами данных, такими как шины адресов, данных и управляющих сигналов. Они обеспечивают правильную маршрутизацию данных в зависимости от управляющих сигналов, предотвращая конфликты и ошибки в передаче.
Логические схемы мультиплексоров
Логическая схема включает несколько ключевых элементов:
- Входы: Это каналы, через которые поступают данные. Количество входов зависит от типа мультиплексора (например, для 2-канального мультиплексора два входа, для 4-канального — четыре и т.д.).
- Управляющие сигналы: Управляющие сигналы выбирают, какой из входов будет передан на выход. Обычно количество управляющих сигналов определяется по формуле n = log2(N), где N — количество входов, а n — количество управляющих сигналов.
- Выходы: Мультиплексор имеет один выход, на который передается сигнал, выбранный в соответствии с управляющими сигналами.
- Логические элементы: В мультиплексоре могут быть использованы логические элементы, такие как AND, OR, NOT, которые обрабатывают входные и управляющие сигналы для определения, какой из входов будет направлен на выход.

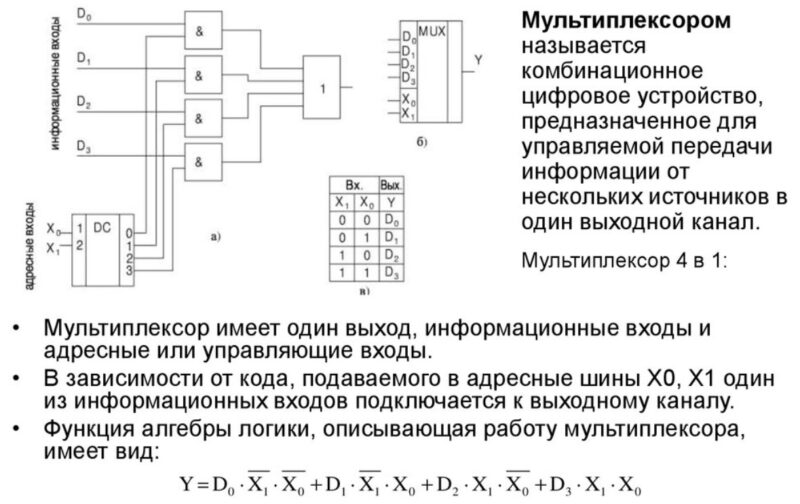

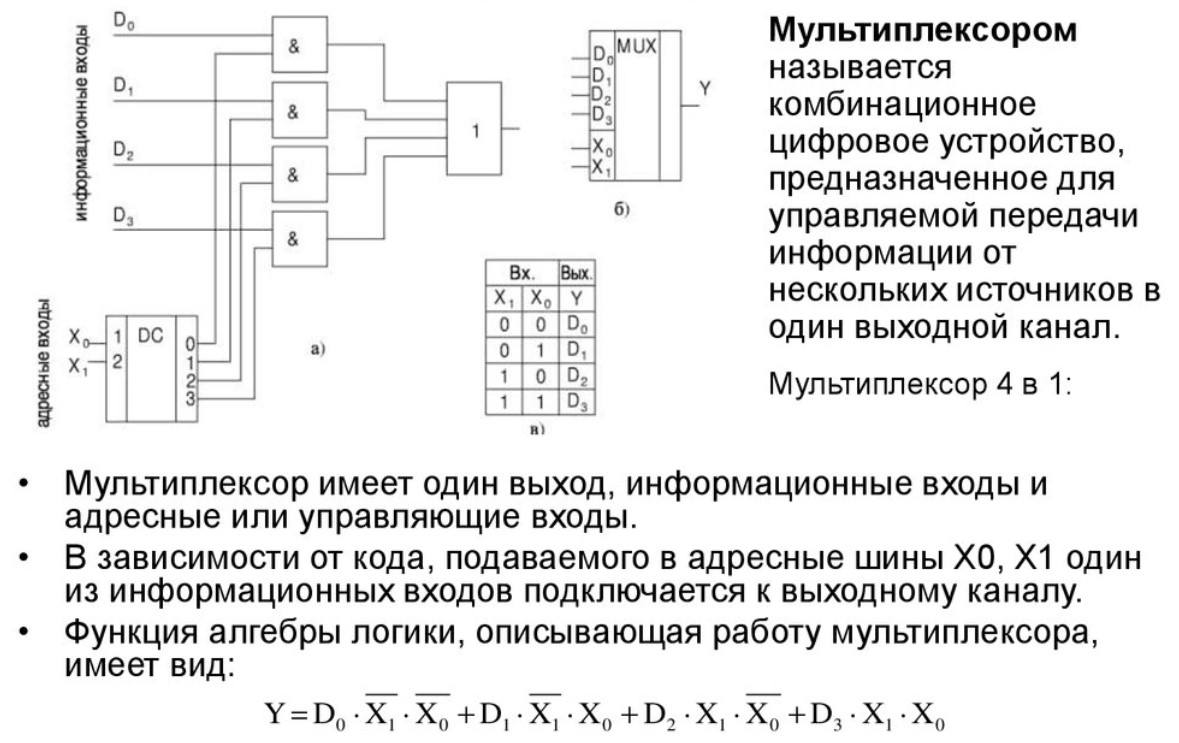

Пример схемы для 4-канального мультиплексора с двумя управляющими сигналами:
- Входы: I0, I1, I2, I3
- Управляющие сигналы: S0, S1
- Выход: O
Логика работы следующая:
- Если S1S0 = 00, то на выходе O будет сигнал с I0.
- Если S1S0 = 01, то на выходе O будет сигнал с I1.
- Если S1S0 = 10, то на выходе O будет сигнал с I2.
- Если S1S0 = 11, то на выходе O будет сигнал с I3.
Примеры схем различных типов

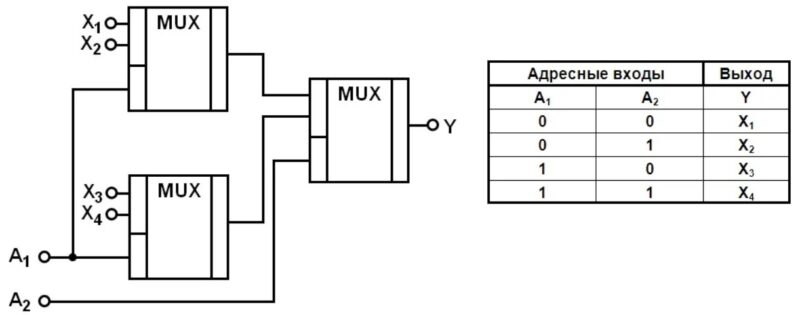

- 2:1 мультиплексор: Это самый простой вид мультиплексора, который имеет два входа и один выход. Он управляется одним управляющим сигналом и может быть реализован с помощью одного логического элемента AND и одного элемента OR.
- 4:1 мультиплексор: Этот мультиплексор имеет четыре входа и один выход. Он управляется двумя управляющими сигналами и использует более сложную схему логических элементов.
- 8:1 мультиплексор: Для мультиплексора с восьми входами требуется три управляющих сигнала. Схема состоит из большего количества логических элементов и может быть представлена как комбинация нескольких более простых мультиплексоров (например, два 4:1 мультиплексора).
Работа в оптоволоконных системах
Оптический мультиплексор — это устройство, которое позволяет комбинировать несколько оптических сигналов (с разных источников) в один поток и передавать его через оптоволоконный канал связи. Это важно для увеличения пропускной способности существующих волоконных сетей без необходимости прокладывать дополнительные волокна. Оптические мультиплексоры используются в высокоскоростных оптоволоконных системах передачи данных, включая системы передачи на дальние расстояния и системы связи для интернет-провайдеров.
Одним из преимуществ оптических мультиплексоров является их способность работать с различными длинами волн, что позволяет эффективно использовать спектр света и минимизировать потери на передаче.
Роль их в системе CWDM и DWDM

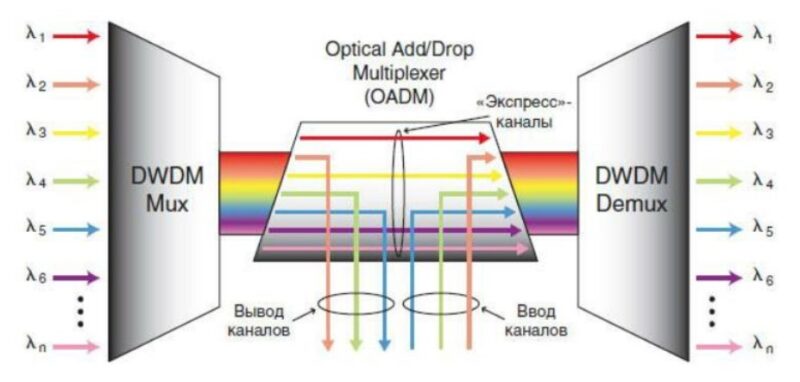

Оптомультиплексоры играют ключевую роль в технологиях CWDM (Coarse Wavelength Division Multiplexing) и DWDM (Dense Wavelength Division Multiplexing). Эти технологии позволяют значительно увеличить пропускную способность оптоволоконных линий, разделяя световой спектр на несколько каналов с разными длинами волн.

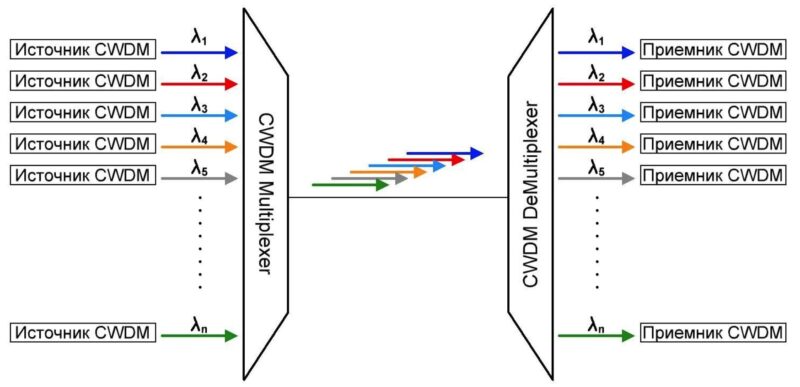

- CWDM использует более широкие промежутки между длинами волн, что подходит для систем, где важна стоимость, а также для менее плотных и менее дорогих установок.
- DWDM использует более узкие промежутки, что позволяет помещать больше каналов на одно волокно, обеспечивая гораздо более высокую пропускную способность. Это критически важно для крупных операторов связи, обеспечивающих многогигабитные каналы для глобальных и межконтинентальных сетей.

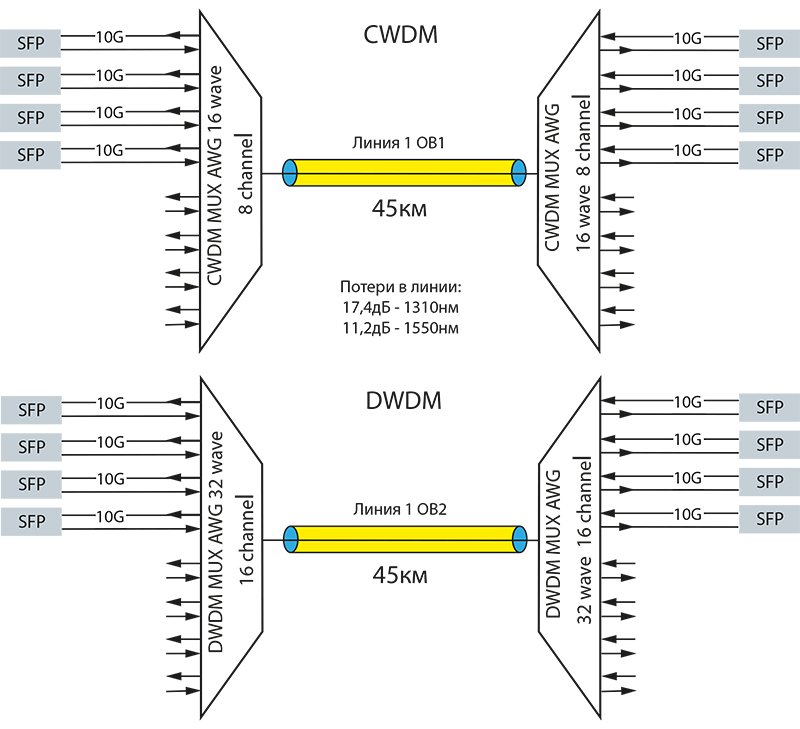

Мультиплексоры CWDM и DWDM соединяют различные потоки данных, передаваемые на разных длинах волн, в один оптоволоконный канал, позволяя значительно повысить эффективность и использовать инфраструктуру более рационально.
Увеличивают пропускную способность
Мультиплексоры позволяют обрабатывать несколько оптических сигналов одновременно, увеличивая общую пропускную способность сетей без дополнительных затрат на создание новых физических соединений. Это особенно важно для провайдеров связи, которым необходимо повысить емкость каналов связи в условиях ограниченных ресурсов.
Оптические мультиплексоры используют концепцию разделения сигналов по длинам волн, что позволяет каждому сигналу использовать свою «дорожку» на одном оптоволокне. Вместо того чтобы строить новые линии, операторы могут просто использовать мультиплексоры для передачи большего числа сигналов по уже существующим волокнам.
Позволяют поддерживать высокоскоростные передачи данных, что имеет решающее значение для таких приложений, как облачные вычисления, передача больших объемов данных, видеоконференции и другие приложения, требующие высокоскоростного интернета.
Как выбрать мультиплексор
При выборе необходимо учитывать несколько ключевых параметров:
- Количество входов: Это важнейший параметр, определяющий, сколько источников данных мультиплексор может объединить. Выбор количества входов зависит от того, сколько потоков данных необходимо объединить. Например, мультиплексор с 2, 4, 8 или 16 входами будет более подходящ для различных типов приложений.
- Пропускная способность: Этот параметр определяет, сколько данных может передать мультиплексор за единицу времени. Важно выбирать мультиплексор с достаточной пропускной способностью, чтобы он соответствовал требованиям сети или системы.
- Протоколы: Разные мультиплексоры поддерживают разные протоколы передачи данных, такие как SDH, CWDM, DWDM, и другие. Выбор протокола зависит от типа сети и требуемой передачи данных. Например, в оптоволоконных системах предпочтительно использовать мультиплексоры с поддержкой DWDM для более высокой плотности каналов.
- Совместимость с сетевыми устройствами: Убедитесь, что мультиплексор совместим с другими устройствами в вашей сети (например, с маршрутизаторами, коммутаторами, адаптерами). Важно, чтобы устройства могли работать в единой сети и передавать данные без потерь.
| Параметр | Описание |
|---|---|
| Количество входов | Количество каналов, которые мультиплексор может обрабатывать одновременно (например, 2, 4, 8, 16). |
| Тип мультиплексора | Тип устройства (цифровой, аналоговый, оптический и т.д.). |
| Протоколы передачи данных | Совместимость с определёнными протоколами (например, SDH, CWDM, DWDM, TDM). |
| Пропускная способность | Максимальная скорость передачи данных, которую поддерживает мультиплексор (например, 1 Gbps, 10 Gbps). |
| Тип подключения | Способ подключения к системе (например, для сетевых мультиплексоров — Ethernet, SDH, CWDM). |
| Мощность потребления | Потребляемая мощность устройства, что важно для выбора в зависимости от энергосбережения. |
| Совместимость с сетями | Работоспособность в различных типах сетей, например, в IP-сетях, оптоволоконных или проводных. |
| Задержка | Время задержки передачи сигнала, которое влияет на производительность системы. |
| Устойчивость к помехам | Способность мультиплексора работать в условиях помех или нестабильности сигнала. |
| Размер и форм-фактор | Физические размеры устройства и тип установки (например, в стойку или в компактный корпус). |
| Цена | Стоимость мультиплексора в зависимости от характеристик и производителя. |
Для сетевых приложений, таких как интернет-провайдеры или операторы связи, оптимальными будут мультиплексоры, поддерживающие высокие скорости передачи данных и поддерживающие современные технологии, такие как DWDM или CWDM для оптоволоконных сетей. Для локальных сетей (например, в офисах) более подходят мультиплексоры с меньшей пропускной способностью и поддерживающие менее сложные протоколы, такие как SDH.
Особенности выбора для различных случаев
- Домашние сети: Для домашних сетей обычно не требуются мультиплексоры с большой пропускной способностью. Обычно используется простое оборудование с базовой функциональностью, которое может обслуживать несколько потоков данных для различных устройств (например, мультимедийных серверов, компьютеров, телевизоров).
- Промышленные сети: В промышленных приложениях мультиплексоры часто используются для объединения потоков данных с различных устройств в одном промышленном контроллере. В таких системах важны надежность, стойкость к внешним воздействиям и высокая пропускная способность.
- Научные исследования: В научных приложениях, таких как телескопы, научные вычисления и другие ресурсоемкие системы, мультиплексоры должны обеспечивать очень высокую пропускную способность и точность. В таких случаях могут использоваться мультиплексоры с поддержкой более сложных протоколов, таких как DWDM, для передачи огромных объемов данных на большие расстояния.
При выборе всегда важно учитывать характеристики сети и количество потоков, которые необходимо передавать.
Популярные модели
Вот некоторые популярные модели:
- Мультиплексоры CWDM (Coarse Wavelength Division Multiplexing): Используются в оптоволоконных сетях для передачи данных на разных длинах волн. Модели CWDM обычно поддерживают от 4 до 8 каналов, что позволяет эффективно использовать оптоволоконные ресурсы. Пример популярной модели: CWDM MUX от компании Oplink.
- Мультиплексоры DWDM (Dense Wavelength Division Multiplexing): Обеспечивают еще большую плотность каналов по сравнению с CWDM, поддерживая до 80 каналов на одном волокне. Эти устройства идеально подходят для долгосрочных телекоммуникационных приложений, таких как междугородние и межконтинентальные связи. Пример: DWDM MUX от Huawei.
- Цифровые мультиплексоры: Эти устройства предназначены для работы с цифровыми сигналами и часто используются в системах передачи данных. Пример: DigiMux от Digilent.
- Аналоговые мультиплексоры: Могут комбинировать аналоговые сигналы, такие как аудио или видеосигналы, и использовать их для различных приложений. Пример: Analog Multiplexer IC от Texas Instruments.
Таблица с популярными моделями:
| Модель | Тип | Протокол | Входов | Особенности |
|---|---|---|---|---|
| Cisco NCS 1000 | Цифровой | SDH, Ethernet, MPLS | 16, 32, 64 | Высокая пропускная способность, для крупных сетей |
| Juniper Networks MX960 | Сетевой | Ethernet, MPLS, Layer 3 VPN | 16, 32, 48 | Оптимизирован для IP и оптоволоконных сетей |
| ZTE ZXMP S320 | Оптический | CWDM, DWDM | 8, 16, 32 | Поддержка длинных дистанций передачи |
| Huawei OSN 1800 | Оптический | DWDM, SDH | 4, 8, 16 | Для телекоммуникационных сетей, высокая плотность |
| Alcatel-Lucent 1830 | Сетевой | CWDM, DWDM, Ethernet | 8, 16, 32 | Модульная структура, поддержка мультисервисов |
| Mitsubishi Electric M-LINK | Цифровой | TDM, SDH, PDH | 4, 8, 16 | Универсальный мультиплексор для промышленных и телеком сетей |
| Exfo FTB-1 | Аналоговый | Тестирование оптоволокна | 4, 8, 16 | Мобильное решение для тестирования сетей |
| ADVA FSP 3000 | Оптический | DWDM, CWDM | 16, 32, 64 | Для высокоскоростных и длинных оптоволоконных каналов |
| Analog Devices ADG884 | Аналоговый | Аналоговые сигналы | 4, 8, 16 | Подходит для переключения аналоговых сигналов |
Преимущества и недостатки
- CWDM: Преимущества включают низкие затраты и простоту установки. Однако пропускная способность ограничена меньшей плотностью каналов.
- DWDM: Преимущества включают высокую плотность каналов и поддержку больших объемов данных, что делает DWDM идеальным для крупных телекоммуникационных операторов. Недостатком является более высокая стоимость и сложность установки.
- Цифровые мультиплексоры: Эти мультиплексоры обеспечивают высокую точность и быстродействие, идеально подходя для цифровых данных. Однако они могут быть ограничены в некоторых типах сигналов.
- Аналоговые мультиплексоры: Эти устройства отлично работают с аналоговыми сигналами, но могут иметь более низкую точность по сравнению с цифровыми.
Часто задаваемые вопросы
Как подключить мультиплексор?
Подключение мультиплексора зависит от его типа и применения. Для цифровых и аналоговых мультиплексоров обычно требуется подключение входных каналов, которые поступают с различных источников, а также подведение выходных каналов, на которые будут передаваться объединенные данные. В случае с оптоволоконными мультиплексорами, важно правильно подключить оптоволоконные кабели к соответствующим портам и настроить длину волны для каждого канала.
Какие ошибки при использовании?
Одна из распространенных ошибок – неправильный выбор мультиплексора для конкретного приложения. Например, для передачи оптоволоконных данных лучше выбирать мультиплексоры CWDM или DWDM, в то время как для домашних сетей – цифровые модели. Также распространены ошибки, связанные с подключением каналов и неправильной настройкой протоколов передачи данных, что может привести к сбоям в сети.
Как выбрать мультиплексор для определенной задачи?
Для выбора необходимо учитывать следующие факторы:
- Тип данных (цифровые или аналоговые сигналы).
- Пропускная способность сети (необходимость в высокой плотности каналов для оптоволоконных сетей).
- Количество каналов (сколько потоков данных нужно объединить).
- Протоколы передачи данных, поддерживаемые мультиплексором (SDH, CWDM, DWDM и т. д.).
Таким образом, MUX и DEMUX играют ключевую роль в современной телекоммуникационной инфраструктуре, позволяя эффективно управлять передачей данных через различные каналы и оптимизировать использование сетевых ресурсов. Выбор подходящего устройства зависит от множества факторов, включая тип данных, требуемую пропускную способность и особенности сети.
