Первичная и вторичные обмотки трансформатора

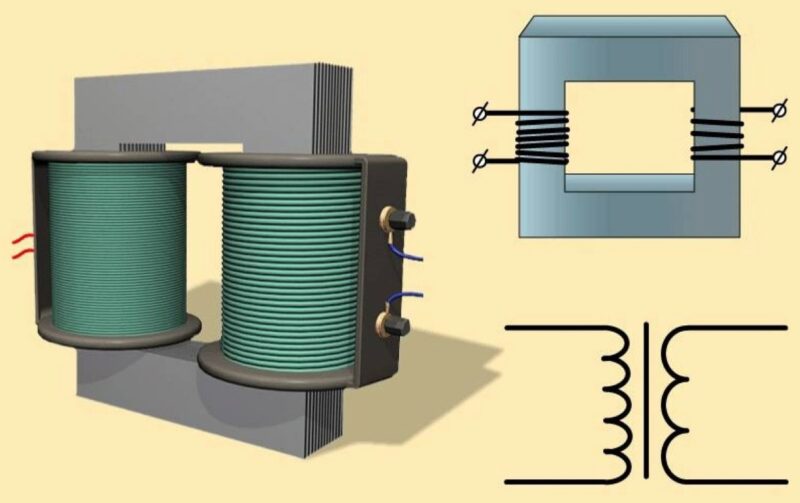

Как известно, трансформатор преобразует электрическую энергию, изменяя напряжение или обеспечивает изоляцию между цепями. Его работа основана на двух главных элементах — первичной и вторичной обмотках. Эти катушки, намотанные на магнитный сердечник, преобразуют ток через электромагнитную индукцию, что делает их ключевыми для функционирования любых трансформаторов, будь то бытовые приборы, промышленные системы или специализированные устройства. Первичная обмотка (первичка) принимает энергию от источника, а вторичная (или несколько вторичных) передаёт её потребителю. Сейчас мы разберём устройство обмоток, их параметры, расчёты напряжения и тока, а также особенности применения в разных типах трансформаторов. Материал для ясности будет подкреплён формулами и практическими примерами.

Обмотка — это катушка из изолированного провода, намотанная на магнитный сердечник, которая участвует в передаче энергии. В каждом трансформаторе есть две основные обмотки: первичная, подключённая к источнику питания, и вторичная, связанная с нагрузкой. Они изготавливаются из меди или алюминия с лаковой или эмалевой изоляцией, предотвращающей замыкания между витками. Сердечник, выполненный из электротехнической стали, усиливает магнитный поток, связывающий обмотки.

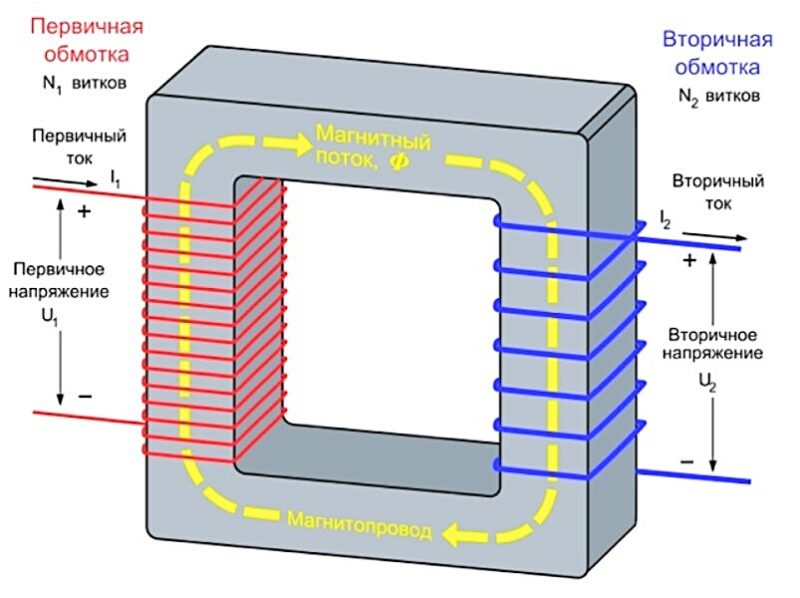

Принцип работы

Переменный ток, проходя через первичную обмотку, создаёт переменное магнитное поле в сердечнике. Это поле индуцирует напряжение во вторичной обмотке, обеспечивая передачу энергии без прямого электрического контакта. Процесс описывается базовой формулой:
\[ U = 4,44 \cdot f \cdot B \cdot S \cdot N, \]
где:

• \( U \) — напряжение (В),
• \( f \) — частота тока (Гц),
• \( B \) — магнитная индукция (Тл),
• \( S \) — площадь сечения сердечника (м²),
• \( N \) — число витков.

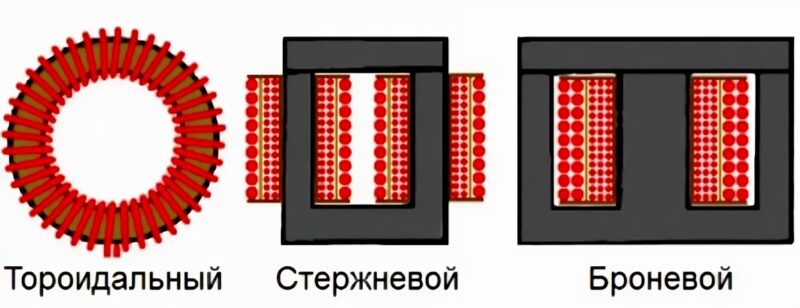

Обмотки могут быть цилиндрическими, спиральными или многослойными, в зависимости от мощности и назначения трансформатора. Между ними размещается изоляция — бумага, лакоткань или полимерные материалы, что особенно важно в разделительных моделях, где требуется полная гальваническая развязка.

Первичная обмотка трансформатора

Первичка — это катушка, которая принимает энергию от источника питания и преобразует её в магнитное поле. Она является первой ступенью в процессе работы трансформатора.

Она наматывается на сердечник и подключается к сети (например, 220 В или 380 В). Её главная функция — создание переменного магнитного потока, который уже потом передаётся через сердечник ко вторичной обмотке (одной или нескольким). Качество её исполнения влияет на эффективность и безопасность устройства.

Параметры

Напряжение (\( U_1 \)): Определяется входным напряжением сети. Формула для числа витков:
\[ N_1 = \frac{U_1}{4,44 \cdot f \cdot B \cdot S}. \]

Ток (\( I_1 \)): Зависит от мощности нагрузки:
\[ I_1 = \frac{P}{U_1}, \]
где \( P \) — мощность (Вт).

Сечение провода: Рассчитывается как:
\[ S = \frac{I_1}{j}, \]
где \( j \) — плотность тока (обычно 2–3 А/мм² для меди).

Пример расчёта

Сеть 220 В, частота 50 Гц, магнитная индукция 1,2 Тл, сечение сердечника 0,002 м² (20 см²):
\[ N_1 = \frac{220}{4,44 \cdot 50 \cdot 1,2 \cdot 0,002} \approx 413 \text{ витков.} \]
Мощность нагрузки 1000 Вт:
\[ I_1 = \frac{1000}{220} \approx 4,55 \text{ А,} \]
сечение провода:
\[ S = \frac{4,55}{2,5} \approx 1,82 \text{ мм}^2 \] (берём ближайшее стандартное — 2 мм²).

Первичная обмотка должна быть хорошо изолирована от сердечника и вторичной катушки, чтобы избежать пробоя. В понижающих трансформаторах её напряжение выше, чем у вторичной, а в повышающих — ниже.

Вторичная обмотка трансформатора

Вторичка принимает магнитный поток от сердечника и преобразует его в электрическую энергию, подавая её потребителю. Её параметры определяют выходные характеристики трансформатора.

Она наматывается поверх первичной или рядом с ней и подключается к нагрузке. Её задача — обеспечить нужное напряжение и ток для потребителя. В разделительных трансформаторах она полностью изолирована от первичной, что гарантирует безопасность.

Параметры

Напряжение (\( U_2 \)): Зависит от соотношения витков:
\[ U_2 = U_1 \cdot \frac{N_2}{N_1}. \]

Ток (\( I_2 \)): Рассчитывается по мощности:
\[ I_2 = \frac{P}{U_2}. \]

Число витков (\( N_2 \)): Подбирается в зависимости от требуемого \( U_2 \).

Пример расчёта

Трансформатор 220/36 В, \( N_1 = 413 \) (из предыдущего примера):
\[ N_2 = 413 \cdot \frac{36}{220} \approx 68 \text{ витков.} \]
Мощность 100 Вт:
\[ I_2 = \frac{100}{36} \approx 2,78 \text{ А,} \]
сечение провода:
\[ S = \frac{2,78}{2,5} \approx 1,11 \text{ мм}^2 \] (берём 1,5 мм²).

В разделительных моделях (например, 220/220 В) \( N_1 = N_2 \), а изоляция усилена. В понижающих трансформаторах число витков вторичной обмотки меньше, чем у первичной, что снижает напряжение.

Число витков обмоток

Это один из главных параметров, определяющих работу трансформатора. Оно влияет на напряжение, ток и общую эффективность устройства. Правильный расчёт витков позволяет настроить прибор под конкретные задачи.

Основы расчёта

Число витков для каждой обмотки определяется формулой:
\[ N = \frac{U}{4,44 \cdot f \cdot B \cdot S}, \]
где:

• \( U \) — напряжение (В),
• \( f \) — частота сети (обычно 50 Гц),
• \( B \) — магнитная индукция (1–1,5 Тл, зависит от материала сердечника),
• \( S \) — площадь сечения сердечника (м²).

Для первичной обмотки используется входное напряжение (\( U_1 \)), для вторичной — выходное (\( U_2 \)). Соотношение витков задаёт напряжение на выходе:
\[ U_2 = U_1 \cdot \frac{N_2}{N_1}. \]

Пример 1: Разделительный трансформатор 220/220 В

Сеть 220 В, \( f = 50 \) Гц, \( B = 1,2 \) Тл, \( S = 0,002 \) м²:
\[ N_1 = \frac{220}{4,44 \cdot 50 \cdot 1,2 \cdot 0,002} \approx 413 \text{ витков.} \]
Так как напряжение не меняется (\( U_2 = U_1 \)):
\[ N_2 = N_1 = 413 \text{ витков.} \]
Это типично для разделительных моделей, где важно сохранить напряжение, обеспечив изоляцию.

Пример 2: Понижающий трансформатор 220/36 В

Используем те же параметры:
\[ N_1 = 413 \text{ витков,} \]
\[ N_2 = 413 \cdot \frac{36}{220} \approx 68 \text{ витков.} \]
Меньшее число витков на вторичной обмотке снижает напряжение до 36 В, что подходит для низковольтных приборов.

Влияние числа витков:

• Больше витков на первичной обмотке — выше входное напряжение, которое трансформатор может принять.
• Больше витков на вторичной — выше выходное напряжение.
• Ошибка в расчётах (например, недостаток витков) приведёт к снижению напряжения или перегрузке.

При намотке важно учитывать запас витков (5–10%) для компенсации потерь на сопротивление и рассеяние магнитного поля.

Таблица: примеры числа витков обмоток

Тип трансформатора	Напр. (U1 / U2, В)	Мощн. (Вт)	Витков первички (N1)	Витков вторички (N2)	Примечание
Разделительный (бытовой)	220 / 220	500	550	550	Без изменения напряжения
Понижающий (освещение)	220 / 12	120	825	45	Для низковольтных ламп
Понижающий (инструменты)	220 / 36	300	413	68	Безопасное напряжение
Повышающий (промышленный)	220 / 380	2000	165	286	Для высоковольтного оборудования
Разделительный (медицинский)	220 / 220	1000	275	275	Усиленная изоляция
Трансформатор тока	100 А / 1 А (5 В)	—	1	100	Измерение тока
Трансформатор напряжения	10000 / 100	50	18797	188	Для измерения высокого напряжения
Понижающий (бытовой)	220 / 24	200	550	60	Питание электроники
Разделительный (промышленный)	380 / 380	5000	142	142	Трёхфазная сеть
Понижающий (освещение)	380 / 220	3000	203	118	Освещение в цехах
Многообмоточный	220 / 12, 24, 36	150 (суммарно)	825	45, 90, 135	Несколько выходных напряжений
Автотрансформатор	220 / 110	800	275 (общая обмотка, отвод на 138)	—	Одна обмотка с отводом
Понижающий (малой мощности)	220 / 5	25	1650	38	Для маломощных устройств
Повышающий (лабораторный)	110 / 220	1000	413	825	Удвоение напряжения
Разделительный (портативный)	220 / 220	250	825	825	Компактный, для временных работ

Напряжение и ток в обмотках

Данные характеристики, которые определяют, как трансформатор справляется с нагрузкой. Они взаимосвязаны через мощность и число витков.

Напряжение:

На первичной обмотке (\( U_1 \)) напряжение задаётся сетью.

На вторичной (\( U_2 \)) — зависит от соотношения витков:
\[ U_2 = U_1 \cdot \frac{N_2}{N_1}. \]
В разделительных трансформаторах \( U_2 = U_1 \), в понижающих — меньше, в повышающих — больше.

Ток:

Первичный ток:
\[ I_1 = \frac{P}{U_1 \cdot \cos\varphi}, \]
где \( \cos\varphi \) — коэффициент мощности (обычно 0,8–1).

Вторичный ток:
\[ I_2 = \frac{P}{U_2 \cdot \cos\varphi}. \]

Пример 1: Разделительный трансформатор 220/220 В

Мощность 500 Вт, \( \cos\varphi = 0,9 \):
\[ I_1 = \frac{500}{220 \cdot 0,9} \approx 2,53 \text{ А,} \]
\[ I_2 = \frac{500}{220 \cdot 0,9} \approx 2,53 \text{ А.} \]
Ток одинаков, так как напряжение не меняется.

Пример 2: Понижающий трансформатор 220/12 В

Мощность 120 Вт:
\[ I_1 = \frac{120}{220} \approx 0,55 \text{ А,} \]
\[ I_2 = \frac{120}{12} = 10 \text{ А.} \]
Вторичный ток выше из-за меньшего напряжения, что требует более толстого провода для вторичной обмотки.

Особенности в трансформаторах тока

В таких устройствах первичная обмотка имеет мало витков (иногда 1), а вторичная — много, чтобы измерять ток. Например, при токе 100 А в первичной обмотке и \( N_1 = 1 \), \( N_2 = 100 \):
\[ I_2 = I_1 \cdot \frac{N_1}{N_2} = 100 \cdot \frac{1}{100} = 1 \text{ А.} \]

Коэффициент трансформации

Коэффициент трансформации и способ соединения обмоток влияют на выходные параметры.

Коэффициент трансформации определяется как:
\[ k = \frac{N_1}{N_2} = \frac{U_1}{U_2}. \]
— \( k > 1 \) — понижающий трансформатор.
— \( k < 1 \) — повышающий.
— \( k = 1 \) — разделительный.

Пример: для 220/12 В:
\[ k = \frac{220}{12} \approx 18,33. \]
Число витков первичной обмотки в 18 раз больше, чем вторичной.

Соединение обмоток:

• Однофазные: Простое последовательное подключение.
• Трёхфазные: Звезда (Y): повышает напряжение на фазу (\( U_\text{ф} = \frac{U_\text{лин}}{\sqrt{3}} \)). Треугольник (Δ): увеличивает ток.

Пример: в трансформаторе 380/220 В первичная обмотка в звезде (380 В линейное), вторичная в треугольнике (220 В).

Сопротивление и мощность обмоток

Сопротивление и мощность обмоток играют важную роль в эффективности трансформатора. Они влияют на потери энергии, нагрев и общую производительность устройства.

Сопротивление (\( R \)) проводов обмоток определяется их длиной, сечением и материалом:
\[ R = \rho \cdot \frac{l}{S}, \]
где:

• \( \rho \) — удельное сопротивление (для меди \( 0,0175 \, \text{Ом·мм}^2/\text{м} \)),
• \( l \) — длина провода (м),
• \( S \) — сечение провода (мм²).

Потери мощности из-за сопротивления:
\[ P_\text{пот} = I^2 \cdot R. \]

Пример: Первичная обмотка, 413 витков, длина провода 50 м (примерно, зависит от диаметра сердечника), сечение 2 мм², ток 4,55 А:
\[ R = 0,0175 \cdot \frac{50}{2} = 0,4375 \, \text{Ом}, \]
\[ P_\text{пот} = (4,55)^2 \cdot 0,4375 \approx 9,06 \, \text{Вт.} \]
Для трансформатора 1 кВт это малая доля, но при большей мощности потери растут.

Мощность обмоток

Полная мощность трансформатора:
\[ P = U \cdot I \cdot \cos\varphi, \]
где \( \cos\varphi \) — коэффициент мощности. Полезная мощность передаётся через вторичную обмотку, а первичная учитывает потери.

Пример: Трансформатор 220/220 В, 1 кВт, \( \cos\varphi = 0,9 \), потери 50 Вт:

Входная мощность:
\[ P_\text{вх} = 1000 + 50 = 1050 \, \text{Вт}, \]
\[ I_1 = \frac{1050}{220 \cdot 0,9} \approx 5,3 \, \text{А}, \]

Выходная мощность:
\[ P_\text{вых} = 1000 \, \text{Вт}, \]
\[ I_2 = \frac{1000}{220 \cdot 0,9} \approx 5,05 \, \text{А.} \]
Сопротивление влияет на разницу токов.

• В трансформаторах тока вторичная обмотка имеет низкое сопротивление для точного измерения.
• В разделительных моделях потери минимизируются за счёт качественной изоляции.

Онлайн калькулятор

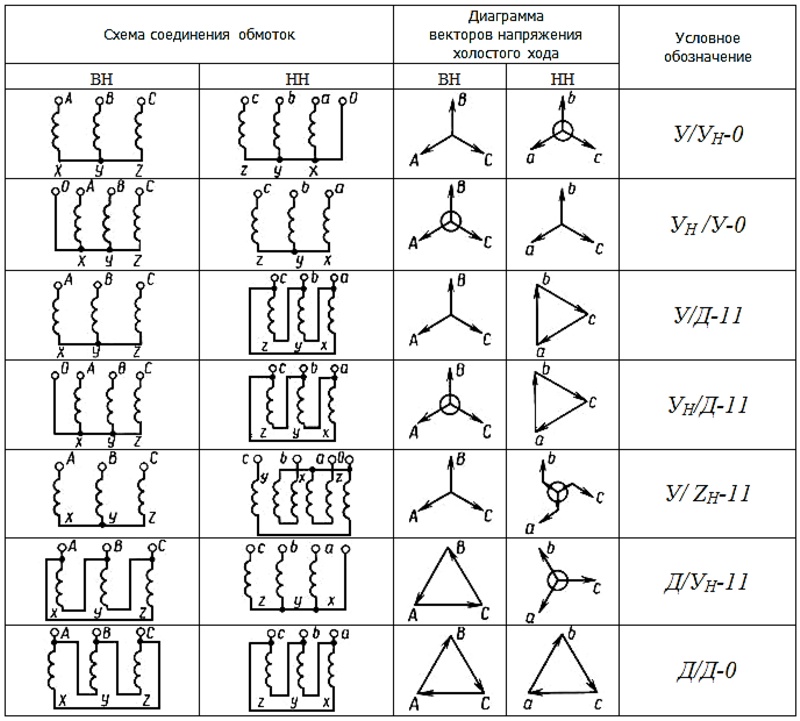

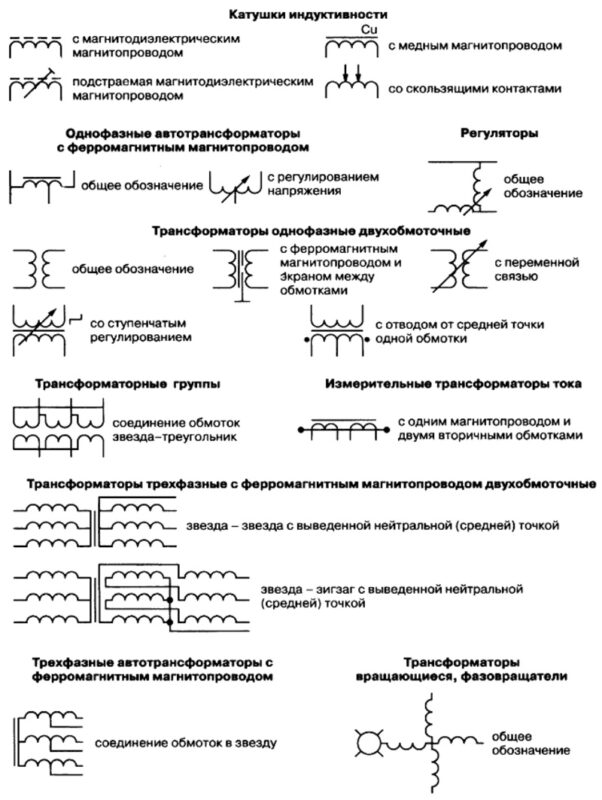

Схемы соединения катушек

Схемы обмоток определяют, как трансформатор взаимодействует с сетью и нагрузкой. Они варьируются от простых до сложных в зависимости от конструкции.

Типы схем:

1. Однофазные: Первичная и вторичная обмотки подключены последовательно к источнику и нагрузке. Пример: трансформатор 220/12 В с одной вторичной катушкой.
2. Многообмоточные: Устройства с несколькими вторичными обмотками (например, 4 обмотки для разных напряжений: 12 В, 24 В, 36 В).
3. Трёхфазные: Звезда (Y): три обмотки соединены в общей точке. Треугольник (Δ): обмотки образуют замкнутый контур.

Пример: Трансформатор 380/220 В:

Первичная обмотка в звезде, линейное напряжение 380 В, фазное:
\[ U_\text{ф} = \frac{380}{\sqrt{3}} \approx 220 \, \text{В}, \]
Вторичная в треугольнике, линейное напряжение 220 В.

• Одна обмотка: В автотрансформаторах первичная и вторичная части одной катушки, что снижает изоляцию.
• Равные обмотки: В разделительных моделях 220/220 В \( N_1 = N_2 \), напряжение одинаково, но цепи изолированы.

Пример: Трансформатор с 4 обмотками: первичная 220 В, вторичные — 12 В, 24 В, 36 В. Число витков:

1. \( N_1 = 413, \)
2. \( N_2 (12 \, \text{В}) = 413 \cdot \frac{12}{220} \approx 23, \)
3. \( N_2 (24 \, \text{В}) = 46, \)
4. \( N_2 (36 \, \text{В}) = 68. \)

Применение обмоток в разных типах

Обмотки адаптируются под задачи конкретного трансформатора, будь то изменение напряжения или измерение параметров.

Понижающие трансформаторы

• Первичка принимает высокое напряжение, вторичка выдаёт низкое.
• Пример: 220/36 В, \( N_1 = 413, N_2 = 68 \), для освещения 100 Вт:
  \[ I_2 = \frac{100}{36} \approx 2,78 \, \text{А.} \]

Повышающие трансформаторы

• Первичка с меньшим числом витков, вторичка — с большим.
• Пример: 220/380 В, \( N_1 = 413, N_2 = 413 \cdot \frac{380}{220} \approx 713. \)

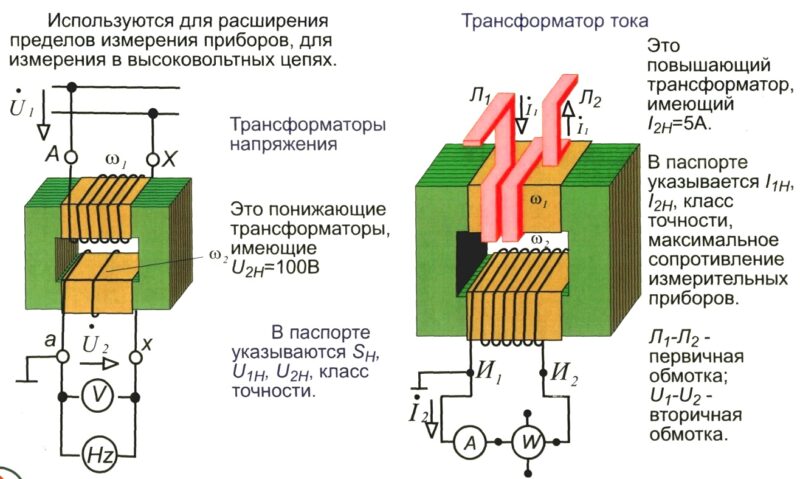

Трансформаторы тока

• Первичка — 1–5 витков, вторичка — сотни витков для снижения тока.
• Пример: \( I_1 = 100 \, \text{А}, N_1 = 1, N_2 = 100, I_2 = 1 \, \text{А.} \)

Трансформаторы напряжения

• Первичка на высокое напряжение, вторичка — на низкое (например, 100 В).
• Пример: 10 000/100 В, \( k = 100, N_1 = 10 000, N_2 = 100. \)

Таким образом,  обмотки — основа любого трансформатора. Первичная принимает энергию и создаёт магнитное поле, вторичная преобразует его в нужное напряжение и ток для потребителя. Их число витков, сечение провода и изоляция определяют тип устройства — разделительный, понижающий или повышающий. Расчёты напряжения, тока и сопротивления помогают настроить трансформатор под конкретные задачи, а правильное соединение обмоток обеспечивает эффективность. Понимание этих принципов позволяет не только правильно использовать трансформаторы, но и проектировать их для бытовых или промышленных нужд.
